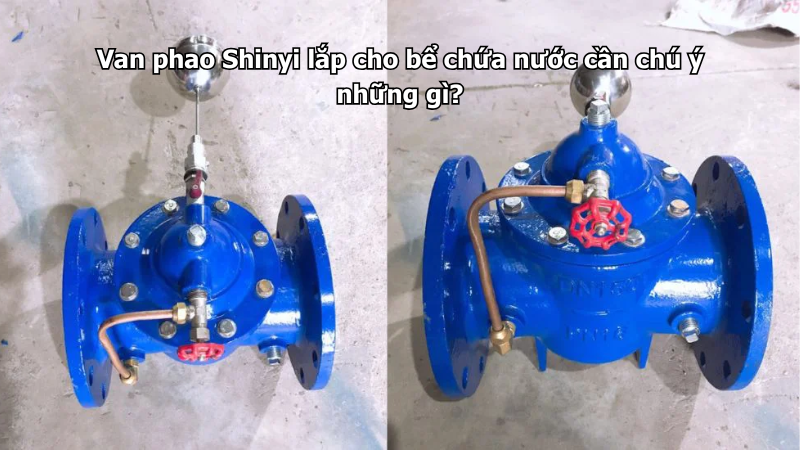

Van phao Shinyi lắp cho bể chứa nước cần chú ý những gì?

Van phao được sử dụng để tự động kiểm soát lượng nước cấp vào bể chứa. Khi mực nước hạ xuống, van mở để bổ sung nước; khi nước đạt mức cài đặt, van đóng lại để hạn chế tràn bể.

Khi lắp van phao Shinyi, cần chú ý đến lưu lượng cấp, kích thước DN, cấp áp lực PN, vị trí đặt phao và khả năng bảo trì. Van chọn đúng nhưng phao đặt gần dòng nước chảy mạnh hoặc không được căn chỉnh mực đóng vẫn có thể hoạt động thiếu ổn định.

Bạn có thể tham khảo các dòng Van Shinyi chính hãng sử dụng cho hệ thống cấp nước, bể chứa, phòng bơm, PCCC và công trình hạ tầng.

Van phao Shinyi có chức năng gì?

Van phao Shinyi tự động đóng mở đường cấp nước dựa trên mực nước trong bể. Thiết bị giúp giảm thao tác thủ công và hạn chế tình trạng bể bị cạn hoặc tràn nước.

Các chức năng chính gồm:

• Tự động cấp nước khi mực nước thấp.
• Đóng đường cấp khi nước đạt mức cài đặt.
• Duy trì lượng nước dự trữ trong bể.
• Hạn chế nước tràn ra ngoài.
• Giảm thời gian theo dõi thủ công.
• Phối hợp với hệ thống bơm cấp nước.
• Hỗ trợ quản lý nước trong bể ngầm và bể mái.
• Giảm thất thoát nước do quên khóa van.

Van phao không thay thế hoàn toàn đường ống tràn, cảm biến báo mức hoặc thiết bị cảnh báo. Bể vẫn cần có giải pháp bảo vệ dự phòng khi van gặp sự cố.

Van phao Shinyi hoạt động như thế nào?

Nguyên lý hoạt động phụ thuộc vào kiểu van phao được sử dụng. Hệ thống có thể dùng van phao cơ trực tiếp hoặc van phao thủy lực điều khiển van chính.

Với van phao cơ:

• Mực nước thấp làm quả phao hạ xuống.
• Cần phao kéo cơ cấu van mở.
• Nước được cấp vào bể.
• Mực nước tăng làm phao nổi lên.
• Cần phao đẩy đĩa van về vị trí đóng.
• Van ngừng cấp khi đạt mực nước cài đặt.

Với van phao thủy lực:

• Phao điều khiển được đặt trong bể.
• Phao đóng mở đường nước pilot.
• Áp lực trong khoang màng của van chính thay đổi.
• Van chính mở hoặc đóng theo tín hiệu mực nước.
• Lưu lượng lớn được điều khiển bằng một cụm phao nhỏ.

Cần xác định đúng loại van trước khi lắp vì cấu tạo và cách bố trí của hai loại khác nhau.

Khi nào nên sử dụng van phao Shinyi?

Van phao phù hợp với các bể cần bổ sung nước tự động theo mực nước.

Những vị trí thường sử dụng gồm:

• Bể nước ngầm của tòa nhà.
• Bể chứa nước trên mái.
• Bể cấp nước nhà máy.
• Bể trung gian trong hệ thống xử lý nước.
• Bể dự trữ nước sinh hoạt.
• Bể cấp nước sản xuất.
• Bể chứa trong khu dân cư.
• Bể nước tại trường học, bệnh viện.
• Bể dự trữ của phòng bơm.
• Bể nước sạch trong khu công nghiệp.

Nếu nước chứa hóa chất, nước biển, nước thải hoặc có tính ăn mòn, cần kiểm tra vật liệu van trước khi sử dụng.

Chọn kích thước DN theo lưu lượng cấp nước

DN của van phao cần được chọn theo lưu lượng nước cần bổ sung và thời gian yêu cầu để làm đầy bể. Không nên chỉ chọn theo kích thước đường ống hiện có.

Cần xác định:

• Dung tích sử dụng của bể.
• Mức nước thấp nhất cho phép.
• Mức nước đóng van.
• Lượng nước tiêu thụ lớn nhất.
• Thời gian cần bổ sung nước.
• Áp lực đường cấp.
• Lưu lượng nhỏ nhất và lớn nhất.
• Tổn thất qua van.
• Khả năng cấp nước của nguồn.

Ví dụ, bể tiêu thụ 20 m³ trong một giờ nhưng van chỉ cấp lại được 10 m³/h thì mực nước vẫn tiếp tục giảm dù van đã mở hoàn toàn.

Có nên chọn van cùng DN với đường ống?

Van phao có thể được chọn cùng DN với đường ống cấp, nhưng đây không phải nguyên tắc áp dụng máy móc. Kích thước cuối cùng phải dựa trên lưu lượng thực tế và khả năng cấp nước của van.

Van quá nhỏ có thể:

• Cấp nước vào bể quá chậm.
• Không theo kịp nhu cầu sử dụng.
• Tạo tổn thất áp lớn.
• Gây tiếng ồn do vận tốc cao.
• Làm van phải mở liên tục.
• Khiến bể thường xuyên thiếu nước.

Van quá lớn có thể:

• Đóng mở thiếu ổn định ở lưu lượng nhỏ.
• Tạo lực nước mạnh trong bể.
• Làm phao dao động.
• Tăng nguy cơ va đập nước khi đóng.
• Tăng chi phí đầu tư.

Vì vậy, cần chọn DN theo lưu lượng vận hành thay vì chỉ dựa vào đường kính ống.

Chọn PN theo áp lực đầu vào

Cấp áp lực PN của van phải phù hợp với áp lực lớn nhất trên đường cấp nước. Không nên chỉ đo áp lực tại thời điểm sử dụng nhiều nước vì áp lực có thể tăng cao hơn vào ban đêm hoặc khi các nhánh khác đóng.

Khi chọn PN cần kiểm tra:

• Áp lực vận hành bình thường.
• Áp lực lớn nhất của máy bơm.
• Áp lực khi không có lưu lượng.
• Áp lực thử đường ống.
• Chênh lệch cao độ từ nguồn đến bể.
• Nguy cơ tăng áp đột ngột.
• PN của mặt bích, gioăng và bulong.

Nếu áp lực đầu vào vượt phạm vi điều khiển của van, cần xem xét lắp van giảm áp phía trước.

Xác định mực nước đóng van

Mực đóng van không nên đặt sát miệng bể. Cần chừa khoảng trống an toàn để nước tiếp tục dâng trong thời gian van đang đóng và hạn chế tràn khi cơ cấu phản ứng chậm.

Khi xác định mực đóng cần tính đến:

• Khoảng cách đến nắp bể.
• Cao độ của đường ống tràn.
• Thời gian van đóng hoàn toàn.
• Lưu lượng nước đi vào.
• Mức dao động do dòng nước.
• Thể tích dự phòng chống tràn.
• Vị trí cảm biến báo mức cao.
• Khả năng nước dâng khi bơm chưa dừng.

Mực đóng van phải thấp hơn miệng ống tràn và mức báo động cao của bể.

Xác định mực nước mở van

Mực mở quyết định lượng nước dự trữ và tần suất van phải đóng mở. Nếu khoảng cách giữa mực mở và mực đóng quá nhỏ, van có thể hoạt động liên tục.

Mực mở nên được xác định dựa trên:

• Dung tích dự trữ cần duy trì.
• Lượng nước tiêu thụ theo giờ.
• Công suất nguồn cấp.
• Thời gian bơm hoạt động.
• Mực nước tối thiểu bảo vệ máy bơm.
• Yêu cầu dự trữ cho PCCC nếu có.
• Khả năng đóng mở của loại van.

Không nên để mực nước hạ quá thấp làm đường hút bơm bị hở hoặc hút phải không khí.

Vị trí đặt quả phao trong bể

Quả phao cần được đặt tại khu vực có mực nước đại diện cho toàn bộ bể và ít bị ảnh hưởng bởi dòng nước cấp.

Không nên đặt phao:

• Ngay dưới miệng ống cấp.
• Sát khu vực nước chảy xoáy.
• Quá gần thành bể.
• Gần thang, đường ống hoặc kết cấu gây vướng.
• Trong vùng có sóng mạnh.
• Nơi có rác hoặc vật nổi dễ mắc vào phao.
• Gần cửa hút máy bơm nếu dòng hút mạnh.

Phao cần có đủ không gian để nâng lên, hạ xuống và không va chạm với các thiết bị trong bể.

Bố trí đường nước vào bể

Dòng nước cấp trực tiếp vào quả phao có thể làm phao rung, đóng mở liên tục hoặc báo sai mực nước. Vì vậy, hướng nước vào cần được bố trí hợp lý.

Có thể áp dụng:

• Hướng miệng xả tránh xa phao.
• Sử dụng ống dẫn nước xuống dưới nếu phù hợp.
• Bố trí tấm chắn giảm dòng xoáy.
• Không để tia nước đập trực tiếp vào thành bể gần phao.
• Hạn chế tạo sóng lớn trên bề mặt.
• Bảo đảm ống cấp không cản chuyển động của phao.

Nếu sử dụng ống dẫn nước xuống dưới mặt nước, cần kiểm tra nguy cơ hút ngược và bố trí giải pháp chống siphon khi cần.

Van phao nên lắp trong hay ngoài bể?

Cách bố trí phụ thuộc vào loại van.

Với van phao cơ, thân van thường được lắp tại thành bể hoặc đầu đường ống cấp, còn quả phao nằm bên trong bể.

Với van phao thủy lực:

• Van chính có thể đặt bên ngoài bể.
• Cụm pilot phao được đặt trong bể.
• Đường ống điều khiển kết nối giữa phao và van chính.
• Van chính được bố trí ở nơi dễ bảo trì.

Đặt van chính bên ngoài bể giúp việc kiểm tra màng van, pilot và mặt bích thuận tiện hơn.

Có cần lắp van khóa trước van phao không?

Nên lắp van khóa phía trước để cô lập van phao khi kiểm tra hoặc sửa chữa. Nếu không có van khóa, có thể phải dừng toàn bộ nguồn cấp nước.

Van khóa giúp:

• Ngừng nước khi tháo van.
• Vệ sinh Y lọc an toàn.
• Thay gioăng hoặc màng van.
• Kiểm tra đường pilot.
• Xử lý sự cố tràn bể.
• Chủ động bảo trì từng cụm.

Van khóa phải được đặt ở vị trí dễ thao tác và có biển nhận biết để tránh đóng nhầm.

Có cần lắp Y lọc trước van phao không?

Nếu nguồn nước có cát, gỉ sét hoặc mạt kim loại, nên xem xét lắp Y lọc trước van phao. Cặn có thể làm kẹt cơ cấu đóng, tắc đường pilot hoặc khiến van đóng không kín.

Y lọc giúp:

• Bảo vệ van pilot.
• Hạn chế cặn bám tại màng van.
• Giảm nguy cơ đĩa van bị kẹt.
• Hỗ trợ van đóng kín.
• Giảm số lần tháo van vệ sinh.

Y lọc cần được vệ sinh định kỳ. Nếu lưới bị nghẹt, thời gian cấp đầy bể sẽ kéo dài và lưu lượng qua van giảm.

Bể vẫn cần đường ống tràn

Van phao có thể gặp sự cố do cặn, phao bị mắc, đường pilot tắc hoặc cơ cấu làm kín bị hỏng. Vì vậy, bể chứa vẫn phải có đường ống tràn phù hợp.

Đường tràn cần:

• Có kích thước đủ thoát lưu lượng nước vào.
• Đặt cao hơn mực đóng van.
• Dẫn nước đến vị trí an toàn.
• Không gây ngập phòng kỹ thuật.
• Có lưới bảo vệ nếu cần.
• Dễ kiểm tra tình trạng thoát nước.
• Không bị khóa hoặc bịt kín tùy tiện.

Với bể quan trọng, nên bổ sung cảm biến báo mức cao hoặc tín hiệu cảnh báo tràn.

Có cần cảm biến mực nước dự phòng không?

Van phao cơ hoặc thủy lực có thể hoạt động độc lập, nhưng cảm biến mực nước giúp tăng mức độ an toàn và hỗ trợ giám sát.

Cảm biến có thể dùng để:

• Báo mực nước quá cao.
• Báo bể gần cạn.
• Dừng máy bơm cấp khi van phao không đóng.
• Bảo vệ bơm hút khi bể thiếu nước.
• Gửi cảnh báo về tủ điều khiển.
• Theo dõi mực nước từ xa.

Đối với bệnh viện, nhà máy, tòa nhà hoặc bể có nguy cơ gây thiệt hại lớn khi tràn, giải pháp dự phòng rất cần thiết.

Chú ý hiện tượng va đập nước

Van phao đóng quá nhanh trong khi lưu lượng cấp lớn có thể làm dòng nước dừng đột ngột, tạo ra va đập nước.

Dấu hiệu thường gặp:

• Đường ống phát tiếng đập.
• Van và mặt bích rung mạnh.
• Đồng hồ áp lực dao động.
• Mối nối thường xuyên rò rỉ.
• Giá đỡ đường ống bị lỏng.
• Máy bơm thay đổi trạng thái đột ngột.

Để hạn chế cần:

• Điều chỉnh tốc độ đóng phù hợp.
• Không chọn van quá lớn.
• Bố trí giá đỡ chắc chắn.
• Kiểm tra van một chiều sau bơm.
• Xem xét thiết bị chống va nếu cần.
• Cài đặt máy bơm phối hợp với van phao.
• Mở nước từ từ khi chạy thử.

Bảng checklist chọn van phao Shinyi

Bảng gợi ý bố trí thiết bị

Lưu ý khi lắp van phao Shinyi

Lắp đặt đúng giúp van đóng mở ổn định và giảm nguy cơ tràn bể.

Các lưu ý quan trọng gồm:

• Kiểm tra mũi tên chỉ chiều dòng chảy.
• Chọn đúng DN, PN và tiêu chuẩn mặt bích.
• Làm sạch đường ống trước khi lắp.
• Bố trí van khóa phía trước.
• Lắp Y lọc nếu nguồn nước có cặn.
• Đặt phao tại vùng nước ít dao động.
• Không để tia nước tác động trực tiếp lên phao.
• Chừa đủ không gian chuyển động cho quả phao.
• Kiểm tra mực đóng và mực mở.
• Bảo đảm đường ống tràn thông thoáng.
• Có giá đỡ cho đường ống.
• Không dùng bulong để kéo hai mặt bích lệch tâm.
• Siết bulong đều theo thứ tự đối xứng.
• Kiểm tra đường pilot không bị gập hoặc tắc.
• Mở nước từ từ khi chạy thử.
• Theo dõi ít nhất một chu kỳ đầy và cạn của bể.

Chạy thử van phao sau khi lắp

Không nên bàn giao ngay sau khi thấy nước đã vào bể. Cần kiểm tra toàn bộ quá trình mở, cấp nước và đóng van.

Quy trình chạy thử gồm:

1. Kiểm tra bể và đường ống đã được vệ sinh.
2. Mở van khóa đầu vào từ từ.
3. Quan sát van mở khi mực nước thấp.
4. Kiểm tra lưu lượng cấp vào bể.
5. Theo dõi chuyển động của quả phao.
6. Quan sát van khi nước gần đạt mực đóng.
7. Kiểm tra van có đóng từ từ không.
8. Xác nhận nước dừng dưới đường tràn.
9. Kiểm tra rò rỉ tại mặt bích và pilot.
10. Xả bớt nước để thử chu kỳ mở lại.
11. Kiểm tra tiếng ồn và rung đường ống.
12. Ghi nhận mực đóng và mực mở thực tế.

Nên thử nhiều chu kỳ để phát hiện tình trạng phao mắc hoặc van đóng không ổn định.

Tại sao van phao đóng không kín?

Van phao có thể tiếp tục rò nước dù phao đã đạt mực đóng. Một số nguyên nhân thường gặp gồm:

• Cặn mắc tại bề mặt làm kín.
• Gioăng hoặc màng van bị hỏng.
• Quả phao bị kẹt.
• Cần phao va vào thành bể.
• Đường pilot bị tắc.
• Áp lực đầu vào không phù hợp.
• Van lắp sai chiều.
• Cơ cấu đóng bị điều chỉnh sai.
• Phao bị thủng hoặc mất lực nổi.
• Van chọn không phù hợp lưu lượng.

Cần khóa nước và xả áp trước khi tháo van kiểm tra.

Tại sao van phao đóng mở liên tục?

Hiện tượng đóng mở liên tục thường xảy ra khi mực nước dao động quanh điểm cài đặt hoặc phao chịu tác động trực tiếp từ dòng nước.

Nguyên nhân có thể gồm:

• Phao đặt ngay dưới đường nước vào.
• Khoảng cách giữa mực mở và đóng quá nhỏ.
• Bề mặt nước có sóng mạnh.
• Van chọn quá lớn.
• Tốc độ đóng mở cài chưa phù hợp.
• Áp lực đầu vào dao động.
• Nhu cầu sử dụng nước thay đổi liên tục.
• Đường pilot hoạt động không ổn định.

Cần kiểm tra vị trí phao và điều kiện dòng chảy trước khi điều chỉnh van.

Bảo trì van phao Shinyi

Van phao cần được kiểm tra định kỳ vì cặn bẩn và môi trường ẩm có thể ảnh hưởng đến cơ cấu chuyển động.

Các công việc nên thực hiện gồm:

• Kiểm tra van có đóng kín không.
• Vệ sinh Y lọc.
• Vệ sinh phao và cần phao.
• Kiểm tra phao có bị thủng không.
• Kiểm tra màng van và gioăng.
• Vệ sinh đường pilot.
• Kiểm tra van kim.
• Kiểm tra mặt bích và bulong.
• Kiểm tra giá đỡ đường ống.
• Thử mực đóng và mở.
• Kiểm tra đường ống tràn.
• Thử cảm biến báo mức.
• Ghi nhận thời gian làm đầy bể.
• Kiểm tra dấu hiệu rung hoặc va đập nước.

Không nên chờ đến khi bể tràn hoặc thiếu nước mới kiểm tra van.

Những lỗi thường gặp khi lựa chọn và lắp đặt

Một số lỗi cần tránh gồm:

• Chọn DN chỉ theo đường ống.
• Không tính lưu lượng tiêu thụ của bể.
• Chọn PN thấp hơn áp lực đầu vào.
• Đặt phao ngay dưới dòng nước cấp.
• Không chừa khoảng trống cho phao chuyển động.
• Đặt mực đóng quá gần miệng bể.
• Không có đường ống tràn.
• Không lắp van khóa để bảo trì.
• Không lắp Y lọc khi nguồn nước nhiều cặn.
• Không có giá đỡ cho đường ống lớn.
• Lắp van sai chiều mũi tên.
• Không kiểm tra tốc độ đóng.
• Không chạy thử chu kỳ đóng mở.
• Không có cảnh báo mức cao cho bể quan trọng.
• Không vệ sinh van định kỳ.

Tránh các lỗi này giúp bể duy trì mực nước ổn định và giảm nguy cơ tràn nước.

Kết luận

Van phao Shinyi lắp cho bể chứa cần được lựa chọn theo lưu lượng cấp, dung tích bể, áp lực đầu vào và thời gian bổ sung nước. DN của van không nên chọn máy móc theo đường ống, còn PN phải đáp ứng áp lực lớn nhất có thể xuất hiện.

Quả phao cần đặt ở khu vực ít sóng, tránh dòng nước cấp và có đủ không gian chuyển động. Mực đóng phải thấp hơn đường ống tràn, đồng thời bể nên có cảm biến cảnh báo đối với những hệ thống quan trọng.

Bạn có thể tham khảo thêm danh mục Van phao Shinyi để lựa chọn kích cỡ và kiểu điều khiển phù hợp với từng bể chứa nước.

Câu hỏi thường gặp
