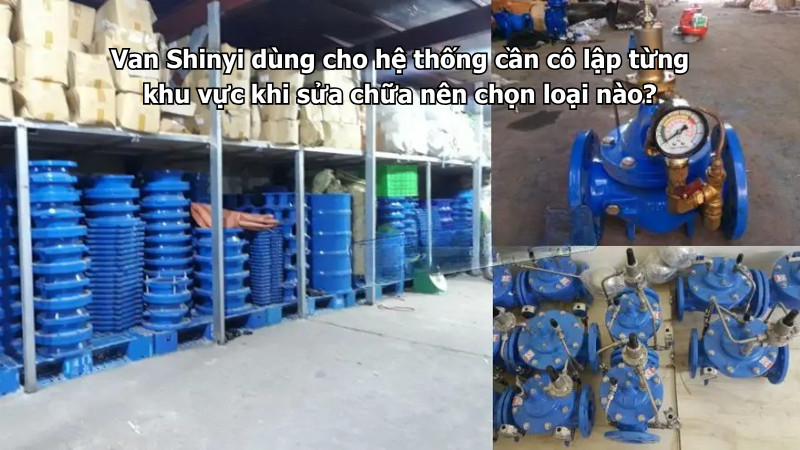

Van Shinyi dùng cho hệ thống cần cô lập từng khu vực khi sửa chữa nên chọn loại nào?

Van Shinyi dùng cho hệ thống cần cô lập từng khu vực khi sửa chữa thường gặp trong tòa nhà, nhà máy, khu công nghiệp, khu dân cư, khách sạn, trường học, bệnh viện, hệ thống cấp nước và PCCC. Mục tiêu là khi một khu vực cần sửa chữa, thay thiết bị hoặc bảo trì đường ống, người vận hành chỉ cần khóa đúng nhánh đó mà không phải dừng nước toàn bộ hệ thống.

Về cơ bản, hệ thống cần cô lập từng khu vực khi sửa chữa nên ưu tiên van cổng Shinyi hoặc van bướm Shinyi lắp tại đầu từng nhánh, từng tầng, từng khu chức năng hoặc trước sau thiết bị quan trọng. Van cổng phù hợp vị trí cần khóa nước ổn định, ít thao tác. Van bướm phù hợp tuyến ống lớn, không gian hẹp, cần đóng mở nhanh và dễ quan sát trạng thái van.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho hệ thống cấp nước, PCCC, phòng bơm, xử lý nước, khu công nghiệp và công trình hạ tầng.

Vì sao cần cô lập từng khu vực khi sửa chữa?

Trong một hệ thống đường ống lớn, nếu không chia van khóa theo từng khu, mỗi lần sửa chữa có thể phải dừng toàn bộ tuyến nước. Điều này gây bất tiện cho người sử dụng, ảnh hưởng sản xuất, vận hành tòa nhà hoặc hệ thống PCCC.

Việc cô lập từng khu vực giúp:

• Sửa một nhánh mà không dừng toàn hệ thống.
• Thay van, đồng hồ, bơm hoặc thiết bị dễ hơn.
• Giảm thời gian ngừng nước.
• Dễ kiểm tra rò rỉ theo từng khu.
• Quản lý vận hành rõ ràng hơn.
• Hạn chế ảnh hưởng đến khu vực đang sử dụng.
• Xử lý sự cố nhanh hơn khi có rò nước.
• Bảo trì định kỳ thuận tiện hơn.
• Giảm chi phí nhân công và thời gian sửa chữa.

Vì vậy, van cô lập không chỉ là phụ kiện đường ống, mà là điểm kiểm soát quan trọng của toàn bộ hệ thống.

Nên chọn van cổng Shinyi khi nào?

Van cổng Shinyi phù hợp với các vị trí cần khóa mở hoàn toàn, đóng kín ổn định và không cần thao tác quá thường xuyên. Đây là lựa chọn tốt cho tuyến cấp nước chính, đầu nhánh lớn, đầu vào từng khu vực hoặc các vị trí cần cô lập lâu dài khi bảo trì.

Nên chọn van cổng Shinyi khi:

• Cần khóa nước ổn định cho từng khu.
• Vị trí ít đóng mở.
• Tuyến ống chính hoặc nhánh cấp nước lớn.
• Đầu vào từng tầng, từng khu chức năng.
• Đầu vào bể chứa hoặc bồn nước.
• Trước và sau cụm bơm.
• Tuyến PCCC theo hồ sơ thiết kế.
• Hố van ngoài trời hoặc phòng kỹ thuật.
• Cần van có độ kín tốt khi đóng hoàn toàn.
• Không gian lắp đặt đủ cho tay quay.

Van cổng không nên dùng để điều tiết lưu lượng bằng cách mở hé lâu dài. Nếu mục đích là khóa nước khi sửa chữa, van cổng là lựa chọn phù hợp.

Nên chọn van bướm Shinyi khi nào?

Van bướmmm Shinyi phù hợp với đường ống kích thước vừa và lớn, đặc biệt ở khu vực có không gian lắp đặt hạn chế. So với van cổng, van bướm có thân gọn, trọng lượng nhẹ hơn và thao tác nhanh hơn.

Nên chọn van bướm Shinyi khi:

• Tuyến ống có kích thước DN lớn.
• Không gian lắp đặt hẹp.
• Cần thao tác đóng mở nhanh.
• Phòng kỹ thuật có nhiều đường ống.
• Cần giảm trọng lượng thiết bị trên tuyến ống.
• Hệ thống HVAC, cấp nước kỹ thuật, phòng bơm.
• Cụm nhiều van đặt gần nhau.
• Cần dễ quan sát trạng thái mở đóng.
• Bản vẽ cho phép dùng van bướm.
• Cần bảo trì nhanh từng khu vực.

Với van bướm kích thước lớn, nên cân nhắc loại hộp số để thao tác nhẹ và ổn định hơn tay gạt.

Cần bố trí van ở đâu để cô lập từng khu?

Muốn cô lập từng khu vực hiệu quả, van cần được đặt đúng vị trí. Nếu chỉ lắp van tổng mà thiếu van nhánh, khi sửa một khu nhỏ vẫn phải khóa toàn bộ hệ thống.

Nên bố trí van tại:

• Đầu tuyến cấp nước tổng.
• Đầu từng nhánh chính.
• Đầu từng tầng trong tòa nhà.
• Đầu từng khu sản xuất.
• Đầu từng khu phòng, khu căn hộ, khu thuê.
• Trước và sau cụm bơm.
• Trước và sau đồng hồ nước khu vực.
• Trước thiết bị cần bảo trì.
• Đầu vào bể chứa, bồn chứa.
• Đầu vào hệ thống tưới, hồ bơi, bếp, giặt là.
• Các điểm chia tuyến PCCC theo thiết kế.
• Hố van ngoài trời hoặc phòng kỹ thuật trung tâm.

Nguyên tắc là mỗi khu vực quan trọng nên có van khóa riêng để khi sửa chữa không ảnh hưởng khu khác.

Có cần lắp van trước và sau thiết bị không?

Nên lắp van trước và sau các thiết bị cần bảo trì như máy bơm, đồng hồ nước, Y lọc, van điều khiển, thiết bị xử lý nước hoặc cụm giảm áp. Cách bố trí này giúp tháo thiết bị ra sửa mà không phải xả toàn bộ tuyến ống.

Nên bố trí van hai đầu khi:

• Thiết bị cần tháo bảo trì định kỳ.
• Cụm bơm cần sửa chữa từng máy.
• Đồng hồ nước cần thay hoặc kiểm định.
• Y lọc cần vệ sinh lưới lọc.
• Van điều khiển cần bảo trì.
• Cụm giảm áp cần kiểm tra.
• Thiết bị nằm trên tuyến quan trọng.
• Không muốn dừng nước diện rộng.

Nếu chỉ có van một đầu, khi tháo thiết bị vẫn có thể bị nước từ phía còn lại chảy ngược hoặc phải xả nhiều nước trong đường ống.

Cần kết hợp van một chiều Shinyi khi nào?

Van một chiều Shinyi không dùng để khóa nước chủ động như van cổng hoặc van bướm, nhưng rất cần ở các vị trí có nguy cơ nước hồi. Trong hệ thống chia nhiều khu, nước hồi có thể làm áp lực không ổn định, ảnh hưởng đồng hồ, bơm hoặc thiết bị phía trước.

Nên dùng van một chiều Shinyi khi:

• Sau máy bơm.
• Nhánh có bơm tăng áp riêng.
• Hệ thống có nhiều bồn chứa.
• Các khu có chênh lệch áp lực.
• Có nguy cơ nước từ nhánh này hồi sang nhánh khác.
• Cần bảo vệ đồng hồ nước.
• Cần ngăn dòng chảy ngược về thiết bị.
• Hệ thống bơm luân phiên.

Van một chiều cần lắp đúng hướng dòng chảy. Nếu lắp sai chiều, hệ thống có thể không cấp nước hoặc không chống hồi đúng chức năng.

Có cần Y lọc Shinyi khi chia nhiều khu vực không?

Y lọc Shinyi nên được cân nhắc tại các vị trí cần bảo vệ thiết bị hoặc đồng hồ. Trong hệ thống nhiều nhánh, cặn bẩn, mạt hàn, rác nhỏ có thể đi vào đồng hồ, van điều khiển, thiết bị vệ sinh hoặc cụm bơm nhỏ.

Nên lắp Y lọc Shinyi khi:

• Trước đồng hồ nước khu vực.
• Trước van điều khiển.
• Trước thiết bị xử lý nước.
• Trước cụm giảm áp.
• Trước thiết bị dễ bị kẹt bởi cặn.
• Hệ thống mới thi công còn mạt hàn.
• Đường ống cũ có nhiều cặn.
• Nguồn nước có cát mịn hoặc tạp chất.

Y lọc cần có đủ không gian mở nắp vệ sinh. Nếu lắp sát tường hoặc sát thiết bị khác, sau này bảo trì sẽ rất khó.

Cần chọn theo DN và PN

Van Shinyi dùng để cô lập từng khu vực cần chọn đúng DN và PN theo đường ống. DN sai có thể làm giảm lưu lượng hoặc không lắp vừa. PN sai có thể gây rò rỉ, giảm tuổi thọ hoặc không đạt yêu cầu kỹ thuật.

Cần kiểm tra:

• Đường ống từng nhánh DN bao nhiêu.
• Tuyến chính và tuyến nhánh có cùng kích cỡ không.
• Áp lực làm việc của hệ thống.
• Áp lực cao nhất khi bơm chạy.
• Hệ thống dùng PN10, PN16 hay cấp áp khác.
• Áp lực thử trước khi vận hành.
• Van có phù hợp với mặt bích, gioăng và bulong không.

Không nên chọn van thấp hơn áp lực thiết kế chỉ vì giá rẻ hơn. Với hệ thống cần cô lập khi sửa chữa, van phải đóng kín ổn định khi cần.

Cần kiểm tra tiêu chuẩn mặt bích

Nhiều dòng Van Shinyi lắp cho đường ống vừa và lớn dùng kết nối mặt bích. Khi chia van theo từng khu, nếu mỗi đoạn ống dùng tiêu chuẩn khác nhau hoặc hệ thống cải tạo từ nhiều giai đoạn, rất dễ nhầm mặt bích.

Cần kiểm tra:

• Mặt bích theo JIS, BS hay DIN.
• Số lỗ bulong.
• Khoảng cách tâm lỗ.
• Đường kính ngoài mặt bích.
• Đường kính lỗ bulong.
• Gioăng mặt bích.
• Chiều dài bulong.
• Mặt bích cũ có bị khoan sửa không.
• Van mới có khớp với mặt bích chờ không.

Nếu sai mặt bích, van có thể không lắp vừa hoặc rò nước sau khi thử áp.

Bảng gợi ý chọn Van Shinyi để cô lập từng khu vực

Bảng này chỉ dùng để định hướng. Khi chọn thực tế, cần bám theo bản vẽ, áp lực và điều kiện lắp đặt tại công trình.

Bảng checklist trước khi chọn van cô lập khu vực

Checklist này nên dùng khi thiết kế mới, cải tạo hệ thống hoặc bổ sung van khóa cho công trình đang vận hành.

Có nên dùng một van tổng thay cho nhiều van nhánh không?

Không nên nếu hệ thống có nhiều khu vực cần bảo trì độc lập. Van tổng chỉ giúp khóa toàn bộ hệ thống, không giúp cô lập riêng từng khu. Khi một nhánh nhỏ bị rò hoặc cần thay thiết bị, toàn bộ khu còn lại vẫn bị ảnh hưởng.

Chỉ dùng van tổng là chưa đủ trong các hệ thống như:

• Tòa nhà nhiều tầng.
• Khu căn hộ cho thuê.
• Nhà máy có nhiều khu sản xuất.
• Khách sạn, khu nghỉ dưỡng.
• Trường học, bệnh viện.
• Hệ thống nhiều đồng hồ nhánh.
• Hệ thống PCCC chia zone.
• Cụm bơm có nhiều thiết bị cần bảo trì.

Nên có van tổng và van nhánh. Van tổng dùng khi sửa lớn, van nhánh dùng khi sửa từng khu vực.

Lưu ý khi lắp đặt van cô lập

Van dùng để cô lập khu vực phải lắp ở vị trí dễ tiếp cận, dễ nhận biết và dễ thao tác. Nếu van bị đặt quá cao, quá thấp, khuất sau thiết bị hoặc không có nhãn, khi xảy ra sự cố sẽ rất khó xử lý.

Cần chú ý:

• Đặt van trước điểm cần cô lập.
• Chừa đủ không gian đóng mở.
• Không để tay quay hoặc tay gạt vướng tường.
• Có nhãn ghi rõ van thuộc khu nào.
• Lắp đúng chiều với van một chiều và Y lọc.
• Dùng gioăng đúng kích thước.
• Siết bulong đều theo đường chéo.
• Có giá đỡ cho tuyến ống lớn.
• Kiểm tra rò rỉ sau khi thử áp.
• Sau bảo trì phải đưa van về đúng trạng thái.

Với hệ thống PCCC, trạng thái van cần được kiểm soát chặt hơn để tránh đóng nhầm van quan trọng.

Những lỗi thường gặp khi chọn van cô lập từng khu

Một số lỗi thường gặp gồm:

• Chỉ lắp van tổng, thiếu van nhánh.
• Van đặt sai vị trí nên không cô lập được khu cần sửa.
• Không có van sau đồng hồ hoặc sau thiết bị.
• Chọn sai DN hoặc PN.
• Chọn sai tiêu chuẩn mặt bích.
• Không đủ không gian thao tác.
• Không đánh dấu van thuộc khu nào.
• Lắp van một chiều sai hướng.
• Không lắp Y lọc trước thiết bị cần bảo vệ.
• Không thử áp sau khi lắp.
• Không kiểm tra rò rỉ sau bảo trì.
• Khóa nhầm van do không có sơ đồ vận hành.

Phần lớn lỗi này làm việc sửa chữa mất thời gian hơn và ảnh hưởng nhiều khu vực hơn mức cần thiết.

Bảo trì hệ thống van cô lập khu vực

Van cô lập từng khu vực thường không thao tác hằng ngày, nhưng khi cần sửa chữa thì phải hoạt động tốt. Vì vậy, cần kiểm tra định kỳ để tránh tình trạng van kẹt, tay quay nặng hoặc đóng không kín.

Nên kiểm tra:

• Van có đóng mở nhẹ không.
• Van có rò tại mặt bích không.
• Bulong có bị gỉ hoặc lỏng không.
• Tay quay, tay gạt có bị kẹt không.
• Nhãn van có còn rõ không.
• Van có đúng trạng thái vận hành không.
• Y lọc có cần vệ sinh không.
• Van một chiều có chống hồi tốt không.
• Hệ thống có sơ đồ van cập nhật không.
• Sau mỗi lần sửa chữa có mở lại đúng van không.

Với hệ thống lớn, nên có danh sách van theo khu vực để người vận hành xử lý nhanh khi có sự cố.

Kết luận

Van Shinyi dùng cho hệ thống cần cô lập từng khu vực khi sửa chữa nên chọn theo chức năng từng vị trí. Van cổng Shinyi phù hợp tuyến khóa chính, nhánh cấp nước quan trọng và vị trí cần đóng kín ổn định. Van bướm Shinyi phù hợp tuyến ống lớn, không gian hẹp và cần thao tác nhanh. Van một chiều Shinyi dùng ở vị trí chống nước hồi, còn Y lọc Shinyi dùng để bảo vệ đồng hồ và thiết bị khỏi cặn bẩn.

Khi chọn van, cần kiểm tra sơ đồ chia khu, DN, PN, tiêu chuẩn mặt bích, không gian thao tác, vị trí bảo trì, hướng dòng chảy và nhãn nhận biết từng van. Với các tuyến cần khóa nước ổn định để sửa chữa từng khu vực, bạn có thể tham khảo thêm danh mục Van cổng Shinyi để chọn loại phù hợp theo từng vị trí lắp đặt.
