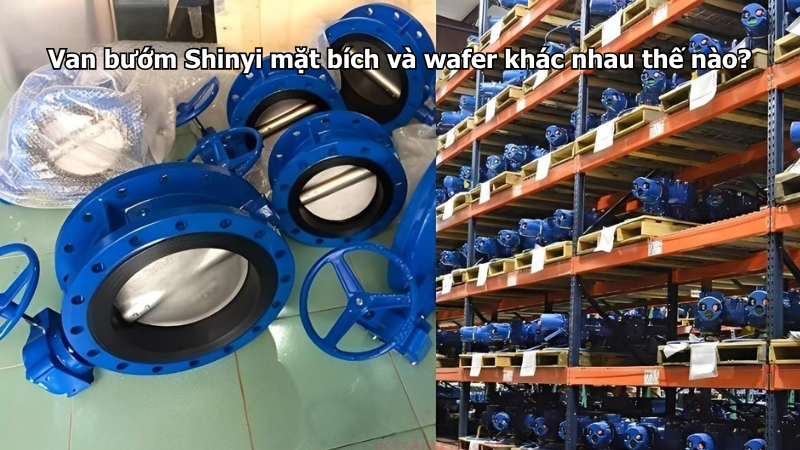

Van bướm Shinyi mặt bích và wafer khác nhau thế nào?

Van bướm Shinyi là dòng van được sử dụng nhiều trong hệ thống cấp nước, xử lý nước, PCCC, phòng bơm, nước tuần hoàn, khu dân cư, nhà máy và các tuyến ống công nghiệp. Khi chọn mua, người dùng thường gặp hai kiểu kết nối phổ biến là van bướm Shinyi mặt bích và van bướm Shinyi wafer.

Hai kiểu van này đều dùng để đóng mở dòng nước, có nguyên lý hoạt động bằng đĩa van xoay trong thân van. Tuy nhiên, chúng khác nhau rõ ở cấu tạo thân van, cách lắp đặt, bulong sử dụng, độ chắc chắn khi cố định trên đường ống, không gian lắp đặt và chi phí thi công.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho hệ thống cấp nước, PCCC, xử lý nước, phòng bơm, nước tuần hoàn và công trình hạ tầng.

Van bướm Shinyi mặt bích là gì?

Van bướm Shinyi mặt bích là loại van bướm có hai mặt bích liền thân ở hai đầu van. Khi lắp đặt, van được bắt bulong trực tiếp với hai mặt bích của đường ống. Kiểu kết nối này tạo cảm giác chắc chắn, ổn định và phù hợp với nhiều tuyến ống lớn, hệ thống áp lực ổn định hoặc vị trí cần độ cứng vững cao.

Van bướm mặt bích thường được dùng tại:

• Tuyến ống cấp nước lớn.
• Phòng bơm.
• Hệ thống PCCC.
• Hệ thống xử lý nước.
• Tuyến nước tuần hoàn.
• Nhà máy, khu công nghiệp.
• Trạm bơm, trạm cấp nước.
• Vị trí cần lắp đặt chắc chắn, dễ căn chỉnh.

Do có mặt bích liền thân, van thường có trọng lượng lớn hơn kiểu wafer và cần không gian lắp đặt rộng hơn.

Van bướm Shinyi wafer là gì?

Van bướm Shinyi wafer là loại van bướm dạng kẹp. Thân van nằm giữa hai mặt bích của đường ống, sau đó được kẹp chặt bằng bulong xuyên qua hai mặt bích. Kiểu wafer có thiết kế gọn, nhẹ hơn, tiết kiệm không gian và thường dễ bố trí ở nhiều vị trí đường ống.

Van bướm wafer thường được dùng tại:

• Đường ống cấp nước thông thường.
• Hệ thống xử lý nước.
• Tuyến ống trong phòng kỹ thuật.
• Hệ thống nước tuần hoàn.
• Các vị trí không gian chật.
• Tuyến ống cần giảm trọng lượng lắp đặt.
• Hệ thống cần chi phí đầu tư hợp lý.

Điểm cần chú ý là van wafer phụ thuộc nhiều vào hai mặt bích kẹp hai bên. Vì vậy, khi lắp cần căn chỉnh chuẩn, siết bulong đều lực và đảm bảo van nằm đúng tâm giữa hai mặt bích.

Khác nhau về cấu tạo thân van

Sự khác biệt dễ thấy nhất giữa van bướm Shinyi mặt bích và wafer nằm ở cấu tạo thân van.

Van bướm mặt bích có phần mặt bích đúc liền hoặc thiết kế liền với thân van. Các lỗ bulong nằm trên mặt bích của van, giúp van liên kết trực tiếp với mặt bích đường ống. Cấu tạo này tạo độ chắc chắn cao hơn, nhưng thân van thường dày và nặng hơn.

Van bướm wafer có thân gọn hơn, không có hai mặt bích lớn liền thân như loại mặt bích. Van được đặt ở giữa hai mặt bích đường ống và được bulong siết kẹp lại. Nhờ vậy, van wafer thường nhẹ, gọn và dễ lắp ở nơi hạn chế không gian.

Khác nhau về cách lắp đặt

Van bướm mặt bích được lắp bằng cách đặt van giữa hai đầu ống có mặt bích, sau đó bắt bulong qua từng mặt bích. Van có lỗ bulong cố định trên thân nên việc căn chỉnh thường rõ ràng hơn.

Van bướm wafer được lắp bằng cách kẹp thân van giữa hai mặt bích đường ống. Bulong thường xuyên qua hai mặt bích để siết giữ van. Khi lắp kiểu này, cần chú ý căn van đúng tâm, tránh lệch làm đĩa van cạ vào thành ống hoặc mặt bích.

Với cả hai loại, cần kiểm tra trước khi siết bulong:

• Đúng DN đường ống.
• Đúng tiêu chuẩn mặt bích.
• Đúng PN áp lực.
• Đĩa van có xoay tự do không.
• Gioăng làm kín có đúng vị trí không.
• Hai mặt bích có thẳng tâm không.

Khác nhau về bulong và mặt bích

Van bướm mặt bích thường dùng bulong bắt trực tiếp vào hai mặt bích của van và đường ống. Kết nối này có tính độc lập cao hơn, mỗi phía của van được cố định rõ ràng.

Van bướm wafer thường cần bulong dài xuyên qua hai mặt bích để kẹp van ở giữa. Vì vậy, chiều dài bulong, số lượng bulong, tiêu chuẩn mặt bích và độ thẳng tâm khi siết rất quan trọng. Nếu bulong không đều lực hoặc mặt bích lệch, van có thể bị ép không đều, gây rò rỉ hoặc đóng mở nặng.

Khi chọn van wafer, cần kiểm tra kỹ:

• Độ dày thân van.
• Chiều dài bulong cần dùng.
• Tiêu chuẩn mặt bích hai bên.
• Khoảng cách lắp đặt thực tế.
• Không gian để đưa bulong vào.
• Độ đồng tâm của hai mặt bích.

Khác nhau về độ chắc chắn khi lắp trên đường ống

Van bướm mặt bích thường tạo cảm giác chắc chắn hơn do thân van có mặt bích riêng, liên kết trực tiếp với mặt bích đường ống. Loại này phù hợp với các tuyến ống lớn, vị trí có rung động, phòng bơm hoặc hệ thống cần độ ổn định cao.

Van bướm wafer vẫn có thể vận hành tốt nếu lắp đúng kỹ thuật, nhưng độ ổn định phụ thuộc nhiều vào lực kẹp của hai mặt bích và bulong xuyên. Nếu đường ống lệch, thiếu giá đỡ hoặc siết bulong không đều, van wafer dễ bị ảnh hưởng hơn.

Với đường ống lớn, bơm mạnh hoặc hệ thống có rung, cần đặc biệt chú ý giá đỡ đường ống, khớp nối mềm và độ thẳng tâm khi lắp wafer.

Khác nhau về không gian lắp đặt

Van bướm wafer có lợi thế lớn về không gian. Thân van mỏng, gọn, nhẹ nên dễ lắp ở phòng kỹ thuật, hố van, tuyến ống chật hoặc vị trí cần tiết kiệm chiều dài lắp đặt.

Van bướm mặt bích chiếm nhiều không gian hơn do thân van có mặt bích liền hai bên. Khi lắp đặt hoặc tháo bảo trì, cũng cần không gian rộng hơn để thao tác với bulong, gioăng và mặt bích.

Nếu công trình có không gian hẹp, van wafer thường là lựa chọn linh hoạt hơn. Nếu không gian đủ rộng và cần kết nối chắc chắn, van mặt bích có thể phù hợp hơn.

Khác nhau về trọng lượng và thi công

Van bướm mặt bích thường nặng hơn van wafer cùng kích cỡ. Khi lắp các size lớn, cần thiết bị nâng, giá đỡ hoặc nhiều nhân công hơn để căn chỉnh an toàn.

Van bướm wafer nhẹ hơn, dễ vận chuyển, dễ đưa vào vị trí lắp đặt và thuận tiện hơn khi thi công trong không gian hạn chế. Điều này giúp giảm thời gian lắp đặt, nhất là với các tuyến ống có nhiều van.

Tuy nhiên, nhẹ hơn không có nghĩa là lắp đơn giản hơn về kỹ thuật. Van wafer vẫn cần căn tâm rất cẩn thận để tránh rò rỉ hoặc cạ đĩa van.

Khác nhau về chi phí đầu tư

Thông thường, van bướm wafer có thiết kế gọn và chi phí đầu tư có thể hợp lý hơn so với van bướm mặt bích cùng kích cỡ. Ngoài giá van, chi phí thi công, bulong, không gian lắp đặt và thời gian lắp cũng cần được tính đến.

Van bướm mặt bích có thể có giá cao hơn do cấu tạo thân lớn hơn, trọng lượng nặng hơn và yêu cầu lắp đặt chắc chắn hơn. Tuy nhiên, với những vị trí quan trọng, đường ống lớn hoặc cần độ ổn định cao, chi phí cao hơn có thể hợp lý.

Không nên chỉ chọn theo giá thấp. Cần chọn theo vị trí lắp, áp lực, lưu lượng, yêu cầu bảo trì và độ quan trọng của tuyến ống.

Khác nhau về bảo trì, tháo lắp

Van bướm mặt bích thường dễ xác định vị trí liên kết và có cảm giác chắc chắn khi tháo lắp. Tuy nhiên, do trọng lượng lớn hơn, khi tháo van size lớn cần chuẩn bị nhân lực hoặc thiết bị nâng phù hợp.

Van bướm wafer nhẹ hơn nhưng khi tháo ra cần chú ý vì van đang được kẹp giữa hai mặt bích. Nếu không có giá đỡ đường ống tốt hoặc thao tác không đúng, đường ống có thể bị xê dịch. Khi lắp lại, cần căn tâm và siết bulong đều lực.

Với cả hai loại, sau khi bảo trì cần kiểm tra:

• Đĩa van xoay nhẹ không.
• Gioăng làm kín đúng vị trí không.
• Mặt bích có thẳng tâm không.
• Bulong siết đều lực không.
• Có rò rỉ khi thử áp không.

Van bướm Shinyi mặt bích phù hợp với hệ thống nào?

Van bướm Shinyi mặt bích phù hợp với các hệ thống cần kết nối chắc chắn, đường ống vừa và lớn, áp lực ổn định, lưu lượng cao hoặc vị trí quan trọng trong công trình.

Nên cân nhắc van mặt bích khi:

• Tuyến ống lớn, cần liên kết chắc chắn.
• Hệ thống có rung động hoặc gần máy bơm.
• Phòng bơm, trạm bơm, trạm xử lý nước.
• Tuyến cấp nước chính.
• Hệ thống PCCC.
• Vị trí cần độ ổn định cao.
• Không gian lắp đặt đủ rộng.
• Công trình yêu cầu kết nối mặt bích rõ ràng.

Loại này phù hợp khi ưu tiên độ chắc chắn, khả năng cố định và sự ổn định khi vận hành.

Van bướm Shinyi wafer phù hợp với hệ thống nào?

Van bướm Shinyi wafer phù hợp với các hệ thống cần thiết kế gọn, tiết kiệm không gian, trọng lượng nhẹ và chi phí hợp lý. Đây là lựa chọn phổ biến cho nhiều hệ thống cấp nước, xử lý nước và nước tuần hoàn.

Nên cân nhắc van wafer khi:

• Không gian lắp đặt hạn chế.
• Đường ống cần thiết kế gọn.
• Hệ thống cấp nước thông thường.
• Hệ thống xử lý nước.
• Tuyến nước tuần hoàn.
• Vị trí không có rung động quá mạnh.
• Cần giảm trọng lượng lắp đặt.
• Cần tối ưu chi phí đầu tư.

Khi dùng wafer, cần đặc biệt chú ý độ thẳng tâm của mặt bích và lực siết bulong để tránh rò rỉ.

Bảng so sánh van bướm Shinyi mặt bích và wafer

Bảng checklist chọn van bướm Shinyi mặt bích hay wafer

Lưu ý khi lắp van bướm Shinyi mặt bích

Khi lắp van bướm Shinyi mặt bích, cần chú ý căn chỉnh mặt bích và kiểm tra đĩa van trước khi siết chặt hoàn toàn. Nếu mặt bích lệch hoặc gioăng không đều, van có thể đóng mở nặng hoặc rò nước.

Một số lưu ý gồm:

• Chọn đúng DN theo đường ống.
• Chọn đúng PN theo áp lực hệ thống.
• Kiểm tra số lỗ và khoảng cách lỗ bulong.
• Căn chỉnh hai mặt bích thẳng tâm.
• Đặt gioăng đúng vị trí.
• Siết bulong đều lực theo thứ tự đối xứng.
• Kiểm tra đĩa van xoay tự do.
• Có giá đỡ cho đường ống lớn.
• Thử áp và kiểm tra rò rỉ sau khi lắp.

Không nên dùng bulong để kéo ép hai đầu ống lệch về đúng vị trí, vì điều này có thể làm thân van chịu lực không đều.

Lưu ý khi lắp van bướm Shinyi wafer

Van bướm wafer yêu cầu căn tâm rất kỹ vì thân van được kẹp giữa hai mặt bích. Nếu van lệch, đĩa van có thể cạ vào lòng ống hoặc mặt bích, gây kẹt, mòn gioăng và đóng mở nặng.

Khi lắp wafer, cần chú ý:

• Đặt van đúng tâm giữa hai mặt bích.
• Kiểm tra chiều dài bulong phù hợp.
• Siết bulong đều lực, không siết lệch một phía.
• Không để mặt bích ép méo gioăng.
• Mở thử đĩa van trước khi siết chặt hoàn toàn.
• Đảm bảo đĩa van không cạ vào thành ống.
• Có giá đỡ đường ống hai bên nếu cần.
• Không để toàn bộ tải trọng đường ống dồn lên van.
• Thử áp kỹ sau khi lắp.

Với wafer, chỉ cần lệch tâm nhỏ cũng có thể gây rò hoặc làm van vận hành không êm.

Những lỗi thường gặp khi chọn sai kiểu van

Một số lỗi thường gặp gồm:

• Chọn wafer cho vị trí rung mạnh nhưng không có giá đỡ.
• Chọn mặt bích trong không gian quá chật, khó lắp đặt.
• Không kiểm tra tiêu chuẩn mặt bích trước khi mua.
• Dùng sai chiều dài bulong cho van wafer.
• Siết bulong không đều làm rò nước.
• Không kiểm tra đĩa van có xoay tự do không.
• Chọn van chỉ theo giá mà bỏ qua vị trí lắp.
• Không tính đến thao tác bảo trì sau này.
• Chọn sai DN, PN hoặc tiêu chuẩn kết nối.
• Lắp van quá sát co cút, tê, côn thu làm dòng chảy rối.

Những lỗi này có thể làm van nhanh hỏng, khó đóng mở hoặc phát sinh rò rỉ trong quá trình vận hành.

Nên chọn van bướm Shinyi mặt bích hay wafer?

Không có lựa chọn nào tốt hơn trong mọi trường hợp. Van bướm Shinyi mặt bích phù hợp hơn khi cần độ chắc chắn, vị trí quan trọng, đường ống lớn hoặc hệ thống có rung động. Van bướm Shinyi wafer phù hợp hơn khi cần thiết kế gọn, tiết kiệm không gian, giảm trọng lượng và tối ưu chi phí.

Có thể chọn theo nguyên tắc đơn giản:

• Ưu tiên chắc chắn, ổn định: chọn mặt bích.
• Ưu tiên gọn nhẹ, tiết kiệm không gian: chọn wafer.
• Gần bơm, rung nhiều: cân nhắc mặt bích hoặc bổ sung chống rung.
• Hố kỹ thuật chật: cân nhắc wafer.
• Tuyến cấp nước chính quan trọng: ưu tiên kiểu kết nối chắc chắn.
• Hệ thống thông thường, áp lực ổn định: wafer có thể phù hợp.

Quan trọng nhất là chọn đúng theo thiết kế, đúng DN, đúng PN và lắp đặt chuẩn kỹ thuật.

Bảo trì van bướm Shinyi mặt bích và wafer

Cả hai kiểu van đều cần được kiểm tra định kỳ để đảm bảo đóng mở nhẹ, không rò rỉ và không bị kẹt. Tuy nhiên, mỗi kiểu có điểm cần chú ý riêng.

Với van mặt bích, cần kiểm tra bulong, gioăng, độ kín mặt bích và lớp phủ bên ngoài. Với van wafer, cần chú ý thêm lực kẹp của bulong, độ thẳng tâm và tình trạng gioăng bị ép lệch.

Một số việc nên làm gồm:

• Đóng mở thử van theo chu kỳ.
• Kiểm tra rò rỉ tại hai đầu kết nối.
• Kiểm tra tay gạt, tay quay hoặc hộp số.
• Kiểm tra bulong có bị lỏng hoặc rỉ không.
• Quan sát van có rung khi vận hành không.
• Kiểm tra đĩa van có đóng mở nhẹ không.
• Vệ sinh khu vực lắp đặt nếu có bùn đất hoặc nước đọng.
• Ghi nhận tình trạng van sau mỗi lần bảo trì.

Bảo trì đúng cách giúp van bướm Shinyi vận hành ổn định và kéo dài tuổi thọ.

Kết luận

Van bướm Shinyi mặt bích và wafer khác nhau chủ yếu ở kiểu kết nối, cấu tạo thân van, cách lắp đặt, trọng lượng, không gian lắp, độ chắc chắn và chi phí. Van mặt bích có kết nối chắc chắn hơn, phù hợp với tuyến ống lớn, phòng bơm, PCCC, vị trí quan trọng hoặc nơi cần độ ổn định cao. Van wafer gọn nhẹ hơn, tiết kiệm không gian, tối ưu chi phí và phù hợp với nhiều hệ thống cấp nước, xử lý nước, nước tuần hoàn thông thường.

Khi chọn, cần dựa vào DN, PN, vị trí lắp đặt, lưu lượng, áp lực, mức độ rung, không gian thao tác và yêu cầu bảo trì. Đối với các hệ thống cần đóng mở nhanh, tiết kiệm không gian hoặc lựa chọn kiểu kết nối phù hợp cho từng tuyến ống, bạn có thể tham khảo thêm danh mục Van bướm Shinyi để chọn đúng sản phẩm.
