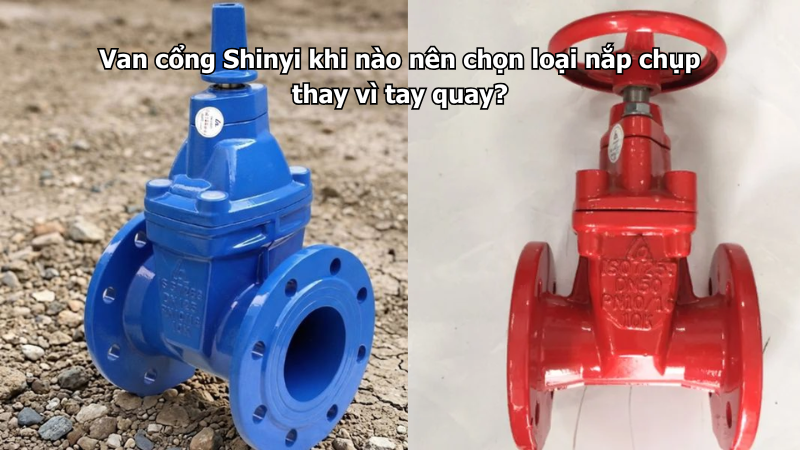

Van cổng Shinyi khi nào nên chọn loại nắp chụp thay vì tay quay?

Van cổng Shinyi có thể được thiết kế với nhiều kiểu vận hành khác nhau, trong đó phổ biến là tay quay và nắp chụp. Với van tay quay, người vận hành xoay trực tiếp vô lăng trên thân van. Với van nắp chụp, phần đầu vận hành được thiết kế dạng chụp vuông hoặc đầu chụp để dùng chìa khóa chuyên dụng, tay T hoặc trục nối dài thao tác từ phía trên.

Khi chọn van cổng Shinyi, không nên mặc định vị trí nào cũng dùng tay quay. Trong nhiều công trình cấp nước, PCCC, hố van, tuyến ống chôn ngầm hoặc khu vực ít thao tác, loại nắp chụp lại phù hợp hơn vì gọn, dễ bảo vệ, hạn chế tác động bên ngoài và thuận tiện vận hành từ mặt đất.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho hệ thống cấp nước, PCCC, tuyến ống chôn ngầm, phòng bơm, khu dân cư, nhà máy và công trình hạ tầng.

Van cổng Shinyi nắp chụp là gì?

Van cổng Shinyi nắp chụp là loại van cổng không sử dụng tay quay tròn gắn cố định phía trên. Thay vào đó, đầu vận hành được thiết kế dạng chụp hoặc đầu vuông để dùng dụng cụ chuyên dụng khi cần đóng mở.

Kiểu van này thường xuất hiện ở các tuyến ống:

• Chôn ngầm dưới đất.
• Lắp trong hố van.
• Lắp trên tuyến cấp nước hạ tầng.
• Lắp ngoài trời có nắp bảo vệ.
• Lắp tại khu vực ít thao tác.
• Lắp ở nơi cần hạn chế người không phận sự tự ý vận hành.
• Lắp trên tuyến PCCC hoặc cấp nước cần giám sát trạng thái.

Về nguyên lý, van vẫn là van cổng, tức là đóng mở bằng cách nâng hoặc hạ đĩa van. Điểm khác biệt chủ yếu nằm ở cơ cấu thao tác bên ngoài.

Van cổng tay quay Shinyi là gì?

Van cổng tay quay Shinyi là loại van có vô lăng tay quay gắn trực tiếp trên trục van. Người vận hành đứng gần van và quay trực tiếp để mở hoặc đóng.

Loại tay quay phù hợp tại:

• Phòng bơm.
• Trạm kỹ thuật.
• Khu vực dễ tiếp cận.
• Tuyến ống nổi.
• Vị trí cần thao tác trực tiếp.
• Nơi cần quan sát van thường xuyên.
• Khu vực có đủ không gian cho tay quay.

Tay quay thuận tiện khi van nằm trong tầm thao tác. Tuy nhiên, nếu van đặt sâu trong hố, chôn ngầm hoặc nằm dưới nắp hố kỹ thuật, tay quay có thể vướng, khó thao tác hoặc dễ bị ăn mòn.

Khi nào nên chọn van cổng Shinyi nắp chụp?

Nên chọn van cổng Shinyi nắp chụp khi vị trí lắp đặt không thuận tiện cho việc dùng tay quay cố định, đặc biệt là các tuyến ống hạ tầng hoặc hố van chôn ngầm. Loại nắp chụp giúp người vận hành dùng dụng cụ rời để đóng mở khi cần, thay vì để tay quay luôn nằm trong hố.

Các trường hợp nên chọn gồm:

• Van lắp trong hố kỹ thuật.
• Van lắp trên tuyến ống chôn ngầm.
• Van nằm sâu dưới mặt đất.
• Van ít đóng mở, chủ yếu dùng khi bảo trì.
• Cần thao tác bằng chìa khóa van từ phía trên.
• Cần tránh người không phận sự tự ý vặn van.
• Hố van có không gian nhỏ, tay quay dễ vướng.
• Khu vực ngoài trời dễ bị ngập, bùn đất hoặc va chạm.
• Tuyến cấp nước khu dân cư, khu công nghiệp, PCCC ngoài nhà.

Nếu van nằm ở nơi dễ tiếp cận, khô ráo, thao tác thường xuyên và có đủ không gian, tay quay vẫn là lựa chọn thuận tiện hơn.

Vì sao hố van thường ưu tiên loại nắp chụp?

Hố van thường có không gian hạn chế, dễ ẩm, có thể đọng nước, bùn đất hoặc nằm dưới nắp gang. Nếu dùng tay quay cố định, tay quay có thể bị vướng thành hố, bị ngập nước, rỉ sét hoặc khó thao tác khi hố sâu.

Van nắp chụp phù hợp với hố van vì:

• Không chiếm nhiều không gian ngang.
• Dễ dùng cần khóa van từ phía trên.
• Ít bị va đập hơn tay quay.
• Gọn hơn khi đặt trong hố nhỏ.
• Phù hợp với van ít thao tác.
• Dễ bảo vệ dưới nắp hố.
• Hạn chế thao tác tùy tiện.
• Phù hợp tuyến hạ tầng chôn ngầm.

Trong các tuyến cấp nước ngoài trời, việc dùng nắp chụp giúp đội vận hành thao tác bằng dụng cụ chuyên dụng mà không cần chui sâu xuống hố nếu thiết kế có trục nối phù hợp.

Khi nào nên chọn tay quay thay vì nắp chụp?

Tay quay vẫn là lựa chọn tốt nếu van được lắp nổi, có người vận hành thường xuyên và cần thao tác trực tiếp. Tay quay dễ quan sát, dễ xoay và không cần dụng cụ chuyên dụng.

Nên chọn tay quay khi:

• Van lắp trong phòng bơm.
• Van nằm trên tuyến ống nổi.
• Van được kiểm tra thường xuyên.
• Van cần thao tác định kỳ.
• Người vận hành đứng gần van khi đóng mở.
• Không gian xung quanh đủ rộng.
• Cần thao tác nhanh và dễ nhận biết.
• Môi trường lắp đặt khô ráo, ít bùn đất.

Nếu vị trí lắp đặt dễ tiếp cận, tay quay giúp thao tác tiện lợi hơn nắp chụp.

So sánh van cổng Shinyi nắp chụp và tay quay

Chọn nắp chụp khi van lắp chôn ngầm

Tuyến ống chôn ngầm thường yêu cầu van nằm trong hố hoặc hộp van. Người vận hành không thể tiếp cận trực tiếp như van lắp nổi, nên nắp chụp là lựa chọn phù hợp hơn.

Khi van chôn ngầm, cần chú ý:

• Hố van đủ rộng để kiểm tra.
• Nắp hố dễ mở khi cần thao tác.
• Có trục nối dài nếu van nằm sâu.
• Đầu chụp đúng kích thước với dụng cụ vận hành.
• Có đánh dấu vị trí van trên bản vẽ.
• Không để đất, cát, bùn che kín đầu chụp.
• Có thoát nước hố nếu khu vực dễ ngập.
• Chọn lớp phủ thân van phù hợp môi trường đất ẩm.

Nếu không có trục nối hoặc dụng cụ phù hợp, van nắp chụp có thể khó thao tác dù lắp đúng loại.

Chọn nắp chụp cho tuyến PCCC ngoài nhà

Trong hệ thống PCCC ngoài nhà, van cổng thường được bố trí trên đường ống cấp nước, hố van, trụ tiếp nước hoặc tuyến cấp cho họng chữa cháy. Nhiều vị trí không cần thao tác hằng ngày nhưng phải sẵn sàng khi kiểm tra hoặc có sự cố.

Van nắp chụp phù hợp vì:

• Dễ bảo vệ trong hố van.
• Hạn chế người không phận sự đóng mở.
• Phù hợp tuyến ống chôn ngầm.
• Có thể thao tác bằng dụng cụ chuyên dụng.
• Gọn hơn tay quay trong hố.
• Phù hợp vị trí ít đóng mở.

Tuy nhiên, với PCCC, trạng thái van rất quan trọng. Cần có biển nhận biết, sơ đồ van và quy trình kiểm tra định kỳ để tránh tình trạng van bị đóng mà không phát hiện.

Chọn nắp chụp khi cần hạn chế thao tác trái phép

Ở khu vực công cộng, ngoài trời hoặc đường ống cấp nước chung, tay quay cố định có thể bị người không phận sự xoay nhầm. Van nắp chụp yêu cầu dụng cụ chuyên dụng nên hạn chế được phần nào thao tác tùy tiện.

Nên cân nhắc nắp chụp tại:

• Tuyến cấp nước khu dân cư.
• Tuyến cấp nước ngoài hàng rào nhà máy.
• Hệ thống PCCC ngoài trời.
• Hố van trên vỉa hè, sân đường.
• Khu vực nhiều người qua lại.
• Van khóa tổng của một khu vực.
• Van ít khi cần vận hành.

Dù vậy, nắp chụp không thay thế hoàn toàn khóa bảo vệ hoặc quản lý vận hành. Với vị trí quan trọng, vẫn nên có nắp hố, niêm phong, biển báo hoặc cơ chế giám sát phù hợp.

Chọn nắp chụp khi không gian thao tác hẹp

Tay quay cần không gian để xoay. Nếu van nằm trong hố nhỏ, sát tường, sát ống khác hoặc dưới nắp hố thấp, tay quay có thể vướng và khó vận hành.

Van nắp chụp phù hợp khi:

• Hố van hẹp.
• Khoảng cách phía trên van thấp.
• Van nằm giữa nhiều đường ống.
• Không đủ hành trình cho tay quay.
• Cần dùng trục nối thẳng đứng.
• Cần thao tác từ phía trên nắp hố.

Trước khi chọn, cần kiểm tra chiều sâu hố, vị trí đầu chụp, khoảng hở phía trên và dụng cụ vận hành.

Khi nào không nên chọn nắp chụp?

Không nên chọn nắp chụp nếu vị trí van cần đóng mở thường xuyên, cần thao tác nhanh trực tiếp hoặc người vận hành không có sẵn dụng cụ phù hợp.

Không ưu tiên nắp chụp khi:

• Van nằm trong phòng bơm dễ tiếp cận.
• Van cần thao tác nhiều lần trong ngày.
• Cần nhìn nhanh trạng thái vận hành.
• Không có chìa khóa van hoặc tay T.
• Không có trục nối cho hố sâu.
• Người vận hành không được đào tạo thao tác.
• Vị trí cần điều chỉnh thường xuyên.
• Hệ thống cần thao tác khẩn cấp bằng tay tại chỗ.

Trong các trường hợp này, tay quay có thể tiện hơn và ít phụ thuộc vào dụng cụ rời.

Chọn DN, PN cho van cổng Shinyi nắp chụp

Dù dùng nắp chụp hay tay quay, DN và PN vẫn phải chọn theo đường ống và áp lực hệ thống. Không nên chọn kích cỡ theo kiểu vận hành.

Cần kiểm tra:

• DN đường ống tại vị trí lắp.
• Van nằm trên tuyến chính hay tuyến nhánh.
• Lưu lượng cần duy trì khi van mở hoàn toàn.
• Áp lực vận hành bình thường.
• Áp lực lớn nhất có thể xảy ra.
• Hệ thống dùng PN10 hay PN16.
• Tiêu chuẩn mặt bích.
• Gioăng và bulong đi kèm.
• Chiều sâu hố van nếu lắp ngầm.
• Không gian thao tác của đầu nắp chụp.

Loại nắp chụp chỉ thay đổi cách thao tác, không làm giảm yêu cầu về thông số kỹ thuật của van.

Chọn dụng cụ vận hành cho nắp chụp

Van nắp chụp cần dụng cụ phù hợp để đóng mở. Nếu chọn van nhưng không chuẩn bị dụng cụ, khi cần thao tác sẽ rất bất tiện.

Cần xác định:

• Kích thước đầu chụp.
• Dạng đầu chụp vuông hay kiểu khác.
• Chiều sâu từ mặt đất đến đầu van.
• Có cần trục nối dài không.
• Có cần tay T hay chìa khóa van không.
• Dụng cụ có đủ lực để xoay van DN lớn không.
• Nơi lưu giữ dụng cụ vận hành.
• Người phụ trách sử dụng dụng cụ.

Với hệ thống nhiều van chôn ngầm, nên chuẩn hóa đầu chụp và dụng cụ để tránh mỗi vị trí phải dùng một loại khóa khác nhau.

Bảng checklist chọn van cổng Shinyi nắp chụp

Bảng gợi ý chọn nắp chụp hay tay quay

Lưu ý khi lắp đặt van cổng Shinyi nắp chụp

Lắp đặt đúng giúp van dễ thao tác và không bị kẹt sau thời gian dài nằm trong hố hoặc dưới đất.

Khi lắp đặt cần chú ý:

• Chọn đúng DN và PN.
• Kiểm tra tiêu chuẩn mặt bích.
• Căn chỉnh đường ống thẳng tâm.
• Không dùng bulong kéo ép hai mặt bích lệch.
• Siết bulong đều theo thứ tự đối xứng.
• Đặt đầu nắp chụp thẳng với hướng thao tác.
• Không để đất, cát rơi vào đầu chụp.
• Hố van phải đủ rộng và có nắp kiểm tra.
• Có khoảng hở để đưa dụng cụ vào.
• Nếu hố sâu, bố trí trục nối dài phù hợp.
• Có thoát nước để tránh ngập lâu ngày.
• Ghi rõ số vòng đóng mở nếu cần quản lý.
• Chạy thử đóng mở trước khi lấp hoàn thiện.
• Cập nhật vị trí van vào bản vẽ hoàn công.

Nếu lắp xong mới phát hiện đầu chụp lệch hoặc không đưa được dụng cụ vào, việc sửa chữa sẽ mất nhiều thời gian hơn.

Bảo trì van cổng Shinyi nắp chụp

Van nắp chụp thường lắp ở nơi ít thao tác, vì vậy càng cần kiểm tra định kỳ để tránh kẹt khi cần sử dụng.

Nội dung bảo trì gồm:

• Mở nắp hố và kiểm tra đầu chụp.
• Vệ sinh đất, cát, bùn quanh đầu van.
• Kiểm tra hố có bị ngập nước không.
• Thao tác thử bằng dụng cụ chuyên dụng.
• Kiểm tra số vòng đóng mở có bất thường không.
• Kiểm tra rò rỉ tại mặt bích và thân van.
• Kiểm tra bulong, gioăng, lớp phủ.
• Kiểm tra trục nối dài nếu có.
• Bảo đảm dụng cụ vận hành còn đầy đủ.
• Ghi lại trạng thái van sau kiểm tra.
• Đóng hoặc mở lại đúng trạng thái thiết kế.

Không nên để van nhiều năm không thao tác thử. Khi có sự cố, van có thể kẹt và không thể khóa nước đúng lúc.

Những lỗi thường gặp khi chọn nắp chụp thay tay quay

Một số lỗi thường gặp gồm:

• Chọn nắp chụp nhưng không có dụng cụ vận hành.
• Hố van quá sâu nhưng không có trục nối.
• Không đánh dấu vị trí van trên bản vẽ.
• Đầu chụp bị đất, bùn che kín.
• Hố van không thoát nước, van bị ngập lâu ngày.
• Chọn nắp chụp cho vị trí cần thao tác thường xuyên.
• Không kiểm tra số vòng đóng mở sau khi lắp.
• Không bảo trì khiến van bị kẹt.
• Lắp đầu chụp lệch, khó đưa chìa khóa vào.
• Không có biển nhận biết van khóa khu vực nào.
• Chọn sai DN hoặc PN so với hệ thống.
• Không kiểm tra mặt bích trước khi lắp.

Những lỗi này làm giảm hiệu quả vận hành và gây khó khăn khi cần cô lập tuyến ống.

Kết luận

Van cổng Shinyi loại nắp chụp nên được chọn khi van lắp trong hố kỹ thuật, tuyến ống chôn ngầm, khu vực ngoài trời, vị trí ít đóng mở hoặc nơi cần hạn chế thao tác tùy tiện. Loại này gọn hơn tay quay, phù hợp thao tác bằng chìa khóa van, tay T hoặc trục nối dài từ phía trên.

Ngược lại, nếu van lắp nổi trong phòng bơm, cần thao tác thường xuyên và người vận hành có thể tiếp cận trực tiếp, loại tay quay thường thuận tiện hơn. Dù chọn nắp chụp hay tay quay, vẫn cần chọn đúng DN, PN, tiêu chuẩn mặt bích, vị trí lắp và có kế hoạch bảo trì định kỳ.

Đối với các tuyến cấp nước, PCCC, hố van và tuyến ống chôn ngầm cần khóa nước ổn định, bạn có thể tham khảo thêm danh mục Van cổng Shinyi để chọn loại phù hợp.
