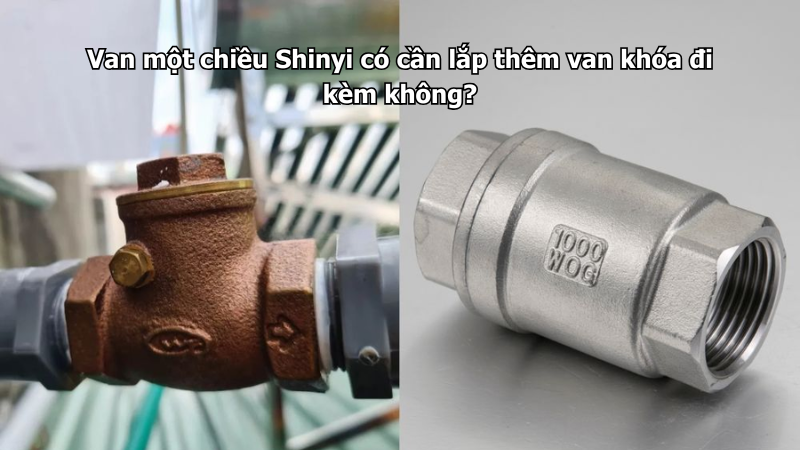

Van một chiều Shinyi có cần lắp thêm van khóa đi kèm không?

Van một chiều Shinyi có nhiệm vụ cho nước đi theo một chiều và ngăn dòng chảy ngược lại. Loại van này thường được lắp sau máy bơm, trên đường cấp nước, hệ thống PCCC, tuyến cấp vào bể chứa, hệ thống xử lý nước hoặc các nhánh có nguy cơ hồi lưu.

Tuy nhiên, trong thực tế lắp đặt, nhiều người chỉ chú ý đến van một chiều mà bỏ qua van khóa đi kèm. Điều này có thể gây khó khăn khi cần bảo trì, tháo van, kiểm tra rò rỉ hoặc xử lý sự cố. Vì vậy, với đa số hệ thống, van một chiều Shinyi nên được lắp kèm van khóa ở vị trí phù hợp để dễ cô lập và bảo trì.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho hệ thống cấp nước, PCCC, phòng bơm, xử lý nước, bể chứa và công trình hạ tầng.

Van một chiều Shinyi có cần lắp thêm van khóa không?

Có, trong phần lớn trường hợp nên lắp thêm van khóa đi kèm với van một chiều Shinyi. Van một chiều chỉ có chức năng chống dòng chảy ngược, không dùng để chủ động khóa nước khi cần sửa chữa hoặc tháo thiết bị.

Van khóa đi kèm giúp:

• Cô lập van một chiều khi cần bảo trì.
• Dừng nước để tháo van kiểm tra.
• Thay gioăng, nắp van hoặc bộ phận bên trong thuận tiện hơn.
• Kiểm tra van một chiều có đóng kín không.
• Hạn chế phải dừng toàn bộ hệ thống.
• Chủ động xử lý rò rỉ tại mặt bích.
• Bảo vệ máy bơm và thiết bị phía sau.
• Tăng tính an toàn khi vận hành.

Nếu không có van khóa, khi van một chiều bị kẹt, rò hoặc cần thay thế, người vận hành có thể phải xả nước toàn tuyến hoặc dừng nhiều khu vực không cần thiết.

Van một chiều không thay thế được van khóa

Van một chiều hoạt động tự động theo dòng chảy. Khi có dòng nước đi đúng chiều, đĩa van mở; khi dòng nước dừng hoặc có xu hướng chảy ngược, đĩa van đóng lại. Người vận hành không dùng van một chiều để đóng mở chủ động như van cổng hoặc van bướm.

Điểm khác biệt quan trọng:

• Van một chiều: tự động đóng mở theo dòng nước.
• Van khóa: đóng mở theo thao tác của người vận hành.
• Van một chiều: ngăn nước chảy ngược.
• Van khóa: cô lập đường ống hoặc thiết bị.
• Van một chiều: không dùng để bảo trì tuyến.
• Van khóa: hỗ trợ tháo lắp, sửa chữa, kiểm tra.

Vì vậy, dù van một chiều có thể chặn dòng hồi lưu, nó vẫn không thay cho van khóa trong vận hành và bảo trì.

Khi nào bắt buộc nên có van khóa đi kèm?

Van khóa càng cần thiết ở những vị trí quan trọng, nơi nếu tháo van một chiều sẽ ảnh hưởng đến toàn bộ hệ thống.

Nên bố trí van khóa đi kèm khi:

• Van một chiều lắp sau máy bơm.
• Van một chiều lắp trên tuyến cấp nước chính.
• Van một chiều lắp trong hệ thống PCCC.
• Van một chiều lắp trước hoặc sau bể chứa.
• Van một chiều lắp tại phòng bơm.
• Van một chiều lắp trên nhánh cần bảo trì riêng.
• Van một chiều lắp trước thiết bị lọc nước.
• Van một chiều lắp trong hệ thống nhiều bơm song song.
• Van một chiều có kích thước DN lớn.
• Hệ thống không thể dừng toàn bộ khi sửa chữa.
• Khu vực có áp lực cao hoặc lưu lượng lớn.
• Van nằm ở vị trí khó tháo nếu không cô lập trước.

Với các hệ thống nhỏ, áp thấp và có thể dừng toàn bộ nguồn nước, van khóa vẫn nên có để thao tác an toàn hơn, dù mức độ bắt buộc có thể không cao bằng hệ thống lớn.

Nên lắp van khóa ở trước hay sau van một chiều?

Cách bố trí phụ thuộc vào mục đích cô lập và cấu trúc hệ thống. Trong nhiều trường hợp, nếu muốn tháo van một chiều thuận tiện, nên bố trí van khóa ở cả trước và sau van một chiều.

Lắp van khóa trước van một chiều

Van khóa phía trước giúp ngừng nguồn nước đi vào van một chiều. Vị trí này rất cần khi van một chiều lắp sau máy bơm hoặc trên tuyến cấp chính.

Tác dụng gồm:

• Cô lập nguồn nước phía trước.
• Dừng dòng chảy vào van một chiều.
• Thuận tiện tháo van khi sửa chữa.
• Giảm áp từ phía nguồn cấp.
• Bảo vệ người thao tác khi mở mặt bích.

Lắp van khóa sau van một chiều

Van khóa phía sau giúp chặn nước từ đường ống phía sau hoặc bể chứa chảy ngược lại khi tháo van một chiều.

Tác dụng gồm:

• Cô lập nước phía sau van.
• Ngăn nước từ bồn, tuyến cao hoặc nhánh khác chảy về.
• Giảm lượng nước phải xả khi sửa chữa.
• Hỗ trợ kiểm tra độ kín của van một chiều.
• Giúp thay thế van nhanh hơn.

Nếu chỉ có một van khóa phía trước, nước phía sau vẫn có thể chảy ngược về khu vực tháo lắp nếu hệ thống có áp hoặc cao độ lớn.

Bố trí van khóa trước và sau có cần thiết không?

Với hệ thống quan trọng, nên bố trí van khóa ở cả hai phía của van một chiều. Đây là cách bố trí thuận tiện nhất cho bảo trì, đặc biệt với đường ống DN lớn, hệ thống sau bơm, PCCC, bể chứa hoặc nhà máy vận hành liên tục.

Bố trí hai van khóa giúp:

• Tháo van một chiều mà không xả toàn tuyến.
• Cô lập hoàn toàn đoạn ống cần sửa.
• Kiểm tra rò rỉ an toàn hơn.
• Thay van nhanh hơn.
• Giảm thời gian dừng hệ thống.
• Hạn chế ảnh hưởng đến các nhánh khác.
• Giúp vận hành chủ động khi có sự cố.

Tuy nhiên, nếu không gian hoặc chi phí hạn chế, tối thiểu nên có van khóa ở phía nguồn cấp. Với tuyến có nước phía sau áp cao hoặc nối với bể chứa, nên có thêm van khóa phía sau.

Sau máy bơm nên bố trí như thế nào?

Sau máy bơm là vị trí phổ biến nhất cần lắp van một chiều Shinyi. Khi bơm dừng, van một chiều ngăn nước dội ngược về bơm, tránh quay ngược cánh bơm và giảm nguy cơ hư hỏng thiết bị.

Cụm sau bơm thường nên có:

• Khớp nối mềm nếu cần giảm rung.
• Van một chiều Shinyi.
• Van khóa Shinyi.
• Đồng hồ áp lực.
• Van xả khí nếu tuyến dễ tụ khí.
• Van giảm áp nếu áp lực sau bơm quá cao.

Tùy thiết kế, van khóa có thể đặt sau van một chiều để cô lập tuyến đẩy, đồng thời cần van khóa ở phía hút để cô lập bơm. Với hệ bơm song song, mỗi bơm nên có van một chiều riêng và van khóa riêng.

Với hệ thống nhiều bơm song song cần chú ý gì?

Trong hệ thống có bơm chính, bơm dự phòng hoặc nhiều bơm chạy luân phiên, mỗi nhánh bơm cần được kiểm soát độc lập. Nếu thiếu van khóa hoặc van một chiều, nước từ bơm đang chạy có thể chảy qua bơm đang dừng.

Mỗi nhánh bơm nên có:

• Van khóa trên đường hút nếu cần bảo trì bơm.
• Khớp nối mềm để giảm rung nếu phù hợp.
• Van một chiều trên đường đẩy.
• Van khóa sau van một chiều.
• Đồng hồ áp lực theo dõi từng nhánh nếu cần.

Cách bố trí này giúp tháo một bơm hoặc một van một chiều mà các bơm khác vẫn có thể vận hành, nếu thiết kế hệ thống cho phép.

Van khóa đi kèm nên chọn loại nào?

Van khóa đi kèm van một chiều Shinyi có thể là van bướm hoặc van cổng, tùy vị trí lắp, kích thước đường ống và tần suất thao tác.

Chọn van bướm Shinyi

Van bướm phù hợp khi:

• Đường ống DN vừa và lớn.
• Cần thao tác nhanh.
• Không gian lắp đặt hạn chế.
• Phòng bơm cần bố trí gọn.
• Cần đóng mở tương đối thường xuyên.
• Muốn quan sát trạng thái đóng mở dễ hơn.

Van bướm tay quay thường phù hợp hơn tay gạt ở DN lớn hoặc tuyến có lưu lượng cao vì giúp đóng mở từ từ, hạn chế va đập nước.

Chọn van cổng Shinyi

Van cổng phù hợp khi:

• Tuyến ống ít đóng mở.
• Van thường mở hoàn toàn trong thời gian dài.
• Cần cô lập khi bảo trì.
• Có đủ không gian cho tay quay.
• Muốn dòng chảy thông thoáng khi van mở hết.

Không nên dùng van cổng để điều tiết lưu lượng bằng cách mở một phần trong thời gian dài.

Van khóa có ảnh hưởng đến van một chiều không?

Nếu chọn và lắp đúng, van khóa không gây ảnh hưởng xấu đến van một chiều. Ngược lại, van khóa giúp việc vận hành và bảo trì an toàn hơn. Tuy nhiên, vị trí lắp cần đủ khoảng cách để dòng chảy ổn định và dễ tháo lắp.

Cần chú ý:

• Không lắp quá sát nếu gây khó tháo bulong.
• Không để tay quay hoặc tay gạt vướng thiết bị.
• Không làm đường ống bị lệch tâm.
• Không dùng van khóa nhỏ hơn DN đường ống tùy tiện.
• Không đóng mở quá nhanh trên tuyến áp lực cao.
• Có đủ không gian để tháo nắp van một chiều.
• Có điểm xả áp nếu đoạn ống bị cô lập.

Khi hai van khóa đóng lại, đoạn ống giữa các van vẫn có thể còn áp. Cần có quy trình xả áp trước khi tháo thiết bị.

Có cần lắp thêm đồng hồ áp lực không?

Đồng hồ áp lực không thay thế van khóa, nhưng rất hữu ích khi kiểm tra hoạt động của van một chiều. Nhờ đồng hồ, người vận hành có thể nhận biết áp trước và sau van, tình trạng mất áp, áp tăng bất thường hoặc nước hồi ngược.

Nên cân nhắc lắp đồng hồ áp:

• Sau máy bơm.
• Trước và sau van một chiều quan trọng.
• Trên tuyến PCCC.
• Trên đường cấp vào bể áp lực.
• Tại cụm bơm song song.
• Trước thiết bị cần kiểm soát áp.

Đồng hồ áp giúp quá trình bảo trì có dữ liệu rõ ràng, không chỉ dựa vào cảm giác hoặc tiếng nước chảy.

Có cần lắp Y lọc trước van một chiều không?

Nếu nguồn nước có nhiều cặn, rác, mạt hàn hoặc gỉ sét, nên cân nhắc Y lọc để hạn chế đĩa van bị kẹt. Tuy nhiên, Y lọc cần được chọn và bảo trì đúng để không làm giảm lưu lượng quá mức.

Y lọc hữu ích khi:

• Hệ thống mới thi công xong.
• Nguồn nước lấy từ bể có cặn.
• Đường ống cũ nhiều gỉ sét.
• Van một chiều lắp trước thiết bị quan trọng.
• Van một chiều có dấu hiệu kẹt do cặn.
• Có đường pilot hoặc thiết bị điều khiển phía sau.

Nếu lắp Y lọc, cần chừa không gian tháo lưới và có lịch vệ sinh định kỳ.

Bảng gợi ý bố trí van khóa đi kèm van một chiều

Bảng checklist trước khi lắp van khóa kèm van một chiều

Lưu ý khi lắp đặt

Khi lắp van một chiều Shinyi cùng van khóa, cần bảo đảm cụm van dễ thao tác, dễ bảo trì và không gây cản trở dòng chảy không cần thiết.

Một số lưu ý gồm:

• Kiểm tra đúng chiều dòng chảy của van một chiều.
• Chọn van khóa cùng DN hoặc theo thiết kế.
• Chọn PN đồng bộ với toàn cụm.
• Căn chỉnh mặt bích thẳng tâm.
• Không dùng bulong kéo ép đường ống lệch.
• Chừa khoảng thao tác tay quay, tay gạt.
• Chừa khoảng tháo nắp van một chiều.
• Có giá đỡ cho đường ống và van DN lớn.
• Không để tải trọng ống dồn lên thân van.
• Mở nước từ từ khi chạy thử.
• Kiểm tra rò tại mặt bích.
• Kiểm tra van một chiều đóng kín khi dừng dòng.
• Gắn biển nhận biết nếu van quan trọng.
• Với hệ PCCC, không tự ý đóng van khi chưa có quy trình.

Lắp đúng ngay từ đầu giúp giảm rất nhiều thời gian khi cần bảo trì hoặc thay thế về sau.

Những lỗi thường gặp khi không lắp van khóa đi kèm

Một số lỗi trong thực tế gồm:

• Van một chiều hỏng nhưng không thể tháo vì không cô lập được nước.
• Phải dừng toàn bộ hệ thống chỉ để thay một van.
• Nước từ bể hoặc tuyến cao chảy ngược khi tháo mặt bích.
• Không kiểm tra được van một chiều có đóng kín hay không.
• Rò rỉ tại mặt bích nhưng không xử lý ngay được.
• Bơm dự phòng không thể tách riêng để sửa chữa.
• Đường ống phải xả rất nhiều nước khi bảo trì.
• Thời gian dừng hệ thống kéo dài.
• Người vận hành thao tác thiếu an toàn do còn áp trong ống.
• Chi phí sửa chữa tăng vì không bố trí van cô lập từ đầu.

Những lỗi này thường chỉ lộ rõ khi hệ thống gặp sự cố. Vì vậy, nên tính đến bảo trì ngay từ giai đoạn lắp đặt.

Bảo trì cụm van một chiều và van khóa

Sau khi lắp đặt, cụm van cần được kiểm tra định kỳ để bảo đảm luôn sẵn sàng vận hành.

Nội dung bảo trì gồm:

• Kiểm tra van khóa đóng mở có nhẹ không.
• Kiểm tra van một chiều có kẹt không.
• Theo dõi tiếng va đập khi bơm dừng.
• Kiểm tra rò rỉ tại mặt bích.
• Kiểm tra bulong có lỏng không.
• Kiểm tra gioăng có bị lão hóa không.
• Kiểm tra áp trước và sau van nếu có đồng hồ.
• Vệ sinh Y lọc nếu lắp phía trước.
• Thử cô lập đoạn ống theo quy trình.
• Đảm bảo van khóa trở về đúng trạng thái sau bảo trì.
• Ghi nhật ký kiểm tra với các vị trí quan trọng.

Với hệ thống PCCC, cần kiểm tra trạng thái van khóa theo quy trình riêng, tránh để van bị đóng ngoài ý muốn.

Kết luận

Van một chiều Shinyi nên được lắp thêm van khóa đi kèm trong phần lớn hệ thống, đặc biệt tại vị trí sau máy bơm, hệ bơm song song, tuyến cấp nước chính, đường vào bể chứa, hệ thống PCCC và các vị trí cần bảo trì độc lập. Van một chiều chỉ chống dòng chảy ngược, không thay thế chức năng cô lập của van khóa.

Nếu muốn bảo trì thuận tiện, nên bố trí van khóa trước và sau van một chiều, nhất là với hệ thống áp lực cao, DN lớn hoặc không thể dừng nước toàn bộ. Khi chọn van khóa, có thể dùng van bướm Shinyi cho vị trí cần thao tác nhanh, gọn; hoặc van cổng Shinyi cho tuyến ít đóng mở và thường mở hoàn toàn.

Đối với các vị trí cần chống chảy ngược sau bơm, trên tuyến cấp nước hoặc trong hệ thống nhiều bơm, bạn có thể tham khảo thêm danh mục Van một chiều Shinyi để chọn loại phù hợp.
