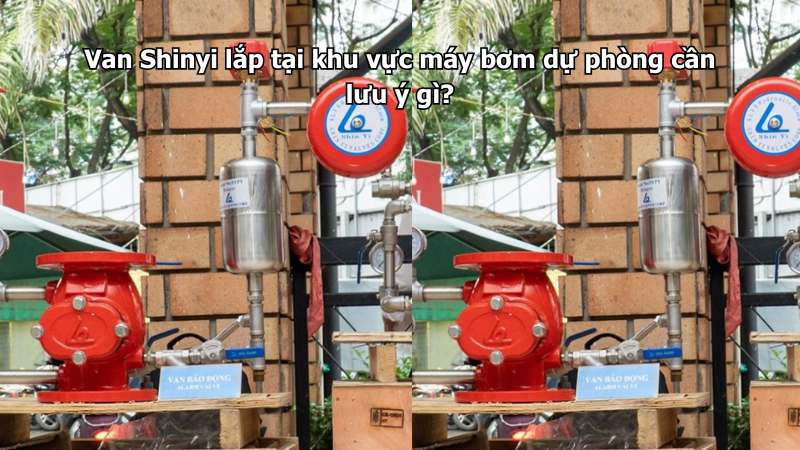

Van Shinyi lắp tại khu vực máy bơm dự phòng cần lưu ý gì?

Trong hệ thống cấp nước, PCCC, xử lý nước, nước tuần hoàn, nhà máy hoặc khu công nghiệp, máy bơm dự phòng được lắp để thay thế máy bơm chính khi có sự cố, bảo trì hoặc khi hệ thống cần tăng công suất. Tuy nhiên, nếu khu vực bơm dự phòng bố trí van không đúng, bơm có thể không hoạt động hiệu quả khi cần, nước có thể chảy ngược, áp lực mất ổn định hoặc việc bảo trì trở nên khó khăn.

Khi chọn van Shinyi lắp tại khu vực máy bơm dự phòng, cần chú ý đến van khóa, van một chiều, khớp nối mềm, van xả khí, Y lọc, DN, PN, chiều lắp, khả năng cô lập từng bơm và điều kiện vận hành thực tế. Mục tiêu không chỉ là lắp đủ van, mà phải giúp bơm dự phòng luôn sẵn sàng hoạt động khi bơm chính gặp vấn đề.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho phòng bơm cấp nước, PCCC, xử lý nước, nước tuần hoàn, nhà máy và công trình hạ tầng.

Máy bơm dự phòng trong hệ thống có vai trò gì?

Máy bơm dự phòng là máy bơm được lắp song song hoặc bố trí cùng cụm với bơm chính để đảm bảo hệ thống không bị gián đoạn khi một bơm dừng. Trong nhiều hệ thống quan trọng, bơm dự phòng không phải thiết bị phụ, mà là thành phần bắt buộc để duy trì vận hành liên tục.

Máy bơm dự phòng thường dùng trong:

• Hệ thống cấp nước sinh hoạt.
• Hệ thống bơm tăng áp.
• Hệ thống PCCC.
• Hệ thống xử lý nước.
• Hệ thống nước tuần hoàn.
• Nhà máy sản xuất.
• Khu công nghiệp.
• Tòa nhà cao tầng.
• Trạm bơm cấp nước.
• Hệ thống cần vận hành 24/24.

Vì bơm dự phòng có thể không chạy thường xuyên, van tại khu vực này càng cần được chọn và kiểm tra đúng để tránh kẹt, rò rỉ hoặc mất khả năng vận hành khi cần khởi động.

Vì sao khu vực bơm dự phòng cần bố trí van đúng?

Khi nhiều bơm lắp song song, dòng nước có thể đi qua bơm đang dừng nếu không có van một chiều hoặc van khóa phù hợp. Điều này có thể làm bơm quay ngược, gây thất thoát áp, làm nóng bơm hoặc khiến hệ thống không đạt lưu lượng thiết kế.

Bố trí van đúng giúp:

• Cô lập từng máy bơm khi bảo trì.
• Chống nước chảy ngược qua bơm đang dừng.
• Giúp bơm dự phòng sẵn sàng hoạt động.
• Giảm rung truyền từ bơm sang đường ống.
• Hạn chế va đập nước khi bơm khởi động hoặc dừng.
• Kiểm tra, thay thế bơm mà không phải ngừng toàn hệ thống.
• Bảo vệ van, mặt bích, gioăng và đường ống.
• Dễ vận hành luân phiên giữa bơm chính và bơm dự phòng.

Nếu thiếu van khóa hoặc van một chiều, hệ thống bơm dự phòng có thể tồn tại trên bản vẽ nhưng không hiệu quả trong vận hành thực tế.

Khu vực máy bơm dự phòng cần những loại van Shinyi nào?

Tùy thiết kế hệ thống, khu vực bơm dự phòng có thể cần nhiều loại van khác nhau. Mỗi loại van có một chức năng riêng, không nên thay thế lẫn nhau tùy tiện.

Các loại van Shinyi thường dùng gồm:

• Van khóa Shinyi.
• Van một chiều Shinyi.
• Van bướm Shinyi.
• Van cổng Shinyi.
• Khớp nối mềm Shinyi.
• Y lọc Shinyi.
• Van xả khí Shinyi.
• Van giảm áp Shinyi nếu cần kiểm soát áp lực.
• Van thủy lực Shinyi nếu hệ thống điều khiển tự động.

Trong đó, van khóa và van một chiều là hai nhóm quan trọng nhất tại khu vực bơm dự phòng. Van khóa giúp cô lập bơm, còn van một chiều giúp ngăn nước chảy ngược qua bơm không hoạt động.

Van khóa Shinyi nên lắp ở đâu?

Van khóa dùng để cô lập từng bơm khi cần sửa chữa, thay thế, kiểm tra hoặc ngừng vận hành một bơm mà không ảnh hưởng đến bơm còn lại. Với cụm bơm chính và bơm dự phòng, mỗi bơm nên có van khóa riêng trên đường hút và đường đẩy nếu thiết kế cho phép.

Van khóa thường được bố trí tại:

• Trước đầu hút của từng bơm.
• Sau đầu đẩy của từng bơm.
• Trước và sau thiết bị quan trọng.
• Trên nhánh riêng của từng bơm.
• Tại tuyến góp chung nếu cần cô lập khu vực.

Có thể dùng van bướm Shinyi hoặc van cổng Shinyi tùy DN, áp lực, không gian và tần suất thao tác. Van bướm phù hợp khi cần thao tác nhanh, gọn, tiết kiệm không gian. Van cổng phù hợp với vị trí ít đóng mở, cần mở hoàn toàn lâu dài.

Van một chiều Shinyi lắp thế nào cho bơm dự phòng?

Van một chiều là van rất quan trọng trong cụm bơm song song. Khi bơm chính chạy và bơm dự phòng dừng, van một chiều giúp ngăn nước từ tuyến đẩy chảy ngược qua bơm dự phòng. Khi bơm dự phòng chạy thay bơm chính, van một chiều trên nhánh bơm dự phòng sẽ mở theo dòng chảy.

Van một chiều Shinyi cần chú ý:

• Lắp sau đầu đẩy của từng bơm.
• Lắp đúng chiều mũi tên trên thân van.
• Chọn đúng DN theo đường ống.
• Chọn đúng PN theo áp lực bơm.
• Không để cặn bẩn làm kẹt lá van.
• Có van khóa gần đó để dễ tháo bảo trì.
• Không lắp ở vị trí gây dòng chảy rối mạnh nếu có thể tránh.
• Kiểm tra tiếng kêu, rung hoặc va đập khi bơm dừng.

Nếu cụm bơm có nhiều bơm chạy luân phiên, mỗi bơm nên có van một chiều riêng trên đường đẩy để tránh nước hồi qua bơm đang nghỉ.

Có cần lắp khớp nối mềm Shinyi cho bơm dự phòng không?

Có. Khớp nối mềm Shinyi giúp giảm rung và hạn chế chấn động từ máy bơm truyền sang đường ống. Với bơm dự phòng, khớp nối mềm vẫn cần thiết vì khi bơm khởi động, dừng hoặc chạy luân phiên, hệ thống vẫn phát sinh rung và dao động áp lực.

Khớp nối mềm thường được lắp:

• Gần đầu hút bơm nếu thiết kế phù hợp.
• Gần đầu đẩy bơm.
• Trên từng nhánh bơm riêng.
• Trước khi đường ống nối vào tuyến góp chung.

Tuy nhiên, khớp nối mềm không dùng để bù lệch đường ống quá mức. Đường ống phải được căn chỉnh thẳng tâm, có giá đỡ chắc chắn và không để toàn bộ tải trọng dồn lên khớp nối mềm.

Có cần Y lọc Shinyi trước máy bơm dự phòng không?

Y lọc Shinyi có thể được lắp trước bơm hoặc trước thiết bị cần bảo vệ nếu nguồn nước có cặn, rác nhỏ, mạt hàn hoặc tạp chất. Với bơm dự phòng, việc bảo vệ đầu hút cũng quan trọng vì bơm có thể ít chạy, nếu cặn bám lâu ngày có thể gây nghẹt, kẹt hoặc giảm lưu lượng khi cần vận hành.

Nên cân nhắc Y lọc khi:

• Nguồn nước có nhiều cặn.
• Hệ thống mới thi công, còn mạt hàn, cát, rác.
• Trước bơm có thiết bị cần bảo vệ.
• Bơm hút từ bể hoặc tuyến nước chưa ổn định.
• Van một chiều hoặc van điều khiển dễ bị kẹt bởi cặn.

Khi lắp Y lọc, cần đảm bảo dễ tháo nắp vệ sinh. Không nên chọn lưới lọc quá mịn nếu không cần thiết, vì có thể làm giảm lưu lượng hút của bơm.

Có cần van xả khí Shinyi tại khu vực bơm dự phòng không?

Van xả khí Shinyi có thể cần thiết nếu khu vực bơm, tuyến góp hoặc đường ống có điểm cao dễ tích khí. Khí trong đường ống có thể làm bơm chạy không ổn định, giảm lưu lượng, tạo tiếng ồn hoặc gây rung.

Nên cân nhắc van xả khí tại:

• Điểm cao của tuyến ống gần cụm bơm.
• Tuyến góp sau bơm.
• Đoạn ống đi lên rồi đi xuống.
• Khu vực nạp nước ban đầu dễ giữ khí.
• Hệ thống có hiện tượng rung, tiếng khí hoặc cấp nước không đều.

Van xả khí nên lắp thẳng đứng, có van khóa bên dưới để thuận tiện bảo trì hoặc thay thế.

Chọn DN van Shinyi cho bơm dự phòng như thế nào?

DN của van cần phù hợp với đường ống hút, đường ống đẩy và lưu lượng của từng bơm. Với bơm dự phòng, không nên chọn van nhỏ hơn để tiết kiệm chi phí vì có thể làm tăng tổn thất áp, giảm lưu lượng và khiến bơm không đạt hiệu suất khi cần chạy thay bơm chính.

Nguyên tắc chọn DN:

• Van nên cùng DN với đường ống tại vị trí lắp.
• Đường hút không nên bị thu nhỏ tùy tiện.
• Đường đẩy cần theo lưu lượng và áp lực bơm.
• Van một chiều nên chọn đúng DN để tránh kẹt, rung.
• Khớp nối mềm cần đồng bộ DN với mặt bích.
• Nếu cần thay đổi DN, phải có côn thu phù hợp và tính toán tổn thất.

Với cụm bơm song song, từng nhánh bơm cần được chọn DN đồng đều nếu các bơm có cùng công suất.

Chọn PN van Shinyi cho bơm dự phòng như thế nào?

PN của van phải phù hợp với áp lực làm việc lớn nhất của hệ thống, đặc biệt là trên đường đẩy sau bơm. Không nên chỉ chọn PN theo áp lực vận hành trung bình, vì khi bơm khởi động, dừng hoặc đóng mở van, áp lực có thể tăng đột ngột.

Khi chọn PN, cần kiểm tra:

• Áp lực định mức của bơm.
• Áp lực lớn nhất trên đường đẩy.
• Áp lực thử nghiệm hệ thống.
• Khả năng phát sinh va đập nước.
• Cấp áp lực mặt bích.
• Gioăng, bulong và phụ kiện đi kèm.
• Điều kiện vận hành khi bơm chính và bơm dự phòng luân phiên.

Nếu hệ thống là PCCC hoặc hệ thống áp lực cao, cần chọn PN theo thiết kế và tiêu chuẩn áp dụng, không chọn theo cảm tính.

Bảng gợi ý bố trí van Shinyi cho cụm bơm dự phòng

Bảng checklist chọn van Shinyi cho máy bơm dự phòng

Lưu ý khi vận hành cụm bơm dự phòng

Bơm dự phòng không nên để quá lâu mà không chạy thử. Nếu bơm ít hoạt động, van có thể bị kẹt, gioăng lão hóa, Y lọc nghẹt hoặc van một chiều đóng mở không linh hoạt.

Khi vận hành cần chú ý:

• Chạy thử bơm dự phòng định kỳ.
• Kiểm tra van khóa có đang mở đúng trạng thái không.
• Kiểm tra van một chiều có đóng kín không.
• Theo dõi áp lực khi chuyển từ bơm chính sang bơm dự phòng.
• Kiểm tra tiếng kêu khi bơm dừng.
• Kiểm tra rung tại khớp nối mềm.
• Vệ sinh Y lọc nếu có dấu hiệu tụt áp.
• Không đóng mở van quá đột ngột trên tuyến áp lực cao.
• Ghi nhận trạng thái van sau mỗi lần bảo trì.

Với hệ thống PCCC, không được tự ý đóng van hoặc cô lập bơm khi chưa có quy trình và người phụ trách cho phép, vì điều này có thể làm mất khả năng chữa cháy của hệ thống.

Những lỗi thường gặp khi lắp van cho bơm dự phòng

Một số lỗi thường gặp gồm:

• Không lắp van một chiều riêng cho từng bơm.
• Lắp van một chiều sai chiều.
• Không có van khóa để cô lập bơm dự phòng.
• Chọn DN van nhỏ hơn đường ống.
• Chọn PN thấp hơn áp lực sau bơm.
• Không lắp khớp nối mềm dù bơm rung mạnh.
• Dùng khớp nối mềm để bù lệch đường ống quá mức.
• Không vệ sinh Y lọc trước khi chạy thử.
• Để bơm dự phòng quá lâu không chạy.
• Không kiểm tra trạng thái van sau bảo trì.
• Lắp van ở vị trí khó thao tác, khó tháo.

Những lỗi này có thể khiến bơm dự phòng không phát huy tác dụng khi cần, thậm chí làm hệ thống mất áp hoặc dừng cấp nước.

Bảo trì van Shinyi tại khu vực bơm dự phòng

Van tại khu vực bơm dự phòng cần được kiểm tra định kỳ cùng với lịch chạy thử bơm. Việc này giúp phát hiện sớm tình trạng kẹt van, rò rỉ, rung, nghẹt lọc hoặc van một chiều không kín.

Nên kiểm tra:

• Van khóa đóng mở có nhẹ không.
• Van một chiều có kẹt, kêu hoặc rung không.
• Mặt bích có rò rỉ không.
• Bulong có lỏng do rung không.
• Khớp nối mềm có nứt, phồng hoặc lệch không.
• Y lọc có bị nghẹt không.
• Van xả khí có hoạt động bình thường không.
• Áp lực đầu hút và đầu đẩy có bất thường không.
• Bơm dự phòng có đạt lưu lượng khi chạy thử không.

Bảo trì đúng giúp cụm bơm dự phòng sẵn sàng vận hành, giảm rủi ro khi bơm chính gặp sự cố.

Kết luận

Van Shinyi lắp tại khu vực máy bơm dự phòng cần được chọn và bố trí theo đúng chức năng của từng vị trí. Trên đường hút cần chú ý van khóa, Y lọc nếu nguồn nước có cặn và hạn chế cản dòng. Trên đường đẩy cần có van một chiều để chống nước chảy ngược, van khóa để cô lập bơm khi bảo trì và khớp nối mềm để giảm rung truyền sang đường ống.

Khi chọn van, cần kiểm tra đúng DN, PN, áp lực bơm, lưu lượng, chiều lắp, nguy cơ va đập nước, điều kiện bảo trì và yêu cầu vận hành luân phiên giữa bơm chính và bơm dự phòng. Với vị trí sau bơm cần chống nước hồi và bảo vệ bơm đang dừng, bạn có thể tham khảo thêm danh mục Van một chiều Shinyi để chọn loại phù hợp cho từng cụm bơm.
