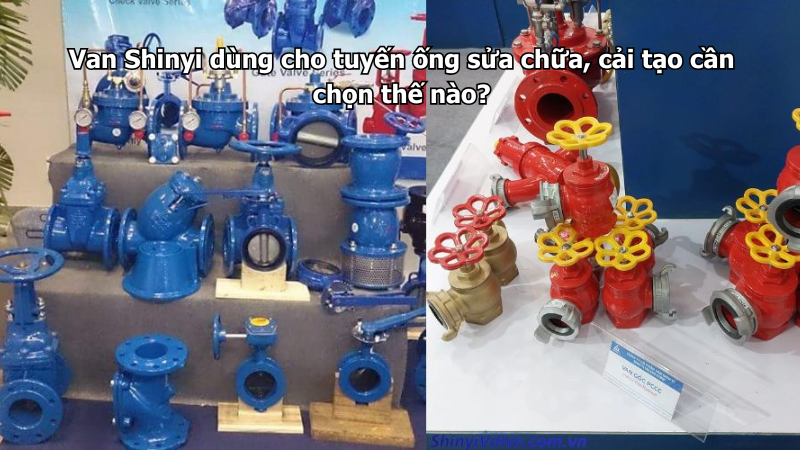

Van Shinyi dùng cho tuyến ống sửa chữa, cải tạo cần chọn thế nào?

Tuyến ống sửa chữa, cải tạo thường phức tạp hơn tuyến ống lắp mới vì phải xử lý trên nền hệ thống cũ. Đường ống có thể đã xuống cấp, mặt bích không đồng bộ, không gian thao tác chật, áp lực thay đổi, nhiều cặn bẩn hoặc khó xác định chính xác tiêu chuẩn kết nối ban đầu.

Khi chọn van Shinyi cho tuyến ống sửa chữa, cải tạo, người dùng cần kiểm tra kỹ DN, PN, kiểu kết nối, vị trí lắp đặt, tình trạng đường ống cũ, mục đích sử dụng van và khả năng bảo trì sau này. Nếu chọn sai, van có thể không khớp mặt bích, rò rỉ, đóng mở nặng, làm nước yếu hoặc phải sửa lại nhiều lần.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho hệ thống cấp nước, sửa chữa đường ống, cải tạo phòng bơm, khu dân cư, nhà máy và công trình hạ tầng.

Tuyến ống sửa chữa, cải tạo có gì khác tuyến ống lắp mới?

Tuyến ống lắp mới thường có bản vẽ, thông số kỹ thuật rõ ràng và các thiết bị được chọn đồng bộ từ đầu. Trong khi đó, tuyến ống sửa chữa, cải tạo thường phải làm việc trên hệ thống đã vận hành nhiều năm, có thể đã thay đổi qua nhiều lần sửa trước đó.

Một số đặc điểm thường gặp gồm:

• Đường ống cũ bị rỉ, bám cặn hoặc ăn mòn.
• Mặt bích không còn chuẩn hoặc đã bị biến dạng.
• Bulong, gioăng cũ khó tháo.
• Không gian lắp đặt chật, khó thao tác.
• DN thực tế có thể khác với thông tin ban đầu.
• Tiêu chuẩn mặt bích không rõ ràng.
• Hệ thống không thể dừng nước quá lâu.
• Áp lực và lưu lượng thay đổi so với thiết kế ban đầu.
• Cần thay van nhanh để giảm thời gian gián đoạn vận hành.

Vì vậy, khi chọn van Shinyi cho tuyến cải tạo, không nên chọn theo cảm tính hoặc chỉ dựa vào van cũ nhìn bên ngoài.

Van Shinyi có phù hợp cho tuyến ống sửa chữa, cải tạo không?

Van Shinyi có thể phù hợp cho tuyến ống sửa chữa, cải tạo nếu chọn đúng loại van và đúng thông số thực tế. Trong các hệ thống cải tạo, van Shinyi có thể dùng để thay thế van cũ, bổ sung van khóa, chia tuyến, chống chảy ngược, lọc cặn, xả khí hoặc phục vụ bảo trì sau này.

Tùy từng vị trí, có thể chọn van cổng Shinyi, van bướm Shinyi, van một chiều Shinyi, y lọc Shinyi hoặc van xả khí Shinyi. Điều quan trọng là phải xác định rõ van lắp ở đâu, nhiệm vụ là gì và điều kiện đường ống cũ hiện tại ra sao.

Với tuyến ống sửa chữa, việc khảo sát thực tế trước khi đặt van là bước rất quan trọng.

Vì sao cần khảo sát kỹ trước khi chọn van?

Trong công trình cải tạo, nếu chọn van sai ngay từ đầu, chi phí phát sinh có thể lớn hơn rất nhiều so với lắp mới. Van có thể không vừa mặt bích, thiếu bulong, sai chiều dài lắp đặt, sai tiêu chuẩn kết nối hoặc không đủ không gian thao tác.

Khảo sát kỹ giúp tránh các lỗi như:

• Van không khớp DN đường ống.
• Mặt bích lệch lỗ bulong.
• Van quá dài hoặc quá ngắn so với khoảng trống cũ.
• Không xoay được tay quay do vướng tường, sàn, thiết bị.
• Không tháo được y lọc để vệ sinh.
• Lắp van một chiều sai chiều dòng chảy.
• Chọn PN không phù hợp với áp lực hiện tại.
• Chọn van nhỏ hơn đường ống làm giảm lưu lượng.
• Không có van khóa để cô lập khi bảo trì lần sau.

Do đó, trước khi mua van, cần đo thực tế và kiểm tra kỹ toàn bộ vị trí lắp đặt.

Kiểm tra DN thực tế của đường ống

DN là thông số đầu tiên cần kiểm tra khi chọn van Shinyi cho tuyến ống sửa chữa, cải tạo. Không nên chỉ dựa vào lời mô tả hoặc kích thước ước lượng, vì nhiều hệ thống cũ đã từng thay đổi đường ống, nối côn, thu nhỏ hoặc mở rộng qua nhiều lần sửa chữa.

Cần kiểm tra:

• Đường ống tại vị trí lắp van là DN bao nhiêu.
• Van cũ đang dùng DN bao nhiêu.
• Có côn thu trước hoặc sau van không.
• Tuyến đó là ống chính hay ống nhánh.
• Lưu lượng cần duy trì sau khi thay van.
• Mặt bích hiện tại có đúng DN tiêu chuẩn không.

Nếu chọn van nhỏ hơn đường ống, nước có thể yếu, tổn thất áp tăng và hệ thống vận hành kém hơn. Nếu chọn van lớn hơn, việc lắp đặt có thể phức tạp, phải dùng thêm côn thu hoặc sửa lại đoạn ống.

Kiểm tra PN và áp lực làm việc

PN của van phải phù hợp với áp lực thực tế của hệ thống. Với tuyến ống cũ, áp lực có thể đã thay đổi so với thiết kế ban đầu do thay bơm, tăng áp, mở rộng tuyến hoặc thay đổi nhu cầu sử dụng.

Khi chọn van Shinyi, cần kiểm tra:

• Áp lực vận hành bình thường.
• Áp lực lớn nhất có thể xảy ra.
• Hệ thống có bơm tăng áp không.
• Có va đập nước khi bơm dừng không.
• Tuyến ống dùng PN10 hay PN16.
• Mặt bích, gioăng, bulong có đồng bộ với cấp áp không.

Không nên chọn van PN thấp hơn hệ thống chỉ để tiết kiệm chi phí. Với tuyến cải tạo, rò rỉ sau khi thay van thường rất mất thời gian xử lý.

Kiểm tra tiêu chuẩn mặt bích

Tiêu chuẩn mặt bích là điểm rất dễ sai khi thay van trên tuyến ống cũ. Hai van cùng DN chưa chắc đã lắp vừa nếu tiêu chuẩn mặt bích, số lỗ, khoảng cách lỗ hoặc đường kính tâm lỗ khác nhau.

Trước khi chọn van, cần kiểm tra:

• Số lỗ bulong trên mặt bích.
• Đường kính lỗ bulong.
• Khoảng cách tâm lỗ.
• Đường kính ngoài mặt bích.
• Độ dày mặt bích.
• Mặt bích có bị cong, méo, rỗ hay mòn không.
• Gioăng cũ dùng loại nào.
• Có cần thay mặt bích mới hay không.

Nếu mặt bích cũ đã hư, không nên cố lắp van mới vào mặt bích kém chất lượng, vì nguy cơ rò rỉ rất cao.

Chọn van cổng Shinyi cho tuyến cải tạo khi nào?

Van cổng Shinyi phù hợp với tuyến ống sửa chữa, cải tạo khi vị trí đó cần khóa nước ổn định, ít đóng mở và cần dòng chảy thông thoáng khi mở hoàn toàn. Đây là lựa chọn phù hợp cho tuyến chính, tuyến nhánh lớn, đầu nguồn nước tổng hoặc vị trí cần cô lập khu vực để bảo trì.

Van cổng Shinyi phù hợp khi:

• Cần thay van khóa tổng cũ.
• Cần bổ sung van cô lập tuyến ống.
• Tuyến ống ít đóng mở, thường mở lâu dài.
• Cần giảm cản dòng khi van mở hoàn toàn.
• Đường ống chôn ngầm có hố van.
• Vị trí cần đóng kín khi sửa chữa.
• Hệ thống cấp nước, xử lý nước, khu dân cư hoặc nhà máy.

Lưu ý, van cổng không nên dùng để điều tiết lưu lượng thường xuyên ở trạng thái mở lưng chừng.

Chọn van bướm Shinyi cho tuyến cải tạo khi nào?

Van bướm Shinyi phù hợp với tuyến cải tạo có đường ống vừa và lớn, cần tiết kiệm không gian, đóng mở nhanh và thao tác thuận tiện. Với các phòng bơm cũ, hố kỹ thuật chật hoặc tuyến ống cần thay van nhanh, van bướm có thể là lựa chọn hợp lý.

Van bướm Shinyi phù hợp khi:

• Đường ống có kích thước lớn.
• Không gian lắp đặt hạn chế.
• Cần đóng mở nhanh hơn van cổng.
• Vị trí thao tác thường xuyên hơn.
• Hệ thống cấp nước, PCCC, xử lý nước, nước tuần hoàn.
• Cần thay thế van cũ nhưng vẫn giữ bố trí gọn.
• Tuyến ống có đủ mặt bích phù hợp.

Với đường ống lớn, nên ưu tiên van bướm tay quay để đóng mở nhẹ và kiểm soát tốt hơn.

Chọn van một chiều Shinyi khi cải tạo sau bơm

Trong nhiều hệ thống cũ, van một chiều sau bơm bị kêu, rung, kẹt hoặc đóng không kín do sử dụng lâu ngày. Khi cải tạo phòng bơm hoặc thay cụm bơm, cần kiểm tra lại van một chiều.

Van một chiều Shinyi phù hợp khi:

• Cần chống nước chảy ngược về bơm.
• Hệ thống có bơm tăng áp.
• Hệ thống nhiều bơm chạy luân phiên.
• Van cũ bị kêu lạch cạch hoặc rò ngược.
• Bơm rung khi dừng.
• Cần bảo vệ máy bơm và đường ống sau bơm.

Khi thay van một chiều, cần lắp đúng chiều mũi tên, đúng DN, đúng PN và không nên lắp quá sát đầu ra bơm nếu dòng nước còn xoáy mạnh.

Có nên bổ sung y lọc Shinyi khi cải tạo hệ thống cũ?

Rất nên cân nhắc nếu hệ thống cũ có nhiều cặn, rỉ sét, bùn cát hoặc thường xuyên làm nghẹt đồng hồ, van một chiều, bơm và thiết bị phía sau. Y lọc Shinyi giúp giữ lại một phần cặn để bảo vệ thiết bị.

Y lọc nên cân nhắc tại:

• Trước máy bơm.
• Trước đồng hồ nước.
• Trước van một chiều.
• Trước thiết bị xử lý nước.
• Trước van điều khiển.
• Trước bộ trao đổi nhiệt hoặc thiết bị sản xuất.
• Sau đoạn ống cũ dễ phát sinh rỉ sét.

Tuy nhiên, khi bổ sung y lọc, cần chừa không gian mở nắp để vệ sinh. Nếu lắp y lọc ở vị trí quá chật, sau này rất khó bảo trì.

Có cần bổ sung van xả khí, xả đáy khi cải tạo không?

Khi cải tạo tuyến ống cũ, đây là thời điểm rất tốt để bổ sung các điểm xả khí và xả đáy nếu hệ thống trước đó chưa có hoặc bố trí chưa hợp lý.

Nên cân nhắc van xả khí khi:

• Tuyến ống có điểm cao dễ tụ khí.
• Nước chảy không đều, có tiếng kêu trong ống.
• Hệ thống thường xuyên phải xả cạn và cấp lại.
• Cuối tuyến nước yếu do nghi có khí.

Nên cân nhắc điểm xả đáy khi:

• Tuyến ống có nhiều cặn.
• Đường ống có điểm thấp tích bùn cát.
• Hệ thống cần súc rửa sau sửa chữa.
• Tuyến ống dài hoặc chôn ngầm khó vệ sinh.
• Nước cuối tuyến thường đục hoặc có rỉ sét.

Cải tạo hệ thống không chỉ là thay van cũ, mà còn là cơ hội để bố trí lại các điểm vận hành cho hợp lý hơn.

Chọn van theo không gian lắp đặt thực tế

Tuyến sửa chữa, cải tạo thường bị giới hạn không gian. Van mới có thể đúng DN, đúng PN nhưng vẫn không lắp được nếu chiều dài, tay quay, mặt bích hoặc hướng tháo lắp không phù hợp.

Cần kiểm tra:

• Khoảng cách giữa hai mặt bích.
• Chiều dài lắp đặt của van mới.
• Có đủ chỗ xoay tay quay không.
• Có đủ chỗ đưa bulong vào không.
• Có đủ chỗ tháo van khi cần bảo trì không.
• Y lọc có đủ chỗ mở nắp lấy lưới lọc không.
• Van một chiều có đủ không gian kiểm tra không.
• Đường ống có giá đỡ hay đang treo lệch không.

Không nên chọn van chỉ theo catalog mà bỏ qua kích thước lắp thực tế tại công trình.

Xử lý đường ống cũ trước khi lắp van mới

Trước khi lắp van Shinyi vào tuyến ống sửa chữa, cần xử lý đường ống cũ để tránh lỗi sau khi vận hành. Nếu mặt bích cũ bẩn, lệch hoặc còn cặn, van mới rất dễ rò rỉ.

Cần thực hiện:

• Xả hết áp trong tuyến ống trước khi tháo van.
• Vệ sinh mặt bích cũ.
• Loại bỏ gioăng cũ bám dính.
• Kiểm tra mặt bích có cong vênh không.
• Làm sạch cặn trong đoạn ống.
• Kiểm tra bulong cũ có còn dùng được không.
• Thay gioăng mới phù hợp.
• Căn chỉnh hai đầu ống trước khi lắp van.
• Không dùng bulong để kéo ép đường ống lệch.

Lắp van mới trên nền đường ống cũ nhưng không xử lý mặt bích và cặn bẩn thì khả năng rò rỉ rất cao.

Bảng checklist chọn van Shinyi cho tuyến ống sửa chữa, cải tạo

Bảng gợi ý chọn van theo mục đích cải tạo

Lưu ý khi thi công thay van trên tuyến đang vận hành

Nếu tuyến ống đang phục vụ cấp nước cho khu dân cư, nhà máy hoặc hệ thống sản xuất, thời gian dừng nước thường bị giới hạn. Vì vậy, cần chuẩn bị đầy đủ trước khi tháo van cũ.

Trước khi thi công, nên chuẩn bị:

• Van mới đúng DN, PN, kết nối.
• Gioăng mới đúng size.
• Bulong, đai ốc, long đen dự phòng.
• Dụng cụ tháo bulong cũ.
• Thiết bị nâng nếu van lớn.
• Phương án khóa nước và xả áp.
• Phương án thoát nước trong đường ống.
• Nhân sự thao tác đủ kinh nghiệm.
• Kế hoạch thử áp sau khi lắp.
• Vật tư dự phòng nếu mặt bích cũ hư.

Chuẩn bị kỹ giúp rút ngắn thời gian dừng nước và tránh phải tháo ra lắp lại nhiều lần.

Lưu ý sau khi lắp van Shinyi vào tuyến cải tạo

Sau khi lắp van mới, không nên đưa hệ thống vào vận hành ngay ở áp lực cao. Cần chạy thử, tăng áp từ từ và kiểm tra kỹ các vị trí kết nối.

Sau khi lắp, cần kiểm tra:

• Van đóng mở có nhẹ không.
• Có rò rỉ tại mặt bích không.
• Gioăng có bị ép lệch không.
• Bulong đã siết đều chưa.
• Van một chiều có đúng chiều không.
• Y lọc có đúng hướng dòng chảy không.
• Đường ống có rung bất thường không.
• Áp lực sau khi vận hành có ổn định không.
• Có cần siết kiểm tra lại sau một thời gian không.

Với tuyến cải tạo, nên theo dõi thêm trong vài ngày đầu vì đường ống cũ có thể phát sinh rò rỉ sau khi hệ thống chịu áp trở lại.

Những lỗi thường gặp khi chọn van cho tuyến cải tạo

Một số lỗi thường gặp gồm:

• Chọn van theo thông tin cũ nhưng không đo thực tế.
• Không kiểm tra tiêu chuẩn mặt bích.
• Chọn sai chiều dài lắp đặt.
• Không thay gioăng mới khi lắp van.
• Dùng lại bulong cũ đã rỉ, mòn ren.
• Không vệ sinh mặt bích trước khi lắp.
• Không xả áp hết trước khi tháo van cũ.
• Chọn van nhỏ hơn đường ống để tiết kiệm.
• Không chừa không gian bảo trì y lọc.
• Không thử áp sau khi hoàn thành.
• Không kiểm tra van một chiều đúng hướng.
• Không bổ sung điểm xả khí, xả đáy khi hệ thống đang cần.

Tránh các lỗi này giúp quá trình sửa chữa nhanh hơn, ít phát sinh và hệ thống ổn định hơn sau cải tạo.

Kết luận

Van Shinyi dùng cho tuyến ống sửa chữa, cải tạo cần chọn theo thực tế công trình, không chỉ dựa vào thông tin cũ hoặc kích thước ước lượng. Trước khi chọn van, cần kiểm tra DN, PN, tiêu chuẩn mặt bích, chiều dài lắp đặt, không gian thao tác, tình trạng đường ống cũ, lượng cặn và mục đích sử dụng tại từng vị trí.

Với tuyến cần khóa nước ổn định, có thể chọn van cổng Shinyi. Với đường ống lớn, không gian hạn chế, có thể dùng van bướm Shinyi. Sau máy bơm nên cân nhắc van một chiều. Hệ thống cũ nhiều cặn nên bổ sung y lọc và điểm xả đáy nếu cần.

Đối với các tuyến cải tạo cần thay van khóa, cô lập khu vực, sửa chữa đường ống và đảm bảo vận hành ổn định sau thi công, bạn có thể tham khảo thêm danh mục Van cổng Shinyi để chọn loại phù hợp.
