Khi chọn van cho hệ thống cấp nước, rất nhiều người chỉ quan tâm đến kích cỡ DN mà quên kiểm tra cấp áp PN10 hay PN16. Đây là thông số rất quan trọng, ảnh hưởng trực tiếp đến khả năng chịu áp, độ kín, tiêu chuẩn mặt bích và độ an toàn khi vận hành. Khi lựa chọn Van Shinyi chính hãng, người dùng cần hiểu rõ PN10, PN16 là gì, khi nào chọn PN10, khi nào nên chọn PN16 và cần kiểm tra thêm những yếu tố nào trước khi lắp đặt.

PN10 và PN16 trên van Shinyi nghĩa là gì?

PN là ký hiệu thể hiện cấp áp danh nghĩa của van, thường dùng để nhận biết khả năng làm việc của van theo tiêu chuẩn thiết kế. PN10 thường được hiểu là cấp áp danh nghĩa 10 bar, còn PN16 là cấp áp danh nghĩa 16 bar trong điều kiện tiêu chuẩn.

Tuy nhiên, khi chọn van thực tế, không nên chỉ hiểu đơn giản “PN16 chịu áp cao hơn PN10” rồi chọn theo cảm tính. Người dùng cần đối chiếu với áp lực vận hành, áp lực cao nhất, áp lực thử, nhiệt độ, môi trường nước và tiêu chuẩn mặt bích của hệ thống.

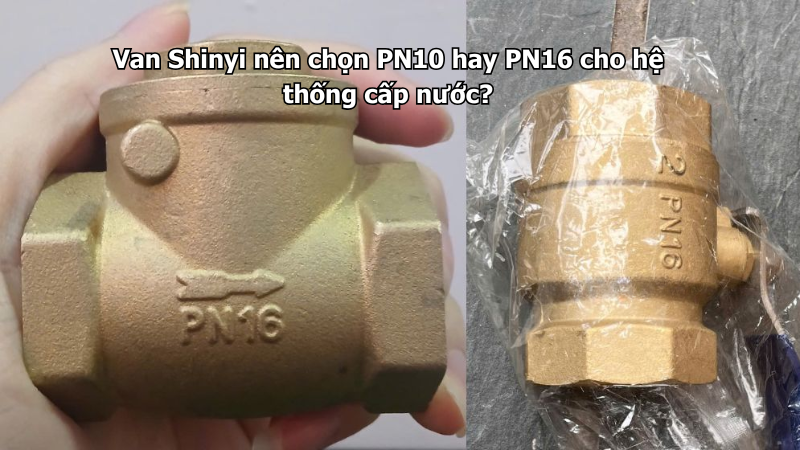

Van Shinyi nên chọn PN10 hay PN16 cho hệ thống cấp nước?

Nếu hệ thống cấp nước có áp lực thấp đến trung bình, tuyến ống đơn giản, không có áp lực bơm quá lớn và bản vẽ thiết kế yêu cầu PN10, người dùng có thể chọn van Shinyi PN10. Nếu hệ thống có máy bơm, cấp nước tòa nhà, trạm bơm, PCCC, tuyến ống chính, áp lực cao hơn hoặc yêu cầu an toàn lớn hơn, nên cân nhắc PN16 theo thiết kế kỹ thuật.

Quan trọng nhất là phải chọn theo áp lực thực tế và tiêu chuẩn của đường ống. Không nên tự ý đổi PN10 sang PN16 hoặc ngược lại nếu chưa kiểm tra tiêu chuẩn mặt bích, vì cùng DN nhưng PN10 và PN16 có thể khác thông số kết nối ở một số kích cỡ hoặc tiêu chuẩn.

Khi nào có thể chọn van Shinyi PN10?

1. Hệ thống cấp nước áp lực thấp đến trung bình

Van Shinyi PN10 có thể phù hợp với các hệ thống cấp nước có áp lực làm việc không quá cao, ví dụ tuyến cấp nước sinh hoạt thông thường, hệ thống nước kỹ thuật nhẹ, cấp nước khu vực thấp tầng hoặc nhánh đường ống không chịu áp lực lớn.

Tuy nhiên, vẫn cần kiểm tra áp lực thực tế bằng thông số thiết kế hoặc đồng hồ áp. Không nên ước lượng theo cảm tính vì áp lực nước có thể thay đổi theo bơm, độ cao, thời điểm vận hành và trạng thái đóng mở van.

2. Hệ thống đã thiết kế theo tiêu chuẩn PN10

Nếu bản vẽ, hồ sơ kỹ thuật hoặc mặt bích đường ống đã thiết kế theo PN10, người dùng nên chọn van cùng tiêu chuẩn để đảm bảo khớp lỗ bulong, gioăng và khả năng lắp đặt. Việc chọn sai tiêu chuẩn có thể làm van không lắp vừa hoặc gây rò tại mặt bích.

Trong các công trình có bản vẽ, nên ưu tiên thông số trên hồ sơ thiết kế thay vì chọn theo thói quen.

3. Đường ống nhánh không chịu áp lớn

Một số đường ống nhánh trong hệ thống cấp nước có áp lực thấp hơn tuyến chính. Nếu kỹ thuật xác nhận áp lực phù hợp, van PN10 có thể đáp ứng tốt và giúp tối ưu chi phí đầu tư.

Dù vậy, không nên dùng PN10 cho các vị trí gần máy bơm, tuyến đẩy áp lực cao hoặc hệ thống có nguy cơ sốc áp nếu chưa được kiểm tra kỹ.

Khi nào nên chọn van Shinyi PN16?

1. Hệ thống có máy bơm hoặc bơm tăng áp

Sau máy bơm, áp lực thường cao hơn nhiều vị trí khác trong hệ thống. Khi bơm khởi động, dừng hoặc thay đổi chế độ vận hành, áp lực có thể dao động. Vì vậy, với đường ống gần máy bơm, tuyến ống đẩy, bơm tăng áp hoặc trạm bơm, PN16 thường là lựa chọn an toàn hơn nếu phù hợp thiết kế.

Ngoài cấp áp của van, cần kiểm tra thêm van một chiều, van khóa, y lọc, khớp nối và giá đỡ đường ống để giảm rủi ro rung, sốc áp và rò rỉ.

2. Hệ thống cấp nước tòa nhà cao tầng

Tòa nhà cao tầng có áp lực nước thay đổi theo tầng và theo vùng cấp nước. Khu vực gần bơm tăng áp, đường ống đứng hoặc tuyến cấp lên tầng cao thường yêu cầu van chịu áp tốt hơn. Trong nhiều trường hợp, PN16 được cân nhắc để tăng độ an toàn cho hệ thống.

Tuy nhiên, vẫn cần kiểm tra bản vẽ thiết kế vì không phải mọi vị trí trong tòa nhà đều cần cùng một cấp áp.

3. Hệ thống PCCC

Hệ thống PCCC thường yêu cầu áp lực ổn định, khả năng thử áp và tiêu chuẩn nghiệm thu rõ ràng. Với hệ này, việc chọn PN10 hay PN16 không nên tự quyết theo giá mà phải căn cứ theo hồ sơ thiết kế, áp lực thử và yêu cầu công trình.

Nếu hệ thống yêu cầu PN16, cần chọn van đúng PN16, đúng DN, đúng tiêu chuẩn bích và có chứng từ phù hợp khi cần nghiệm thu.

4. Tuyến ống chính, trạm bơm, cấp nước đô thị

Các tuyến ống chính thường phục vụ lưu lượng lớn và có vai trò quan trọng trong toàn hệ thống. Nếu tuyến ống có áp lực cao hơn, vận hành liên tục hoặc nằm gần trạm bơm, PN16 có thể phù hợp hơn PN10.

Ở các vị trí này, van không chỉ cần chịu áp mà còn cần độ kín, độ bền mặt bích, gioăng phù hợp và khả năng bảo trì lâu dài.

5. Hệ thống có nguy cơ sốc áp

Sốc áp có thể xảy ra khi bơm dừng đột ngột, van đóng mở nhanh hoặc dòng nước thay đổi tốc độ bất thường. Nếu hệ thống có nguy cơ sốc áp, nên kiểm tra kỹ cấp áp của van, van một chiều, van xả khí, van thủy lực và các thiết bị bảo vệ áp lực khác.

Trong trường hợp này, PN16 có thể là lựa chọn phù hợp hơn PN10 nếu hệ thống cho phép và tiêu chuẩn kết nối đồng bộ.

Bảng so sánh van Shinyi PN10 và PN16

Các thông số cần kiểm tra trước khi chọn PN10 hay PN16

1. Áp lực vận hành thực tế

Đây là thông số quan trọng nhất. Người dùng cần biết hệ thống cấp nước đang vận hành ở áp lực bao nhiêu. Nếu áp lực vận hành thấp và ổn định, PN10 có thể phù hợp. Nếu áp lực cao hơn, thay đổi theo bơm hoặc có yêu cầu an toàn lớn hơn, cần cân nhắc PN16.

Không nên chọn theo cảm giác “nhà dân thì PN10, công trình thì PN16” một cách máy móc. Mỗi hệ thống cần kiểm tra bằng thông số thực tế.

2. Áp lực cao nhất của hệ thống

Ngoài áp lực vận hành bình thường, cần tính đến áp lực cao nhất có thể xảy ra. Ví dụ, khi bơm chạy đồng thời, van đóng mở, hệ thống thay đổi lưu lượng hoặc đường ống bị chặn cục bộ, áp lực có thể tăng cao hơn bình thường.

Nếu chỉ chọn theo áp lực trung bình mà bỏ qua áp lực cao nhất, van có thể rò hoặc hư gioăng sau thời gian sử dụng.

3. Áp lực thử khi nghiệm thu

Nhiều công trình phải thử áp sau khi lắp đặt. Áp lực thử thường cao hơn áp lực vận hành. Vì vậy, khi chọn van Shinyi cho công trình, cần biết áp lực thử yêu cầu để chọn cấp áp phù hợp.

Đặc biệt với PCCC, trạm bơm, nhà máy và tòa nhà cao tầng, áp lực thử là thông số không nên bỏ qua.

4. Tiêu chuẩn mặt bích

PN10 và PN16 không chỉ liên quan đến áp lực mà còn có thể liên quan đến tiêu chuẩn mặt bích. Cần kiểm tra số lỗ bulong, đường kính lỗ, khoảng cách tâm lỗ, đường kính ngoài mặt bích và tiêu chuẩn kết nối của đường ống.

Nếu đường ống đang dùng mặt bích PN10 mà chọn van PN16 không khớp, việc lắp đặt có thể gặp khó khăn. Ngược lại, dùng van PN10 cho đường ống yêu cầu PN16 cũng có thể không đảm bảo an toàn.

5. Kích cỡ DN

Cùng là PN10 hoặc PN16 nhưng mỗi kích cỡ DN sẽ có kích thước và yêu cầu lắp đặt khác nhau. Khi đặt hàng, cần ghi rõ DN, PN, tiêu chuẩn bích và loại van.

Ví dụ, không nên chỉ nói “lấy van Shinyi mặt bích” mà cần ghi rõ van cổng DN100 PN16 hoặc van bướm DN150 PN10 theo yêu cầu thực tế.

6. Vị trí lắp đặt

Vị trí lắp quyết định mức độ an toàn cần thiết. Van lắp trên nhánh nhỏ áp lực thấp khác với van lắp sau máy bơm, tuyến ống chính hoặc hệ PCCC. Cùng một hệ cấp nước nhưng mỗi vị trí có thể dùng cấp áp khác nhau nếu thiết kế cho phép.

7. Loại van Shinyi cần dùng

Van cổng, van bướm, van một chiều, y lọc, van xả khí hoặc van thủy lực đều có vai trò khác nhau. Khi chọn PN10 hay PN16, cần chọn đúng theo từng loại van và vị trí lắp đặt.

Không nên chỉ chọn cấp áp chung cho toàn bộ vật tư nếu hệ thống có nhiều khu vực áp lực khác nhau.

Gợi ý chọn PN10 hay PN16 theo từng hệ thống cấp nước

Có nên chọn PN16 thay PN10 để “cho chắc” không?

PN16 có khả năng chịu áp danh nghĩa cao hơn PN10, nhưng không có nghĩa lúc nào cũng nên chọn PN16 để thay PN10. Nếu hệ thống đã thiết kế PN10, mặt bích PN10 và áp lực phù hợp, việc chọn PN16 có thể làm tăng chi phí không cần thiết hoặc gặp vấn đề nếu tiêu chuẩn bích không khớp.

Ngược lại, nếu hệ thống cần PN16 mà lại chọn PN10 để tiết kiệm chi phí, rủi ro sẽ lớn hơn nhiều. Van có thể rò, hư gioăng, không đạt thử áp hoặc mất an toàn khi vận hành.

Cách đúng là chọn theo thiết kế và áp lực thực tế, không chọn theo cảm tính.

Lưu ý khi lắp van Shinyi PN10 hoặc PN16

Trước khi lắp, cần kiểm tra ký hiệu trên thân van, tem nhãn, catalogue hoặc thông số kỹ thuật để xác nhận đúng PN. Sau đó kiểm tra mặt bích đường ống có khớp với mặt bích van không.

Khi lắp, cần đặt gioăng đúng tâm, căn chỉnh hai mặt bích thẳng hàng và siết bulong đều theo đường chéo. Không nên ép van vào giữa hai mặt bích lệch tâm vì có thể làm gioăng bị lệch, gây rò khi thử áp.

Sau khi lắp xong, cần thử kín, kiểm tra rò rỉ tại mặt bích, thân van, nắp van và các vị trí kết nối. Với hệ thống có máy bơm, cần kiểm tra thêm rung động, tiếng ồn và áp lực khi bơm khởi động hoặc dừng.

Checklist chọn van Shinyi PN10 hay PN16

Những lỗi thường gặp khi chọn PN10 và PN16

Lỗi thường gặp nhất là nhầm PN với kích cỡ DN. DN là kích cỡ danh nghĩa của đường ống, còn PN là cấp áp danh nghĩa. Một van DN100 có thể có nhiều cấp áp khác nhau, vì vậy không thể chỉ chọn theo DN.

Lỗi thứ hai là chọn PN10 cho tuyến ống áp lực cao để tiết kiệm chi phí. Điều này có thể gây rò rỉ hoặc không đạt áp lực thử.

Lỗi thứ ba là chọn PN16 nhưng không kiểm tra mặt bích đường ống. Nếu tiêu chuẩn bích không khớp, van vẫn không lắp được dù cấp áp cao hơn.

Lỗi thứ tư là không tính đến sốc áp sau máy bơm. Hệ thống có bơm cần kiểm tra áp lực cao nhất và nguy cơ va đập nước, không chỉ kiểm tra áp lực ổn định.

Kết luận

Van Shinyi nên chọn PN10 hay PN16 cho hệ thống cấp nước phụ thuộc vào áp lực vận hành, áp lực cao nhất, áp lực thử, vị trí lắp đặt, loại van và tiêu chuẩn mặt bích. PN10 có thể phù hợp với hệ cấp nước áp lực thấp đến trung bình nếu thiết kế cho phép. PN16 thường được cân nhắc cho trạm bơm, tòa nhà cao tầng, PCCC, tuyến ống chính hoặc các vị trí có áp lực cao hơn.

Không nên chọn cấp áp chỉ theo giá hoặc theo thói quen. Để hệ thống kín, bền và an toàn, cần đối chiếu thông số thực tế với bản vẽ kỹ thuật trước khi mua. Với các tuyến ống cần van khóa chắc chắn, kết nối mặt bích và thường phải kiểm tra PN10, PN16 rõ ràng, bạn có thể tham khảo danh mục Van cổng Shinyi để chọn đúng sản phẩm phù hợp.
