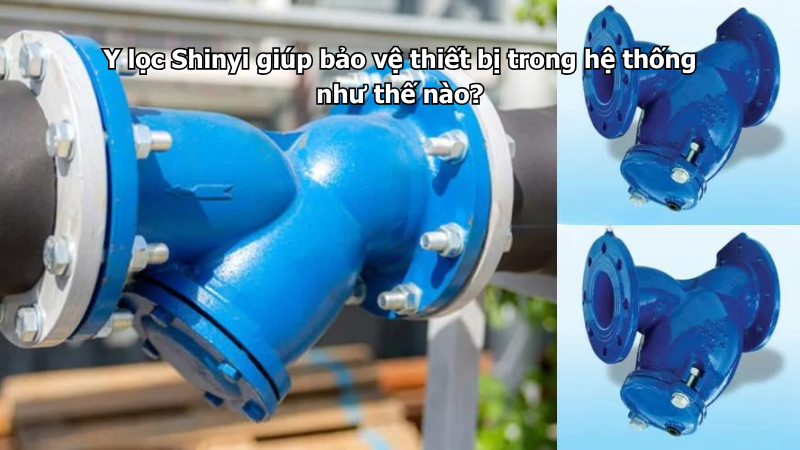

Y lọc Shinyi giúp bảo vệ thiết bị trong hệ thống như thế nào?

Trong hệ thống cấp nước, PCCC, xử lý nước, làm mát và phòng bơm, dòng nước có thể mang theo cát, mạt kim loại, gỉ sét, cặn đường ống hoặc vật liệu còn sót lại sau thi công. Nếu đi trực tiếp vào thiết bị, những tạp chất này có thể gây tắc nghẽn, mài mòn và làm giảm độ chính xác khi vận hành.

Y lọc Shinyi được lắp trước thiết bị cần bảo vệ để giữ lại cặn rắn trước khi dòng nước đi qua van, đồng hồ đo nước, máy bơm, bộ trao đổi nhiệt hoặc thiết bị điều khiển. Sử dụng đúng vị trí và vệ sinh định kỳ giúp giảm sự cố, kéo dài tuổi thọ thiết bị và duy trì lưu lượng ổn định.

Bạn có thể tham khảo các dòng Van Shinyi chính hãng dùng trong hệ thống cấp nước, PCCC, xử lý nước, phòng bơm và công trình hạ tầng.

Y lọc Shinyi hoạt động như thế nào?

Y lọc Shinyi có thân dạng chữ Y, bên trong bố trí một lưới lọc. Khi nước đi qua thân lọc, các hạt cặn lớn hơn khe lưới sẽ bị giữ lại, còn nước tiếp tục đi về phía sau.

Quá trình hoạt động gồm:

• Nước và cặn đi vào cửa đầu vào.
• Dòng nước đi qua lưới lọc.
• Cặn rắn được giữ lại trên bề mặt lưới.
• Nước đã được lọc sơ bộ đi đến thiết bị phía sau.
• Cặn tích tụ được lấy ra khi vệ sinh hoặc xả lọc.

Y lọc chỉ thực hiện chức năng lọc cơ học ban đầu. Thiết bị không thể loại bỏ chất hòa tan, vi khuẩn, mùi, màu hoặc những hạt nhỏ hơn kích thước khe lưới.

Y lọc Shinyi có thể giữ lại những loại cặn nào?

Khả năng giữ cặn phụ thuộc vào kích thước mắt lưới và đặc điểm của nguồn nước. Y lọc thường được sử dụng để giữ các tạp chất rắn như:

• Cát và sạn nhỏ.
• Gỉ sét bong ra từ đường ống.
• Mạt kim loại sau quá trình thi công.
• Cặn hàn và vụn vật liệu.
• Mảnh gioăng hoặc băng tan.
• Bùn cặn có kích thước phù hợp.
• Vảy cáu trong đường ống cũ.
• Rác nhỏ đi vào nguồn nước.
• Cặn phát sinh khi sửa chữa hệ thống.

Y lọc không phải thiết bị xử lý bùn đặc hoặc nguồn nước có quá nhiều rác. Với môi trường như vậy, cần bố trí công đoạn lắng, lọc thô hoặc thiết bị chuyên dụng trước khi nước đi vào hệ thống.

Bảo vệ van điều khiển và van giảm áp

Van điều khiển, van giảm áp và một số loại van thủy lực có các đường dẫn nhỏ, màng van, piston hoặc bộ phận chuyển động cần làm việc chính xác. Cặn rắn đi vào có thể làm tắc đường dẫn, xước bề mặt làm kín hoặc khiến van đóng không kín.

Lắp Y lọc Shinyi phía trước giúp:

• Giảm cặn đi vào khoang điều khiển.
• Hạn chế tắc đường ống tín hiệu.
• Bảo vệ màng và piston.
• Giảm nguy cơ van bị kẹt.
• Hạn chế rò nước qua vị trí làm kín.
• Giúp van điều chỉnh áp lực ổn định hơn.
• Kéo dài thời gian giữa các lần bảo trì.

Với van điều khiển có yêu cầu đặc biệt về độ sạch, cần chọn lưới lọc theo hướng dẫn kỹ thuật của thiết bị, không nên tự chọn mắt lưới quá lớn hoặc quá nhỏ.

Bảo vệ đồng hồ đo nước và thiết bị đo

Cặn rắn có thể ảnh hưởng đến cánh quạt, bộ phận đo hoặc đường truyền áp của đồng hồ. Khi cặn tích tụ, thiết bị có thể đo thiếu chính xác, bị kẹt hoặc tăng tổn thất áp lực.

Y lọc đặt trước đồng hồ giúp:

• Hạn chế cặn làm kẹt cánh quạt.
• Giảm mài mòn bộ phận chuyển động.
• Hỗ trợ duy trì độ chính xác khi đo.
• Giảm tần suất tháo đồng hồ để vệ sinh.
• Hạn chế hư hỏng do vật cứng va đập.
• Giữ đường đo áp sạch hơn.

Tuy nhiên, Y lọc cũng có thể làm dòng chảy bị xáo trộn. Vì vậy, cần tuân thủ yêu cầu về đoạn ống thẳng trước và sau đồng hồ, đồng thời không lắp lọc quá sát nếu tài liệu kỹ thuật của đồng hồ không cho phép.

Bảo vệ máy bơm

Cát, mạt kim loại và cặn cứng có thể làm mài mòn cánh bơm, phớt, trục và các khe hẹp bên trong máy bơm. Trong một số hệ thống, Y lọc được bố trí trước bơm để hạn chế tạp chất đi vào.

Thiết bị có thể giúp:

• Ngăn vật rắn đi vào cánh bơm.
• Giảm mài mòn phớt và bộ phận quay.
• Hạn chế nguy cơ kẹt cánh.
• Giảm rung và tiếng động do vật lạ.
• Hỗ trợ kéo dài tuổi thọ máy bơm.

Tuy nhiên, lắp Y lọc trên đường hút cần được tính toán cẩn thận. Lưới lọc bị bẩn sẽ làm tăng tổn thất áp, khiến bơm hút yếu, thiếu nước hoặc có nguy cơ xâm thực. Nếu nguồn nước hở có nhiều rác, rọ bơm hoặc thiết bị lọc đầu nguồn có thể phù hợp hơn.

Bảo vệ bộ trao đổi nhiệt và hệ thống làm mát

Bộ trao đổi nhiệt thường có các khe hoặc đường dẫn tương đối nhỏ. Khi cặn đi vào, bề mặt truyền nhiệt có thể bị bám bẩn, đường nước bị thu hẹp và hiệu suất làm mát giảm.

Y lọc Shinyi đặt trước thiết bị giúp:

• Hạn chế tắc các ống trao đổi nhiệt.
• Giảm cặn bám trên bề mặt truyền nhiệt.
• Duy trì lưu lượng nước tuần hoàn.
• Giảm chênh lệch áp bất thường.
• Hạn chế thiết bị quá nhiệt.
• Giảm thời gian dừng máy để vệ sinh.
• Hỗ trợ duy trì hiệu suất của hệ thống.

Đối với hệ thống chiller, HVAC hoặc nước tuần hoàn, cần theo dõi chênh lệch áp qua Y lọc để xác định thời điểm vệ sinh phù hợp.

Bảo vệ vòi phun và đầu phun

Vòi phun làm mát, tưới nước, phun sương và một số đầu phun kỹ thuật có lỗ thoát nhỏ. Chỉ một lượng cặn nhỏ cũng có thể làm tia nước yếu, lệch hướng hoặc tắc hoàn toàn.

Y lọc giúp:

• Giữ lại cặn trước khi đến vòi phun.
• Hạn chế tắc lỗ phun.
• Duy trì lưu lượng giữa các đầu phun.
• Giảm tình trạng phun không đều.
• Hạn chế tháo từng đầu phun để vệ sinh.
• Bảo vệ thiết bị điều khiển phía trước vòi phun.

Nếu đầu phun có lỗ rất nhỏ, Y lọc thông thường có thể chưa đủ. Hệ thống có thể cần thêm bộ lọc tinh với cấp lọc phù hợp.

Bảo vệ van điện từ và thiết bị tự động

Van điện từ có khe dòng chảy, màng van hoặc lỗ cân bằng tương đối nhỏ. Cặn bẩn có thể khiến van đóng không kín, mở chậm hoặc không hoạt động.

Lắp Y lọc trước van điện từ giúp:

• Hạn chế tắc lỗ cân bằng.
• Bảo vệ màng van.
• Giảm nguy cơ van bị kẹt.
• Hạn chế rò nước khi van đóng.
• Giúp quá trình đóng mở ổn định hơn.
• Giảm số lần tháo van để vệ sinh.

Vị trí Y lọc cần đủ gần để bảo vệ van nhưng vẫn phải có không gian tháo lưới lọc và thực hiện bảo trì.

Bảo vệ van một chiều

Van một chiều có thể bị kẹt bởi cặn, mảnh kim loại hoặc vật lạ. Khi đĩa van không thể trở về vị trí đóng, nước có thể chảy ngược về máy bơm hoặc khu vực phía trước.

Y lọc lắp đúng vị trí có thể:

• Giảm vật lạ mắc tại đĩa van.
• Hạn chế van đóng không kín.
• Giảm tiếng kêu do cặn va đập.
• Hỗ trợ van hoạt động ổn định.
• Giảm nguy cơ nước chảy ngược.

Tuy nhiên, cần kiểm tra tổn thất áp tổng thể. Không nên lắp quá nhiều thiết bị liên tiếp trên đường ống nếu không thật sự cần thiết.

Bảo vệ hệ thống PCCC

Trong hệ thống PCCC, cặn từ đường ống có thể ảnh hưởng đến van điều khiển, đồng hồ, đầu phun và các bộ phận có đường dẫn nhỏ. Y lọc có thể được sử dụng tại những vị trí được thiết kế yêu cầu lọc cặn.

Khi sử dụng cần chú ý:

• Không làm giảm lưu lượng chữa cháy yêu cầu.
• Chọn kích cỡ đúng với đường ống.
• Kiểm soát tình trạng tắc lưới lọc.
• Bố trí vị trí dễ kiểm tra.
• Tuân thủ hồ sơ thiết kế và tiêu chuẩn áp dụng.
• Không tự ý bổ sung Y lọc vào tuyến chính nếu chưa tính tổn thất áp.

Trong hệ thống PCCC, khả năng cung cấp đủ lưu lượng và áp lực luôn phải được ưu tiên. Vì vậy, mọi thay đổi cần được kiểm tra kỹ thuật trước khi thực hiện.

Y lọc Shinyi nên lắp trước hay sau thiết bị?

Y lọc thường được lắp trước thiết bị cần bảo vệ theo chiều dòng chảy. Vị trí này giúp giữ cặn trước khi cặn đi vào van, đồng hồ, bộ trao đổi nhiệt hoặc máy móc.

Một số cách bố trí phổ biến:

Cần dựa vào mũi tên trên thân Y lọc để xác định đúng chiều dòng nước. Lắp ngược chiều sẽ làm giảm hiệu quả và gây khó khăn khi vệ sinh.

Cơ chế bảo vệ thiết bị của Y lọc Shinyi

Y lọc giúp giảm rủi ro nhưng không thể bảo vệ hoàn toàn nếu nguồn nước quá bẩn, lưới chọn sai hoặc thiết bị không được vệ sinh.

Chọn kích thước mắt lưới như thế nào?

Mắt lưới quyết định kích thước hạt cặn được giữ lại. Lưới càng nhỏ thì khả năng giữ cặn mịn càng cao, nhưng tổn thất áp cũng tăng và lưới dễ bị tắc hơn.

Khi lựa chọn cần cân nhắc:

• Yêu cầu độ sạch của thiết bị phía sau.
• Kích thước khe nhỏ nhất trong thiết bị.
• Mức độ cặn của nguồn nước.
• Lưu lượng vận hành.
• Áp lực cho phép bị suy giảm.
• Tần suất có thể thực hiện vệ sinh.
• Khả năng lắp đồng hồ đo chênh áp.

Không nên mặc định lưới càng mịn càng tốt. Lưới quá mịn trong nguồn nước nhiều cặn có thể nhanh chóng bị nghẹt và làm giảm lưu lượng toàn hệ thống.

Chọn DN và PN cho Y lọc Shinyi

Y lọc thường được chọn cùng kích cỡ danh nghĩa với đường ống. Thu nhỏ DN tại vị trí lọc có thể làm tăng vận tốc nước, tổn thất áp và tốc độ bám cặn.

Khi chọn cần kiểm tra:

• DN của đường ống.
• Lưu lượng lớn nhất.
• Vận tốc nước qua lọc.
• Áp lực làm việc.
• Áp lực lớn nhất của máy bơm.
• Cấp áp lực PN10 hoặc PN16 của hệ thống.
• Tiêu chuẩn kết nối mặt bích.
• Nhiệt độ và đặc tính của lưu chất.
• Vật liệu thân và lưới lọc.
• Tổn thất áp khi lưới sạch và khi có cặn.

PN của Y lọc, van khóa, mặt bích, gioăng và bulong cần đồng bộ với áp lực thiết kế.

Bảng checklist chọn Y lọc Shinyi

Lắp Y lọc Shinyi như thế nào để lọc cặn hiệu quả?

Y lọc cần được lắp đúng chiều và đúng tư thế để cặn tập trung trong khoang lọc thay vì quay trở lại đường ống.

Khi lắp trên đường ống ngang, phần nhánh chữ Y thường được hướng xuống dưới. Cách lắp này giúp cặn lắng vào khoang chứa và thuận tiện khi tháo nắp vệ sinh.

Các lưu ý quan trọng gồm:

• Kiểm tra mũi tên chỉ chiều dòng chảy.
• Lắp đúng DN và tiêu chuẩn mặt bích.
• Đặt khoang lưới ở vị trí có thể giữ cặn.
• Không lắp nắp xả hướng lên trên khi đường ống ngang.
• Chừa đủ khoảng trống để rút lưới.
• Có van khóa ở hai phía nếu cần bảo trì độc lập.
• Làm sạch đường ống trước khi vận hành.
• Căn chỉnh mặt bích thẳng tâm.
• Siết bulong đều và đối xứng.
• Không để tải trọng đường ống dồn lên thân lọc.
• Có giá đỡ cho tuyến ống lớn.
• Chạy thử và kiểm tra rò rỉ.

Nếu lắp trên đường ống đứng, cần kiểm tra hướng dòng chảy và hướng dẫn của đúng model. Không phải Y lọc nào cũng phù hợp với mọi tư thế lắp.

Tại sao Y lọc bị tắc lại làm hại thiết bị?

Khi lưới giữ quá nhiều cặn, tiết diện dòng chảy giảm và tổn thất áp tăng. Thiết bị phía sau có thể không nhận đủ nước dù Y lọc ban đầu được lắp để bảo vệ.

Y lọc bị tắc có thể gây:

• Máy bơm thiếu nước nếu lắp trên đường hút.
• Van điều khiển hoạt động thiếu ổn định.
• Đồng hồ đo sai do lưu lượng giảm.
• Bộ trao đổi nhiệt không đủ nước làm mát.
• Vòi phun yếu hoặc không đều.
• Áp lực phía sau giảm bất thường.
• Tiêu hao năng lượng tăng.
• Hệ thống rung hoặc phát ra tiếng động.

Do đó, Y lọc chỉ bảo vệ hiệu quả khi được vệ sinh đúng thời điểm.

Cách nhận biết Y lọc cần vệ sinh

Một số dấu hiệu thường gặp gồm:

• Áp lực phía sau lọc giảm.
• Lưu lượng nước yếu hơn bình thường.
• Chênh lệch áp hai phía tăng.
• Máy bơm vận hành không ổn định.
• Thiết bị phía sau báo thiếu lưu lượng.
• Vòi phun hoạt động không đều.
• Hệ thống phát ra tiếng rít hoặc rung.
• Thời gian cấp nước kéo dài.
• Bộ trao đổi nhiệt giảm hiệu suất.

Cách theo dõi hiệu quả là lắp đồng hồ áp lực trước và sau Y lọc. Khi chênh lệch áp vượt mức cho phép của hệ thống, cần dừng và vệ sinh lưới.

Vệ sinh Y lọc Shinyi đúng cách

Quá trình vệ sinh cần được thực hiện an toàn, tránh mở nắp khi đường ống vẫn còn áp lực.

Các bước cơ bản gồm:

1. Dừng hệ thống hoặc cô lập Y lọc bằng van khóa.
2. Xả hết áp lực và nước còn lại trong khoang lọc.
3. Tháo nắp lọc theo đúng dụng cụ.
4. Rút lưới và kiểm tra tình trạng cặn.
5. Rửa lưới bằng nước sạch hoặc phương pháp phù hợp.
6. Kiểm tra lưới có bị thủng, móp hoặc ăn mòn không.
7. Kiểm tra gioăng làm kín nắp lọc.
8. Lắp lưới đúng vị trí và đóng nắp.
9. Mở nước từ từ để tránh sốc áp.
10. Kiểm tra rò rỉ và áp lực sau khi vận hành.

Không dùng vật sắc nhọn làm thủng hoặc làm rộng mắt lưới. Nếu lưới đã hư hỏng, nên thay mới thay vì tiếp tục sử dụng.

Những lỗi thường gặp khi sử dụng Y lọc Shinyi

Một số lỗi làm giảm khả năng bảo vệ thiết bị gồm:

• Lắp Y lọc sau thiết bị cần bảo vệ.
• Lắp ngược chiều mũi tên.
• Chọn DN nhỏ hơn đường ống.
• Chọn mắt lưới quá thô nên cặn vẫn đi qua.
• Chọn lưới quá mịn làm tắc nhanh.
• Không tính tổn thất áp qua lọc.
• Lắp trên đường hút bơm nhưng không kiểm tra áp lực.
• Đặt khoang lọc sai tư thế.
• Không chừa chỗ tháo lưới.
• Không bố trí van khóa để bảo trì.
• Chỉ vệ sinh khi thiết bị đã gặp sự cố.
• Không kiểm tra lưới bị rách hoặc biến dạng.
• Không súc rửa đường ống trước khi đưa vào sử dụng.
• Lắp quá sát đồng hồ mà không bảo đảm đoạn ống thẳng.

Tránh các lỗi này sẽ giúp Y lọc hoạt động đúng chức năng và giảm chi phí sửa chữa thiết bị phía sau.

Kết luận

Y lọc Shinyi bảo vệ thiết bị bằng cách giữ lại cát, gỉ sét, mạt kim loại và các loại cặn rắn trước khi chúng đi vào máy bơm, van điều khiển, van giảm áp, đồng hồ đo nước, bộ trao đổi nhiệt hoặc vòi phun. Nhờ đó, hệ thống giảm nguy cơ tắc nghẽn, mài mòn, kẹt van và sai số khi đo.

Để Y lọc phát huy hiệu quả, cần lắp trước thiết bị cần bảo vệ, đúng chiều mũi tên, chọn DN, PN và kích thước mắt lưới phù hợp. Lưới lọc phải được kiểm tra, vệ sinh định kỳ vì một Y lọc bị nghẹt có thể làm giảm lưu lượng và gây ảnh hưởng ngược lại cho hệ thống.

Bạn có thể tham khảo thêm danh mục Y lọc Shinyi để lựa chọn kích cỡ và cấp áp lực phù hợp cho từng vị trí sử dụng.
