Trong các hệ thống cấp nước, PCCC, xử lý nước, thủy lợi, nhà máy và khu công nghiệp, tuyến ống kích thước lớn thường cần loại van đóng mở nhanh, dễ thao tác, không chiếm quá nhiều không gian và vẫn đảm bảo độ kín khi vận hành. Vì vậy, nhiều người quan tâm van bướm Shinyi có phù hợp cho tuyến ống kích thước lớn không và khi chọn cần lưu ý những điểm nào.

Thực tế, van bướm Shinyi là một trong những lựa chọn khá phù hợp cho đường ống lớn nếu chọn đúng kích cỡ, đúng kiểu vận hành, đúng áp lực và lắp đặt đúng kỹ thuật.

Bạn có thể tham khảo thêm các dòng Van Shinyi chính hãng dùng cho hệ thống cấp nước, PCCC, phòng bơm, nhà máy, thủy lợi và công trình hạ tầng.

Van bướm Shinyi là gì?

Van bướm Shinyi là loại van dùng đĩa van dạng cánh bướm để đóng mở dòng chảy trong đường ống. Khi xoay tay gạt hoặc tay quay, đĩa van sẽ xoay theo góc nhất định để mở, đóng hoặc điều chỉnh một phần lưu lượng nước đi qua.

So với van cổng, van bướm có thân gọn hơn, trọng lượng nhẹ hơn và chiều dài lắp đặt ngắn hơn. Đây là lý do van bướm thường được ưu tiên trong các tuyến ống có đường kính lớn, nơi không gian lắp đặt và thao tác bảo trì cần được tính toán kỹ.

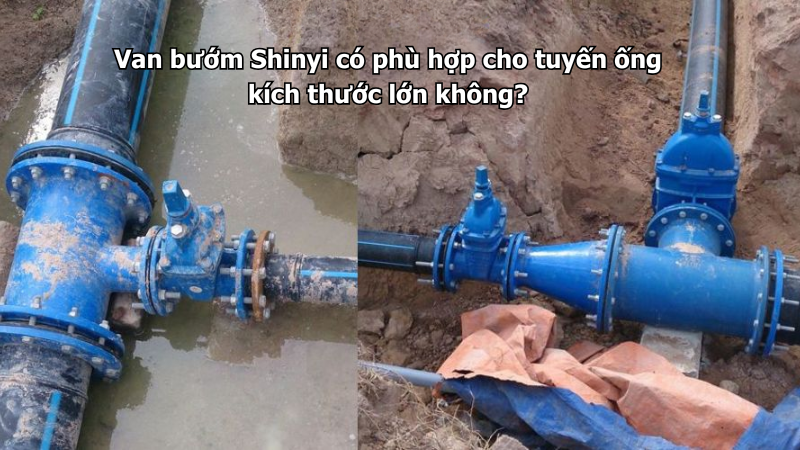

Van bướm Shinyi có phù hợp cho tuyến ống kích thước lớn không?

Van bướm Shinyi phù hợp cho nhiều tuyến ống kích thước lớn, đặc biệt là hệ thống cấp nước, nước sạch, nước kỹ thuật, PCCC, xử lý nước, nước tuần hoàn, thủy lợi và đường ống trong nhà máy.

Với đường ống lớn, nếu dùng van cổng thì kích thước thân van, trọng lượng và không gian thao tác có thể khá lớn. Trong khi đó, van bướm có thiết kế gọn hơn, đóng mở nhanh hơn và dễ bố trí trong phòng bơm, hố kỹ thuật hoặc tuyến ống trên cao.

Tuy nhiên, để sử dụng hiệu quả, cần chọn đúng loại van bướm Shinyi phù hợp với áp lực, lưu lượng, môi trường nước và tần suất vận hành của hệ thống. Không nên chọn van chỉ theo đường kính ống mà bỏ qua các thông số kỹ thuật khác.

Vì sao van bướm Shinyi thường được dùng cho đường ống lớn?

Van bướm Shinyi được dùng nhiều cho tuyến ống lớn vì có nhiều ưu điểm thực tế trong thi công và vận hành. Loại van này giúp giảm không gian lắp đặt, giảm trọng lượng so với một số loại van khác và thao tác đóng mở khá thuận tiện.

Một số ưu điểm dễ thấy gồm:

• Thiết kế thân van gọn, phù hợp không gian hẹp.
• Trọng lượng nhẹ hơn nhiều dòng van cổng cùng kích cỡ.
• Đóng mở nhanh, dễ thao tác khi cần khóa nước.
• Phù hợp với đường ống vừa và lớn.
• Dễ lắp đặt trên tuyến ống mặt bích.
• Có thể dùng tay gạt, tay quay hoặc bộ điều khiển tùy hệ thống.
• Thuận tiện cho phòng bơm, hố kỹ thuật, trạm cấp nước và nhà máy.
• Chi phí lắp đặt thường tối ưu hơn ở các kích cỡ lớn.

Nhờ những ưu điểm này, van bướm Shinyi thường được lựa chọn cho những hệ thống cần đóng mở nước nhanh, kiểm soát tuyến ống lớn và tiết kiệm không gian lắp đặt.

Tuyến ống kích thước lớn nên chọn van bướm tay gạt hay tay quay?

Với tuyến ống kích thước lớn, không nên chọn van bướm tay gạt theo cảm tính. Tay gạt thường phù hợp hơn với các kích cỡ nhỏ và vừa, nơi lực đóng mở không quá lớn.

Đối với đường ống lớn, van bướm tay quay thường là lựa chọn hợp lý hơn. Bộ tay quay có hộp số giúp thao tác nhẹ hơn, đóng mở từ từ hơn và dễ kiểm soát hơn. Điều này đặc biệt quan trọng với hệ thống có áp lực lớn hoặc lưu lượng nước cao.

Nếu đóng mở quá nhanh trên tuyến ống lớn, hệ thống có thể bị rung, sốc áp hoặc va đập nước. Vì vậy, với các tuyến ống lớn trong phòng bơm, PCCC, cấp nước hoặc thủy lợi, nên ưu tiên van bướm Shinyi tay quay để vận hành an toàn hơn.

Van bướm Shinyi dùng cho những hệ thống đường ống lớn nào?

Van bướm Shinyi có thể dùng trong nhiều hệ thống đường ống kích thước lớn, miễn là môi trường lưu chất và áp lực làm việc phù hợp với thông số van.

Một số hệ thống thường dùng gồm:

• Hệ thống cấp nước sạch.
• Hệ thống cấp nước khu dân cư, tòa nhà, khu đô thị.
• Hệ thống PCCC.
• Hệ thống nước tuần hoàn.
• Hệ thống chiller, HVAC, tháp giải nhiệt.
• Hệ thống xử lý nước cấp, nước thải.
• Hệ thống thủy lợi, tưới tiêu.
• Đường ống trong nhà máy, khu công nghiệp.
• Phòng bơm và trạm bơm kỹ thuật.
• Tuyến ống phân phối nước lưu lượng lớn.

Với các hệ thống có hóa chất, nước nóng, nước có dầu hoặc môi trường đặc biệt, cần kiểm tra kỹ vật liệu thân van, đĩa van, trục van và gioăng làm kín trước khi sử dụng.

Ưu điểm của van bướm Shinyi trên tuyến ống lớn

Khi lắp trên tuyến ống lớn, van bướm Shinyi mang lại nhiều lợi ích rõ ràng cho cả thi công và vận hành.

Thứ nhất, van có kết cấu gọn nên dễ bố trí ở những vị trí có không gian hạn chế như hố kỹ thuật, phòng bơm hoặc đường ống đi sát tường. Điều này giúp công trình tiết kiệm diện tích và dễ sắp xếp các thiết bị khác.

Thứ hai, van đóng mở nhanh hơn so với nhiều loại van khác. Với hệ thống cần khóa nước nhanh để bảo trì hoặc xử lý sự cố, đây là điểm khá thuận lợi.

Thứ ba, khi dùng loại tay quay, người vận hành có thể đóng mở nhẹ hơn, kiểm soát tốt hơn và giảm nguy cơ thao tác quá mạnh trên tuyến ống lớn.

Thứ tư, van bướm phù hợp với nhiều vị trí trên hệ thống như đầu tuyến, cuối tuyến, nhánh phân phối, trước sau thiết bị hoặc khu vực cần cô lập từng đoạn ống.

Có nên dùng van bướm Shinyi để điều tiết lưu lượng không?

Van bướm Shinyi có thể dùng để điều chỉnh dòng chảy ở một số trường hợp nhất định, nhưng không nên xem đây là loại van chuyên điều tiết chính xác. Nếu mở lưng chừng trong thời gian dài, dòng nước có thể tác động liên tục lên đĩa van và gioăng, làm tăng nguy cơ mài mòn.

Với hệ thống chỉ cần đóng mở hoặc điều chỉnh lưu lượng ở mức tương đối, van bướm vẫn có thể đáp ứng. Tuy nhiên, nếu cần điều tiết chính xác, thường xuyên và ổn định, nên cân nhắc loại van điều khiển hoặc thiết bị chuyên dụng hơn.

Trong tuyến ống lớn, van bướm Shinyi nên được dùng chủ yếu cho nhiệm vụ đóng mở, cô lập tuyến ống hoặc kiểm soát dòng chảy ở mức cơ bản.

Cần chọn PN10 hay PN16 cho van bướm Shinyi?

Khi chọn van bướm Shinyi cho tuyến ống lớn, cần kiểm tra áp lực làm việc của hệ thống để chọn PN10 hoặc PN16 phù hợp. PN là cấp áp lực danh nghĩa của van và mặt bích kết nối.

Nếu hệ thống có áp lực thấp đến trung bình, đường ống cấp nước thông thường, PN10 có thể phù hợp. Nếu hệ thống có áp lực cao hơn, máy bơm công suất lớn, tuyến ống dài hoặc yêu cầu an toàn cao hơn, nên cân nhắc PN16.

Không nên chọn PN chỉ theo giá. Nếu chọn van có cấp áp lực thấp hơn yêu cầu thực tế, hệ thống có thể gặp rò rỉ, hở mặt bích hoặc giảm độ an toàn khi vận hành.

Chọn kiểu kết nối van bướm Shinyi cho đường ống lớn

Với tuyến ống kích thước lớn, van bướm Shinyi thường được lắp giữa hai mặt bích của đường ống. Khi chọn van, cần kiểm tra tiêu chuẩn mặt bích, khoảng cách bulong, đường kính danh nghĩa và độ dày gioăng.

Một số điểm cần lưu ý:

• Chọn đúng DN theo kích cỡ đường ống.
• Kiểm tra tiêu chuẩn mặt bích đang sử dụng.
• Chọn đúng PN của van và mặt bích.
• Kiểm tra số lượng, kích thước và vị trí lỗ bulong.
• Chọn gioăng phù hợp với môi trường nước.
• Không ép van vào hai mặt bích bị lệch tâm.
• Chừa không gian cho tay quay hoặc bộ điều khiển.

Với đường ống lớn, chỉ một sai lệch nhỏ ở mặt bích cũng có thể gây khó lắp, hở gioăng hoặc làm van vận hành không ổn định.

Lưu ý khi lắp van bướm Shinyi trên tuyến ống lớn

Lắp đặt đúng kỹ thuật là yếu tố rất quan trọng để van bướm Shinyi hoạt động bền và kín. Đặc biệt với đường ống lớn, trọng lượng ống, áp lực nước và lực siết bulong đều ảnh hưởng trực tiếp đến van.

Khi lắp đặt, cần chú ý:

• Căn chỉnh hai mặt bích thẳng tâm.
• Không dùng bulong để kéo ép đường ống bị lệch.
• Chừa khoảng trống để đĩa van xoay tự do.
• Siết bulong đều lực theo vị trí đối xứng.
• Không siết lệch làm biến dạng gioăng.
• Kiểm tra tay quay không bị vướng tường, sàn hoặc thiết bị khác.
• Với đường ống lớn, nên có giá đỡ để giảm tải cho van.
• Sau khi lắp cần đóng mở thử trước khi cấp nước chính thức.

Nếu van bị ép lệch hoặc đĩa van bị cản khi xoay, van có thể đóng không kín, nhanh mòn gioăng hoặc khó vận hành sau một thời gian sử dụng.

Có cần giá đỡ cho tuyến ống lớn khi lắp van bướm Shinyi không?

Có. Với tuyến ống kích thước lớn, cần có giá đỡ hoặc điểm treo phù hợp để giảm tải trọng lên thân van và mặt bích. Không nên để toàn bộ trọng lượng đường ống, nước trong ống hoặc rung động từ máy bơm dồn trực tiếp vào van.

Giá đỡ giúp đường ống ổn định hơn, hạn chế rung lắc, giảm lực kéo lệch và bảo vệ mối nối mặt bích. Điều này đặc biệt quan trọng ở phòng bơm, tuyến ống trên cao, đường ống dài hoặc khu vực có máy bơm công suất lớn.

Kiểm tra vận hành sau khi lắp đặt

Sau khi lắp van bướm Shinyi cho tuyến ống lớn, cần kiểm tra kỹ trước khi đưa hệ thống vào vận hành chính thức. Không nên cấp nước áp lực cao ngay lập tức nếu chưa kiểm tra hành trình đóng mở và độ kín mặt bích.

Các bước kiểm tra cơ bản gồm:

• Đóng mở thử van hết hành trình.
• Kiểm tra đĩa van có bị cạ vào mặt bích không.
• Kiểm tra tay quay hoặc hộp số hoạt động nhẹ không.
• Cấp nước từ từ để tránh sốc áp.
• Quan sát rò rỉ tại mặt bích và thân van.
• Kiểm tra rung động khi hệ thống chạy bơm.
• Kiểm tra lại bulong sau khi thử áp nếu cần.

Việc kiểm tra ban đầu giúp phát hiện lỗi sớm, tránh tình trạng hệ thống vận hành rồi mới phát sinh rò rỉ hoặc kẹt van.

Bảo trì van bướm Shinyi trên tuyến ống lớn

Van bướm Shinyi lắp trên tuyến ống lớn cần được kiểm tra định kỳ, nhất là trong hệ thống vận hành thường xuyên hoặc có áp lực thay đổi. Bảo trì đúng cách giúp van đóng mở nhẹ, hạn chế rò rỉ và kéo dài tuổi thọ.

Một số việc nên thực hiện gồm:

• Đóng mở thử van theo chu kỳ nếu ít sử dụng.
• Kiểm tra rò rỉ tại mặt bích.
• Kiểm tra tình trạng tay quay, hộp số hoặc tay gạt.
• Quan sát gioăng làm kín nếu có dấu hiệu rò nước.
• Kiểm tra rung động bất thường trên tuyến ống.
• Vệ sinh khu vực quanh van để dễ quan sát.
• Thay thế van nếu thân van, trục van hoặc gioăng hư hỏng nặng.

Với hệ thống lớn, nên ghi nhận lịch kiểm tra để tránh bỏ quên các van ít thao tác trong hố kỹ thuật, phòng bơm hoặc khu vực trên cao.

Khi nào không nên chọn van bướm Shinyi?

Van bướm Shinyi phù hợp với nhiều tuyến ống lớn, nhưng không phải trường hợp nào cũng là lựa chọn tốt nhất. Người dùng cần cân nhắc nếu hệ thống có yêu cầu điều tiết lưu lượng rất chính xác, môi trường lưu chất đặc biệt hoặc điều kiện nhiệt độ, hóa chất vượt ngoài khả năng vật liệu van.

Không nên chọn van bướm theo cảm tính trong các trường hợp:

• Lưu chất có hóa chất mạnh nhưng chưa kiểm tra vật liệu gioăng.
• Hệ thống cần điều tiết chính xác liên tục.
• Áp lực làm việc cao hơn cấp áp lực của van.
• Mặt bích không đúng tiêu chuẩn kết nối.
• Không đủ không gian để đĩa van xoay và thao tác tay quay.
• Đường ống rung mạnh nhưng không có giá đỡ phù hợp.

Trong các trường hợp này, cần kiểm tra kỹ thông số hoặc nhờ đơn vị kỹ thuật tư vấn trước khi chọn van.

Kết luận

Van bướm Shinyi phù hợp cho nhiều tuyến ống kích thước lớn nhờ thiết kế gọn, dễ lắp đặt, đóng mở nhanh và thuận tiện vận hành. Đây là lựa chọn đáng cân nhắc cho hệ thống cấp nước, PCCC, phòng bơm, xử lý nước, nước tuần hoàn, thủy lợi và các tuyến ống công nghiệp.

Tuy nhiên, để van hoạt động bền và kín, cần chọn đúng DN, đúng PN, đúng kiểu tay quay hoặc tay gạt, đúng tiêu chuẩn mặt bích và lắp đặt đúng kỹ thuật. Với đường ống lớn, nên ưu tiên van bướm tay quay, có giá đỡ đường ống và kiểm tra kỹ sau khi lắp đặt.

Đối với các tuyến ống kích thước lớn cần đóng mở nhanh, tiết kiệm không gian và dễ vận hành, bạn có thể tham khảo thêm danh mục Van bướm Shinyi để chọn loại phù hợp cho hệ thống.
