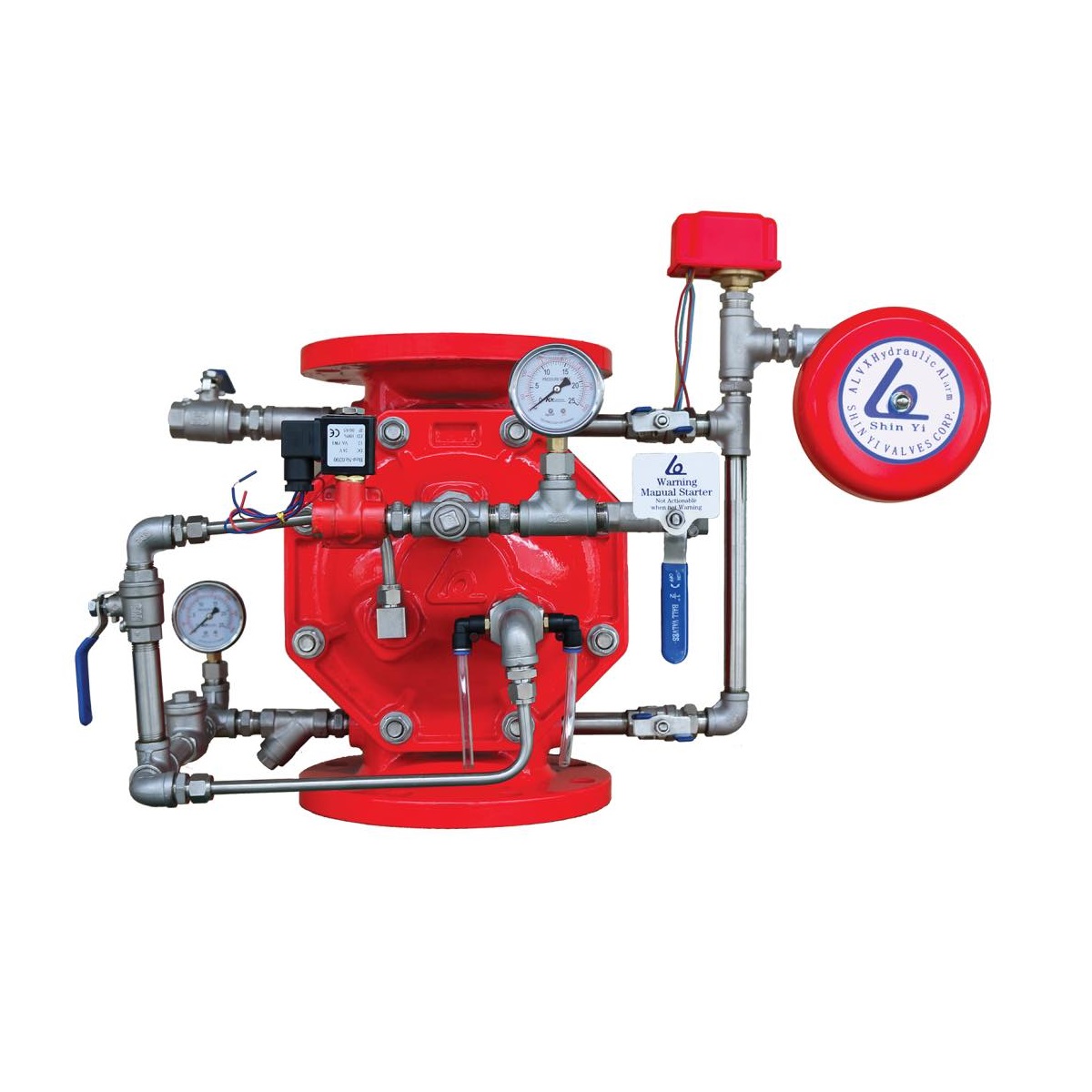

Van xả tràn Shinyi (Deluge Valve Shinyi)

Van xả tràn Shinyi là thiết bị quan trọng trong hệ thống chữa cháy sprinkler, đặc biệt dùng cho các khu vực có nguy cơ cháy cao như nhà kho, nhà máy hóa chất, kho xăng dầu, trạm biến áp. Van hoạt động theo nguyên lý điều khiển bằng áp lực hoặc điện, cho phép nước phun đồng loạt qua toàn bộ hệ thống đầu phun khi có tín hiệu báo cháy.

Đặc điểm của van xả tràn Shinyi

Van xả tràn Shinyi được thiết kế chuyên dụng cho hệ thống PCCC cố định, sử dụng nước hoặc dung dịch tạo bọt. Dưới đây là những đặc điểm nổi bật:

• Thương hiệu: Shinyi – Taiwan

• Model phổ biến: WALVX Series (theo catalogue Shinyi)

• Tiêu chuẩn sản xuất: UL/FM Approved, tuân thủ tiêu chuẩn NFPA 13.

• Cấu tạo: Dạng màng (diaphragm type), tích hợp khoang điều khiển cho phép mở toàn phần khi có tín hiệu kích hoạt.

• Kết nối: Mặt bích tiêu chuẩn JIS 10K hoặc ANSI Class 150.

• Áp lực làm việc: 12 bar (175 psi).

• Nhiệt độ làm việc: Tối đa 70°C.

• Chất liệu thân: Gang dẻo sơn epoxy đỏ, đảm bảo độ bền và khả năng chống ăn mòn cao.

• Chất liệu màng: Cao su NBR chịu áp lực và nhiệt.

• Phụ kiện điều khiển đi kèm: Van điều khiển xả, van một chiều, đồng hồ áp, van giảm áp, công tắc áp lực (pressure switch), bộ pilot điện hoặc khí nén.

• Chức năng: Khi nhận tín hiệu báo cháy, van sẽ tự động mở để cấp nước vào toàn bộ mạng ống sprinkler, thay vì từng đầu phun riêng lẻ như hệ thống thông thường.

Thông số kỹ thuật dạng bảng

Cấu tạo của van xả tràn Shinyi

Trước khi vận hành, cần hiểu rõ cấu trúc bên trong của van xả tràn Shinyi, bởi đây là dòng van điều khiển phức tạp hơn các loại van PCCC thông thường.

Van được thiết kế dạng thân gang dẻo phủ sơn epoxy đỏ, có buồng điều khiển màng (diaphragm chamber) nằm phía trên thân van. Khi ở trạng thái bình thường, buồng này được giữ đầy nước hoặc khí để tạo áp lực đóng kín đĩa van.

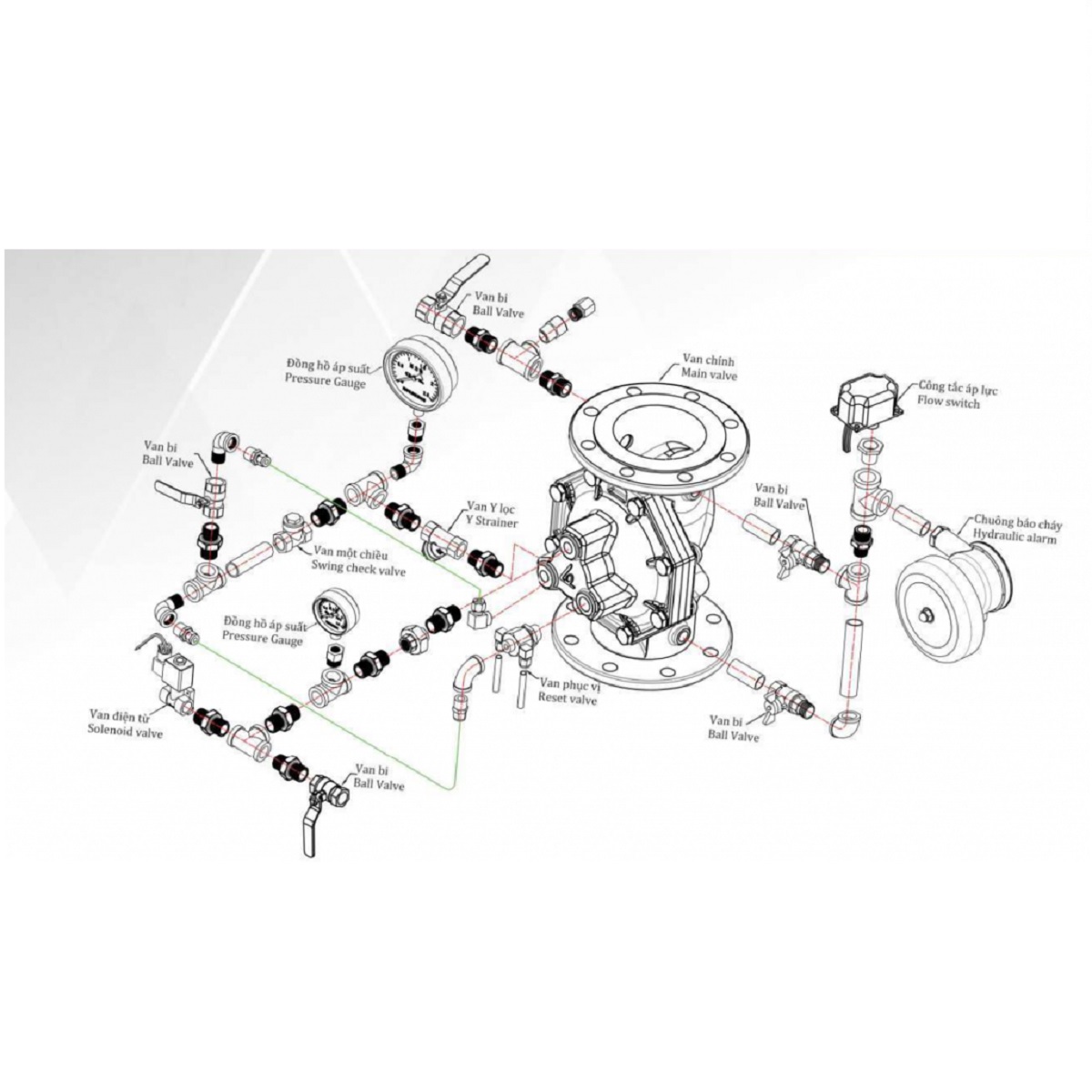

Cấu tạo chi tiết gồm các phần chính:

1. Thân van chính: Làm bằng gang dẻo (ductile iron), sơn epoxy đỏ chống ăn mòn, kết nối mặt bích tiêu chuẩn JIS 10K / ANSI 150.

2. Đĩa van & màng cao su: Đảm nhiệm việc đóng/mở dòng nước, chế tạo bằng cao su NBR chịu nhiệt, chịu áp cao.

3. Buồng điều khiển (Diaphragm chamber): Tạo áp lực điều khiển mở hoặc đóng van.

4. Cổng xả và van pilot: Giúp duy trì hoặc giải phóng áp suất trong buồng điều khiển.

5. Van một chiều (Check valve): Ngăn nước chảy ngược vào đường điều khiển.

6. Bộ đồng hồ đo áp: Giám sát áp lực tại đầu vào và đầu điều khiển.

7. Van xả thử (Test valve): Dùng kiểm tra hoạt động định kỳ của hệ thống.

8. Van điện từ hoặc khí nén (Solenoid valve / Pneumatic pilot): Tích hợp cho hệ thống tự động khi có tín hiệu từ cảm biến báo cháy.

9. Công tắc áp suất (Pressure switch): Gửi tín hiệu về tủ điều khiển hoặc hệ thống báo cháy khi van được kích hoạt.

Nguyên lý hoạt động của van xả tràn Shinyi

Van xả tràn Shinyi thuộc nhóm van điều khiển màng (diaphragm operated valve) hoạt động dựa trên nguyên tắc chênh lệch áp suất giữa buồng điều khiển và thân van.

1. Trạng thái bình thường (van đóng):

Buồng điều khiển được duy trì ở trạng thái có áp lực (nước hoặc khí). Áp lực này đè lên màng cao su, giữ đĩa van ở vị trí đóng. Nước không thể đi qua thân van vào hệ thống ống sprinkler.

2. Khi có tín hiệu báo cháy:

Khi cảm biến nhiệt hoặc đầu dò khói kích hoạt, van điện từ hoặc pilot xả mở, làm giảm áp trong buồng điều khiển. Khi áp lực bị mất, màng van được giải phóng, đĩa van mở toàn phần, cho phép nước cấp ồ ạt vào hệ thống sprinkler.

3. Khi van hoạt động:

Nước chảy tự do qua thân van đến toàn bộ đầu phun — đây là điểm khác biệt chính so với hệ thống sprinkler thông thường, vì mọi đầu phun đều phun nước đồng loạt thay vì từng đầu riêng lẻ.

4. Sau khi chữa cháy:

Van sẽ được đóng lại thủ công, nạp lại áp lực cho buồng điều khiển, sẵn sàng cho lần kích hoạt tiếp theo. Việc bảo trì định kỳ đảm bảo độ tin cậy của hệ thống trong tình huống khẩn cấp.

Ưu điểm của van xả tràn Shinyi

Van xả tràn Shinyi được đánh giá cao nhờ độ chính xác, độ tin cậy và chất lượng sản xuất theo tiêu chuẩn quốc tế. Dưới đây là những lợi thế nổi bật:

1. Ưu điểm về thiết kế và vật liệu

• Thân van gang dẻo sơn epoxy đỏ, chịu áp lực cao, chống ăn mòn tốt.

• Màng NBR và đĩa van bền bỉ, chống rách và lão hóa trong môi trường nhiệt độ cao.

• Các chi tiết ren, buồng, cổng kết nối được gia công tinh xảo, đảm bảo kín tuyệt đối.

2. Ưu điểm về vận hành và độ an toàn

• Cơ chế màng giúp mở van nhanh, lưu lượng lớn, không gây va đập thủy lực.

• Có thể kích hoạt bằng điện, khí nén hoặc thủy lực, linh hoạt cho nhiều hệ thống.

• Hỗ trợ các thiết bị phụ như pressure switch, solenoid valve, check valve, giúp đồng bộ với hệ thống PCCC trung tâm.

• Có chức năng xả thử để kiểm định định kỳ mà không ảnh hưởng đến hệ thống chính.

3. Ưu điểm trong ứng dụng thực tế

• Được chứng nhận UL/FM – bảo đảm tiêu chuẩn quốc tế trong hệ thống chữa cháy.

• Tương thích hoàn hảo với các hệ thống sprinkler tràn, foam system, water spray.

• Độ tin cậy cao, ít bảo trì, phù hợp cho nhà máy, khu công nghiệp, kho hóa chất, trạm biến áp và khu vực nguy cơ cháy nổ cao.

Xem thêm các sản phẩm khác : Cuộn Vòi Chữa Cháy Shinyi  | Đầu phun Spinkler Shinyi | Van xả tràn Shinyi

Ứng dụng của van xả tràn Shinyi

Van xả tràn Shinyi được sử dụng trong các hệ thống chữa cháy tự động cần phun nước đồng loạt, nơi mà chỉ cần một tín hiệu kích hoạt là toàn bộ đầu phun sprinkler sẽ mở cùng lúc. Đây là giải pháp lý tưởng cho các khu vực có mức độ nguy hiểm cháy cao, yêu cầu lưu lượng nước lớn và thời gian phản ứng cực nhanh.

Một số ứng dụng thực tế:

1. Nhà máy hóa chất, xưởng sơn, kho chứa dung môi dễ cháy:
   Van xả tràn được kích hoạt bởi cảm biến khói/nhiệt hoặc hệ thống điều khiển trung tâm, cho phép nước bao phủ nhanh toàn bộ khu vực, hạn chế cháy lan.

2. Kho xăng dầu, trạm biến áp, khu công nghiệp dầu khí:
   Hệ thống xả tràn Shinyi thường kết hợp với hệ thống foam (bọt chữa cháy) để tạo màn ngăn cháy và hạ nhiệt nhanh chóng.

3. Khu vực chứa hàng hóa có giá trị cao hoặc thiết bị điện:
   Van giúp kiểm soát và dập tắt cháy nhanh khi hệ thống sprinkler thông thường không đủ hiệu quả do nhiệt lượng lớn.

4. Trung tâm dữ liệu, phòng điều khiển, khu hầm xe:
   Khi được cấu hình cùng van điều khiển điện, hệ thống có thể kích hoạt theo vùng, giúp tiết kiệm nước và đảm bảo an toàn thiết bị.

5. Công trình PCCC tiêu chuẩn UL/FM:
   Van xả tràn Shinyi là lựa chọn phổ biến trong các dự án đạt tiêu chuẩn NFPA 13, NFPA 15, NFPA 16.

💡 Gợi ý chuyên môn:
Với các hệ thống cần thử định kỳ, nên lắp thêm van thử nghiệm (test valve) và đồng hồ áp, giúp kiểm tra tình trạng màng điều khiển và độ kín van mà không cần kích hoạt toàn bộ hệ thống.

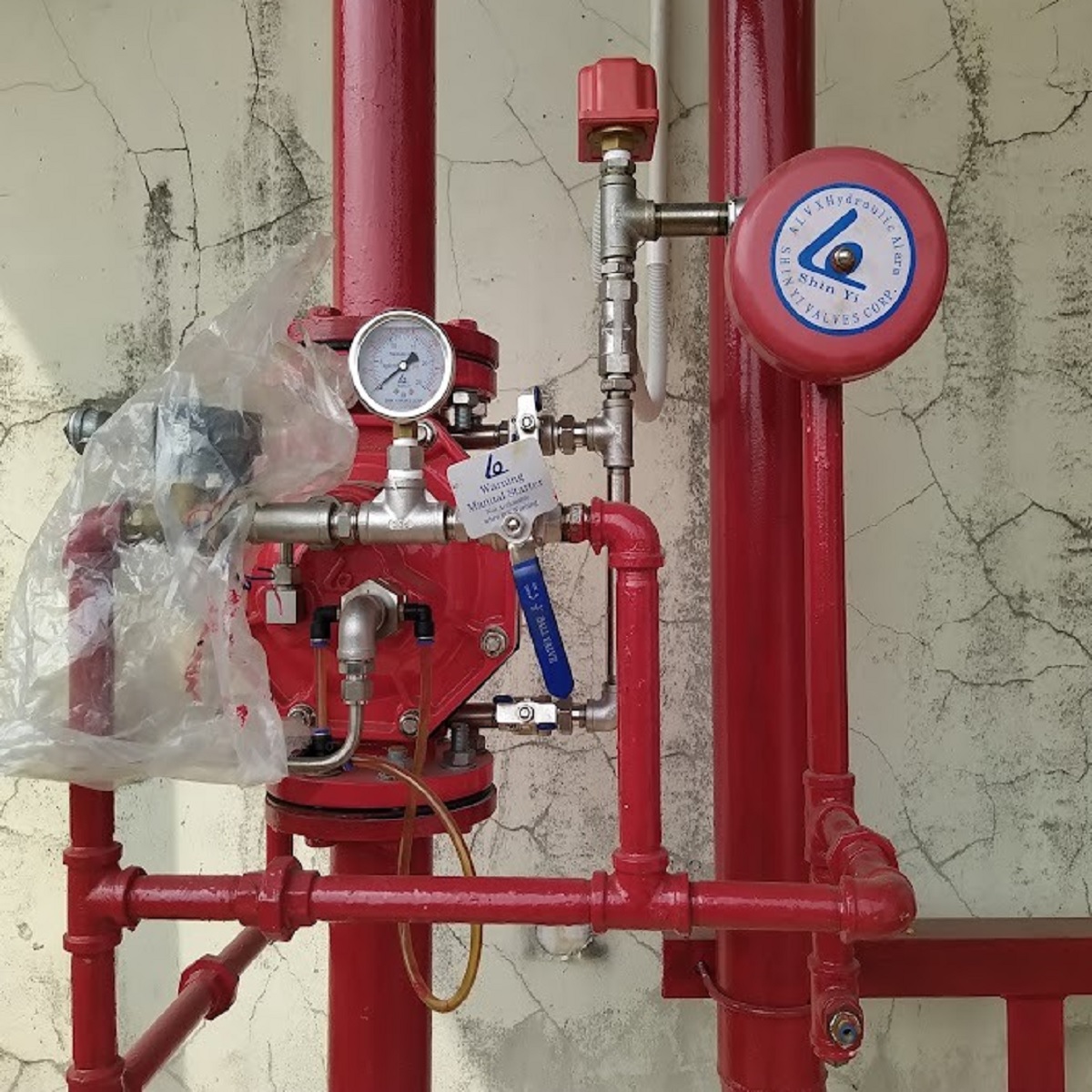

Lưu ý khi lắp đặt và bảo trì van xả tràn Shinyi

Van xả tràn là một thiết bị quan trọng, hoạt động trong điều kiện khẩn cấp. Vì vậy, việc lắp đặt đúng kỹ thuật và bảo trì định kỳ là yếu tố quyết định độ an toàn của toàn hệ thống.

1. Lưu ý khi lắp đặt

• Xác định hướng dòng chảy: Mũi tên in trên thân van phải trùng với hướng nước cấp.

• Lắp theo phương thẳng đứng: Van phải được đặt đúng chiều để tránh hiện tượng lệch màng hoặc đọng khí trong buồng điều khiển.

• Lắp đầy đủ phụ kiện điều khiển: Bao gồm van một chiều, van điện từ, pressure switch, van xả thử và đồng hồ áp.

• Kiểm tra kín khít: Sau khi lắp đặt, cần test áp lực (hydrostatic test) theo tiêu chuẩn NFPA để đảm bảo không rò rỉ.

• Bố trí van ở vị trí dễ thao tác: Giúp thuận tiện khi kiểm tra, bảo dưỡng hoặc thao tác đóng mở khẩn cấp.

• Không đặt gần nguồn nhiệt: Tránh ảnh hưởng đến màng cao su và bộ điều khiển.

2. Lưu ý khi vận hành và kiểm tra định kỳ

• Thử nghiệm hoạt động mỗi 6 tháng bằng cách mở van xả thử để đảm bảo khả năng phản ứng của hệ thống.

• Theo dõi áp lực buồng điều khiển: Nếu áp giảm nhanh hơn bình thường, có thể màng van bị rách hoặc van phụ bị rò.

• Vệ sinh bộ lọc pilot và đường ống điều khiển để tránh cặn bẩn gây kẹt cơ cấu.

• Kiểm tra van điện từ và công tắc áp suất thường xuyên để đảm bảo tín hiệu điện hoạt động chính xác.

• Sơn lại lớp epoxy bảo vệ khi phát hiện bong tróc nhằm chống ăn mòn lâu dài.

3. Lưu ý khi bảo trì sau chữa cháy

• Sau mỗi lần kích hoạt, phải reset hệ thống thủ công: đóng van chính, nạp lại áp cho buồng điều khiển, kiểm tra toàn bộ đường ống.

• Thay mới màng van hoặc gioăng cao su nếu phát hiện biến dạng hoặc lão hóa.

• Ghi nhận nhật ký bảo trì để phục vụ kiểm định PCCC định kỳ.

✅ Kinh nghiệm thực tế từ các kỹ sư PCCC:
Tại các công trình công nghiệp nặng, van xả tràn Shinyi có tuổi thọ trung bình trên 10 năm nếu bảo trì đúng chuẩn. Hệ thống hoạt động ổn định ngay cả trong điều kiện áp lực cao, nhờ chất lượng đúc chính xác và độ kín tuyệt đối của màng van.
