Van góc chữa cháy Shinyi

Tổng quan, ứng dụng & lựa chọn

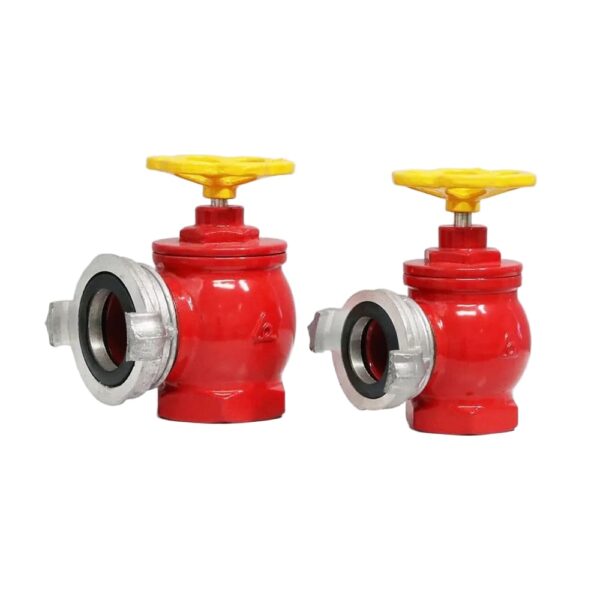

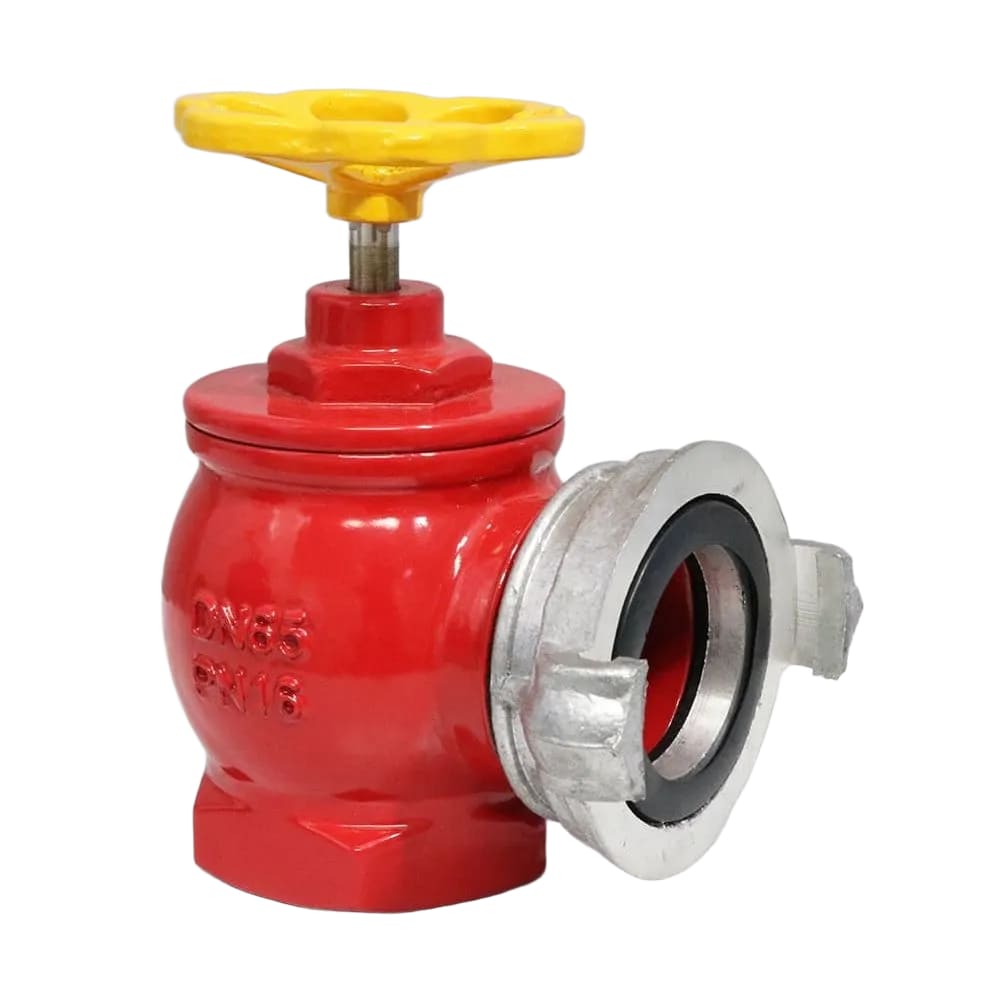

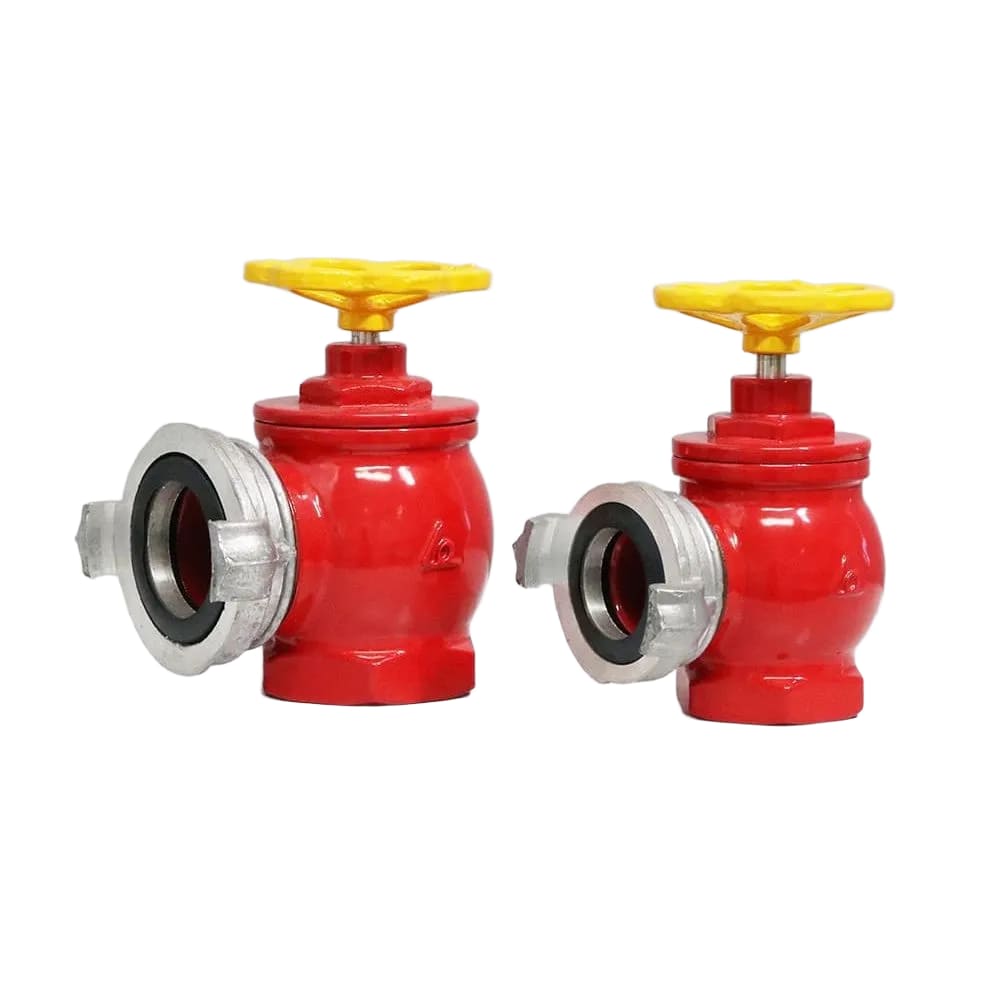

Van góc chữa cháy trong nhà Shinyi FHIA

FHIA là van góc chữa cháy trong nhà. Catalogue Shinyi 2025 và bản vẽ FHIA thể hiện đầu ren nối đường cấp và đầu ngàm nối vòi. Khi chọn thiết bị thay thế, cần đối chiếu cả hai đầu. Xem thêm tại Shin Yi

Xem thêm các sản phẩm van PCCC của Shinyi:  Đầu phun Sprinkler Shinyi | Trụ cứu hỏa Shinyi | Van báo động Shinyi

Đặc điểm nổi bật

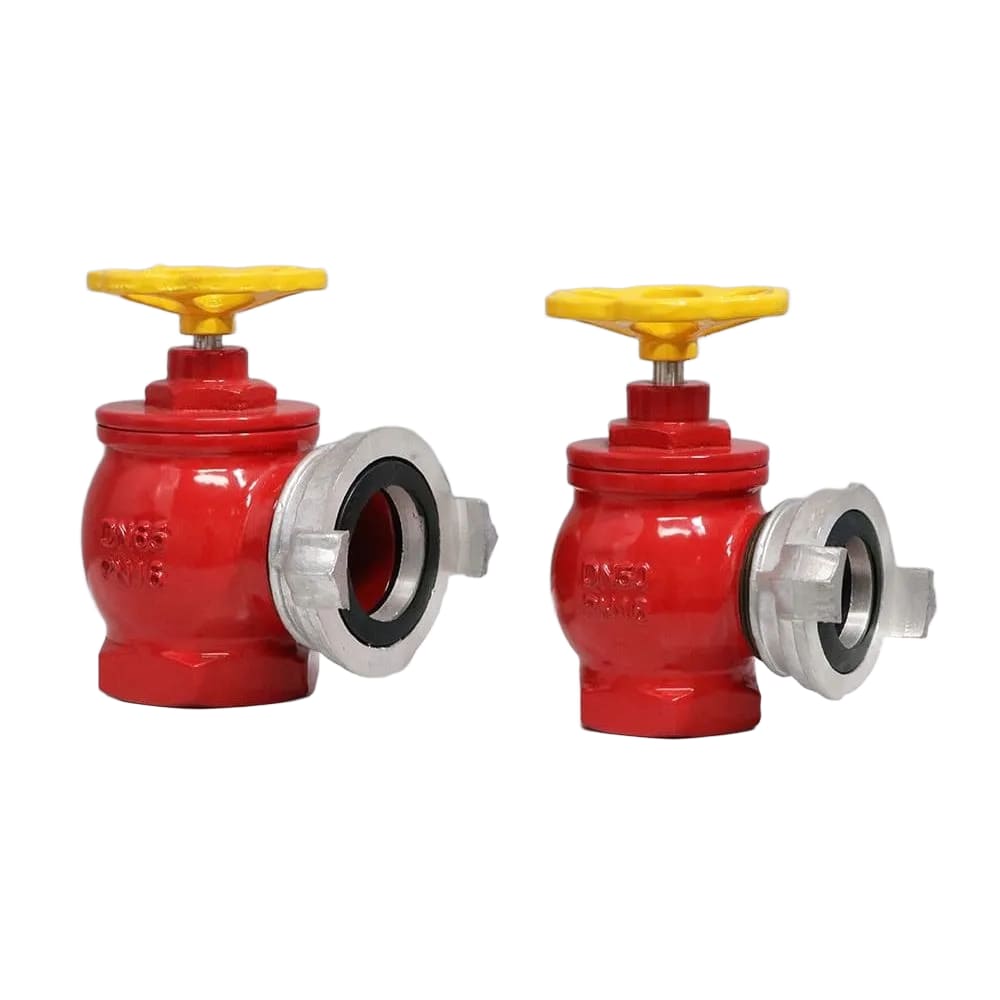

Bảng kích thước có hai dòng FHIA-0050 và FHIA-0065. Ký hiệu sau dấu gạch phân biệt cỡ, còn FHIA là mã dòng.

• • Ở bảng hãng, FHIA-0050 dùng ren Rc 2, FHIA-0065 dùng Rc 2½. Cần kiểm tra thêm kích thước ngàm phía vòi.

  • Với thiết bị cũ mang ký hiệu FHBA, hãy gửi ảnh nhãn và bản vẽ riêng trước khi đối chiếu. Các thông số FHIA dưới đây chỉ áp dụng cho dòng FHIA.

• Nếu công trình yêu cầu chứng nhận, cần kiểm tra hồ sơ đúng mã và cỡ van.

Thông số kỹ thuật

Cấu tạo của van góc chữa cháy FHIA

Thân van (Body)

Hãng liệt kê hai lựa chọn thân gang cầu hoặc đồng cho dòng FHIA. Khi đặt hàng, ghi rõ vật liệu theo mã cấu hình.

Trục van (Stem)

Bảng vật liệu FHIA năm 2025 ghi trục bằng thép không gỉ SUS410.

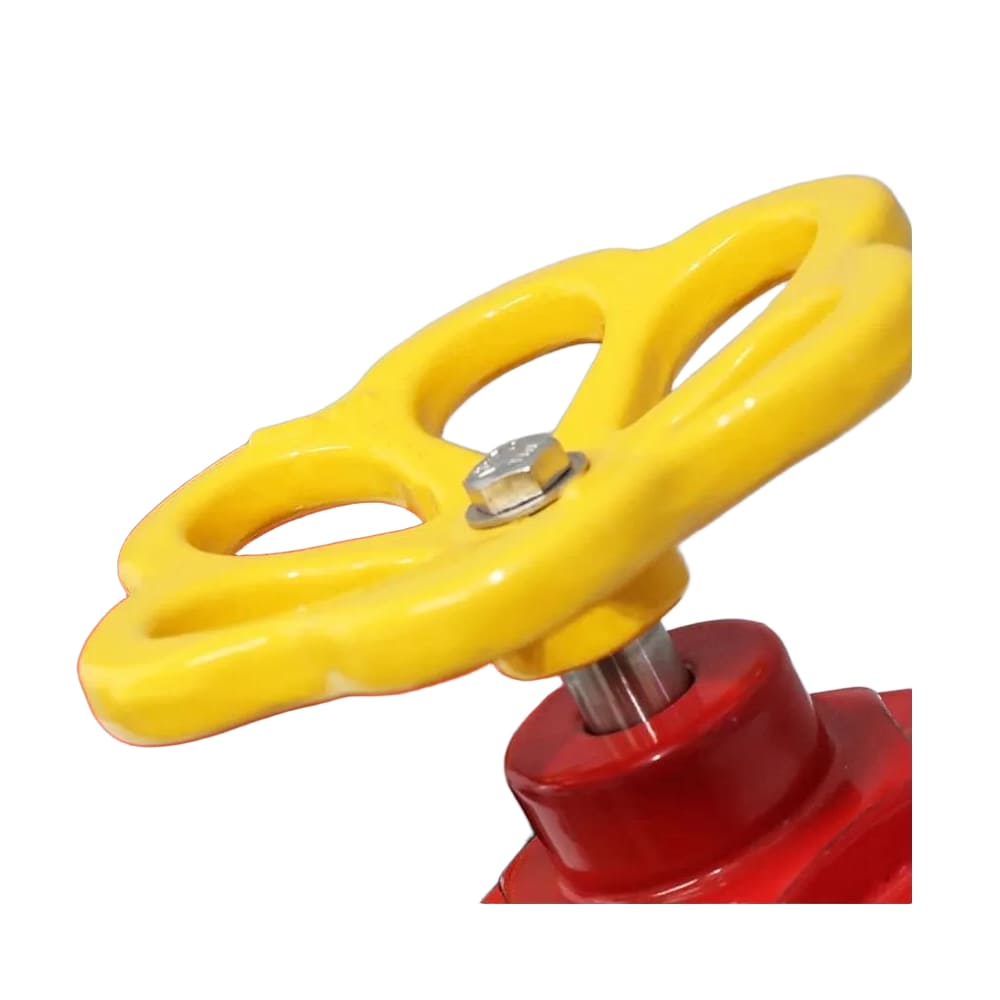

Tay vặn (Handwheel)

Tay vặn truyền chuyển động tới trục để đóng mở đường nước tại tủ.

Kết nối đường ống

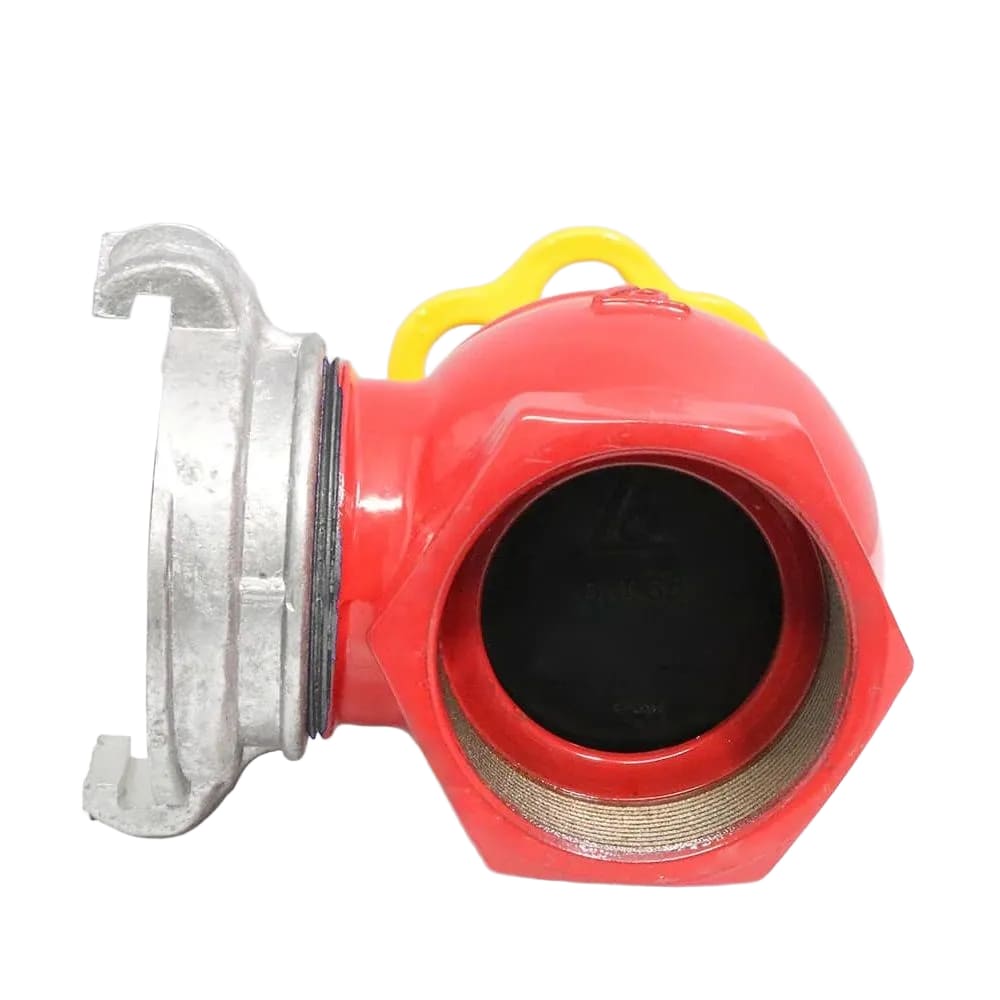

• Kiểm tra đầu ren lắp với đường ống và đầu ngàm lắp với vòi. Vị trí lắp cần đủ không gian cho tay vặn và thao tác nối vòi.

Nguyên lý hoạt động của van góc chữa cháy Shinyi

Van góc hoạt động theo cơ chế nâng – hạ đĩa van theo chuyển động xoay của tay vặn, điều tiết trực tiếp lưu lượng nước từ nguồn cấp đến cuộn vòi chữa cháy.

Nhận diện FHIA và thiết bị mang nhãn FHBA

Tệp đang gắn dù mang hai mã trong tên, phần bản vẽ và bảng kích thước thể hiện FHIA. Nếu van cần thay ghi FHBA, giữ riêng hồ sơ nhận diện của thiết bị đó.

Đối chiếu yêu cầu khi thay van góc khác hãng

Lưu ý khi lắp đặt và bảo trì van góc chữa cháy Shinyi

Trước khi lắp đặt

• Ghi lại mã, đường kính ren, kích thước ngàm, áp suất hệ thống và vật liệu thân. Kiểm tra khả năng lắp với cuộn vòi thực tế trước khi đặt hàng.

• Kiểm tra các gioăng cao su và bề mặt ren hoặc mặt bích, đảm bảo không dính cát, bụi hoặc dầu mỡ.

Lưu ý khi thay thế hoặc sửa chữa

• Khi cần tháo van khỏi hệ thống, nên xả áp trước để tránh nước phun mạnh gây nguy hiểm.

Tra bảng nhận diện và kích thước trong catalogue Shin Yi 2025, trang 90–91. Khi yêu cầu báo giá, gửi mã trên nhãn hoặc ảnh thiết bị đang lắp.
