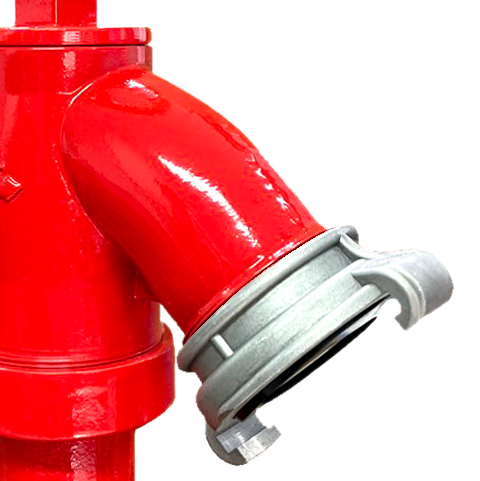

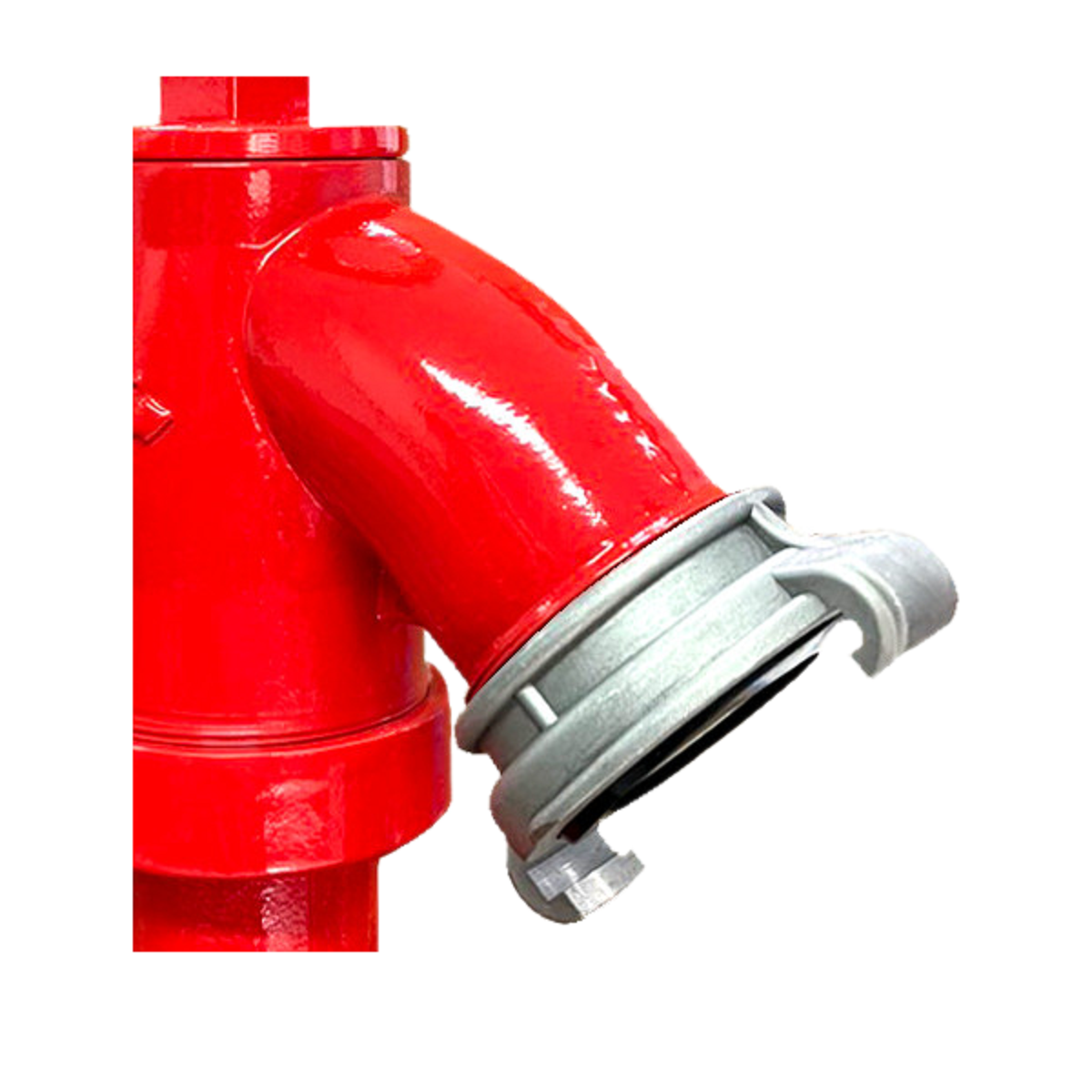

Van góc giảm áp Shinyi FHPA

Van góc giảm áp Shinyi FHPA là dòng van điều áp chuyên dụng trong hệ thống cấp nước chữa cháy áp lực cao, được sản xuất bởi Shinyi (Taiwan) theo tiêu chuẩn UL/FM và NFPA 13, NFPA 24. Van có nhiệm vụ giảm và ổn định áp suất đầu ra ở mức an toàn, bảo vệ cuộn vòi, lăng phun và đường ống PCCC khỏi hư hỏng do áp lực nước quá lớn.

Thiết kế dạng van góc 90°, cấu trúc chắc chắn, độ chính xác cao, giúp điều chỉnh lưu lượng ổn định ngay cả khi áp lực nguồn thay đổi. Van FHPA thường được lắp tại tủ chữa cháy, trụ cứu hỏa hoặc đầu nhánh đường ống chính, là thiết bị không thể thiếu trong các hệ thống PCCC đạt chuẩn quốc tế.

Đặc điểm nổi bật

• Giảm và ổn định áp lực đầu ra: Dù áp suất đầu vào thay đổi, van vẫn duy trì áp lực đầu ra ở mức cài đặt cố định, đảm bảo an toàn cho người vận hành và thiết bị.

• Thiết kế góc 90° tiết kiệm không gian, phù hợp lắp trong tủ chữa cháy hoặc trên trụ đứng.

• Thân van đúc nguyên khối bằng đồng thau hoặc gang cầu, chịu được áp lực cao, chống ăn mòn và mài mòn tốt.

• Đĩa và màng giảm áp bằng cao su EPDM – phản ứng nhanh, độ kín tuyệt đối.

• Trục van và lò xo inox SUS304, hoạt động bền, không gỉ, ít cần bảo trì.

• Tay vặn gang sơn đỏ PCCC, đóng mở nhẹ, có khóa định vị để tránh thay đổi áp suất ngoài ý muốn.

• Áp lực đầu vào tối đa 1.6 MPa, điều chỉnh áp đầu ra trong khoảng 0.2 – 0.8 MPa tùy nhu cầu.

• Tuân thủ tiêu chuẩn UL/FM, NFPA 13, NFPA 24, TCVN 5739, phù hợp cho hệ thống chữa cháy công nghiệp và dân dụng.

Thông số kỹ thuật

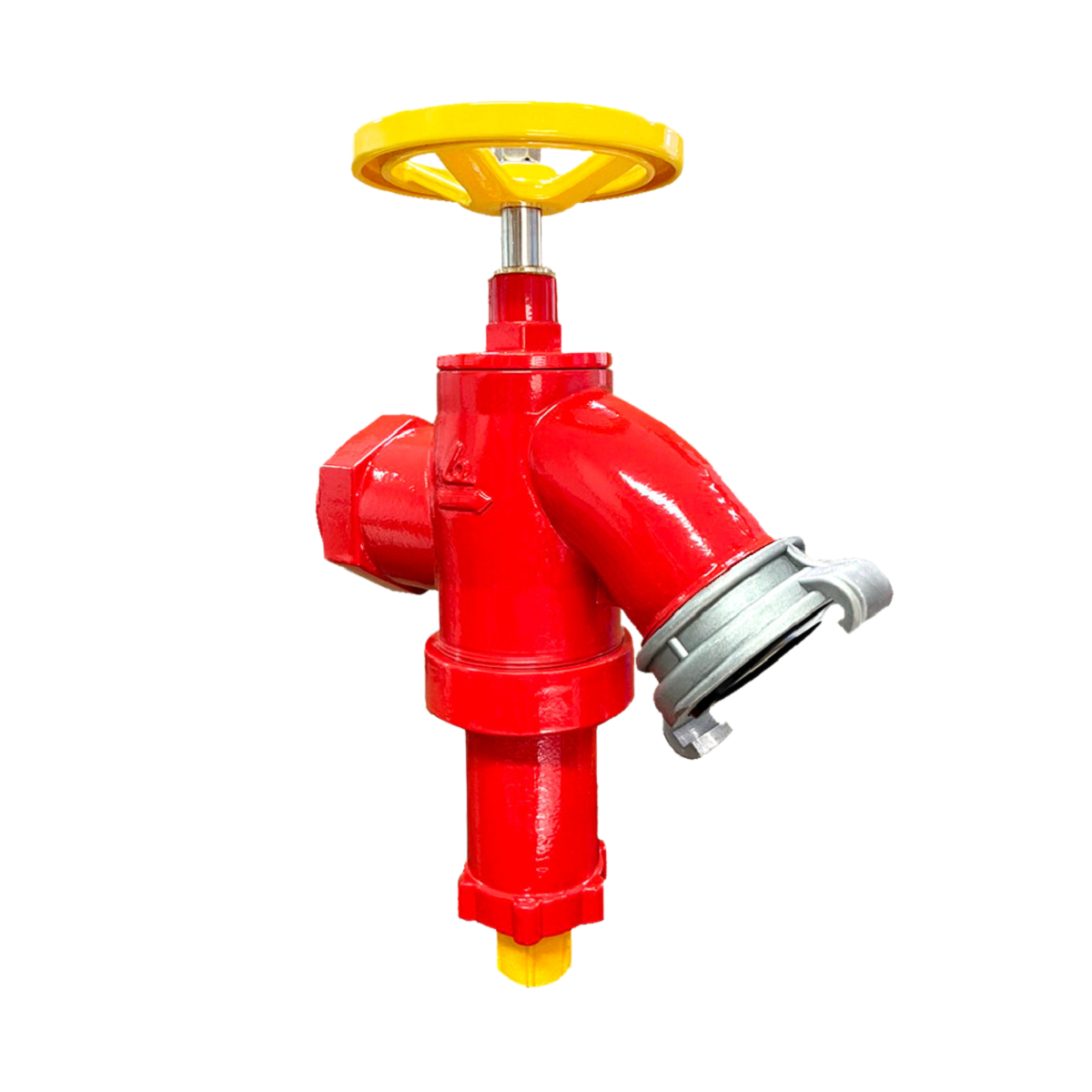

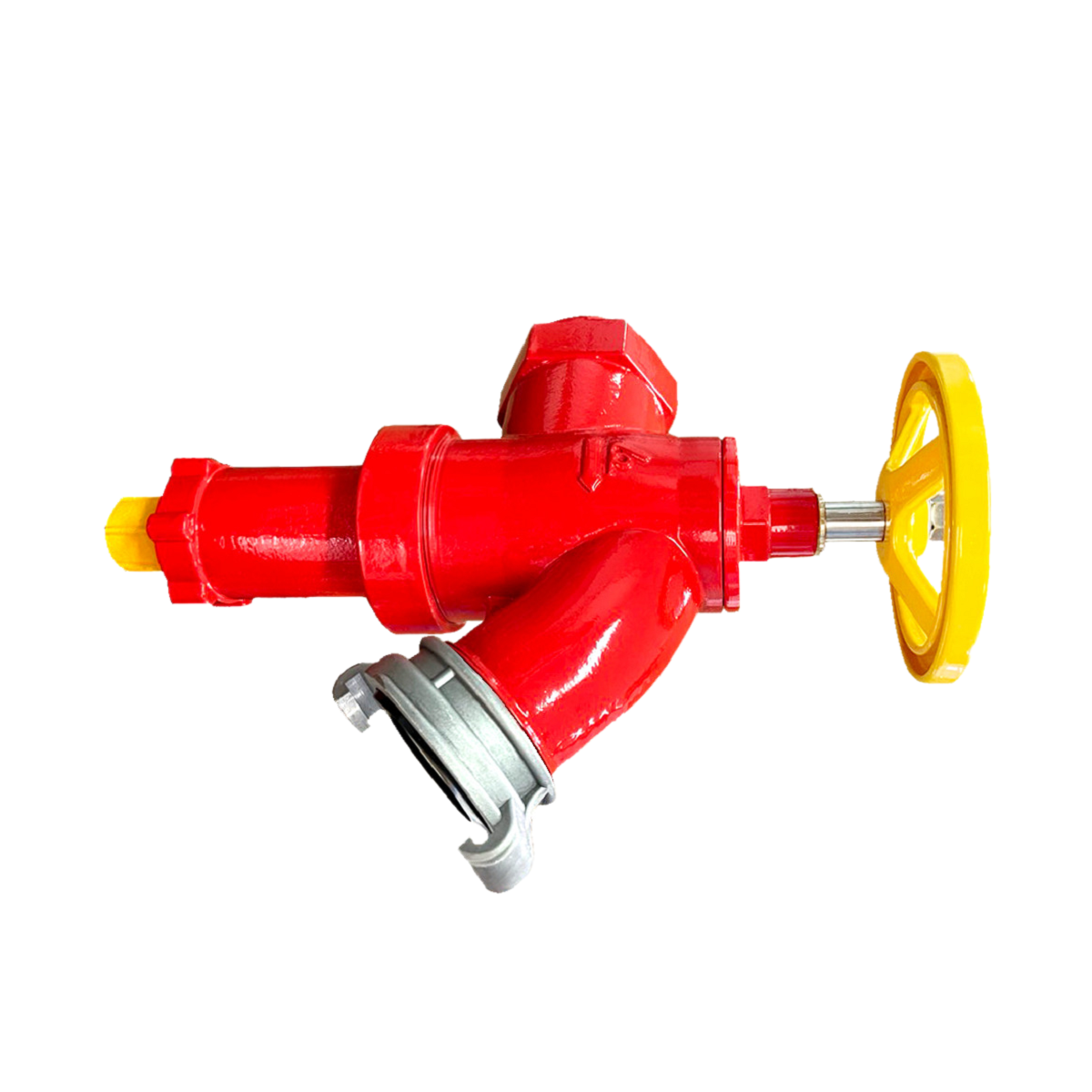

Cấu tạo của van góc giảm áp Shinyi FHPA

Van FHPA được thiết kế dạng van góc 90°, có cấu trúc cơ khí chính xác giúp giảm áp ổn định và độ bền cao. Các bộ phận chính gồm:

1. Thân van (Body)

Được đúc nguyên khối bằng đồng thau hoặc gang cầu, bề mặt phủ sơn epoxy đỏ PCCC, chống oxy hóa và ăn mòn do hơi ẩm, hơi muối.

Bên trong có buồng điều áp và ghế van được gia công phẳng tuyệt đối, đảm bảo độ kín khi đóng.

2. Màng giảm áp (Diaphragm)

Làm bằng cao su EPDM chịu nhiệt và áp lực cao, phản ứng nhanh với thay đổi áp suất nước.

Khi áp đầu vào tăng, màng sẽ ép lò xo để điều chỉnh lưu lượng ra, giữ áp đầu ra ổn định.

3. Lò xo và trục (Spring & Stem)

Lò xo inox SUS304 chịu lực nén ổn định, không gỉ; trục van đồng trục với tay vặn, giúp điều chỉnh áp suất chính xác.

Người vận hành có thể xoay tay vặn để thay đổi lực nén lò xo, tương ứng với mức áp đầu ra mong muốn.

4. Đĩa van và ghế van (Disc & Seat)

Đĩa van bọc EPDM, đóng mở kín khít. Ghế van gia công nhẵn bóng, giảm ma sát, tăng tuổi thọ.

5. Tay vặn và cơ cấu khóa (Handwheel)

Tay vặn gang sơn đỏ PCCC, có vòng khóa định vị để cố định sau khi hiệu chỉnh áp suất, tránh thay đổi trong quá trình vận hành.

Nguyên lý hoạt động của van Shinyi FHPA

Van góc giảm áp FHPA hoạt động theo nguyên lý cân bằng lực giữa áp suất nước và lực nén lò xo:

• Khi áp suất đầu vào tăng, lực nước đẩy màng EPDM ép lò xo, làm thu nhỏ tiết diện mở – giúp giảm áp đầu ra về mức cài đặt.

• Khi áp đầu vào giảm, lò xo đẩy ngược màng về vị trí ban đầu, mở rộng tiết diện – duy trì lưu lượng ổn định.

• Người vận hành có thể xoay tay vặn điều chỉnh để tăng hoặc giảm độ nén lò xo, từ đó thay đổi mức áp ra mong muốn (thường cài trong khoảng 0.3–0.7 MPa).

Cơ chế này giúp van tự động ổn định áp lực nước ra, bảo vệ toàn bộ đường ống và thiết bị PCCC khỏi biến động áp lực nguồn, đặc biệt khi hệ thống sử dụng bơm công suất lớn hoặc thay đổi chế độ hoạt động liên tục.

Ưu điểm của van góc giảm áp Shinyi FHPA

1. Ổn định áp suất tuyệt đối

Giữ áp lực đầu ra không đổi dù nguồn nước dao động, đảm bảo an toàn cho lăng phun, cuộn vòi và đường ống.

2. Độ bền và độ chính xác cao

Cơ cấu lò xo – màng EPDM phản hồi nhanh, không rung, không kẹt, cho phép vận hành liên tục trong thời gian dài.

3. Dễ điều chỉnh và bảo trì

Có thang chia mức áp lực và tay vặn cơ khí dễ thao tác. Việc tháo kiểm tra, vệ sinh định kỳ đơn giản, không cần dụng cụ chuyên dụng.

4. Chống ăn mòn, chịu thời tiết tốt

Sơn epoxy hai lớp và chi tiết inox SUS304 giúp van hoạt động ổn định trong môi trường ngoài trời hoặc khu vực có độ ẩm cao.

5. Đạt tiêu chuẩn quốc tế và tương thích hệ thống Shinyi

Được chứng nhận UL/FM, tương thích hoàn hảo với van góc FHIA–FHBA, van ngoài trời TFHA, trụ cứu hỏa GRHX, tạo nên hệ thống đồng bộ hoàn chỉnh.

Ứng dụng và Lưu ý khi lắp đặt – bảo trì

Ứng dụng:

• Lắp tại tủ chữa cháy trong nhà để giảm áp từ đường ống chính trước khi cấp cho cuộn vòi.

• Dùng trong trụ cứu hỏa ngoài trời, nơi áp lực nguồn cao.

• Ứng dụng trong trạm bơm chữa cháy, đảm bảo áp ra ổn định cho các nhánh hệ thống sprinkler.

• Lắp tại đầu ra đường ống tầng cao, nơi áp lực cần điều tiết để tránh vỡ ống hoặc quá tải thiết bị.

Lưu ý khi lắp đặt:

• Lắp theo đúng chiều mũi tên dòng chảy khắc trên thân van.

• Đặt van ở vị trí dễ thao tác, có không gian điều chỉnh tay vặn.

• Nếu hệ thống có dao động áp lực lớn, nên bổ sung đồng hồ đo áp trước và sau van để kiểm soát chính xác.

• Siết đều bulông hoặc ren, tránh lệch làm hở màng giảm áp.

• Sau khi lắp, chạy thử và hiệu chỉnh áp suất đến mức yêu cầu trước khi bàn giao.

Bảo trì:

• Kiểm tra van định kỳ 3–6 tháng/lần.

• Thử hoạt động điều áp bằng cách thay đổi lưu lượng đầu vào, quan sát phản ứng.

• Vệ sinh buồng giảm áp và màng EPDM định kỳ hằng năm.

• Khi thay linh kiện, chỉ sử dụng phụ kiện chính hãng Shinyi để đảm bảo độ chính xác và độ kín khít.

Tổng kết chuyên gia

Van góc giảm áp Shinyi FHPA là thiết bị điều áp cao cấp, đạt chuẩn UL/FM – NFPA 13 – NFPA 24, giúp duy trì áp lực ổn định cho hệ thống PCCC, bảo vệ toàn bộ thiết bị khỏi hư hại do biến động áp suất.
Với thiết kế góc 90°, vật liệu bền, độ kín cao và khả năng điều chỉnh linh hoạt, FHPA được coi là lựa chọn tối ưu cho tủ chữa cháy, trụ ngoài trời và mạng PCCC cao tầng, đảm bảo vận hành an toàn, hiệu quả và bền vững.
