Van chống va Shinyi

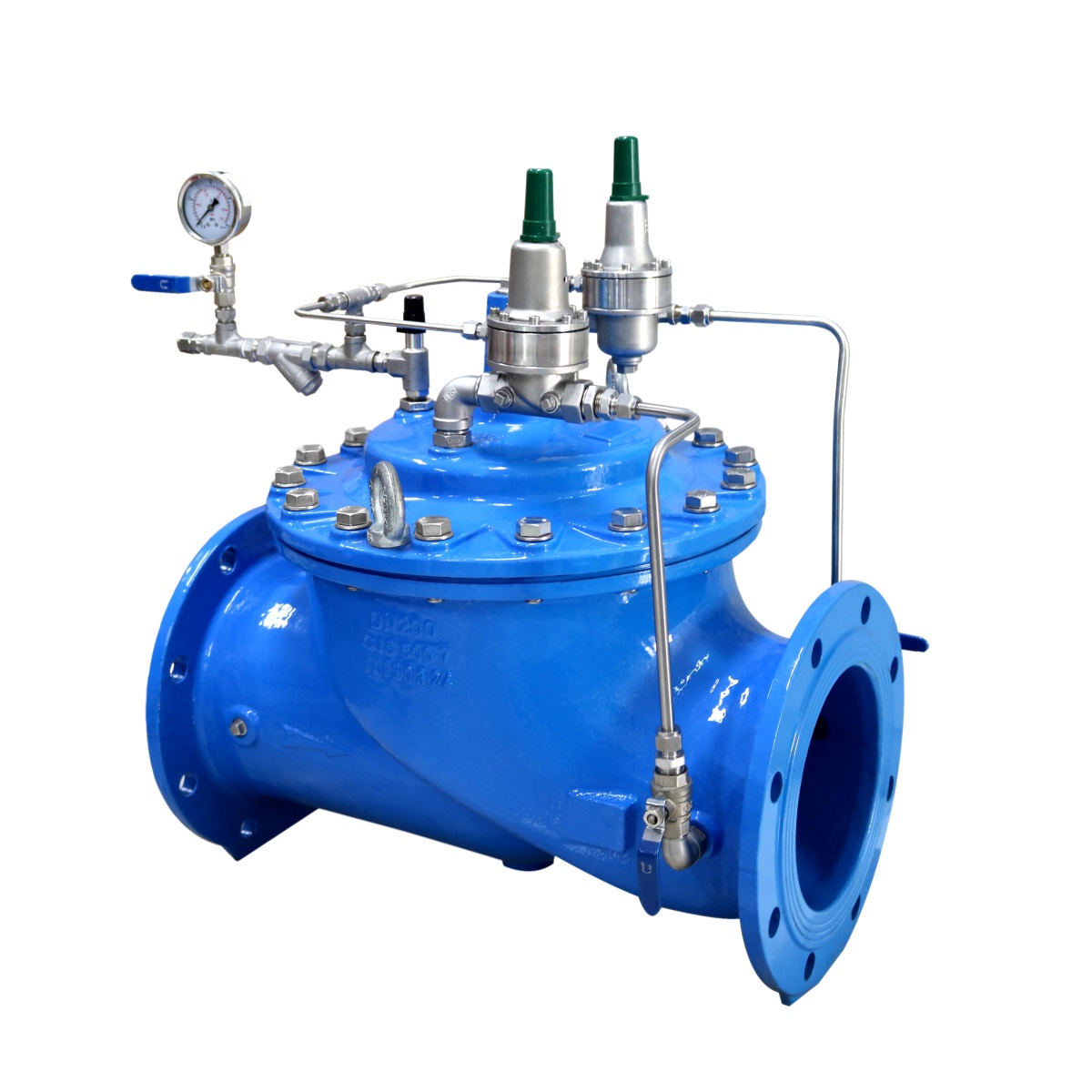

Van chống va Shinyi H600 (Surge Anticipating Valve) là thiết bị thủy lực tự động giúp bảo vệ hệ thống đường ống khỏi hiện tượng “búa nước” (water hammer) – một trong những nguyên nhân gây hư hại nghiêm trọng cho đường ống, bơm và phụ kiện trong hệ thống cấp nước áp lực. Van hoạt động hoàn toàn nhờ áp lực thủy lực, không cần điện, giúp xả áp kịp thời khi áp suất tăng đột ngột.

Giới thiệu về van chống va Shinyi H600

Van chống va H600 thuộc nhóm van điều khiển thủy lực chuyên dụng, được thiết kế bởi Shinyi – Taiwan dành cho các tuyến ống có máy bơm công suất lớn, độ dốc áp cao, hoặc có nguy cơ dừng bơm đột ngột.
Khi áp suất trong ống tăng đột biến do dừng bơm hoặc thay đổi lưu lượng, van sẽ tự động mở để xả nước ra ngoài, làm giảm áp lực tức thời trong hệ thống. Khi áp trở lại bình thường, van đóng lại tự động, đảm bảo hoạt động êm, không gây xung áp thứ cấp.

Model H600 là dòng van công nghiệp nặng, có thiết kế thân gang cầu phủ epoxy toàn phần, pilot điều khiển chính xác, màng đàn hồi lớn cho phản ứng nhanh, và được tối ưu hóa cho hệ thống cấp nước đô thị, nhà máy, và trạm bơm cấp I – II.

Đặc điểm nổi bật của van chống va Shinyi H600

Cơ cấu vận hành thủy lực hoàn toàn tự động

• Không cần điện hay khí nén. Van tự cảm nhận áp lực tăng đột ngột trong hệ thống và mở ra để xả áp tức thời.

Phản ứng nhanh – chính xác

• Nhờ cụm pilot kép (Double Solenoid / Dual Pilot) gồm pilot chính (pressure pilot) và pilot phụ (surge control pilot), đảm bảo van mở đúng thời điểm và đóng êm sau khi xả áp.

Vật liệu công nghiệp bền bỉ

• Thân gang cầu (Ductile Iron GGG-40/50) phủ sơn epoxy dày 250–300 µm, bên trong có gioăng EPDM chống mài mòn, pilot bằng đồng thau hoặc inox 304, đảm bảo độ bền cao kể cả trong môi trường áp lực lớn.

Thiết kế giảm chấn – đóng chậm

• Có cụm van tiết lưu và van một chiều phụ giúp điều tiết tốc độ đóng, tránh xung áp ngược sau khi van đóng (secondary surge).

Lắp đặt linh hoạt

• Phù hợp vị trí sau máy bơm chính hoặc tại điểm cao trong tuyến ống, có thể kết hợp cùng van một chiều, van xả khí, van giảm áp tạo thành bộ bảo vệ hoàn chỉnh cho hệ thống cấp nước.

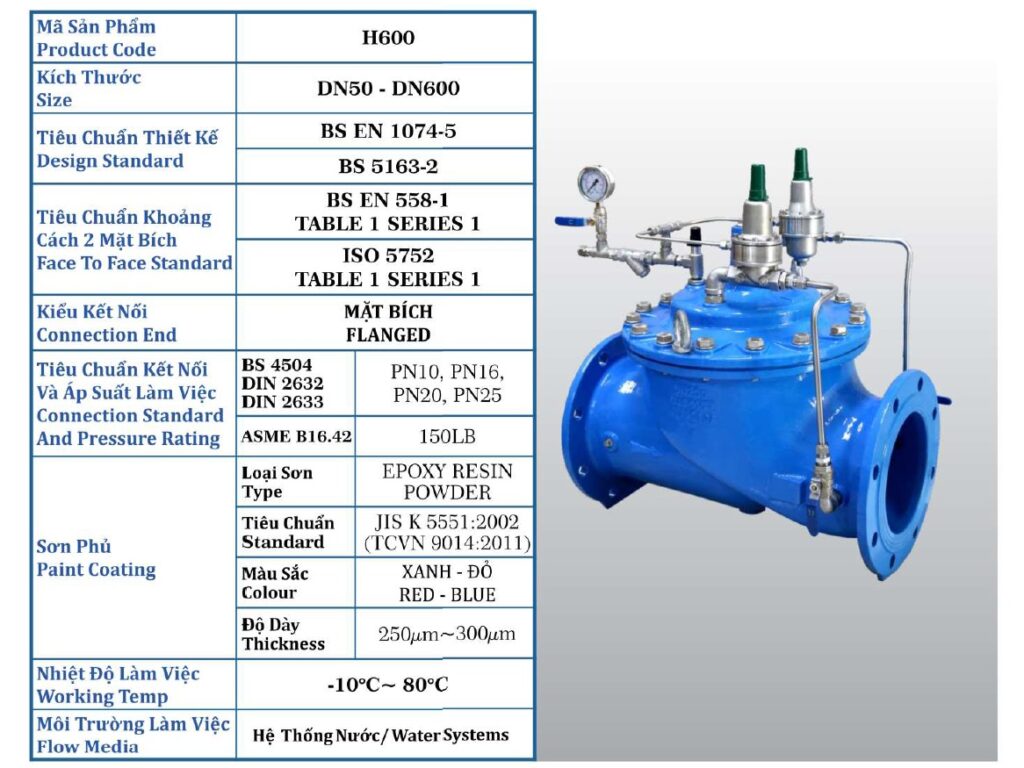

Thông số kỹ thuật

Cấu tạo của van chống va Shinyi H600

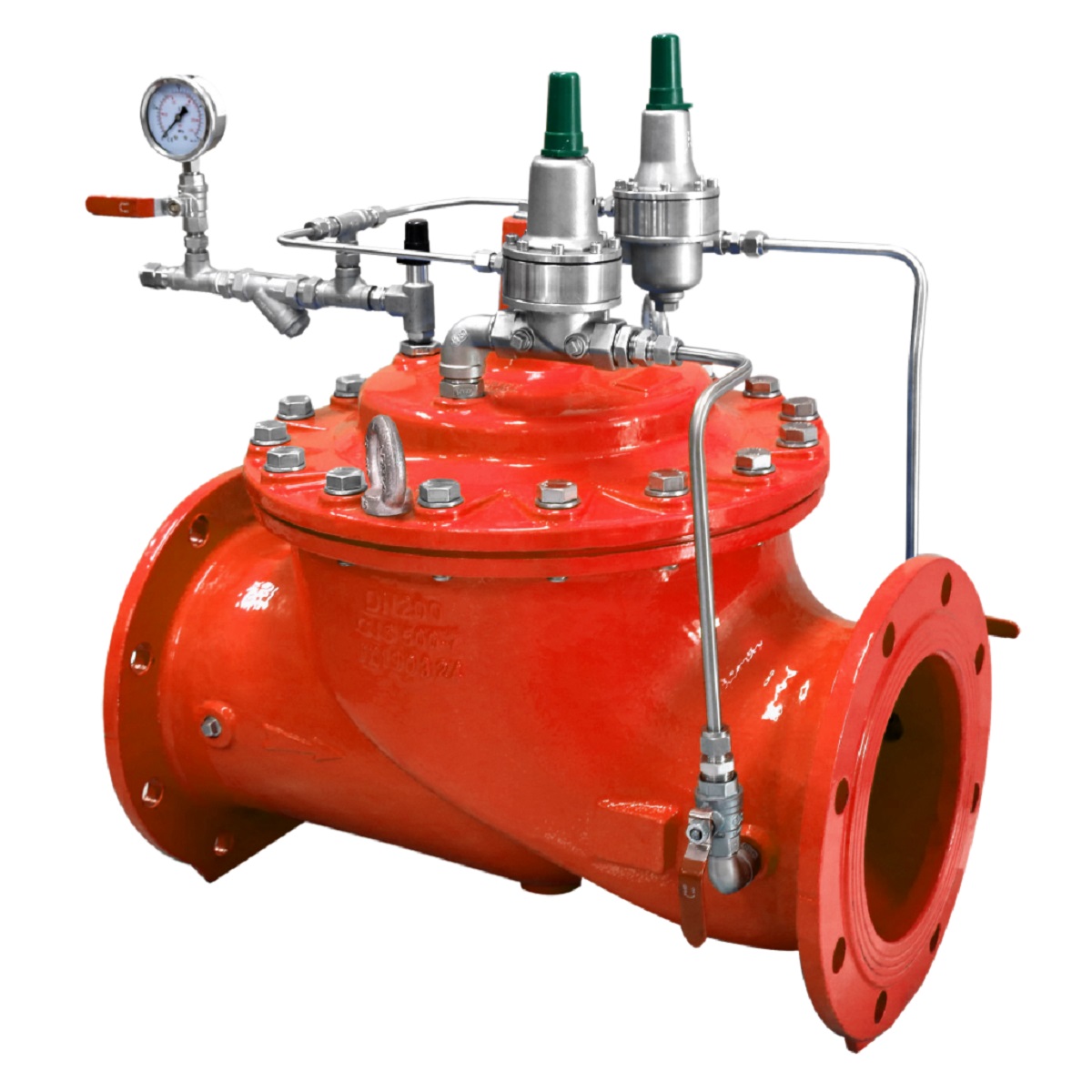

Van chống va Shinyi H600 có thiết kế thủy lực phức hợp, gồm van chính (Main Valve) và hệ thống pilot kép (Dual Pilot System) đảm nhận chức năng cảm nhận và điều khiển xả áp.
Cấu trúc tổng thể gồm 7 thành phần chính:

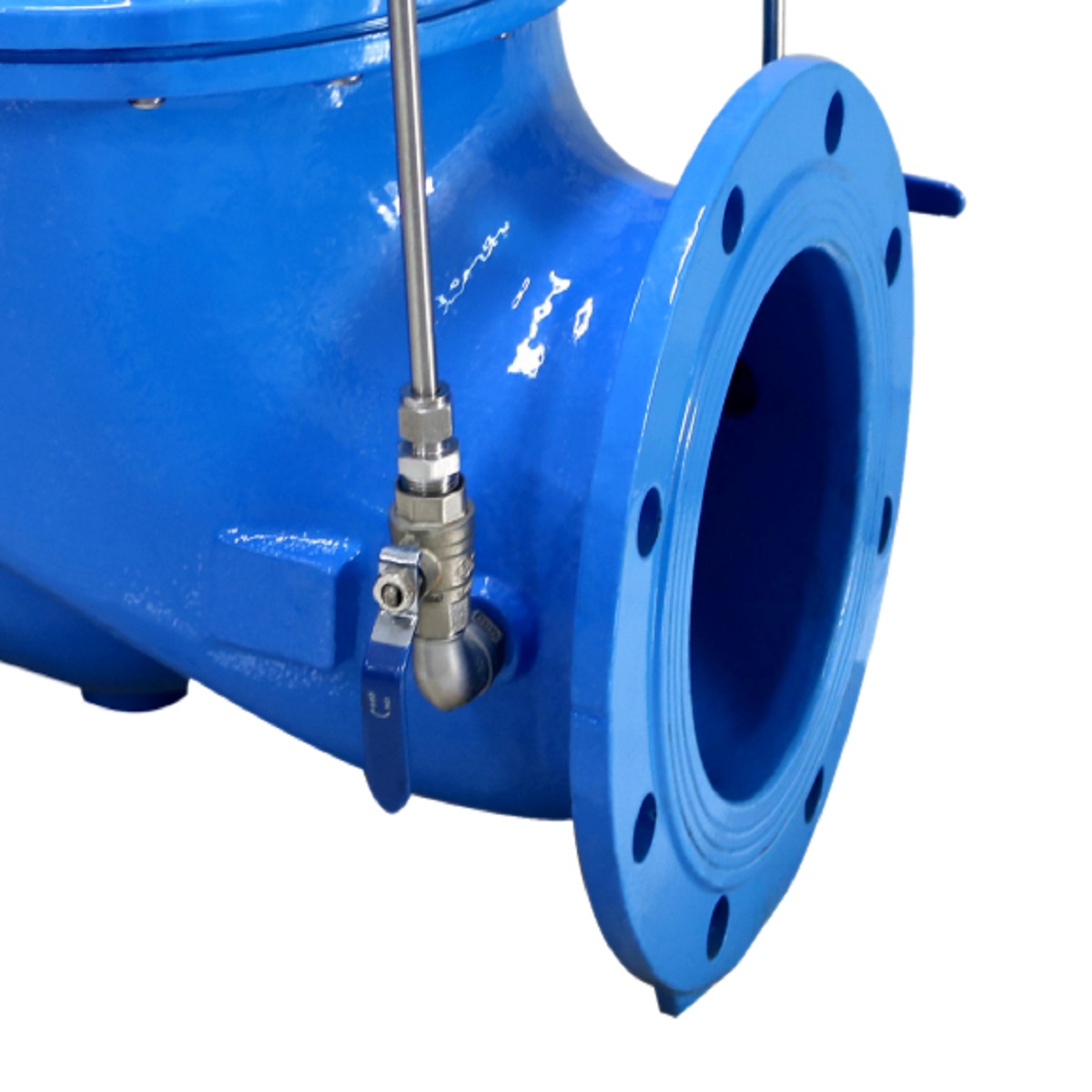

Thân van (Body):

• Chế tạo từ gang cầu (Ductile Iron GGG-40/50), chịu áp đến PN16.

• Phủ sơn epoxy 250–300 µm trong và ngoài, chống ăn mòn nước sạch, nước xử lý hoặc môi trường ẩm.

• Kết nối mặt bích JIS10K / PN16 / ANSI150, đảm bảo lắp đặt chắc chắn cho các tuyến ống công nghiệp.

Nắp van (Bonnet):

• Giữ buồng điều khiển và cụm màng, có thể tháo rời dễ dàng khi bảo trì.

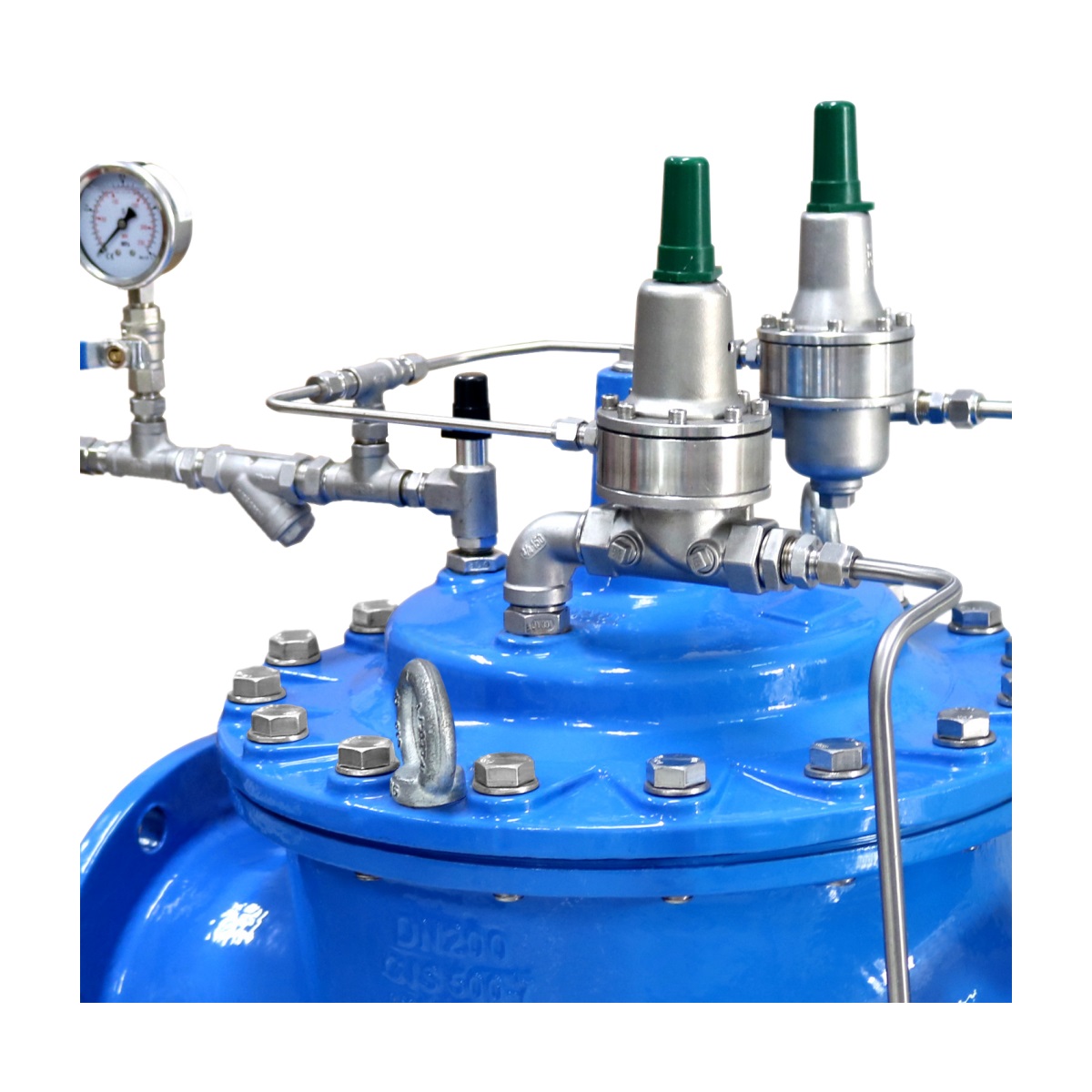

• Bên trên bố trí cụm pilot điều khiển áp suất và đường ống tín hiệu.

Màng đàn hồi (Diaphragm):

• Vật liệu EPDM hoặc NBR, có độ đàn hồi cao, phản ứng nhanh khi áp thay đổi.

• Đóng vai trò như “piston” di chuyển đóng/mở cửa van chính dựa trên áp trong buồng điều khiển.

Trục và đĩa van (Stem & Disc):

• Inox 304 hoặc đồng thau, bề mặt mài chính xác, cho độ kín nước tuyệt đối.

• Gắn trực tiếp với màng, di chuyển theo áp lực buồng điều khiển.

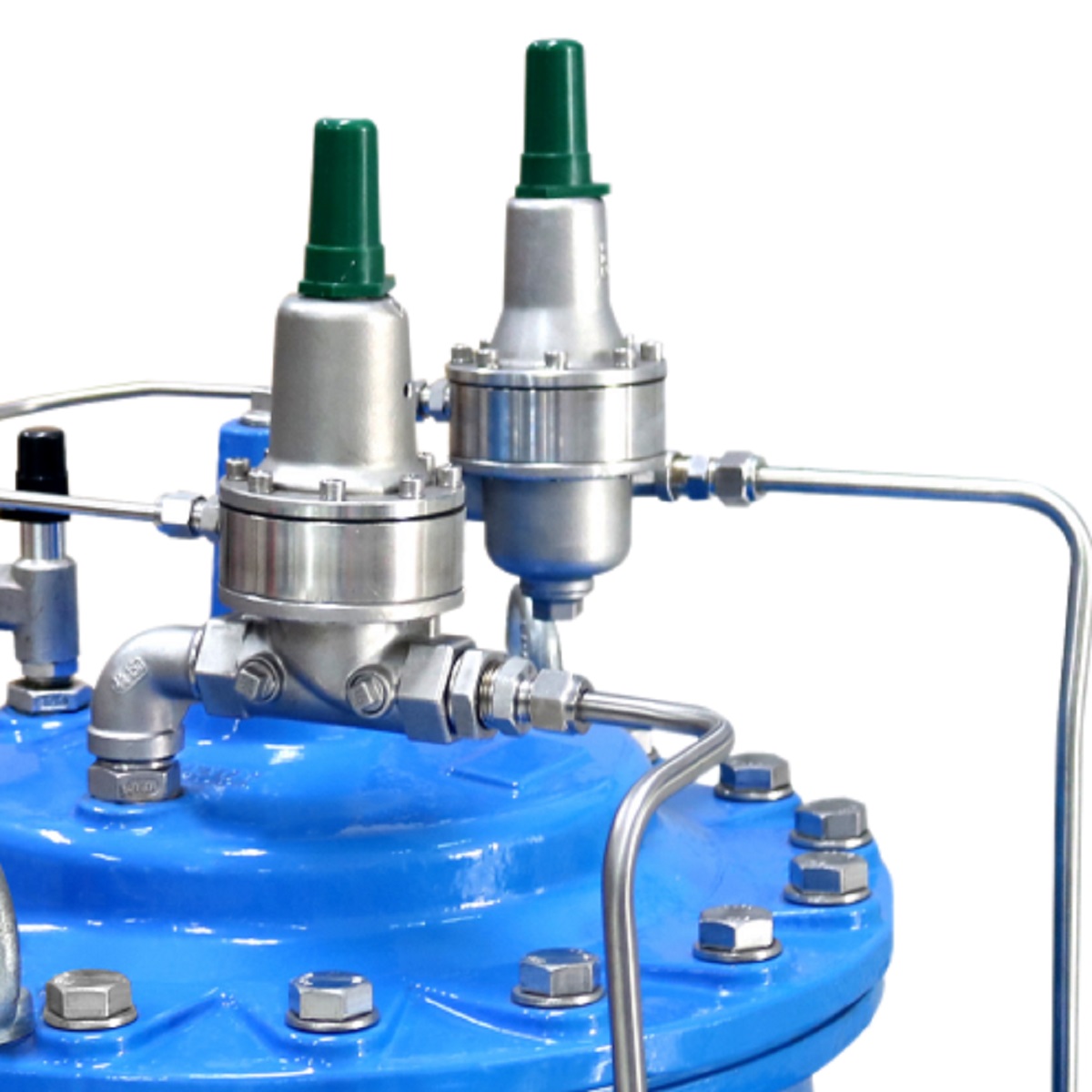

Pilot chính (Pressure Control Pilot):

• Phát hiện sự thay đổi áp suất trong hệ thống, điều chỉnh buồng điều khiển của van chính.

• Khi áp tăng vượt giới hạn, pilot mở để xả nước ra ngoài.

Pilot phụ (Surge Anticipating Pilot):

• Nhận tín hiệu sụt áp nhanh ở đầu ống (khi máy bơm ngừng đột ngột).

• Ngay lập tức mở van chính trước khi “sóng áp phản hồi” quay trở lại – nhờ đó ngăn hiện tượng búa nước xảy ra.

Van tiết lưu & van 1 chiều phụ:

• Điều tiết tốc độ đóng của van chính, giúp đóng êm – không tạo xung áp thứ cấp.

Nguyên lý hoạt động của van chống va Shinyi H600

Hiện tượng búa nước (water hammer) thường xảy ra khi máy bơm dừng đột ngột, hoặc van đóng nhanh làm thay đổi vận tốc dòng nước, tạo sóng áp suất phản hồi cực mạnh.
Van H600 được thiết kế để nhận biết và xả áp trước khi sóng áp phản hồi quay lại, nhờ bộ pilot kép thông minh.

1. Trạng thái bình thường – hệ thống hoạt động ổn định

• Áp suất đầu ra ổn định, pilot chính và phụ đều đóng.

• Van chính ở trạng thái đóng, không thất thoát nước ra ngoài.

• Toàn bộ hệ thống hoạt động bình thường, áp lực trong ống cân bằng.

2. Khi máy bơm ngừng đột ngột – sụt áp tức thời

• Pilot phụ phát hiện sụt áp nhanh (drop pressure rate).

• Ngay lập tức mở van chính, cho phép một lượng nước xả ra ngoài.

• Khi đó, áp lực dương do sóng phản hồi từ đầu ống bị triệt tiêu, tránh tăng áp cực đại.

3. Khi áp tăng vượt ngưỡng cài đặt

• Pilot chính cảm nhận áp tăng → mở nhanh buồng điều khiển → đẩy màng và đĩa van mở → nước được xả ra ngoài.

• Khi áp trở lại bình thường, pilot đóng dần → van chính đóng êm nhờ van tiết lưu phụ → tránh tạo xung áp ngược.

Ưu điểm của van chống va Shinyi H600

1. Phản ứng nhanh – chính xác tuyệt đối:
   Cụm dual pilot giúp van phản ứng trong thời gian <1 giây khi có biến động áp đột ngột, bảo vệ hệ thống khỏi cả áp tăng và áp giảm.

2. Chống búa nước toàn diện:
   Van mở xả ngay khi nhận tín hiệu sụt áp, nhờ đó ngăn sóng phản hồi va vào máy bơm hoặc mối nối ống, kéo dài tuổi thọ đường ống.

3. Vận hành thủy lực – không cần điện:
   Hoàn toàn tự động, phù hợp cả khu vực không có nguồn điện hoặc môi trường dễ cháy nổ.

4. Thiết kế chống xung áp thứ cấp:
   Có cơ cấu tiết lưu đóng chậm, tránh tạo sóng áp lần hai sau khi xả.

5. Độ bền cao – tuổi thọ lâu:
   Thân gang cầu dày, phủ epoxy toàn phần; màng và gioăng EPDM đạt chuẩn nước sạch.
   Pilot đồng/inox chống ăn mòn, hoạt động ổn định trong môi trường nước có độ kiềm nhẹ.

6. Bảo trì dễ dàng:
   Cấu trúc modul, có thể tháo từng cụm (pilot, màng, trục) mà không phải tháo van khỏi hệ thống.

Xem thêm 1 số sản phẩm tương tự: Van búa nước Shinyi | Van giảm áp Shinyi

So sánh van chống va Shinyi H600 với AUT, ARV và ARITA

Đánh giá kỹ sư:

• Shinyi H600 có thiết kế hai pilot độc lập, giúp phản ứng sớm và chính xác hơn AUT & ARV.
• Trong khi AUT và ARV chỉ xử lý khi áp tăng, H600 có khả năng “dự đoán va” – mở trước khi sóng áp phản hồi, giúp bảo vệ máy bơm toàn diện hơn.
• ARITA có hiệu suất tương đương nhưng chi phí cao và phụ tùng khó tìm tại Việt Nam.

✅ Kết luận: Với hiệu năng, độ tin cậy và chi phí bảo trì thấp, Shinyi H600 là lựa chọn tối ưu cho trạm bơm và hệ thống cấp nước quy mô lớn.

Lưu ý khi lắp đặt và bảo trì van chống va Shinyi H600

1. Vị trí lắp đặt

• Van phải đặt sau máy bơm chính, ở điểm có nguy cơ xung áp cao nhất.

• Hướng lắp theo chiều dòng nước, pilot hướng lên trên.

• Nên đặt ống xả riêng có đường kính ≥ DN80 để thoát nước áp nhanh.

• Có thể kết hợp với van một chiều và van xả khí để tạo cụm chống va hoàn chỉnh.

2. Trong quá trình lắp đặt

• Sử dụng gioăng EPDM đạt chuẩn nước sạch, siết bulong bích theo hình sao.

• Kiểm tra hướng mũi tên trên thân van trùng hướng dòng chảy.

• Lắp đồng hồ áp suất ở đầu vào và đầu ra để theo dõi sự biến thiên áp lực.

• Tránh lắp tại vị trí trũng, nơi có nguy cơ đọng khí trong ống tín hiệu.

3. Khi vận hành

• Kiểm tra pilot chính và phụ trước khi cấp áp – đảm bảo không tắc nghẽn.

• Sau khi khởi động bơm, quan sát thời gian mở – đóng của van để xác nhận pilot hoạt động ổn định.

• Có thể điều chỉnh tốc độ đóng bằng van tiết lưu phụ (Needle Valve).

4. Bảo trì định kỳ

• Kiểm tra màng EPDM mỗi 6–12 tháng, thay mới nếu có dấu hiệu lão hóa.

• Vệ sinh pilot, ống dẫn tín hiệu, lọc mini để tránh tắc.

• Định kỳ hiệu chỉnh lại áp cài đặt cho pilot phụ theo thông số hệ thống bơm.

• Khi dừng hệ thống lâu ngày, nên xả hết nước trong thân van để tránh đóng cặn.

👉 Ghi chú kỹ sư:

Van chống va Shinyi H600 là một trong những model hiếm trên thị trường vừa có khả năng “anticipating surge” (phản ứng sớm khi sụt áp), vừa có cơ cấu giảm chấn đóng êm, giúp bảo vệ hoàn hảo hệ thống cấp nước và thiết bị bơm công nghiệp.
