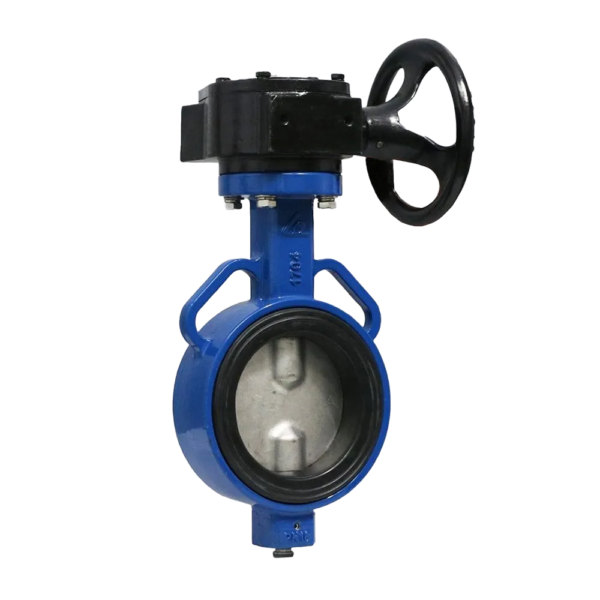

Van bướm tay quay Shinyi

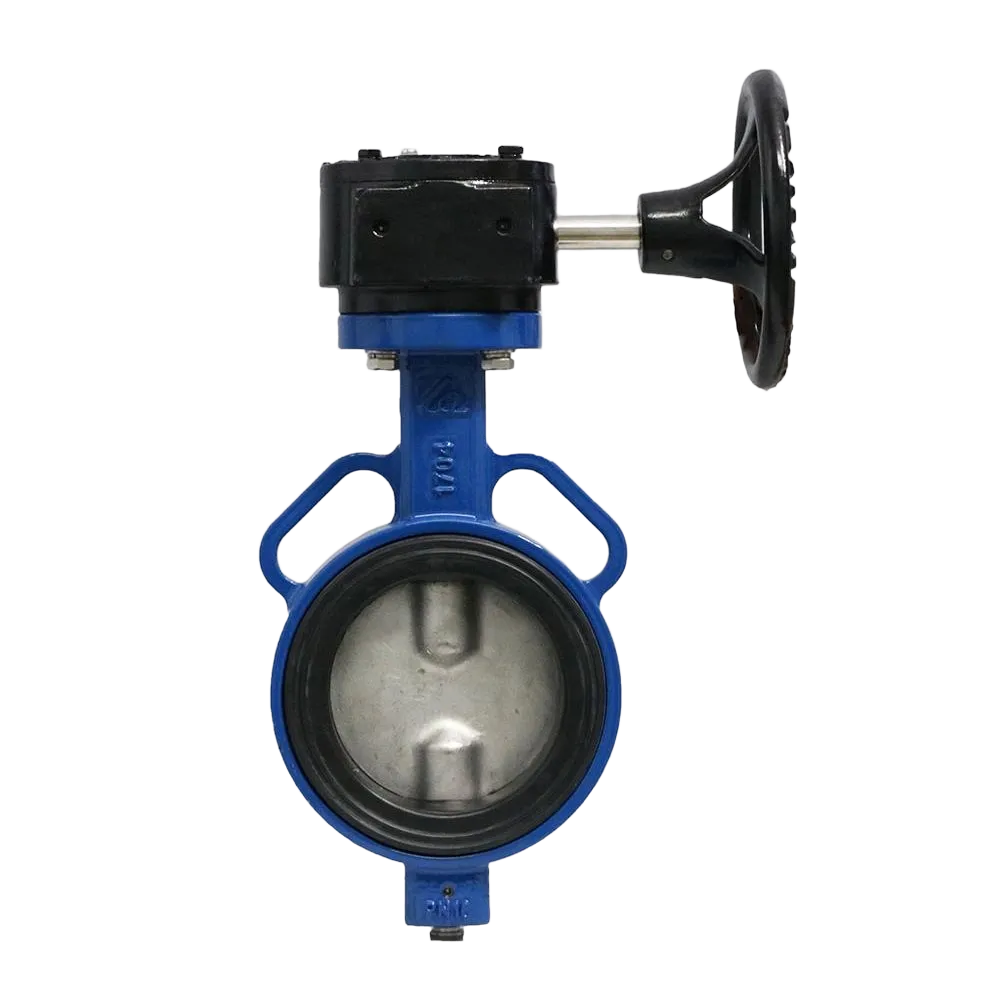

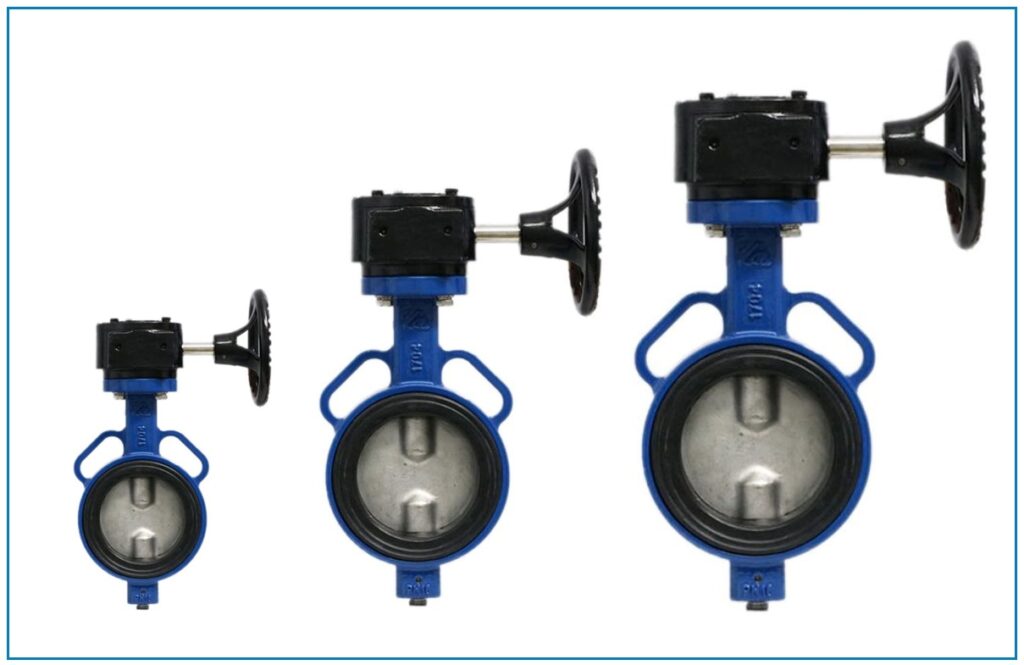

Van bướm tay quay Shinyi WBGS là dòng van cơ học cao cấp thuộc thương hiệu Shinyi (Taiwan), được thiết kế với cơ cấu tay quay vô lăng kết hợp hộp số giảm tốc, cho phép đóng mở nhẹ nhàng, chính xác và ổn định hơn so với dạng tay gạt thông thường. Đây là lựa chọn tiêu chuẩn trong các hệ thống cấp thoát nước, HVAC và PCCC trung tâm yêu cầu thao tác êm, an toàn và chính xác.

Giới thiệu

Van bướm tay quay Shinyi WBGS hoạt động dựa trên nguyên lý xoay trục ¼ vòng (90°) tương tự van bướm tay gạt, nhưng khác biệt ở bộ truyền động dạng hộp số (gear operator) giúp người dùng vận hành nhẹ hơn, dù kích thước van lớn hoặc áp lực dòng chảy cao.

Thân van được đúc bằng gang cầu (ductile iron) phủ sơn epoxy dày 250 µm, đĩa van bằng inox 304 và gioăng EPDM chịu nhiệt 120°C, đảm bảo độ kín khít và độ bền vượt trội.
Cấu trúc chắc chắn, tay quay có chốt định vị nhiều nấc giúp kiểm soát chính xác vị trí mở/đóng – phù hợp cho các hệ thống yêu cầu vận hành thường xuyên hoặc liên tục.

Xem đầy đủ các loại: Van bướm shinyi

Đặc điểm nổi bật

• Cơ cấu tay quay hộp số giúp thao tác nhẹ hơn tới 70% so với tay gạt, đặc biệt hữu ích cho van DN150–DN300.

• Thân gang cầu phủ epoxy chống ăn mòn, chịu áp cao, tuổi thọ dài.

• Đĩa van inox 304 sáng bóng, chống gỉ, đảm bảo lưu lượng ổn định.

• Gioăng EPDM chịu nhiệt, kín tuyệt đối, không rò rỉ khi vận hành.

• Thiết kế wafer mỏng gọn, lắp giữa hai mặt bích JIS / BS / DIN tiêu chuẩn.

• Hộp số đúc kín, có cơ cấu khóa định vị, bảo vệ an toàn khi vận hành.

• Áp lực làm việc PN16, đáp ứng hầu hết hệ thống nước, PCCC, HVAC và công nghiệp.

• Hàng sẵn kho tại Hà Nội – TP.HCM, bảo hành chính hãng 12 tháng.

Thông số kỹ thuật

✅ Tóm tắt kỹ thuật:

Van bướm tay quay Shinyi WBGS là lựa chọn hoàn hảo cho hệ thống có đường ống lớn, áp suất cao hoặc cần vận hành thường xuyên. Thiết kế hộp số giúp người dùng đóng mở nhẹ – chính xác – an toàn hơn, trong khi vẫn giữ được ưu điểm gọn nhẹ và độ kín cao của dòng van bướm Shinyi.

Cấu tạo của van bướm tay quay Shinyi WBGS

Van bướm tay quay Shinyi WBGS được thiết kế với cơ cấu truyền động cơ học thông minh, giúp thao tác dễ dàng và kiểm soát chính xác vị trí van. Cấu tạo gồm 6 bộ phận chính:

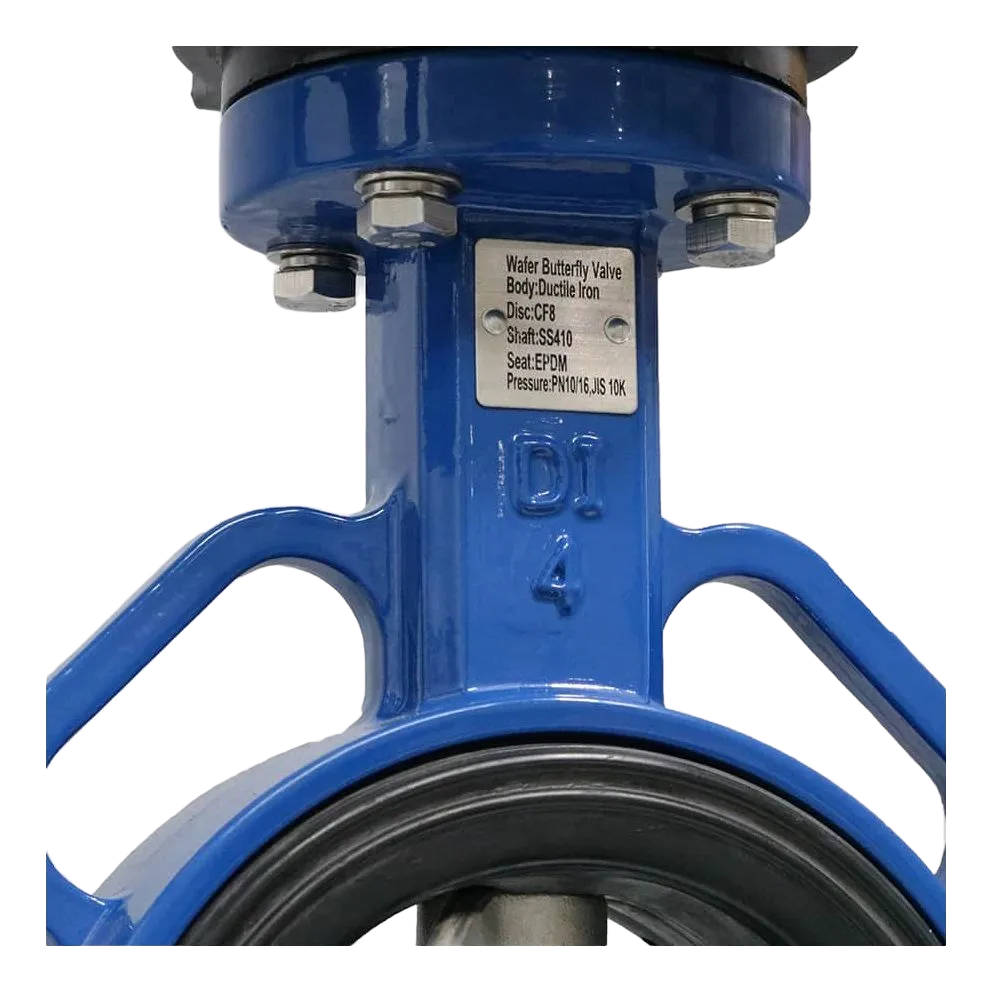

1. Thân van (Body):
   Làm từ gang cầu (ductile iron), đúc liền khối và phủ sơn epoxy tĩnh điện dày 250 µm – chống ăn mòn, chịu nhiệt, đảm bảo tuổi thọ cao ngay cả trong môi trường ẩm, nước thải hoặc ngoài trời.
   Độ chính xác lắp ghép cao giúp van vừa khít giữa hai mặt bích mà không bị lệch trục.

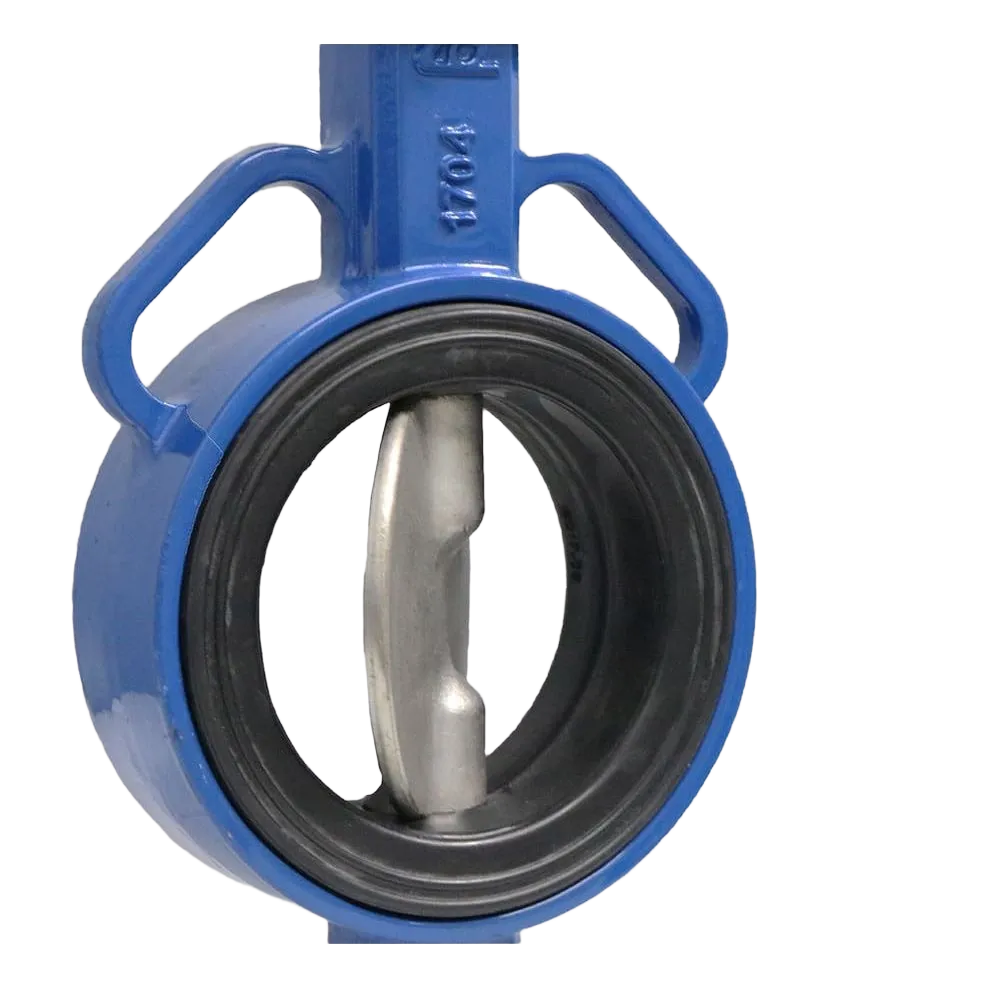

2. Đĩa van (Disc):
   Chế tạo từ inox 304 hoặc CF8, có khả năng chống gỉ, chịu ăn mòn hóa học nhẹ.
   Bề mặt đĩa được đánh bóng cơ học, giúp giảm ma sát với dòng nước, đảm bảo lưu lượng tối ưu khi mở hoàn toàn.

3. Trục van (Stem):
   Là chi tiết truyền mô-men xoắn từ hộp số đến đĩa van. Làm bằng inox 410 hoặc 304, tôi cứng, có độ đàn hồi và khả năng chịu xoắn cao, giúp vận hành êm, không biến dạng.

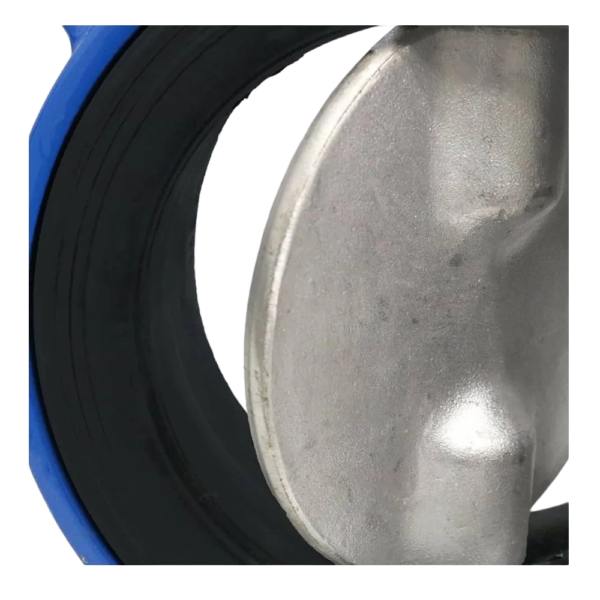

4. Gioăng làm kín (Seat):
   Sử dụng EPDM (Ethylene Propylene Diene Monomer) – vật liệu cao su tổng hợp chuyên dụng, có độ bền nhiệt đến 120°C, chịu áp lực cao và kháng hóa chất nhẹ.
   Gioăng được đúc liền trong thân, ôm sát đĩa van tạo độ kín tuyệt đối khi đóng.

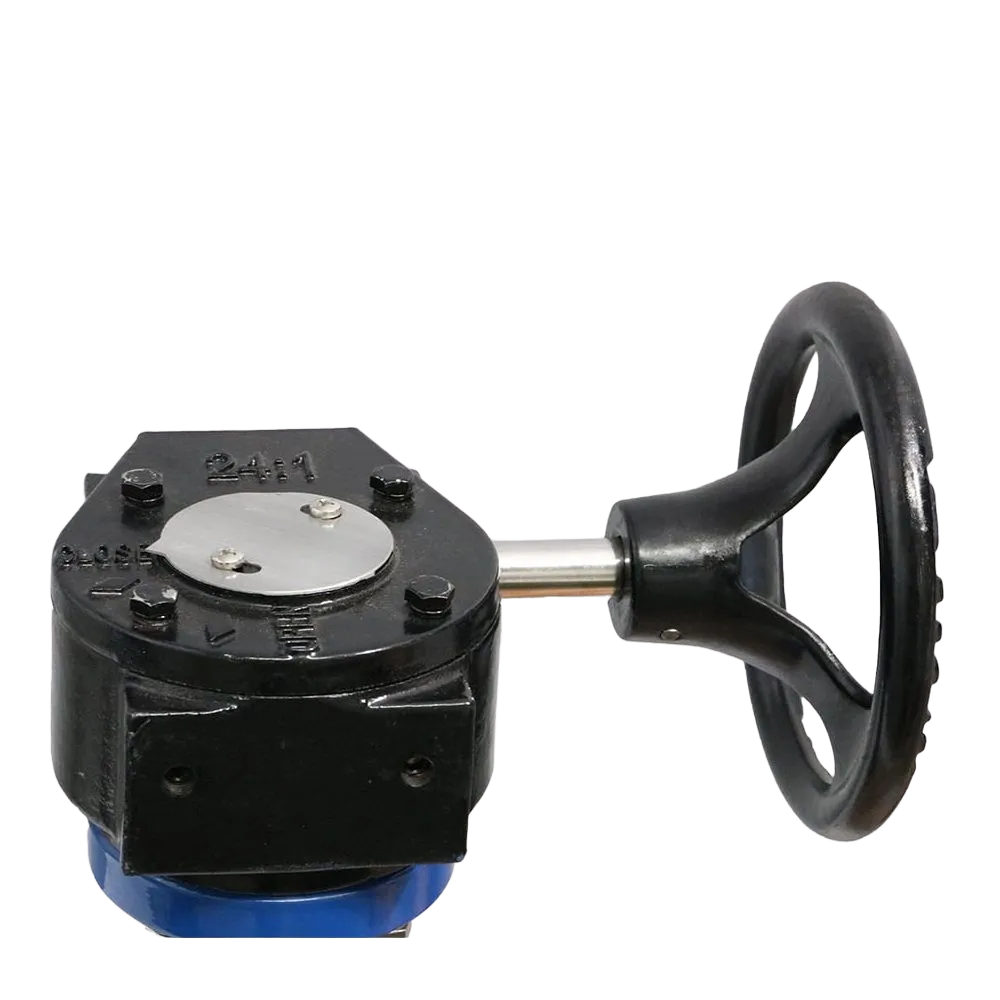

5. Hộp số (Gear Operator):
   Là điểm khác biệt lớn nhất của WBGS. Hộp số truyền động gồm bánh răng, trục vít và ổ bi, được bôi mỡ chịu nhiệt và đúc kín chống bụi, chống nước.
   Cơ cấu này giúp giảm lực thao tác tới 70%, cho phép vận hành nhẹ ngay cả với van DN300.

6. Tay quay (Handwheel):
   Là vô lăng thép sơn tĩnh điện, kích thước lớn, giúp người vận hành điều chỉnh van mượt, an toàn và chính xác.
   Trên hộp số có cửa quan sát vị trí mở/đóng, cùng chốt khóa cơ học để cố định trạng thái van khi cần thiết.

EEAT note:
Toàn bộ van WBGS được Shinyi kiểm định áp lực và độ kín tại nhà máy Đài Loan trước khi xuất xưởng. Sai số mô-men xoắn <2%, đảm bảo độ tin cậy cao trong các hệ thống PCCC và HVAC.

Nguyên lý hoạt động

Van bướm tay quay Shinyi WBGS hoạt động dựa trên nguyên lý truyền động bánh răng – trục vít trong hộp số.

• Khi người dùng xoay vô lăng, trục vít trong hộp số quay và truyền lực đến bánh răng gắn với trục van.

• Trục van xoay ¼ vòng (90°), kéo theo đĩa van quay trong thân để mở hoặc đóng dòng chảy.

• Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi đĩa vuông góc, van đóng kín.

• Hộp số có cơ cấu định vị cơ học, giúp van dừng chính xác ở từng vị trí mong muốn (điều tiết, mở 50%, hoặc đóng hoàn toàn).

Ví dụ thực tế:
Trong hệ thống PCCC của nhà máy điện Nghi Sơn, kỹ thuật viên phải đóng van DN250 trên đường cấp chính – nếu dùng tay gạt, lực cần rất lớn. Nhờ hộp số WBGS, chỉ cần xoay vô lăng nhẹ nhàng khoảng 12 vòng là van đóng kín hoàn toàn, thao tác an toàn, không gây rung chấn cho đường ống.

Ưu điểm của van bướm tay quay Shinyi WBGS

Ưu điểm về cơ cấu vận hành

• Đóng/mở nhẹ nhàng nhờ hệ thống bánh răng giảm tốc.

• Giữ vị trí van chính xác – phù hợp cho điều tiết lưu lượng.

• An toàn khi thao tác, đặc biệt với van kích cỡ lớn DN150–DN300.

• Có cửa hiển thị trạng thái mở/đóng, dễ quan sát khi lắp đặt ở vị trí cao.

Ưu điểm về vật liệu và độ bền

• Thân gang cầu phủ epoxy – chống gỉ, chịu ăn mòn nước biển nhẹ.

• Đĩa inox 304 – chống gỉ sét và bám cặn, duy trì lưu lượng ổn định.

• Gioăng EPDM – kín tuyệt đối, không rò rỉ, tuổi thọ cao gấp 1.5 lần cao su NBR thông thường.

• Trục inox 410 – chịu xoắn tốt, không cong vênh sau thời gian dài sử dụng.

Ưu điểm trong bảo trì và vận hành

• Hộp số bôi mỡ sẵn, hầu như không cần bảo trì trong 2–3 năm đầu.

• Có thể tháo hộp số riêng để kiểm tra mà không cần tháo van khỏi đường ống.

• Không gây chấn động dòng nước khi đóng – mở, giúp tăng tuổi thọ đường ống và thiết bị nối.

• Khi mất điện hoặc khẩn cấp, vẫn có thể vận hành thủ công, đảm bảo an toàn tuyệt đối.

Ưu điểm so với van bướm tay gạt WBLS

Kết luận:
Van bướm tay quay Shinyi WBGS là lựa chọn cân bằng giữa hiệu suất – độ bền – chi phí, phù hợp cho hệ thống trung tâm, đường ống lớn hoặc khu vực cần điều tiết chính xác.

Ứng dụng của van bướm tay quay Shinyi WBGS

Van bướm tay quay Shinyi WBGS được ứng dụng rộng rãi trong các hệ thống yêu cầu đóng mở thường xuyên, chính xác, lực thao tác nhẹ và độ an toàn cao. Với cấu tạo có hộp số giảm tốc, sản phẩm này phù hợp cho cả công trình dân dụng, công nghiệp và PCCC quy mô lớn.

Hệ thống cấp thoát nước và xử lý nước

• WBGS thường được lắp tại đường ống chính của các nhà máy cấp nước, trạm bơm, hoặc khu công nghiệp, nơi yêu cầu vận hành thường xuyên nhưng không được gây chấn động áp lực.

• Nhờ hộp số điều khiển, van đóng mở từ từ, tránh hiện tượng “búa nước” (water hammer), giúp bảo vệ đường ống và thiết bị đầu cuối.
  Ví dụ thực tế: Nhà máy xử lý nước sạch Thủ Đức sử dụng WBGS DN250–DN400 cho các tuyến cấp chính, giúp vận hành nhẹ và ổn định trong môi trường áp lực 10–12 bar liên tục.

Hệ thống HVAC (điều hòa trung tâm)

• Trong hệ thống HVAC (Heating, Ventilation & Air Conditioning), WBGS dùng để điều tiết lưu lượng nước lạnh hoặc nước nóng.

• Hộp số có cơ cấu giữ vị trí giúp cân bằng thủy lực dễ dàng, tránh thất thoát năng lượng.
  Ví dụ: Trung tâm thương mại Aeon Mall Hà Đông sử dụng WBGS DN100–DN200 tại tầng kỹ thuật để điều chỉnh lưu lượng nước lạnh, vận hành êm và dễ cân chỉnh khi bảo trì.

Hệ thống PCCC (phòng cháy chữa cháy)

• WBGS được ưa chuộng trong hệ thống sprinkler và đường cấp bơm chữa cháy, nơi cần độ kín tuyệt đối và thao tác an toàn.

• Hộp số có thể gắn thêm công tắc tín hiệu (optional) nếu cần giám sát trạng thái mở/đóng từ xa, tương tự dòng WBSS.
  Ví dụ: Khu công nghiệp Yên Phong (Bắc Ninh) lắp WBGS DN150–DN250 tại trạm bơm chính PCCC, vận hành ổn định sau hơn 5 năm liên tục mà không cần thay thế.

Ngành công nghiệp và hạ tầng khác

• Dùng trong ngành thực phẩm, hóa chất nhẹ, dệt nhuộm, xi mạ, nơi yêu cầu điều tiết lưu lượng và vật liệu inox 304 chống ăn mòn.

• Lắp tại khu công nghiệp, nhà máy, tòa nhà cao tầng, trạm xử lý nước thải, hoặc đường ống kỹ thuật ngoài trời nhờ khả năng chống ăn mòn cao.

Lưu ý khi lắp đặt và bảo trì

Van bướm tay quay Shinyi WBGS được thiết kế bền bỉ, nhưng để đảm bảo vận hành ổn định và đạt tuổi thọ tối đa, cần tuân thủ những hướng dẫn kỹ thuật sau:

Khi lắp đặt

• Kiểm tra hướng mở/đóng của van trước khi đưa vào hệ thống, đảm bảo vô lăng quay đúng chiều “OPEN–CLOSE” được khắc trên nắp hộp số.

• Hai mặt bích cần đồng tâm và song song tuyệt đối, tránh siết lệch làm biến dạng thân van hoặc bó trục.

• Siết bulong theo hình chữ X, chia nhiều vòng, lực đều tay, không xiết lệch.

• Không nên dùng van làm điểm tựa để nâng hoặc kéo đường ống, vì có thể gây lệch trục.

• Lắp van sao cho hộp số hướng lên trên hoặc ngang, tránh hướng xuống để hạn chế đọng nước hoặc bụi bẩn xâm nhập.

Khi vận hành

• Xoay vô lăng nhẹ nhàng, không dùng lực quá mạnh hoặc dụng cụ hỗ trợ.

• Nếu cảm thấy nặng bất thường, ngừng thao tác và kiểm tra hộp số, có thể do đĩa van bị kẹt bởi dị vật.

• Khi cần điều tiết lưu lượng, nên mở từ từ và dừng tại vị trí định sẵn, tránh rung giật gây áp xung.
  Ví dụ: Trong một nhà máy giấy tại Bình Dương, nhân viên bảo trì mở WBGS DN200 quá nhanh khiến dòng nước đổi hướng đột ngột, áp lực tăng làm bung mối nối bích – sự cố này được khắc phục bằng cách thêm bộ giảm chấn và mở chậm theo quy trình.

Khi bảo trì

• Định kỳ 3–6 tháng nên kiểm tra và vận hành thử để tránh bó trục do lâu ngày không dùng.

• Tháo nắp hộp số kiểm tra mỡ bôi trơn, bổ sung nếu thấy khô.

• Làm sạch đĩa van và gioăng EPDM bằng vải mềm, tránh hóa chất mạnh làm hỏng cao su.

• Nếu lắp ngoài trời, nên bọc hộp số bằng nắp bảo vệ hoặc sơn phủ lại định kỳ để chống rỉ.

• Khi thay gioăng, cần dùng gioăng đúng chủng loại EPDM – Shinyi chính hãng, tránh hàng thay thế không tương thích.

Khi lưu kho và vận chuyển

• Để van ở trạng thái mở ¼ vòng, tránh ép gioăng lâu ngày.

• Bọc kín các mặt bích và tay quay để ngăn bụi, ẩm và va đập.

• Không chồng nhiều lớp van lớn, đặc biệt khi hộp số nặng dễ làm cong trục

✅ Tổng kết:

Van bướm tay quay Shinyi WBGS là lựa chọn tiêu chuẩn cho hệ thống nước, HVAC và PCCC trung tâm.
Khi được lắp đặt đúng kỹ thuật và bảo trì định kỳ, van có thể vận hành ổn định trên 10 năm, đảm bảo an toàn, chính xác và tiết kiệm chi phí cho toàn hệ thống.
