Van bướm tín hiệu điện Shinyi

Tổng quan, ứng dụng & lựa chọn

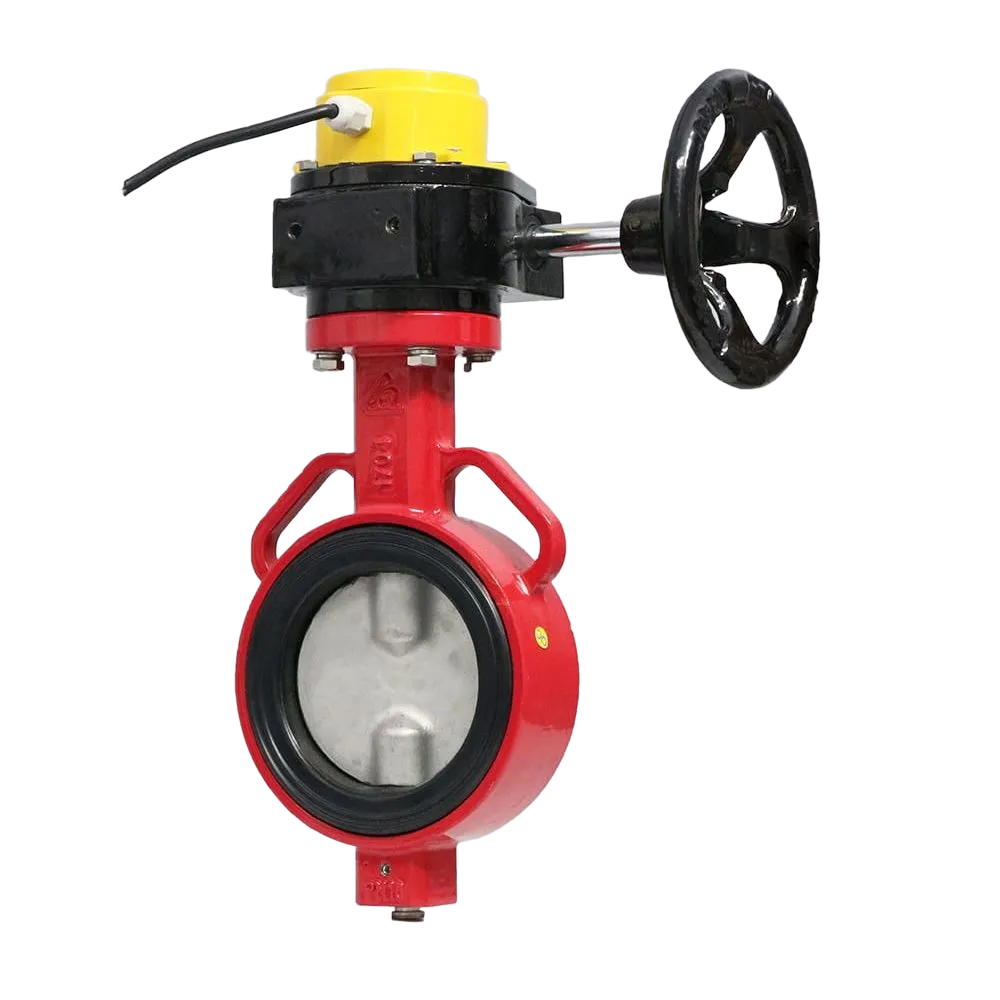

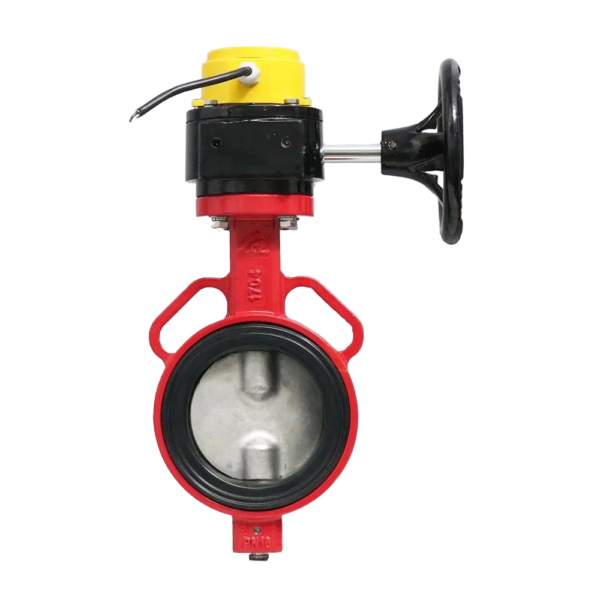

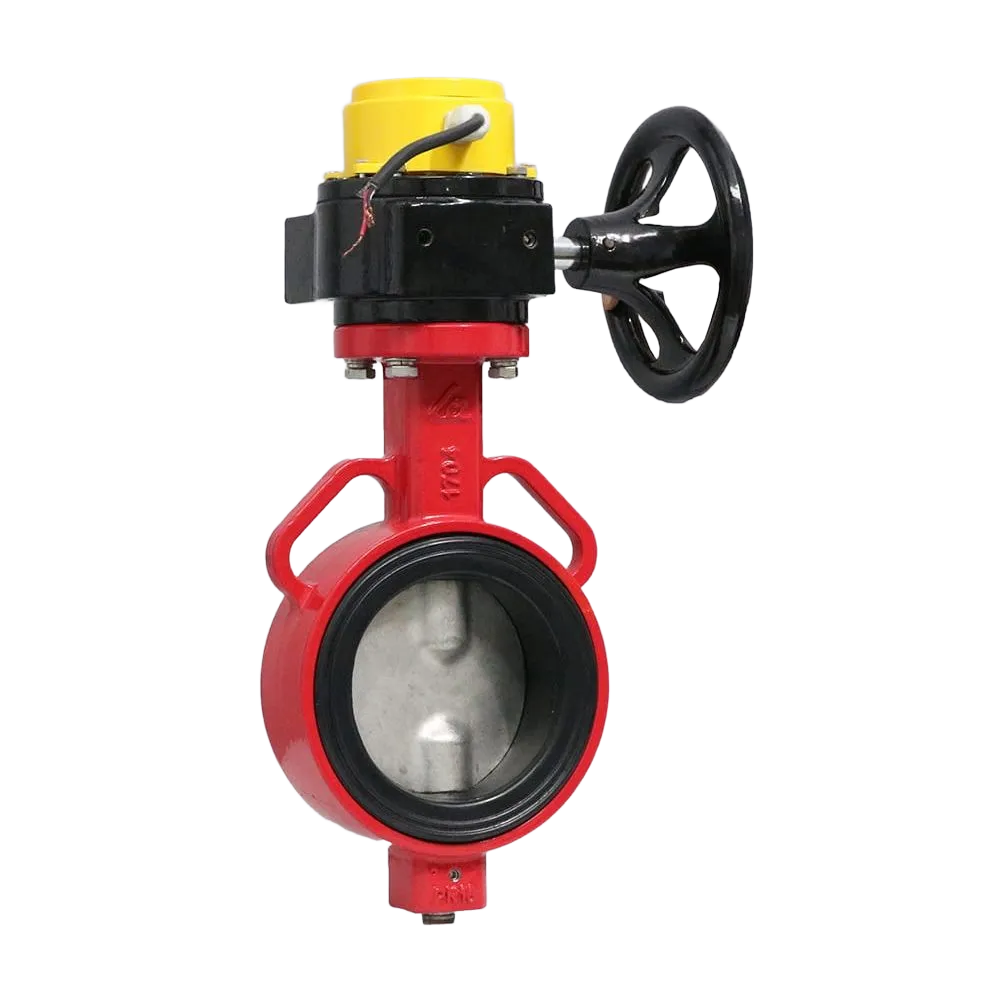

Van bướm tín hiệu Shinyi WBSS dùng cho hệ thống PCCC. Người vận hành đóng mở van bằng tay quay, còn hộp tín hiệu báo vị trí về tủ giám sát.

Giới thiệu

WBSS có thân van kiểu kẹp và bộ giám sát vị trí. Khi thay thế, cần đối chiếu phần lắp với đường ống và phần đấu về tủ.

WBSS có công tắc giám sát vị trí van. Đối chiếu sơ đồ tiếp điểm với tủ giám sát của công trình.

Xem toàn bộ sản phẩm: Van bướm Shinyi

Đặc điểm nổi bật

• Công tắc tín hiệu điện (Supervisory Switch) giúp giám sát trạng thái mở/đóng của van, truyền tín hiệu về trung tâm báo cháy.

Thông số kỹ thuật

Cấu tạo của van bướm tín hiệu điện Shinyi WBSS

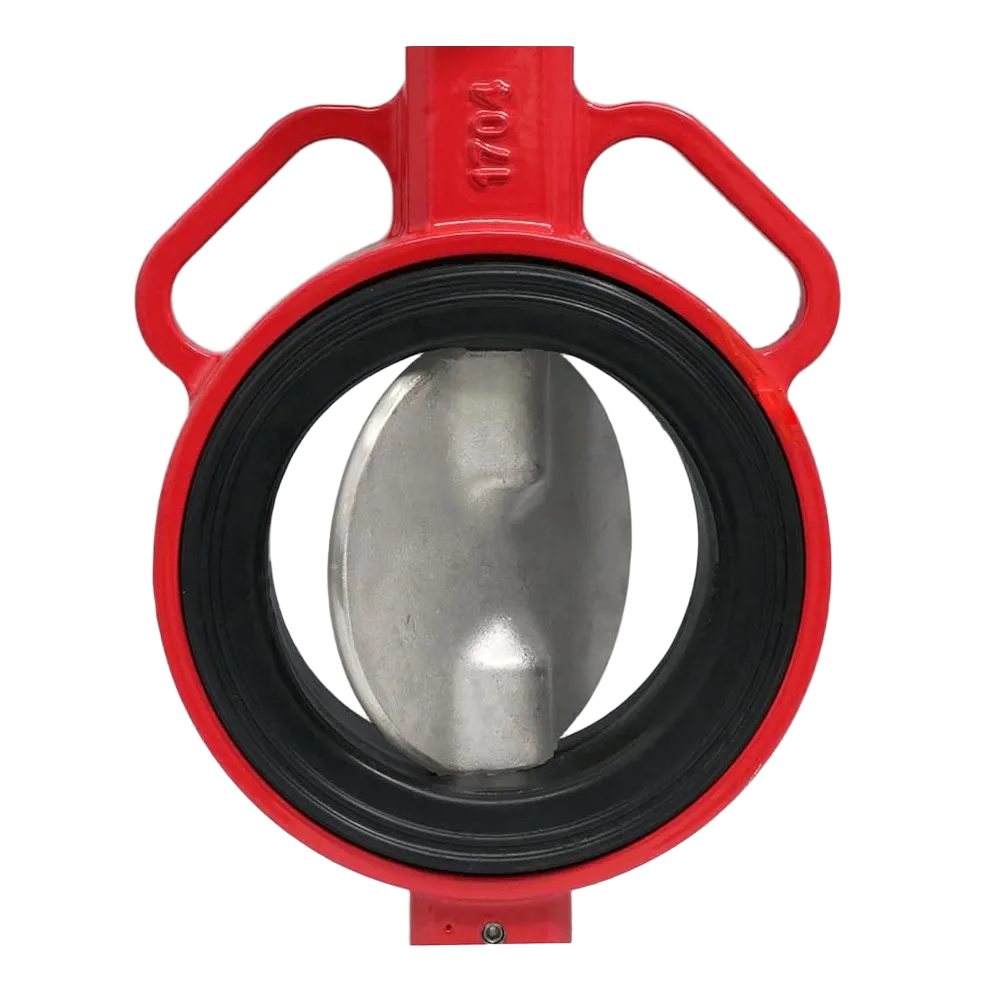

Thân van (Body):

Thân van kẹp giữa hai mặt bích. Tra kích thước lắp và khoảng hở của đĩa theo đúng DN.

Đĩa van (Disc):

Đĩa quay theo trục để mở hoặc chắn dòng. Mã vật liệu được đối chiếu theo cấu hình đặt hàng.

Trục van (Stem):

Trục truyền chuyển động từ hộp số tới đĩa.

Gioăng làm kín (Seat):

Gioăng là bề mặt làm kín quanh đĩa. Với yêu cầu về nhiệt độ, dùng tài liệu đúng phiên bản WBSS.

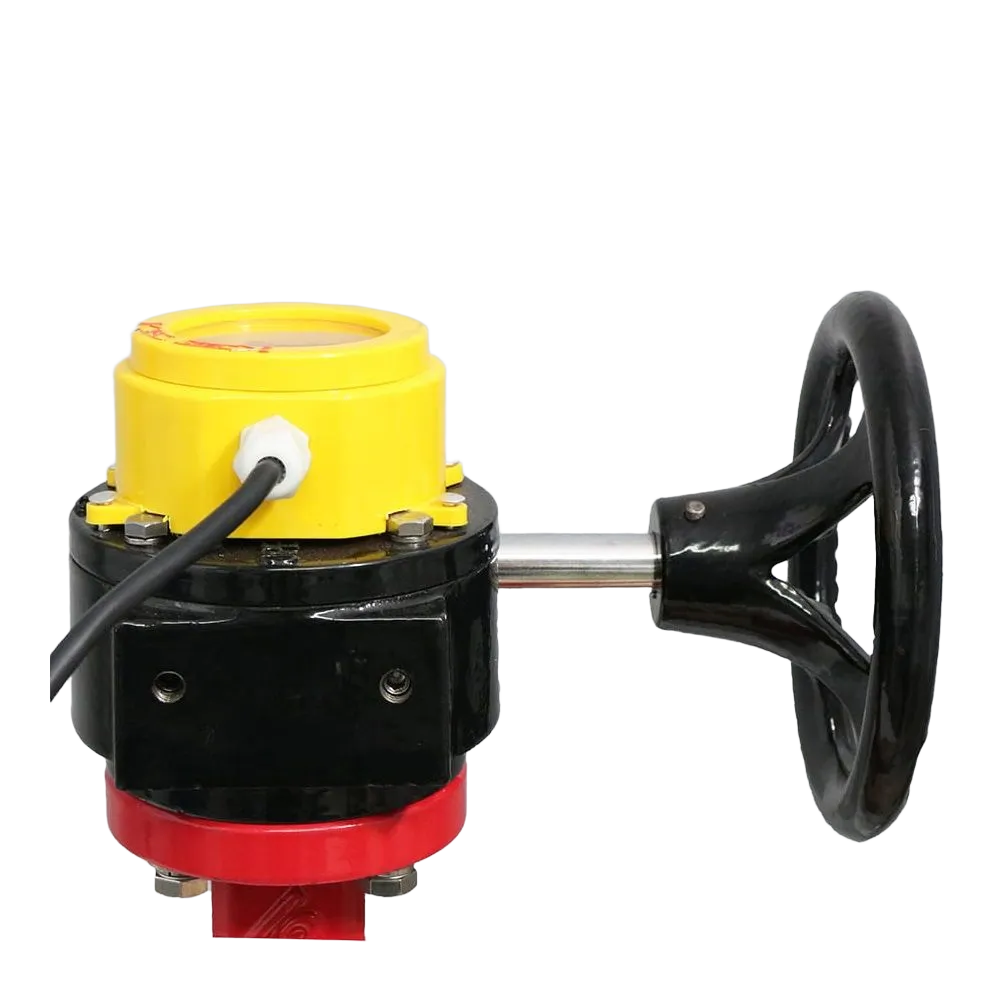

Tay quay và hộp số (Gear Operator):

Tay quay truyền lực qua hộp số để quay trục van.

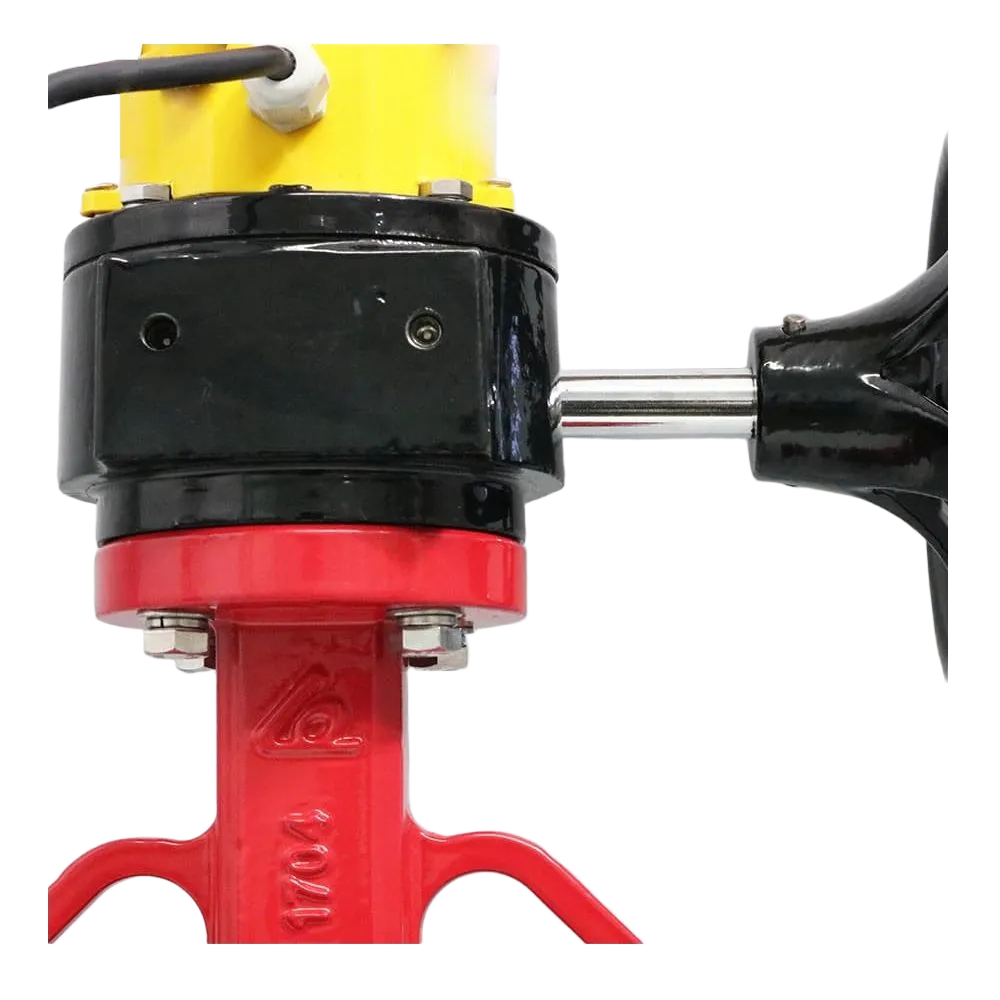

Công tắc tín hiệu điện (Supervisory Switch):

Hộp tín hiệu phản ánh vị trí van về tủ. Sơ đồ dây trong tài liệu hãng cần được đối chiếu với thiết kế giám sát của công trình.

Nguyên lý hoạt động

Van bướm tín hiệu điện Shinyi WBSS hoạt động theo nguyên lý kết hợp cơ – điện giám sát trạng thái:

• Khi van thay đổi vị trí, hộp tín hiệu thay đổi trạng thái tiếp điểm theo sơ đồ. Kiểm tra trạng thái hiển thị tại tủ khi chạy thử.

Ưu điểm của van bướm tín hiệu điện Shinyi WBSS

Ưu điểm về an toàn và giám sát

• Có khả năng truyền tín hiệu trạng thái mở/đóng về trung tâm điều khiển, giúp giám sát toàn hệ thống PCCC 24/7.

• Nếu dự án yêu cầu chứng nhận cho WBSS, đối chiếu listing đúng mã và kích cỡ trước khi nghiệm thu.

So sánh van bướm tín hiệu điện Shinyi WBSS và van cổng tín hiệu điện Shinyi

Ứng dụng của van bướm tín hiệu điện Shinyi WBSS

Trong hệ thống PCCC

• Vị trí lắp và trạng thái cần giám sát do thiết kế hệ thống PCCC xác định. Khi hỏi giá, gửi DN, chuẩn bích và yêu cầu đầu vào của tủ.

• Tích hợp với trung tâm báo cháy hoặc tủ điều khiển bơm, giúp cảnh báo khi van bị đóng ngoài ý muốn.

Lưu ý khi lắp đặt và bảo trì

1. Đối chiếu dây chung và dây tín hiệu với sơ đồ hãng. Thử phản hồi tại tủ theo quy trình nghiệm thu của công trình.

2. Tránh siết quá chặt bulong: có thể làm biến dạng thân van và gây kẹt đĩa.

Tra bảng nhận diện và kích thước trong catalogue Shin Yi 2025, trang 41–42. Khi yêu cầu báo giá, gửi mã trên nhãn hoặc ảnh thiết bị đang lắp.
