Chi tiết Van bướm Shinyi

Van bướm Shinyi là dòng sản phẩm chủ lực của thương hiệu Shinyi – một trong những nhà sản xuất van công nghiệp hàng đầu Đài Loan. Các dòng van bướm của Shinyi được thiết kế tối ưu cho hệ thống cấp thoát nước, xử lý nước thải, HVAC, và công nghiệp nặng, nổi bật với độ kín cao, vận hành nhẹ, độ bền vượt trội và khả năng tương thích với nhiều tiêu chuẩn mặt bích quốc tế. Sản phẩm được sử dụng rộng rãi tại các nhà máy, khu công nghiệp và công trình hạ tầng trong và ngoài nước.

Van bướm Shinyi là gì

Van bướm Shinyi là thiết bị đóng mở và điều tiết lưu lượng chất lỏng trên đường ống, hoạt động nhờ một đĩa tròn xoay quanh trục giữa thân van. Khi xoay góc 90°, đĩa van chuyển từ trạng thái mở hoàn toàn sang đóng kín, cho phép người vận hành kiểm soát dòng chảy nhanh chóng và hiệu quả.
Sản phẩm được sản xuất bằng vật liệu gang, thép hoặc inox tùy ứng dụng, với các dạng điều khiển khác nhau như tay gạt, tay quay, khí nén hoặc điện. Nhờ cấu trúc nhỏ gọn, dễ lắp đặt và bảo trì, van bướm Shinyi trở thành lựa chọn phổ biến trong hệ thống nước sạch, PCCC, xử lý nước thải và công nghiệp năng lượng.

Đặc điểm nổi bật của van bướm Shinyi

Van bướm Shinyi được đánh giá cao không chỉ bởi chất lượng vật liệu và độ hoàn thiện cơ khí chính xác, mà còn nhờ thiết kế tối ưu cho vận hành lâu dài, an toàn và tiết kiệm chi phí bảo trì.

• Cấu trúc gọn nhẹ, dễ lắp đặt:
  Thân van được thiết kế mỏng, trọng lượng nhẹ hơn nhiều so với van cổng hoặc van cầu cùng kích thước, giúp giảm tải cho đường ống và thuận tiện khi thi công tại các vị trí cao hoặc không gian hẹp.

• Cơ chế đóng mở nhanh:
  Van chỉ cần xoay ¼ vòng (90°) là có thể đóng hoặc mở hoàn toàn, tiết kiệm thời gian vận hành và dễ dàng điều khiển bằng tay hoặc cơ cấu tự động.

• Độ kín tuyệt đối, hạn chế rò rỉ:
  Đệm làm kín bằng EPDM, NBR hoặc PTFE được Shinyi kiểm soát chất lượng nghiêm ngặt, đảm bảo khả năng chịu áp và chịu nhiệt ổn định trong thời gian dài.

• Tuổi thọ cao, vận hành ổn định:
  Toàn bộ chi tiết cơ khí được gia công bằng công nghệ đúc và xử lý bề mặt tiên tiến, giúp chống mài mòn, chống ăn mòn hiệu quả trong môi trường nước, dầu, khí và hóa chất nhẹ.

• Đa dạng kiểu kết nối và điều khiển:
  Có đầy đủ các dòng Wafer, Lug, Double Flange cùng tùy chọn điều khiển tay gạt, tay quay, khí nén, điện để phù hợp với từng nhu cầu công trình.

• Phù hợp nhiều tiêu chuẩn quốc tế:
  Van bướm Shinyi được sản xuất theo các tiêu chuẩn như JIS, BS, DIN, ANSI, giúp dễ dàng thay thế và tương thích với các hệ thống ống hiện có tại Việt Nam.

• Thiết kế tinh gọn, tiết kiệm chi phí:
  Giá thành cạnh tranh, chi phí bảo trì thấp và tuổi thọ cao giúp tổng chi phí sở hữu (TCO) của sản phẩm Shinyi luôn tối ưu hơn so với nhiều thương hiệu khác trong cùng phân khúc.

Bảng giá van bướm Shinyi

DN (mm)	WBLS – Tay gạt	WBGS – Tay quay	FBGS – Mặt bích	WBSS – Tín hiệu	WEOM – Điều khiển điện
50	725,000	1,220,000	1,712,000	1,708,000	7,967,000
65	873,000	1,368,000	2,010,000	1,915,000	8,103,000
80	1,015,000	1,510,000	2,185,000	2,113,000	8,233,000
100	1,425,000	1,905,000	2,777,000	2,572,000	12,682,000
125	1,788,000	2,268,000	3,430,000	3,065,000	13,495,000
150	2,598,000	3,083,000	4,365,000	3,852,000	14,320,000
200	—	—	6,168,000	6,212,000	17,835,000
250	—	—	9,753,000	9,795,000	22,835,000
300	—	—	14,510,000	14,552,000	26,875,000
350	—	—	17,598,000	18,022,000	35,890,000
400	—	—	20,583,000	26,590,000	39,945,000
450	—	—	28,360,000	—	45,890,000
500	—	—	32,899,000	—	82,490,000
600	—	—	73,895,000	—	—

• Giá trên chưa bao gồm VAT 10%, giao hàng từ kho Hà Nội – TP.HCM.
• Thân van: Gang cầu; Đĩa: Inox 304; Trục: Inox 410/304; Gioăng: EPDM chịu nhiệt.
• Áp lực làm việc: PN16 (16 bar).
• Sản phẩm chính hãng Shinyi (Taiwan), bảo hành 12 tháng.
• Hàng có sẵn các size phổ biến DN50–DN150; các size lớn hơn nhận đặt hàng.

Cấu tạo và vật liệu của van bướm Shinyi

Cấu tạo của van bướm Shinyi được nghiên cứu kỹ lưỡng nhằm đạt hiệu quả vận hành cao, độ kín tuyệt đối và tuổi thọ bền bỉ trong nhiều môi trường làm việc khác nhau. Mỗi chi tiết đều được gia công chính xác, sử dụng vật liệu đạt chuẩn quốc tế, phù hợp cho cả hệ thống cấp nước sạch, PCCC, xử lý nước thải và công nghiệp nặng.

Cấu tạo chi tiết:

Van bướm Shinyi bao gồm 5 bộ phận chính:

1. Thân van (Body):

• Đúc từ gang cầu (Ductile Iron) hoặc thép carbon, tùy dòng sản phẩm và áp lực làm việc.
• Bề mặt được phủ sơn epoxy tĩnh điện chống ăn mòn, chịu được môi trường ẩm, hóa chất nhẹ.

2. Đĩa van (Disc):

• Là bộ phận trực tiếp điều tiết dòng chảy, được chế tạo bằng inox 304 hoặc 316 để tăng khả năng chống rỉ sét và mài mòn.
• Hình dạng đĩa được Shinyi tối ưu khí động học, giúp giảm tổn thất áp suất khi dòng chảy đi qua.

3. Trục van (Stem):

• Là chi tiết truyền động giữa tay quay hoặc bộ điều khiển và đĩa van.

• Thường làm từ thép không gỉ 410 hoặc 431, được xử lý nhiệt để tăng độ cứng, đảm bảo vận hành ổn định.

4. Đệm làm kín (Seat):

• Sử dụng vật liệu EPDM, NBR hoặc PTFE tùy theo môi trường: nước, khí, hóa chất nhẹ.
• Có thể thay thế dễ dàng khi cần bảo trì.

5. Tay gạt / tay quay / bộ điều khiển:

• Cung cấp nhiều lựa chọn vận hành: tay gạt cơ học, tay quay hộp số, hoặc điều khiển điện – khí nén.
• Bộ truyền động được thiết kế chính xác, vận hành nhẹ và an toàn.

Bảng tóm tắt vật liệu tiêu chuẩn:

Bộ phận	Vật liệu tiêu chuẩn	Ghi chú
Thân van	Gang cầu, Thép carbon, Inox 304	Sơn epoxy chống ăn mòn
Đĩa van	Inox 304, Inox 316	Tiếp xúc trực tiếp với môi chất
Trục van	Inox 410, 431	Chịu momen xoắn cao
Gioăng làm kín	EPDM, NBR, PTFE	Thay thế dễ dàng
Tay gạt / Hộp số	Gang sơn phủ epoxy	Lắp đặt tùy chọn

Các loại van bướm Shinyi phổ biến hiện nay

Trên thực tế, Shinyi phát triển khá nhiều dòng van bướm khác nhau để phù hợp với từng môi trường làm việc và yêu cầu kỹ thuật. Dưới đây là những loại được sử dụng phổ biến nhất tại Việt Nam.

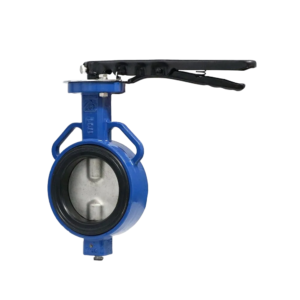

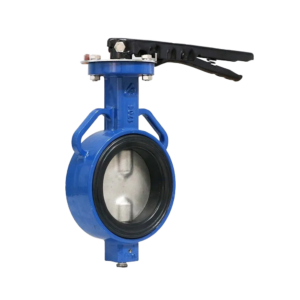

Van bướm tay gạt Shinyi
Dòng van cơ học phổ thông, vận hành nhanh bằng tay gạt, thích hợp cho đường ống nhỏ và vị trí cần thao tác trực tiếp. Cấu tạo gọn, giá thành hợp lý, dễ bảo trì.
Xem chi tiết

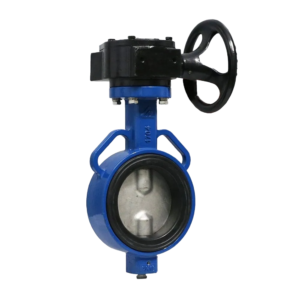

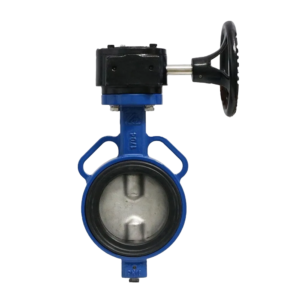

Van bướm tay quay Shinyi
Dạng hộp số truyền động, giúp thao tác nhẹ hơn trên các đường ống lớn hoặc áp suất cao. Thường được dùng trong nhà máy nước, hệ thống PCCC hoặc HVAC.
Xem chi tiết

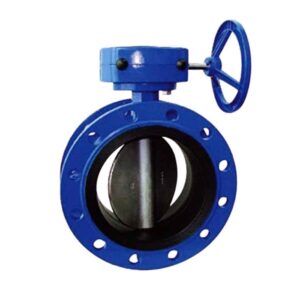

Van bướm mặt bích Shinyi
Kiểu kết nối bằng mặt bích, đảm bảo độ kín và độ ổn định cao. Dòng này thường được sử dụng trong các hệ thống có áp lực lớn hoặc yêu cầu kết nối tiêu chuẩn JIS, BS, DIN.
Xem chi tiết

Van bướm điều khiển điện Shinyi
Kết hợp mô-tơ điện để tự động đóng mở, phù hợp cho các hệ thống điều khiển trung tâm. Được ưa chuộng trong nhà máy chế biến, trạm bơm và dây chuyền sản xuất tự động.
Xem chi tiết

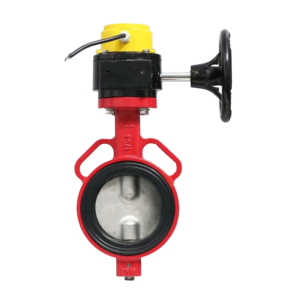

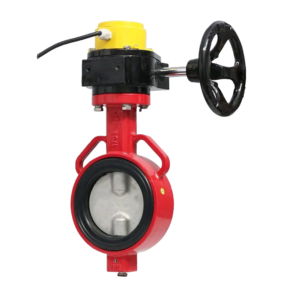

Van bướm tín hiệu điện Shinyi
Dòng van chuyên dùng cho hệ thống PCCC, có công tắc giám sát trạng thái mở/đóng, giúp trung tâm điều khiển theo dõi tình trạng đường ống trong thời gian thực.
Xem chi tiết

So sánh van bướm shinyi với các thương hiệu khác

Từ thực tế thi công nhiều dự án, tôi đã có cơ hội sử dụng qua nhiều thương hiệu van bướm khác nhau như AUT (Malaysia), ARV (Malaysia), Wonil (Hàn Quốc) và Shinyi (Đài Loan). Mỗi hãng đều có thế mạnh riêng, nhưng khi xét đến độ ổn định và chi phí bảo trì, Shinyi vẫn tạo được sự khác biệt rõ rệt.

Tiêu chí	Shinyi (Đài Loan)	AUT (Malaysia)	ARV (Malaysia)	Wonil (Hàn Quốc)
Độ hoàn thiện cơ khí	Gia công chuẩn, đĩa và trục đồng tâm cao, thao tác nhẹ	Tốt, nhưng sai số trục lớn hơn đôi chút	Ổn định, song thân van dày hơn	Rất tốt, nhưng giá cao hơn đáng kể
Lớp sơn phủ	Epoxy tĩnh điện 250μm, chống ăn mòn tốt	Epoxy dày, màu sậm	Epoxy trung bình, dễ trầy xước	Epoxy bóng, độ bền cao
Độ kín (seat)	EPDM/NBR chất lượng cao, kiểm thử áp lực 100%	Tốt, nhưng không kiểm 100% từng van	Trung bình khá	Tốt, đạt chứng nhận KFI
Tùy chọn điều khiển	Tay gạt, tay quay, điện, khí nén đầy đủ	Chủ yếu tay gạt, tay quay	Có điều khiển điện	Có, nhưng giá cao
Tính sẵn hàng tại Việt Nam	Rất tốt (AZ phân phối chính thức)	Có sẵn, số lượng trung bình	Hạn chế	Ít sẵn hàng
Giá thành & hiệu quả tổng thể	Cân bằng giữa chất lượng và chi phí	Rẻ hơn chút, nhưng độ ổn định thấp hơn	Trung bình	Cao nhất phân khúc

Ứng dụng của van bướm Shinyi

Nhờ cấu tạo đơn giản, độ kín cao và khả năng vận hành linh hoạt, van bướm Shinyi được ứng dụng rộng rãi trong nhiều hệ thống đường ống khác nhau, từ dân dụng đến công nghiệp nặng.

Hệ thống cấp thoát nước đô thị và khu công nghiệp:

Trong các dự án cấp nước sạch, van bướm Shinyi thường được lắp tại các điểm chia nhánh hoặc đầu bơm – nơi cần thao tác nhanh để ngắt lưu lượng khi bảo dưỡng. Thân gang phủ epoxy của Shinyi giúp van chịu ăn mòn tốt, không bị rỉ sét khi làm việc lâu trong môi trường ẩm.

Hệ thống xử lý nước thải:

Tôi từng trực tiếp lắp đặt dòng van bướm Lug Shinyi cho trạm xử lý nước thải tại Bắc Ninh – điểm nổi bật là khả năng chịu được nước có hàm lượng hóa chất nhẹ mà vẫn đảm bảo độ kín. Đệm EPDM của hãng này kín hơn hẳn so với các mẫu phổ thông, giảm đáng kể tình trạng rò rỉ sau thời gian dài vận hành.

Ứng dụng trong hệ thống PCCC:

Ở nhiều nhà máy, van bướm Shinyi được sử dụng ở các đoạn ống cấp nước chữa cháy do thao tác đóng mở chỉ cần ¼ vòng quay. Tôi từng kiểm tra thực tế: tay quay Shinyi vận hành nhẹ, không kẹt dù sau thời gian dài không sử dụng — điều rất quan trọng trong hệ thống PCCC.

Ngành HVAC và hệ thống làm mát công nghiệp:

Khi làm việc với hệ thống nước lạnh của nhà máy bia, tôi chọn van bướm Shinyi tay gạt vì thân van gọn, ít chiếm không gian, dễ lắp đặt giữa các cụm ống. Đĩa inox 304 hạn chế bám cặn tốt, giúp duy trì lưu lượng ổn định lâu dài.

Công nghiệp chế biến – năng lượng:

Tại các dây chuyền sản xuất có áp lực làm việc trung bình, van bướm Shinyi điều tiết lưu lượng ổn định và dễ tích hợp với bộ điều khiển khí nén hoặc điện. Việc này giúp giảm nhân công vận hành và tăng tính tự động cho hệ thống.

Công trình hạ tầng kỹ thuật:

Các nhà thầu EPC thường chọn Shinyi vì có sẵn đủ chủng loại Wafer, Lug, Flange và chứng chỉ xuất xưởng rõ ràng. Việc thay thế và bảo trì rất thuận tiện, nhất là khi công trình cần nghiệm thu theo tiêu chuẩn quốc tế.

Lý do nên chọn van bướm Shinyi

Từ góc nhìn của người trực tiếp làm việc với hệ thống đường ống nhiều năm, tôi nhận thấy Shinyi không chỉ là một thương hiệu “đủ tốt”, mà thực sự là đối tác đáng tin cậy cho các dự án cần độ bền và độ kín lâu dài.

Thương hiệu có nền tảng kỹ thuật mạnh:

Shinyi là nhà sản xuất van công nghiệp hàng đầu Đài Loan, có hơn 40 năm kinh nghiệm trong thiết kế và chế tạo van bướm. Các sản phẩm của hãng đều đạt chứng chỉ ISO 9001, CE, WRAS và được kiểm định áp lực nghiêm ngặt trước khi xuất xưởng.

Chất lượng gia công ổn định, sai số nhỏ:

Tôi từng so sánh van Shinyi với nhiều thương hiệu khác — phần đĩa và trục luôn đạt độ đồng tâm cao, giúp thao tác đóng mở nhẹ hơn, không bị kẹt sau thời gian dài sử dụng. Điều này đặc biệt quan trọng với hệ thống vận hành liên tục hoặc ở khu vực khó bảo dưỡng.

Độ kín tuyệt đối, không rò rỉ:

Lớp gioăng làm kín của Shinyi có độ đàn hồi cao, giữ kín tốt ngay cả khi chịu áp lực hoặc nhiệt độ biến thiên. Trên thực tế, nhiều công trình sau 3–5 năm vẫn không ghi nhận hiện tượng rò rỉ ở cổ van.

Thiết kế tối ưu cho công trình thực tế:

Van có đủ kiểu kết nối Wafer, Lug, Flange với đa dạng kích cỡ DN50–DN600, tương thích với tiêu chuẩn JIS, BS, DIN, ANSI – giúp kỹ sư dễ chọn, dễ thay thế trong mọi loại hệ thống.

Hỗ trợ kỹ thuật và hậu mãi rõ ràng:

Tại Việt Nam, van bướm Shinyi được Công ty Cổ phần Công nghiệp AZ phân phối chính thức. Từ khâu tư vấn kỹ thuật, lựa chọn model đến bảo hành – thay thế phụ tùng, mọi quy trình đều minh bạch và nhanh chóng.

Giá trị sử dụng thực tế cao:

Dù giá thành không phải thấp nhất, nhưng xét về tuổi thọ – độ ổn định – chi phí bảo trì, Shinyi là một trong những lựa chọn mang lại hiệu quả kinh tế cao nhất cho các dự án tầm trung và lớn.
