Van bướm điều khiển điện Shinyi

Van bướm điều khiển điện Shinyi EOM là dòng van tự động cao cấp của Shinyi (Taiwan), sử dụng mô-tơ điện (Electric Actuator) để điều khiển đóng mở van mà không cần thao tác tay. Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, HVAC, PCCC và dây chuyền công nghiệp hiện đại – nơi yêu cầu điều khiển từ xa, vận hành ổn định và độ chính xác cao.

Giới thiệu

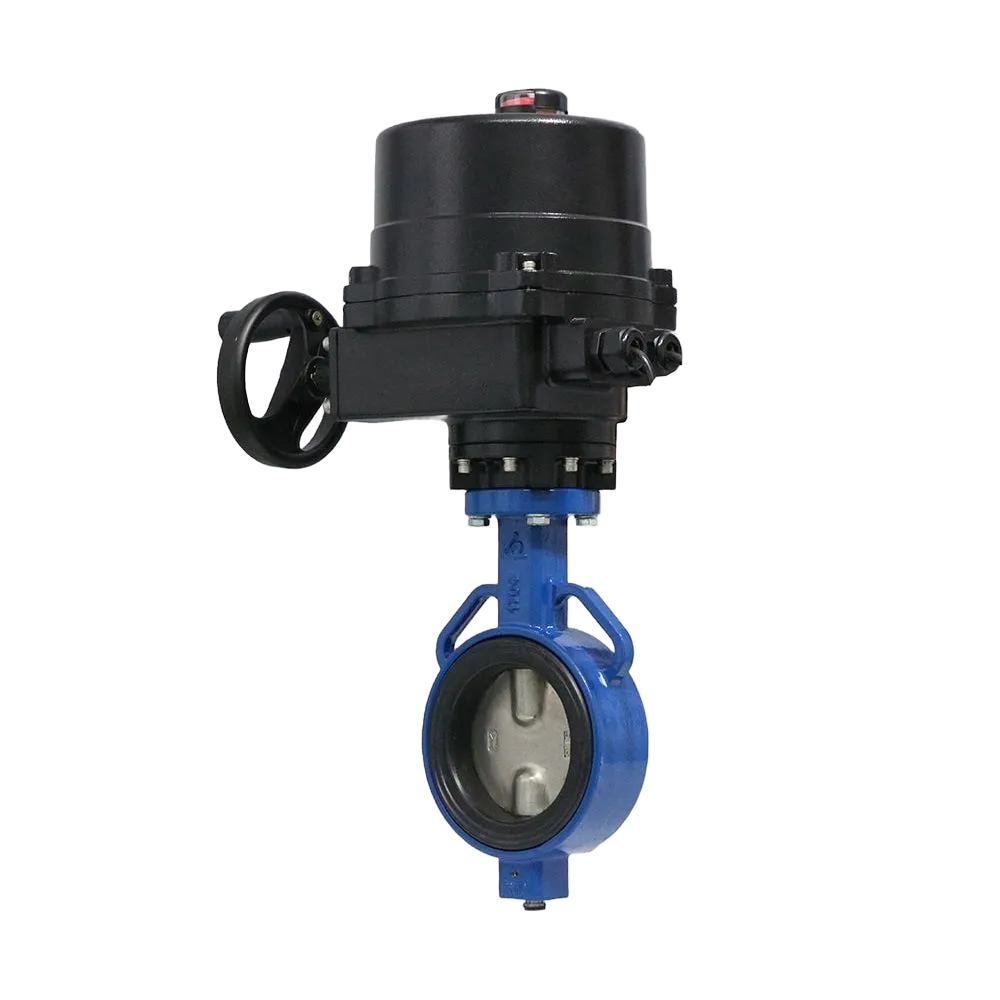

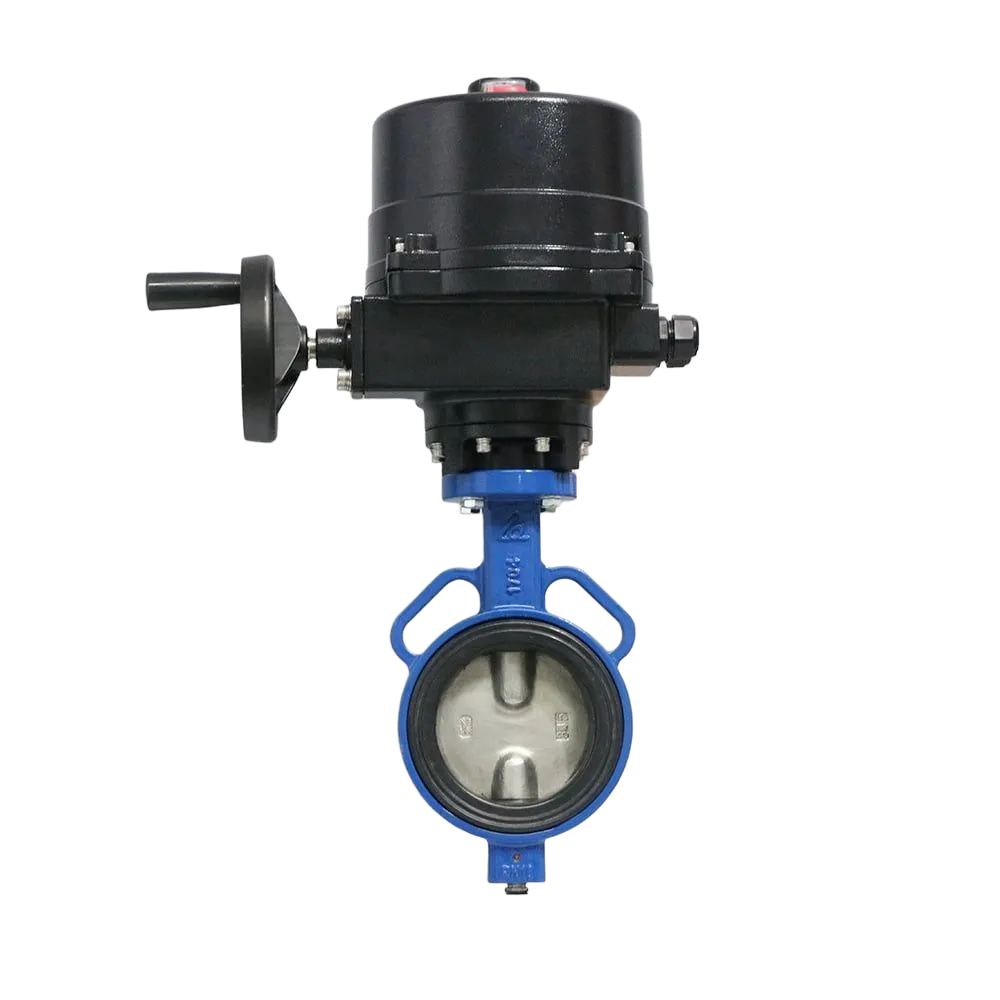

Van bướm điều khiển điện Shinyi EOM là sự kết hợp giữa thân van bướm cơ học và bộ truyền động điện (electric actuator), cho phép điều khiển đóng/mở tự động thông qua tín hiệu điện AC220V, AC380V hoặc DC24V.
Khi nhận tín hiệu, mô-tơ sẽ truyền mô-men xoắn xuống trục van, xoay đĩa inox 304 để mở hoặc đóng dòng chảy theo góc 90°.

Sản phẩm được Shinyi Taiwan sản xuất theo tiêu chuẩn quốc tế ISO 5211, thân van bằng gang cầu phủ epoxy, đĩa van inox 304, gioăng EPDM chịu nhiệt 120°C, và mô-tơ IP67 chống nước, chống bụi – đảm bảo hoạt động tin cậy trong cả môi trường công nghiệp và dân dụng.

Van EOM thích hợp cho các hệ thống cần điều khiển tự động hoặc giám sát từ xa, như trạm bơm, khu công nghiệp, nhà máy nước, hoặc hệ thống quản lý tòa nhà (BMS).

Xem toàn bộ sản phẩm: Van bướm Shinyi

Đặc điểm nổi bật

• Điều khiển điện hoàn toàn, đóng/mở nhanh chỉ bằng công tắc hoặc tín hiệu từ tủ trung tâm.

• Mô-tơ điện Shinyi tích hợp bộ giới hạn hành trình (limit switch) và bộ bảo vệ quá tải (thermal protector), đảm bảo an toàn khi vận hành.

• Thân gang cầu phủ epoxy chống gỉ, bền trong môi trường ẩm và ăn mòn nhẹ.

• Đĩa van inox 304, chống gỉ, bề mặt nhẵn giảm ma sát dòng chảy.

• Gioăng EPDM kín tuyệt đối, chịu nhiệt và áp lực cao.

• Thiết kế wafer mỏng, dễ lắp giữa hai mặt bích JIS / BS / DIN.

• Có thể lựa chọn kiểu điều khiển ON/OFF hoặc tuyến tính (Modulating).

• Cấp bảo vệ mô-tơ IP67, hoạt động ổn định trong môi trường bụi, hơi ẩm, ngoài trời.

• Áp lực làm việc PN16, phù hợp hầu hết hệ thống nước, khí và PCCC.

• Bảo hành 12 tháng, có sẵn hàng tại kho Hà Nội & TP.HCM.

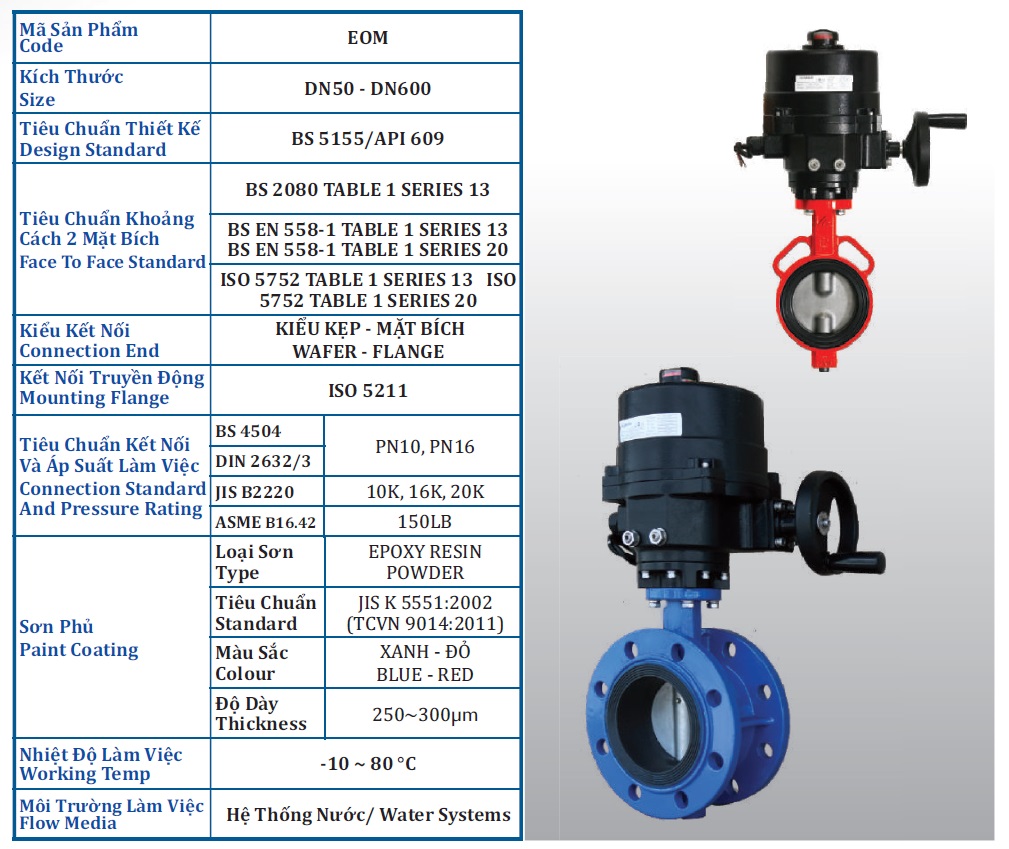

Thông số kỹ thuật

✅ Tóm tắt kỹ thuật:

Van bướm điều khiển điện Shinyi EOM là giải pháp hiện đại cho hệ thống điều khiển tự động và giám sát từ xa, giúp giảm sức lao động, tăng độ chính xác và an toàn trong vận hành.
Cấu tạo bền bỉ, mô-tơ tin cậy, hoạt động ổn định trong điều kiện công nghiệp – đây là dòng van tự động hàng đầu của Shinyi Taiwan được nhiều nhà thầu tin dùng.

Cấu tạo của van bướm điều khiển điện Shinyi EOM

Van bướm điều khiển điện Shinyi EOM là sự kết hợp giữa cấu trúc cơ học vững chắc của van bướm Shinyi và bộ truyền động điện (Electric Actuator) thông minh, giúp vận hành tự động, chính xác và an toàn.
Cấu tạo gồm 2 phần chính:

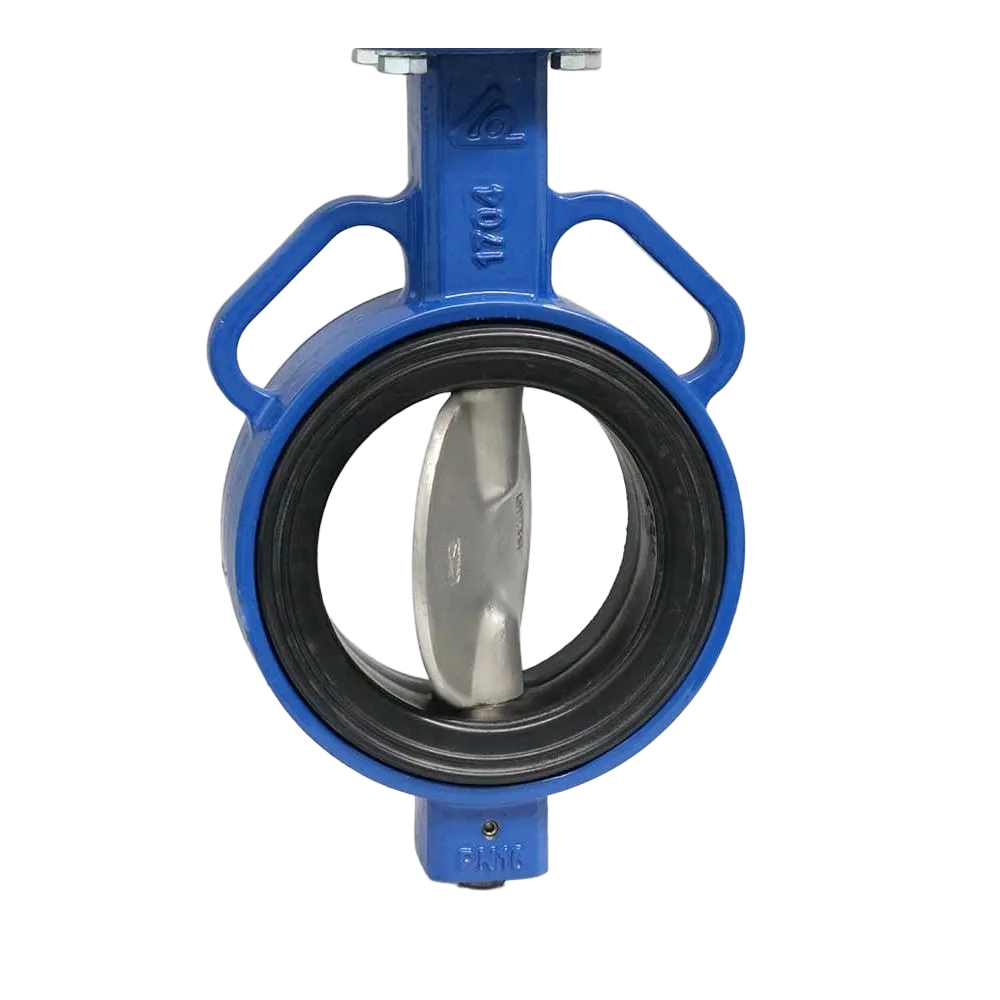

Phần van bướm (Butterfly Valve Body)

• Thân van: Làm bằng gang cầu (ductile iron) phủ sơn epoxy tĩnh điện dày 250 µm, chống gỉ, chịu áp lực PN16 và kháng ăn mòn trong môi trường nước, hơi ẩm hoặc hóa chất nhẹ.

• Đĩa van: Inox 304 / CF8, đánh bóng bề mặt giúp giảm ma sát và tăng lưu lượng dòng chảy.

• Trục van: Làm từ inox 410 hoặc 304, chịu xoắn và lực tác động lớn, truyền mô-men chính xác từ mô-tơ xuống đĩa van.

• Gioăng làm kín: EPDM cao cấp, chống ăn mòn, chịu nhiệt đến 120°C, giữ kín tuyệt đối khi van đóng.

• Kết nối: Kiểu wafer, lắp giữa hai mặt bích JIS / BS / DIN, dễ thay thế và bảo trì.

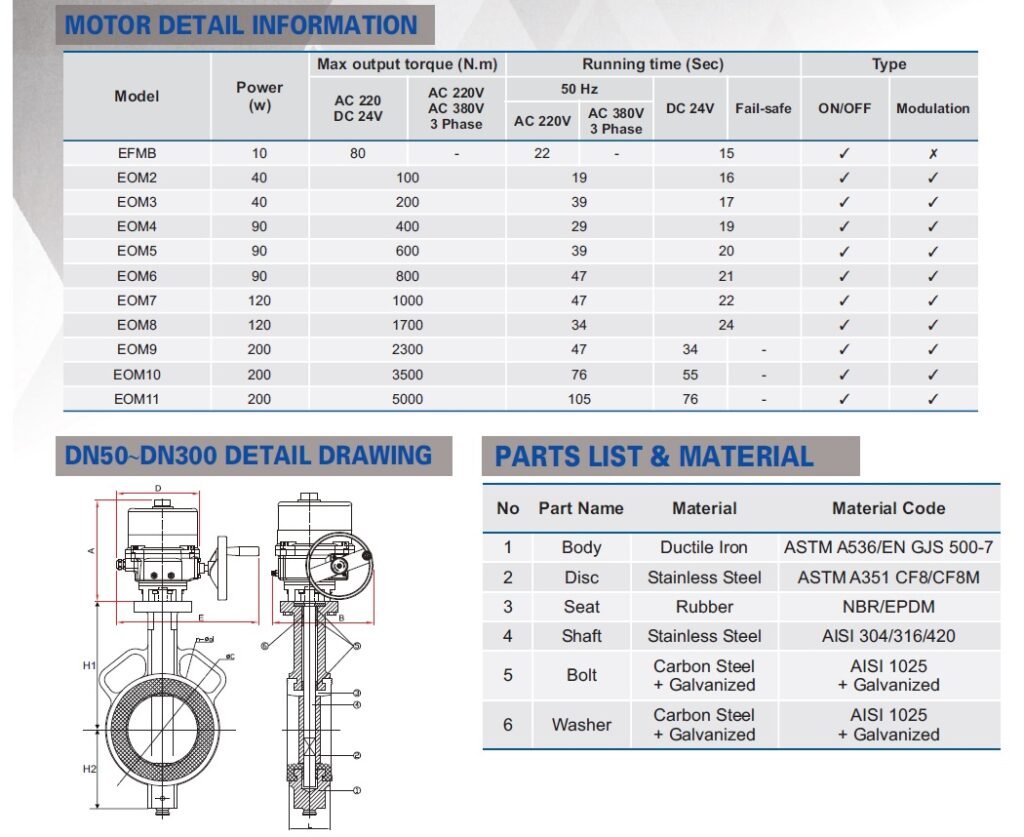

Phần bộ truyền động điện (Electric Actuator)

• Động cơ điện (Electric Motor): Sử dụng điện áp AC220V, AC380V hoặc DC24V, mô-men xoắn từ 50–2500 N·m tùy kích cỡ.

• Bộ truyền bánh răng (Gear Reducer): Giúp giảm tốc độ mô-tơ và tăng mô-men xoắn, giúp van đóng mở nhẹ, êm và chính xác.

• Công tắc hành trình (Limit Switch): Giới hạn góc quay ở hai đầu hành trình, đảm bảo van chỉ xoay 90°, tránh quá hành trình gây hỏng trục.

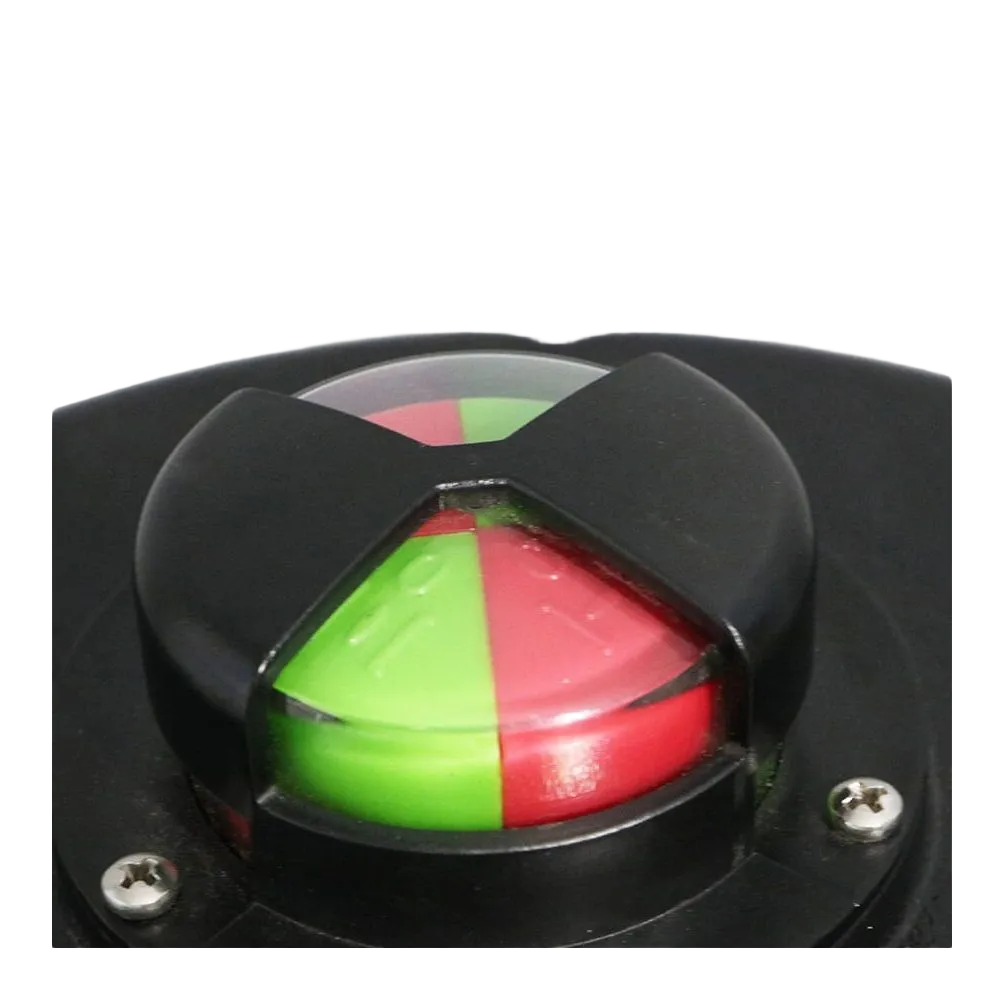

• Bộ hiển thị trạng thái (Position Indicator): Cho phép người vận hành quan sát nhanh trạng thái “OPEN – CLOSE”.

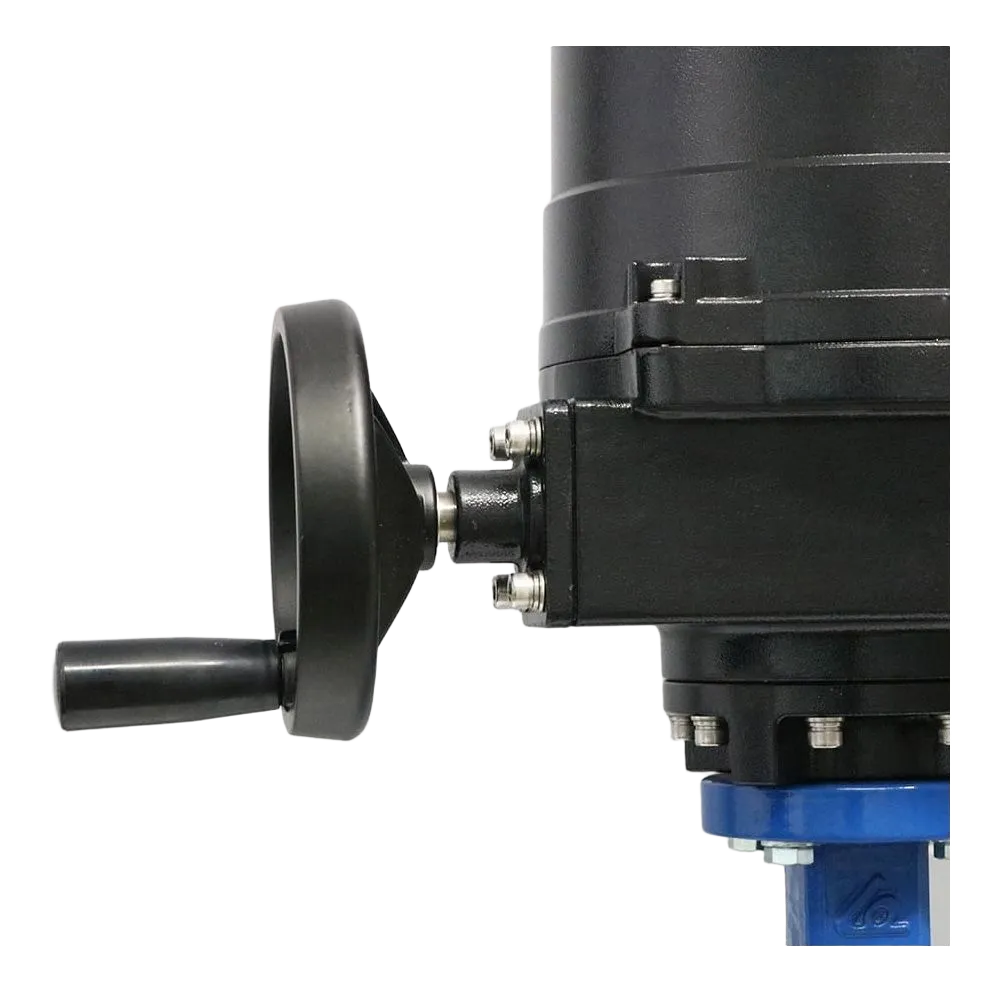

• Công tắc bằng tay (Manual Override): Cho phép vận hành thủ công khi mất điện.

• Vỏ mô-tơ: Hợp kim nhôm đúc, đạt chuẩn IP67 chống nước và bụi, có thể lắp ngoài trời.

• Tùy chọn điều khiển: Dạng ON/OFF (đóng – mở hoàn toàn). Dạng Tuyến tính (Modulating) điều khiển theo tín hiệu 4–20mA hoặc 0–10V để điều tiết lưu lượng.

Toàn bộ actuator Shinyi đều được kiểm định tại nhà máy theo tiêu chuẩn ISO 5211 – IEC 60529, đảm bảo độ chính xác góc quay ±1° và tuổi thọ cơ học > 70.000 chu kỳ.

Nguyên lý hoạt động

Van bướm điều khiển điện Shinyi EOM hoạt động theo nguyên lý truyền động điện – cơ học:

1. Khi nhận tín hiệu điện (220V/380V hoặc 4–20mA), mô-tơ trong bộ actuator khởi động.

2. Mô-tơ truyền lực qua bộ giảm tốc bánh răng để xoay trục van một góc 90°.

3. Trục van kéo theo đĩa inox 304 trong thân van xoay theo, điều khiển dòng chất lỏng mở, điều tiết hoặc đóng kín.

4. Khi đĩa van đạt vị trí giới hạn, công tắc hành trình (limit switch) sẽ ngắt điện tự động, dừng mô-tơ chính xác tại vị trí mong muốn.

5. Trường hợp mất điện, người dùng có thể xoay tay quay thủ công (manual override) để đóng/mở van mà không ảnh hưởng tới hệ thống.

Ví dụ thực tế:

Trong hệ thống nước tuần hoàn tại nhà máy điện Phú Mỹ, van EOM DN250 được điều khiển bằng tín hiệu 4–20mA từ PLC Siemens. Khi lưu lượng vượt giới hạn, PLC tự động gửi tín hiệu cho mô-tơ xoay 15°, giảm lưu lượng tức thì – giúp ổn định áp suất và tiết kiệm năng lượng đáng kể so với vận hành bằng tay.

Ưu điểm của van bướm điều khiển điện Shinyi EOM

Ưu điểm về vận hành và tự động hóa

• Điều khiển từ xa dễ dàng: đóng/mở bằng tín hiệu điện, phù hợp cho hệ thống tự động hoặc vận hành tập trung.

• Độ chính xác cao: nhờ bộ limit switch và hiển thị vị trí rõ ràng.

• Vận hành êm, không rung lắc, giúp bảo vệ hệ thống đường ống.

• Có chế độ điều khiển tuyến tính (Modulating) cho phép điều tiết lưu lượng chính xác theo nhu cầu.

Ưu điểm về độ bền và an toàn

• Vỏ mô-tơ IP67 chống nước, bụi, an toàn khi lắp ngoài trời hoặc trong nhà máy có hơi ẩm.

• Bộ bảo vệ quá tải tự ngắt khi nhiệt độ mô-tơ vượt giới hạn.

• Thân van gang cầu + đĩa inox 304 cho độ bền cơ học và khả năng chống ăn mòn cao.

• Gioăng EPDM đàn hồi tốt, đảm bảo độ kín tuyệt đối sau hàng nghìn chu kỳ đóng/mở.

 Ưu điểm trong bảo trì và thay thế

• Dễ tháo rời actuator mà không cần tháo van khỏi hệ thống ống.

• Có chế độ bằng tay (Manual Override) để thao tác khi mất điện.

• Hệ thống bánh răng được bôi mỡ chịu nhiệt sẵn, không cần bảo dưỡng thường xuyên.

• Có thể nâng cấp từ dạng ON/OFF sang dạng Modulating mà không thay thân van.

Ưu điểm về ứng dụng thực tế

• Phù hợp cho hệ thống tự động hóa công nghiệp, xử lý nước, HVAC, PCCC trung tâm, hệ thống bơm, trạm xả nước, hoặc khu công nghiệp thông minh.

• Dễ tích hợp vào PLC, BMS hoặc SCADA, hỗ trợ tín hiệu điều khiển tiêu chuẩn quốc tế.

✅ Kết luận:

Van bướm điều khiển điện Shinyi EOM là giải pháp hoàn hảo cho các hệ thống điều khiển tự động hoặc giám sát từ xa, mang lại hiệu quả vận hành, tiết kiệm năng lượng và độ tin cậy cao.
Với chất lượng mô-tơ chuẩn IP67, cấu tạo bền bỉ và dịch vụ hậu mãi chính hãng, EOM là một trong những dòng van tự động được ưa chuộng nhất của Shinyi tại Việt Nam.

So sánh van bướm điều khiển điện Shinyi WEOM với các dòng van bướm Shinyi khác

Dưới đây là bảng so sánh chi tiết giữa van bướm điều khiển điện WEOM và các dòng cơ học phổ biến của Shinyi (WBLS, WBGS, WBSS) – giúp người kỹ thuật chọn đúng loại van phù hợp với yêu cầu vận hành và ngân sách.

👉 Kết luận kỹ thuật:

• WBLS (tay gạt): thích hợp cho hệ thống nhỏ, thao tác nhanh, không cần giám sát.
• WBGS (tay quay): phù hợp cho hệ thống trung bình, cần lực nhẹ và điều tiết chính xác.
• WBSS (tín hiệu): chuyên cho PCCC – vừa đóng/mở, vừa truyền tín hiệu trạng thái.
• EOM (điện): tối ưu nhất cho hệ thống tự động hóa, điều khiển từ xa, hoặc khu vực không thể thao tác thủ công.
  EOM là lựa chọn tiêu chuẩn trong nhà máy, trạm bơm, khu công nghiệp, nhà thông minh và hệ thống quản lý BMS.

Ứng dụng của van bướm điều khiển điện Shinyi EOM

Van bướm WEOM được sử dụng trong rất nhiều lĩnh vực nhờ tính linh hoạt, tự động hóa cao và độ tin cậy của mô-tơ Shinyi.

Hệ thống xử lý nước & trạm bơm tự động

• Lắp đặt tại đường ống cấp và hồi nước, điều khiển đóng/mở tự động theo áp suất hoặc lưu lượng cài đặt sẵn.

• Kết nối với tủ PLC hoặc cảm biến lưu lượng, cho phép hệ thống điều tiết lưu lượng tự động, tiết kiệm năng lượng.
  Ví dụ: Trạm bơm cấp nước khu công nghiệp Long Đức sử dụng WEOM DN300 điều khiển bằng PLC Siemens, giúp tự động ngắt cấp khi lưu lượng vượt 200 m³/h.

Hệ thống HVAC (nước lạnh, nước nóng)

• WEOM hoạt động ổn định trong hệ thống chiller trung tâm, giúp điều tiết chính xác lượng nước lạnh cấp vào dàn coil.

• Mô-tơ tuyến tính (Modulating) cho phép điều chỉnh góc mở theo tín hiệu 4–20mA, giúp cân bằng nhiệt độ và áp lực trong toàn hệ thống.
  Ví dụ: Tòa nhà Văn phòng BIDV Tower (Hà Nội) sử dụng WEOM DN100–DN200 cho hệ thống nước lạnh trung tâm, đạt độ chính xác điều tiết ±2%.

Hệ thống PCCC và cấp nước tự động

• WEOM được dùng để điều khiển đóng/mở tự động nguồn nước cấp cho hệ thống sprinkler hoặc bơm chữa cháy phụ.

• Có thể nhận tín hiệu từ trung tâm PCCC hoặc hệ thống báo cháy tự động, đóng/mở van khi kích hoạt báo cháy.
  Ví dụ: Khu đô thị Vinhomes Smart City sử dụng WEOM DN150 kết hợp tủ điều khiển trung tâm để tự động kích hoạt cấp nước khi hệ thống sprinkler khởi động.

Hệ thống công nghiệp và tự động hóa

• Ứng dụng trong nhà máy hóa chất, xử lý nước thải, sản xuất thực phẩm, dệt nhuộm, xi mạ, nơi cần điều khiển lưu lượng chính xác.

• Có thể tích hợp cảm biến áp suất, lưu lượng, nhiệt độ để tự động điều chỉnh vị trí van theo dữ liệu thực tế.

Lưu ý khi lắp đặt và bảo trì

Để đảm bảo van bướm điện WEOM hoạt động ổn định, tuổi thọ cao và truyền tín hiệu chính xác, cần tuân thủ các hướng dẫn kỹ thuật sau:

Khi lắp đặt

• Lắp van theo hướng trục đứng hoặc ngang, không đặt mô-tơ hướng xuống để tránh đọng nước.

• Giữ khoảng trống tối thiểu 300–500mm phía trên mô-tơ để thao tác và bảo trì.

• Đảm bảo điện áp cấp đúng định mức (AC220V/380V hoặc DC24V), không dao động >±10%.

• Căn chỉnh hai mặt bích song song và đồng tâm với thân van trước khi siết bulong.

• Không mở van bằng tay khi có điện – tránh hỏng cơ cấu truyền động.

Khi vận hành

• Kiểm tra hiển thị OPEN/CLOSE trên mô-tơ trước khi cấp điện.

• Khi chạy thử, theo dõi âm thanh mô-tơ – tiếng ồn bất thường có thể do kẹt đĩa hoặc lỗi hành trình.

• Nếu hệ thống có dòng áp cao hoặc thay đổi áp đột ngột, nên cài đặt thời gian đóng/mở chậm để tránh búa nước.

Khi bảo trì

• Định kỳ 6 tháng/lần, mở nắp mô-tơ kiểm tra đầu nối điện, tra mỡ bánh răng, siết lại ốc vít.

• Kiểm tra gioăng EPDM và đĩa van, thay nếu có dấu hiệu lão hóa.

• Nếu van đặt ngoài trời, bọc kín mô-tơ bằng nắp bảo vệ hoặc mái che để chống nắng mưa.

• Khi bảo dưỡng, ngắt hoàn toàn nguồn điện trước khi thao tác.

• Nếu mô-tơ hoạt động bất thường, ngắt điện và thử vận hành tay (manual override) để kiểm tra cơ cấu cơ học.

Khi lưu kho

• Để van ở trạng thái mở ¼ vòng để giảm lực ép lên gioăng.

• Bọc kỹ đầu mô-tơ và mặt bích, tránh hơi ẩm, bụi hoặc va đập trong quá trình vận chuyển.
