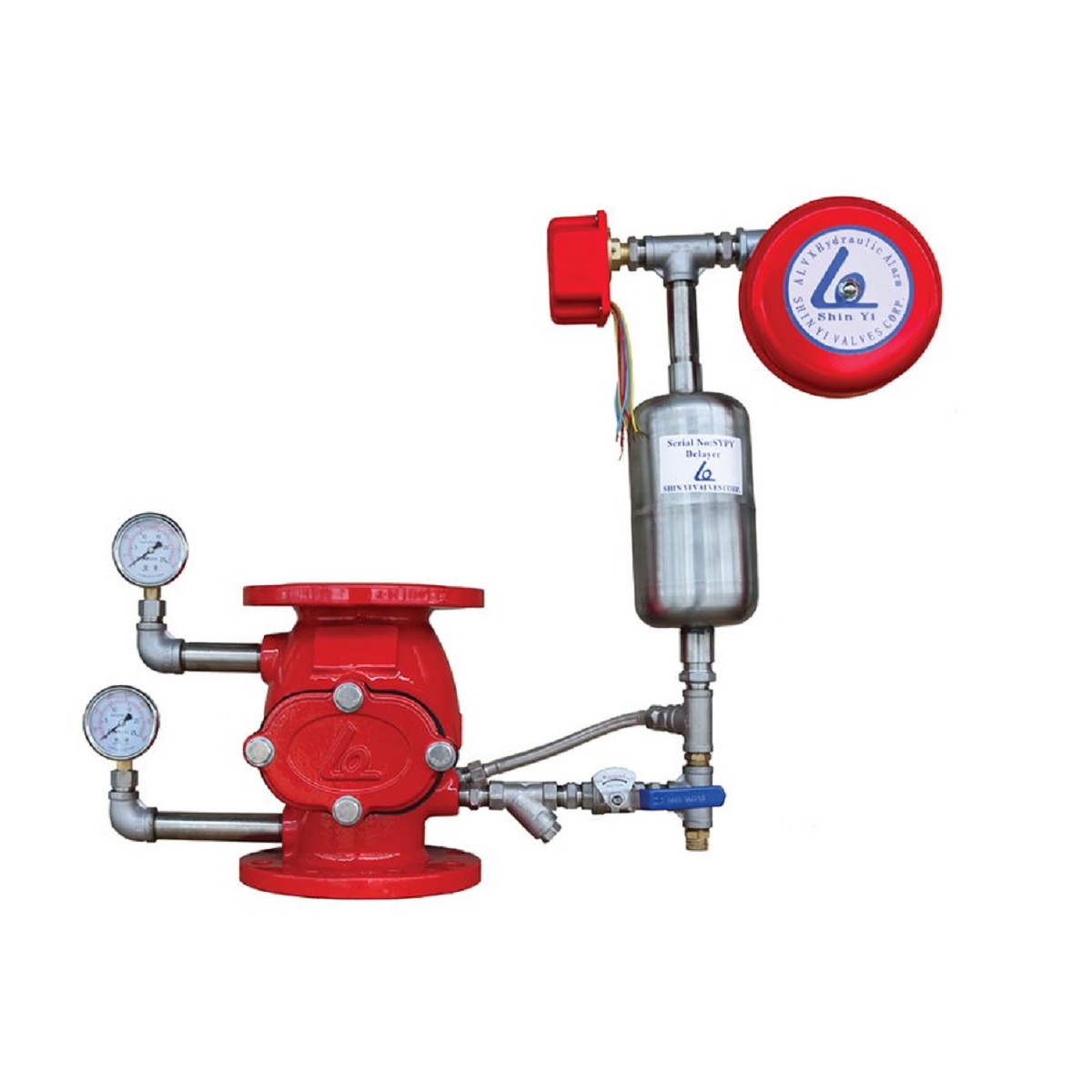

Van báo động Shinyi – Thiết bị điều khiển cảnh báo trong hệ sprinkler

Van báo động Shinyi là “trái tim” của hệ sprinkler ướt, tự động mở nước và kích hoạt chuông nước/báo điện khi đầu phun tác động. Dòng sản phẩm gồm các model ALVX (alarm valve thế hệ mới, trim đồng bộ) và các biến thể theo chứng nhận. Trong thực tế, nhiều kỹ sư gọi ngắn gọn là van báo cháy Shinyi vì vai trò truyền tín hiệu báo động ngay khi có xả nước chữa cháy.

Đặc điểm nổi bật của van báo động Shinyi

• Thương hiệu uy tín: Shinyi – Đài Loan, chuyên sản xuất thiết bị PCCC đạt chứng nhận quốc tế UL/FM.

• Cấu tạo van một chiều đặc biệt, chỉ cho nước chảy một hướng, ngăn dòng ngược, đảm bảo hệ thống ổn định.

• Cơ chế báo động kép: vừa chuông nước cơ học, vừa báo điện tự động tới tủ trung tâm.

• Thân van gang cầu FCD450, phủ sơn epoxy đỏ tĩnh điện bền đẹp, chống ăn mòn.

• Áp lực làm việc cao, van hoạt động ổn định trong điều kiện 12–16 bar.

• Bảo trì dễ dàng: có cụm ống kiểm tra, van xả và bộ điều chỉnh lưu lượng riêng biệt.

• Độ tin cậy cao, thử nghiệm kiểm định 100% tại nhà máy trước khi xuất xưởng.

• Tương thích với các hệ thống sprinkler quốc tế (NFPA, JIS, TCVN).

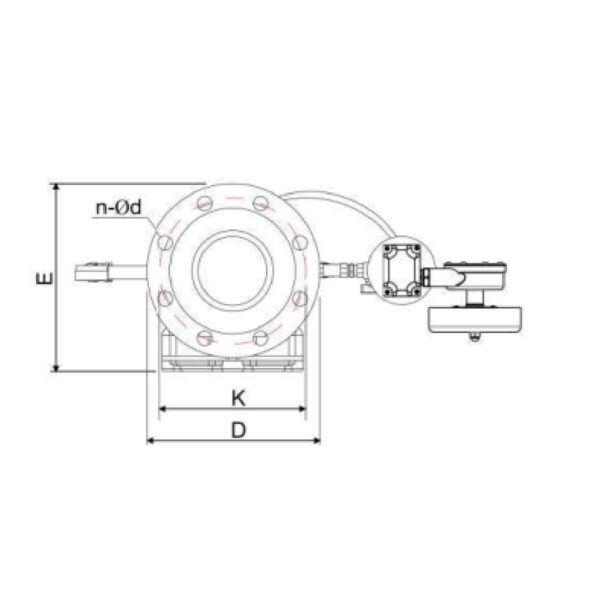

Thông số kỹ thuật

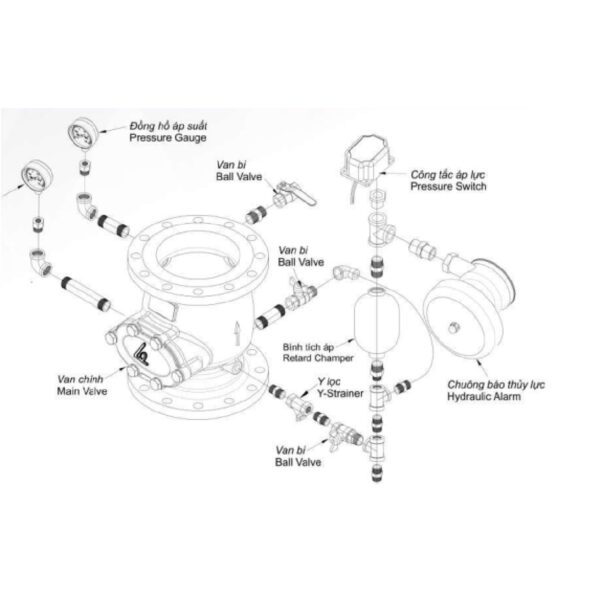

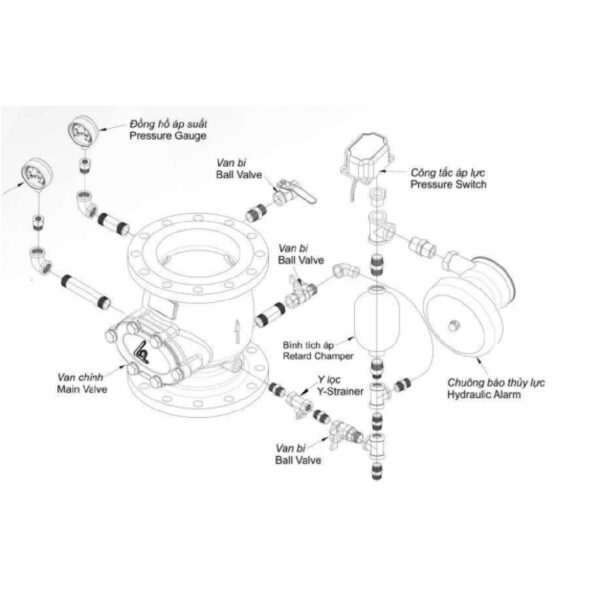

Cấu tạo van báo động Shinyi

ALVX là van báo động cho hệ sprinkler dạng ướt, thiết kế dạng van một chiều có cơ cấu mở theo chênh áp và trim đồng bộ lắp sẵn, giúp kiểm tra – vận hành – bảo trì nhanh. Cấu phần chính:

• Thân van & nắp thân: gang cầu FCD phủ epoxy đỏ (độ dày công nghiệp), kết nối mặt bích PN16 (JIS/BS), bulong siết đối xứng đảm bảo kín nước.

• Cơ cấu chặn (clapper/đĩa van): đóng kín khi hệ kín áp; mở khi có sự sụt áp phía downstream (đầu sprinkler tác động), cho nước đi qua và đồng thời mở đường báo động.

• Vòng làm kín & ghế van (seat ring, gasket): vật liệu đàn hồi/kim loại chịu mài mòn, tối ưu độ kín, hạn chế xói mòn khi mở lâu.

• Đường báo động (alarm line): dẫn nước từ khoang báo động ra chuông nước (Water Motor Alarm); có orifice/kim chảy và cụm giảm chấn để chống báo giả do xung áp.

• Áp kế kép: đồng hồ áp trước – sau van để giám sát tranh áp, chẩn đoán sự cố (tụt áp, kẹt clapper…).

• Trim ALVX lắp sẵn (tiêu biểu):

  • Van thử (test valve): mô phỏng đầu sprinkler tác động để kiểm tra chu kỳ báo động/đóng cắt.

  • Van xả (drain valve): xả nước kiểm tra, bảo trì, thay phụ tùng.

  • Van chặn/điều tiết trên các nhánh trim: cô lập từng nhánh khi bảo dưỡng.

  • Công tắc áp (pressure switch): xuất tín hiệu báo điện về tủ trung tâm.

  • Chuông nước (water motor alarm): báo cơ tại chỗ khi lưu lượng qua alarm line đạt ngưỡng.

  • Phụ kiện an toàn: lọc rác nhỏ (strainer) trên đường báo động, van một chiều chống hồi lưu, cút – ống ren tiêu chuẩn, nhãn chỉ dẫn lưu đồ.

Lưu ý thi công: bố trí đường thoát của chuông nước (drain/đường xả) đúng hướng, tránh phun vào khu vực có người/thiết bị. Khoảng hở thao tác tối thiểu ≥ 600 mm trước mặt van để dễ bảo trì.

Nguyên lý hoạt động

1. Trạng thái thường (standby): hệ sprinkler kín nước, áp trước – sau van cân bằng; clapper đóng. Chuông nước và công tắc áp ở trạng thái nghỉ.

2. Xảy cháy – đầu sprinkler mở: áp phía sau van tụt; chênh áp kéo clapper mở, nước cấp tràn qua thân van tới mạng sprinkler.

3. Kích hoạt báo động: một phần lưu lượng được tách qua đường báo động:

   • Quay chuông nước (báo cơ tại chỗ).

   • Tác động công tắc áp (đóng mạch báo điện về tủ trung tâm/FA panel).

   • Bộ giảm chấn/orifice trên đường báo động giúp lọc xung áp, tránh báo giả khi có dao động nhỏ trong hệ.

4. Kết thúc sự cố: đóng nguồn nhiệt → không còn đầu sprinkler mới mở; kỹ thuật viên đóng van chặn, xả nước qua drain để đưa hệ về mức áp chuẩn; đặt lại ALVX theo trình tự test/restore (theo sơ đồ trim).

5. Kiểm tra định kỳ: mở van test (giả lập 1 sprinkler) để xác minh đủ ba điều kiện: van mở → chuông kêu → báo điện về tủ; ghi log bảo trì.

Ưu điểm (ALVX) – Góc nhìn kỹ sư & vận hành

1) Phản ứng ổn định – chống báo giả tốt

• Cơ cấu một chiều + chênh áp cho thời gian đáp ứng nhanh khi sprinkler làm việc.

• Đường báo động có orifice/giảm chấn hạn chế kích hoạt do xung áp ngắn (water hammer, bơm mồi), giảm báo giả.

2) Trim đồng bộ – giảm lỗi lắp đặt

• ALVX đi kèm trim set đầy đủ (test, drain, gauge, water motor alarm, pressure switch…), giảm rủi ro đấu nối sai, rút ngắn thời gian lắp đặt & nghiệm thu.

• Bố trí phần tử logic – dễ hiểu, thuận tiện hướng dẫn đội vận hành.

3) Bảo trì thân thiện – thời gian ngừng hệ thấp

• Có van cô lập từng nhánh trim; drain rõ ràng; dễ tháo clapper/seat để vệ sinh, thay gioăng.

• Áp kế kép hỗ trợ chẩn đoán nhanh: phát hiện kẹt clapper, rò rỉ downstream, cửa sprinkler rỉ.

4) Độ bền & kín khít

• Thân FCD + epoxy công nghiệp, chống ăn mòn trong môi trường ẩm nóng.

• Gioăng EPDM/seat tối ưu kín nước lâu dài, giảm chi phí bảo trì chu kỳ.

5) Tương thích chuẩn phổ biến tại VN

• Mặt bích PN16 (JIS/BS), size DN80/100/150 phù hợp phần lớn mạng sprinkler công nghiệp – tòa nhà.

• Dễ tích hợp với chuông nước tiêu chuẩn và các tủ báo cháy (qua pressure switch).

6) Tin cậy khi nghiệm thu & vận hành

• Cách kiểm tra chuẩn: thao tác van test xác minh 3 điều kiện (nước qua thân, chuông kêu, báo điện về tủ).

• Check-list bảo trì: 3–6 tháng/lần mở test, xả cặn đường alarm, kiểm tra công tắc áp; 12 tháng/lần kiểm seat/clapper, sơn sửa điểm tróc epoxy.

• Thực tế dự án: ALVX phù hợp dây chuyền logistics/kho lạnh (ít người trực), nhờ báo động kép (cơ + điện) và kháng báo giả.

Xem thêm các sản phẩm khác: Van xả tràn Shinyi | Van pccc ngoài trời shinyi | Lăng phun chữa cháy Shinyi

Ứng dụng của van báo động Shinyi (Model ALVX)

Van báo động Shinyi ALVX được xem là “trung tâm điều khiển” trong hệ thống sprinkler dạng ướt (Wet Type Sprinkler System). Với cơ chế phản ứng kép (nước + điện), ALVX không chỉ mở nước chữa cháy mà còn kích hoạt chuông nước và gửi tín hiệu báo cháy về trung tâm, giúp người vận hành và đội PCCC phản ứng nhanh ngay từ những giây đầu tiên.

1. Ứng dụng trong hệ thống PCCC công nghiệp

• Dùng phổ biến tại nhà máy, kho logistics, khu công nghiệp, trung tâm dữ liệu, nơi yêu cầu độ tin cậy cao và phản ứng tự động.

• Tích hợp hoàn hảo với hệ thống bơm chữa cháy tự động (Fire Pump Set) – khi sprinkler kích hoạt, áp tụt → bơm chính khởi động → van ALVX mở toàn phần.

• Được các kỹ sư PCCC đánh giá cao vì dễ kiểm định – nghiệm thu theo tiêu chuẩn NFPA 13 / TCVN 7336.

2. Ứng dụng trong tòa nhà dân dụng và công trình hạ tầng

• ALVX được lắp tại khu vực kỹ thuật tầng hầm hoặc phòng bơm PCCC, làm đầu mối giữa tuyến cấp nước chính và mạng sprinkler từng zone.

• Dễ dàng tích hợp với hệ thống báo cháy trung tâm (Fire Alarm Control Panel – FACP) thông qua công tắc áp, giúp đồng bộ báo động tự động.

• Phù hợp cho chung cư cao tầng, trung tâm thương mại, bệnh viện, trường học, kho lạnh, nơi đòi hỏi vận hành ổn định, báo cháy tức thì.

3. Ứng dụng trong dự án có tiêu chuẩn quốc tế

• Đạt tiêu chuẩn NFPA – UL/FM, giúp đáp ứng yêu cầu của các chủ đầu tư Nhật Bản, Hàn Quốc, Châu Âu.

• Hiện đang được ứng dụng thực tế tại nhiều công trình: VSIP 2 Bình Dương, LG Display Hải Phòng, KCN Long Đức, kho Gemadept Logistics…

• Các nhà thầu cơ điện (MEP) thường chọn van báo động Shinyi ALVX vì dễ lắp đặt, phụ tùng thay thế sẵn, và tương thích cao với phụ kiện sprinkler quốc tế.

💡 Từ góc nhìn chuyên gia: Việc chọn van báo động có độ ổn định cao như ALVX giúp giảm đáng kể rủi ro báo giả hoặc báo trễ, vốn là nguyên nhân hàng đầu gây thiệt hại trong hệ thống chữa cháy tự động.

Lưu ý khi lắp đặt và bảo trì van báo động Shinyi (ALVX)

Việc lắp đặt đúng quy chuẩn và bảo trì định kỳ là yếu tố quyết định tuổi thọ của toàn hệ thống sprinkler. Dưới đây là hướng dẫn được tổng hợp từ kinh nghiệm thực tế của kỹ sư AZ Industrial, đơn vị thi công và kiểm định hàng trăm công trình PCCC dùng sản phẩm Shinyi.

1. Lưu ý khi lắp đặt

• Hướng lắp đặt: luôn theo chiều mũi tên trên thân van (direction of flow). Lắp sai hướng có thể khiến clapper không đóng kín hoặc báo giả.

• Khoảng không gian thao tác: để trống tối thiểu 600 mm phía trước van để kiểm tra và mở cửa bảo trì.

• Cố định trim: các nhánh ống đồng hồ, chuông, test, drain nên được đỡ bằng giá kim loại hoặc clamp, tránh rung lắc gây nứt ren.

• Đường báo động ra chuông nước: dẫn hướng ra ngoài tường, không phun vào khu vực có người.

• Bố trí đồng hồ áp: gắn đúng nhánh Before Valve và After Valve để dễ giám sát chênh áp.

• Thử áp – nghiệm thu: thử áp lực 24 bar trong 5 phút, kiểm tra không rò ở tất cả các mối nối, đặc biệt ở trim đồng hồ và chuông nước.

🔧 Kinh nghiệm thi công thực tế: với hệ sprinkler lớn, nên chia zone và đặt mỗi zone 1 bộ van báo động ALVX riêng. Như vậy, khi 1 khu vực cháy, chỉ zone đó kích hoạt – giúp tiết kiệm nước và dễ khoanh vùng sự cố.

2. Lưu ý khi bảo trì định kỳ

• Kiểm tra 3 tháng/lần: mở van test để giả lập phun sprinkler – kiểm tra chuông nước kêu, công tắc áp đóng mạch điện.

• Vệ sinh đường alarm line: tháo đầu ống, xả cặn – tránh tắc chuông do cáu cặn hoặc rỉ sét.

• Kiểm tra clapper & seat: mở nắp kiểm tra 6–12 tháng/lần; nếu thấy ăn mòn hoặc gioăng EPDM lão hóa → thay ngay.

• Kiểm tra lớp sơn epoxy: nếu bong, sơn lại bằng epoxy 2 thành phần để chống gỉ.

• Xả nước đường drain: định kỳ hoặc sau mỗi lần test để tránh ứ đọng nước gây rỉ sét.

• Kiểm tra tín hiệu điện: thử áp công tắc (pressure switch) – nếu không đóng ngắt chính xác → cần hiệu chỉnh hoặc thay thế.

🧠 Chuyên gia AZ khuyến nghị: lập sổ “Fire Alarm Valve Logbook” để ghi lại ngày test, tình trạng chuông, áp suất hệ, kết quả báo điện. Việc lưu hồ sơ này không chỉ giúp vận hành an toàn mà còn là bằng chứng kiểm định bắt buộc khi nghiệm thu PCCC.
