Trụ tiếp nước Shinyi 2 cửa

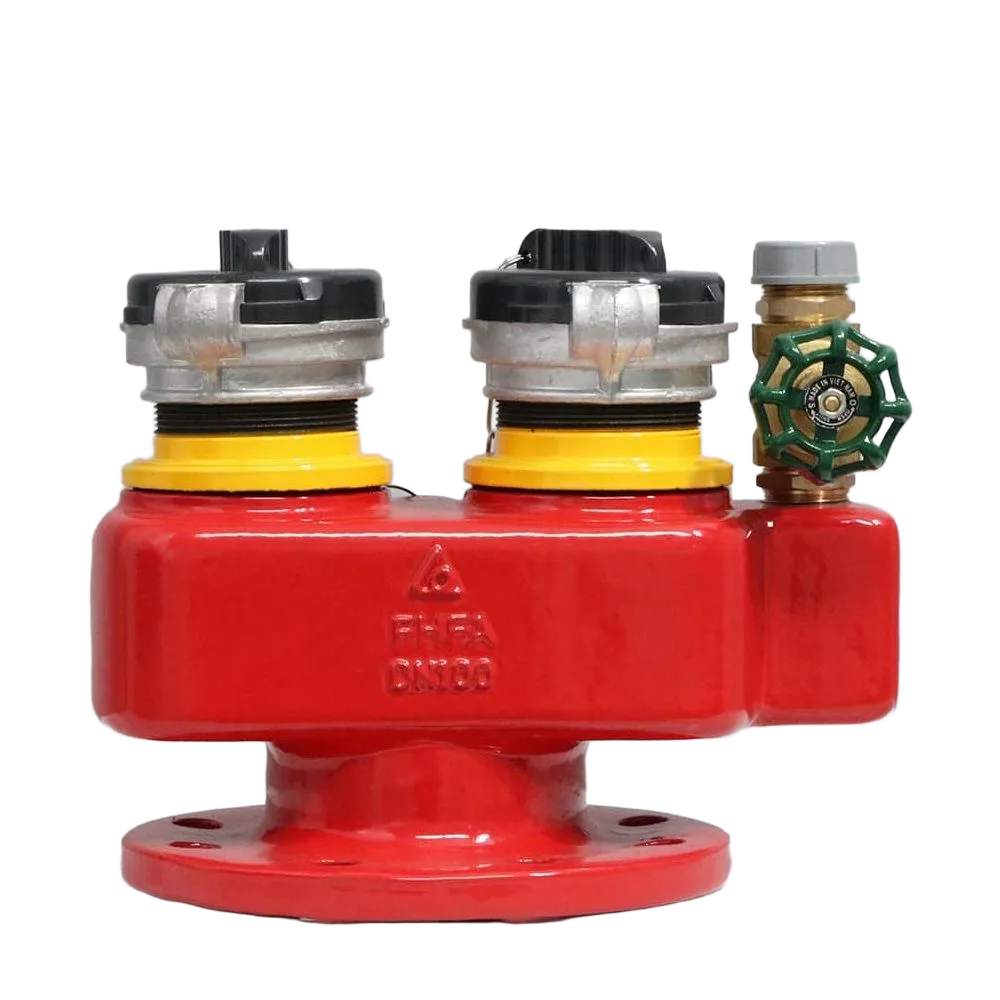

Giới thiệu Trụ tiếp nước Shinyi 2 cửa FHFA-2W

Trụ tiếp nước Shinyi 2 cửa FHFA-2W là thiết bị kết nối quan trọng trong hệ thống chữa cháy ngoài trời, cho phép xe cứu hỏa cấp nước trực tiếp vào đường ống chữa cháy của công trình. Đây là dòng sản phẩm được Shinyi (Taiwan) thiết kế và sản xuất đạt chuẩn quốc tế UL/FM, đáp ứng yêu cầu của NFPA 14 – NFPA 24 về hệ thống tiếp nước và cấp nước chữa cháy.

Trụ được lắp đặt tại vị trí ngoài trời, gần lối xe chữa cháy, giúp tiếp nhận lưu lượng lớn, bổ sung áp lực cho mạng ống chữa cháy trong nhà hoặc hệ sprinkler. Với cấu tạo hai cửa xả tiêu chuẩn DN65, vật liệu đồng thau/gang cầu sơn epoxy, và khả năng chịu áp lực cao, Shinyi FHFA-2W đảm bảo độ bền, độ kín khít và khả năng vận hành ổn định trong mọi điều kiện thời tiết.

Đặc điểm nổi bật

1. Thiết kế tiêu chuẩn quốc tế UL/FM

Toàn bộ sản phẩm được đúc nguyên khối và kiểm định áp lực 100% tại nhà máy Shinyi.
Kết cấu chắc chắn, các chi tiết kim loại được xử lý chống ăn mòn, đảm bảo vận hành tin cậy nhiều năm liền.

2. Cấu trúc 2 cửa DN65 – linh hoạt và gọn gàng

Hai đầu ra DN65 cho phép tiếp nhận nước từ một hoặc hai xe chữa cháy cùng lúc, phù hợp cho đa số công trình dân dụng và công nghiệp vừa và nhỏ.
Thiết kế gọn, chiếm ít diện tích, dễ bố trí gần tường hoặc hàng rào ngoài trời.

3. Vật liệu cao cấp, chống ăn mòn và chịu thời tiết

Thân trụ được làm từ đồng thau đúc hoặc gang cầu, phủ sơn epoxy hai lớp màu đỏ PCCC có khả năng chống tia UV, hơi muối và hóa chất nhẹ.
Đầu nối, van xả và nắp đậy đều sử dụng inox và đồng mạ niken, đảm bảo độ bền cơ học cao và không rò rỉ.

4. Vận hành đơn giản – bảo trì dễ dàng

Các khớp nối và van xả được bố trí hợp lý, giúp thao tác đóng mở nhẹ, thuận tiện cho nhân viên cứu hỏa khi thao tác bằng tay.
Nắp cao su bảo vệ giúp ngăn bụi, nước mưa và côn trùng xâm nhập vào bên trong.

5. Tương thích hoàn hảo với hệ thống PCCC Shinyi

Trụ FHFA-2W có thể kết hợp đồng bộ với van ngoài trời TFHA, trụ cứu hỏa GRHX/GRDX, và lăng phun NZWH, tạo thành hệ thống tiếp nước – phân phối – phun chữa cháy hoàn chỉnh.

Thông số kỹ thuật

Thông số	Giá trị / Mô tả
Model	FHFA-2W
Hãng sản xuất	Shinyi (Taiwan)
Loại sản phẩm	Trụ tiếp nước PCCC ngoài trời – 2 cửa
Số lượng cửa ra	2 cửa DN65 tiêu chuẩn
Kiểu kết nối	Mặt bích JIS10K / BS10 / ANSI125
Áp lực làm việc	1.6 MPa
Áp lực thử kín	2.4 MPa
Lưu lượng tiếp nước	500 – 750 L/phút
Vật liệu thân	Đồng thau đúc hoặc gang cầu sơn epoxy
Vật liệu đầu nối	Đồng mạ niken / inox
Van xả đáy	Đồng thau có tay khóa
Nắp đậy	Cao su tổng hợp có xích inox
Sơn phủ	Epoxy 2 lớp chống UV
Tiêu chuẩn	UL/FM, NFPA 14, NFPA 24, TCVN 5739
Xuất xứ	Shinyi – Taiwan

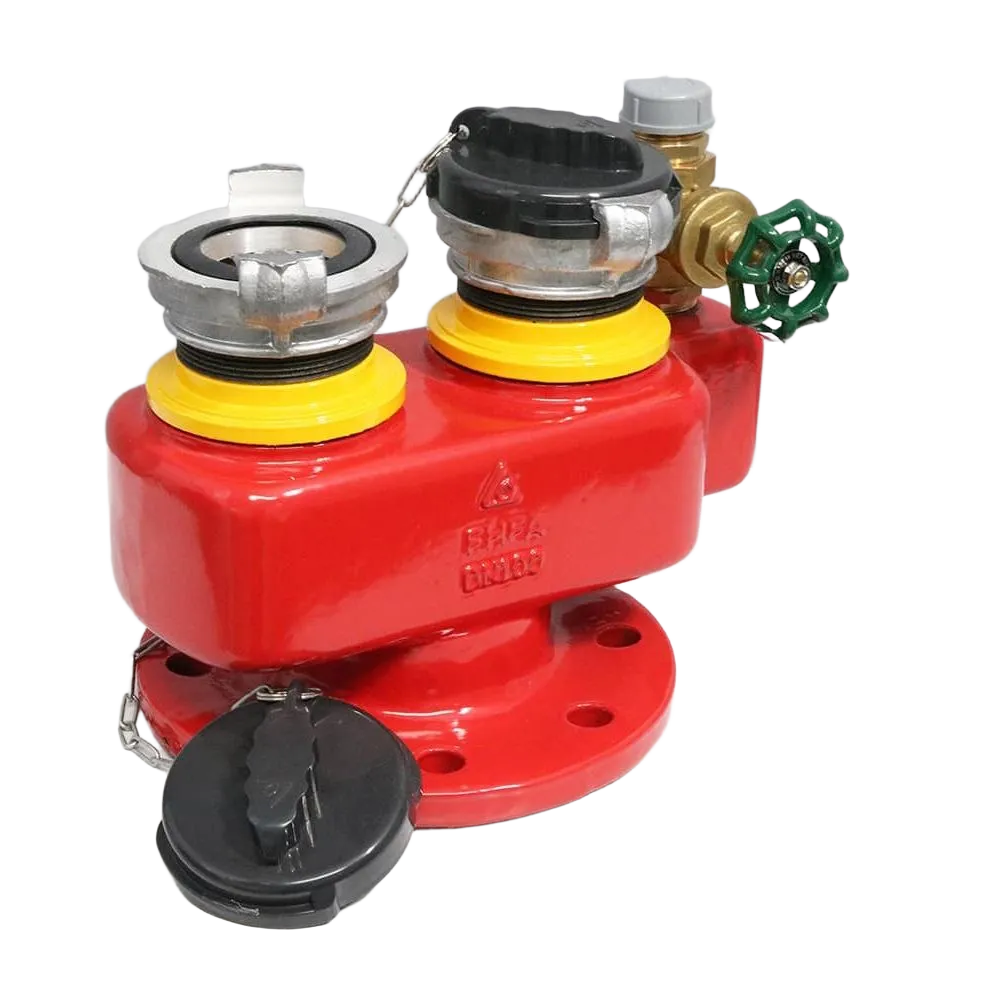

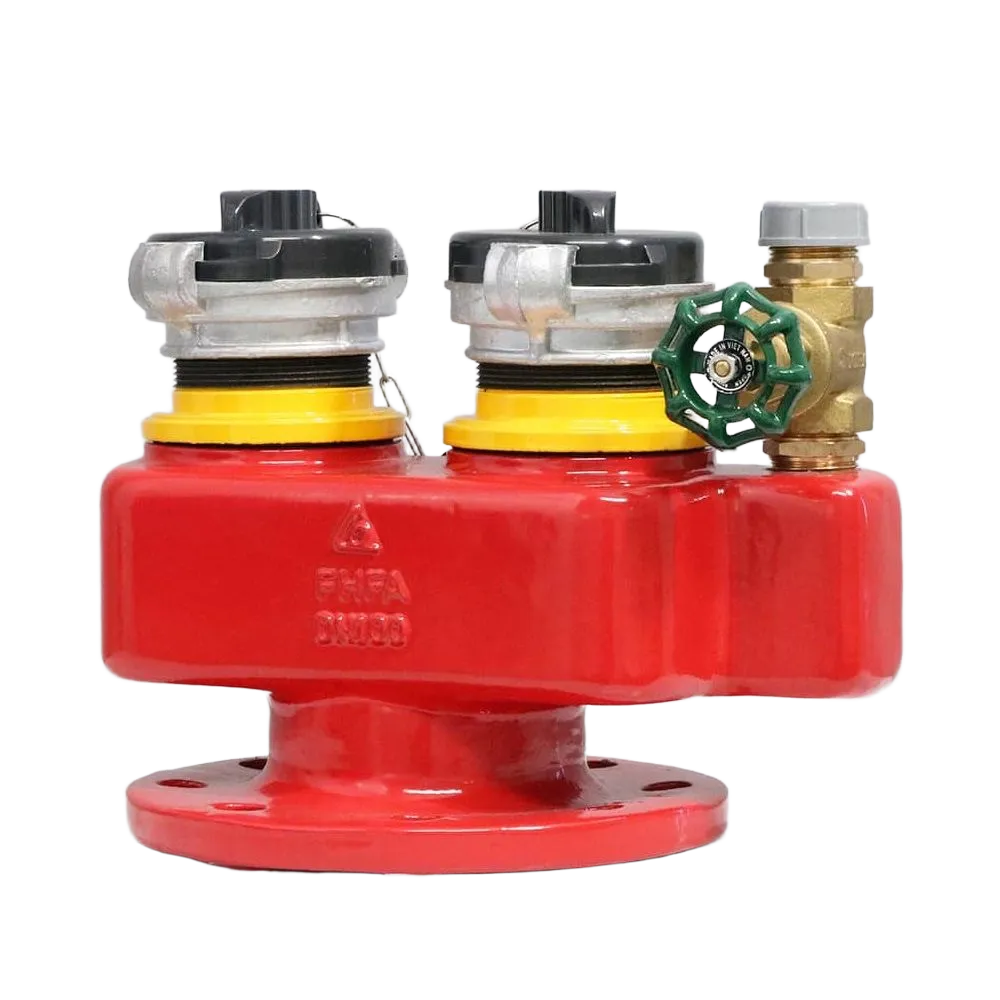

Cấu tạo của trụ tiếp nước Shinyi 2 cửa FHFA-2W

Trụ tiếp nước Shinyi FHFA-2W có thiết kế dạng đứng ngoài trời, kết nối trực tiếp với hệ thống ống ngầm cấp nước chữa cháy.
Toàn bộ cấu trúc được gia công chắc chắn, kín khít và tối ưu cho việc cấp nước nhanh từ xe cứu hỏa vào mạng ống công trình.

1. Thân trụ (Body)

• Là phần chính chịu áp lực nước, được đúc từ đồng thau hoặc gang cầu có độ dày lớn, phủ sơn epoxy hai lớp màu đỏ PCCC giúp chống ăn mòn, tia UV và hơi muối.
• Thiết kế thân dạng trụ đứng, phía dưới là mặt bích kết nối JIS10K/BS10, giúp gắn cố định vào đường ống ngầm.

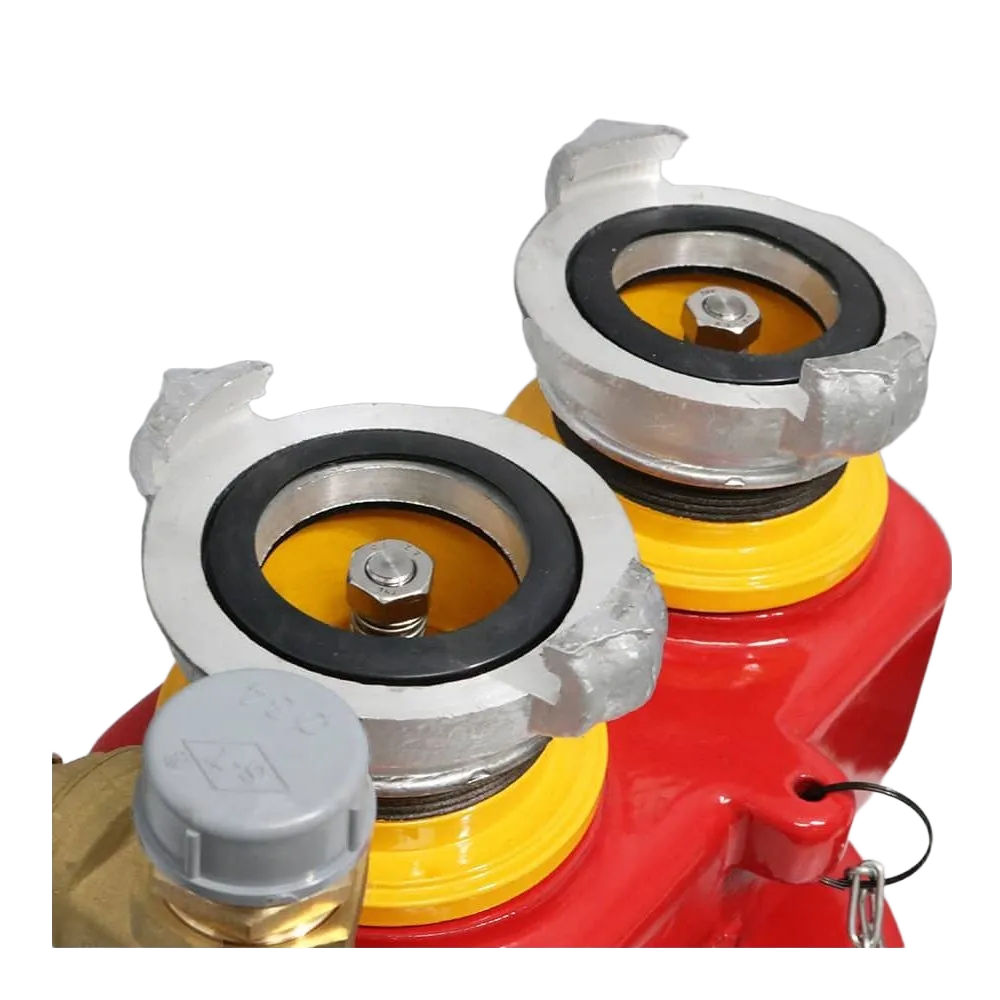

2. Cửa tiếp nước (Inlet Connection)

• Gồm hai đầu ra DN65, tiêu chuẩn ren ngoài BSP, gắn với đầu nối nhanh (Storz hoặc BS) để xe chữa cháy có thể nối trực tiếp bằng ống mềm.
• Cửa tiếp nước được gia công chính xác, có gioăng cao su kín khít, đảm bảo không rò rỉ khi cấp nước áp lực cao.

3. Van khóa chính (Main Valve)

• Bên trong trụ có van khóa kiểu ty nổi, cho phép đóng mở toàn bộ dòng nước từ hệ thống ống ngầm.
• Van được điều khiển bằng tay vặn trên nắp trụ; trục van bằng inox SUS304, đĩa cao su EPDM chống mài mòn, giúp đóng kín tuyệt đối.

4. Van xả đáy (Drain Valve)

• Lắp ở phần thấp nhất của thân trụ, có nhiệm vụ xả toàn bộ nước còn lại sau khi sử dụng, tránh ứ đọng gây gỉ sét hoặc nứt do nhiệt độ thay đổi.
• Van xả có tay khóa đồng thau riêng biệt, dễ thao tác.

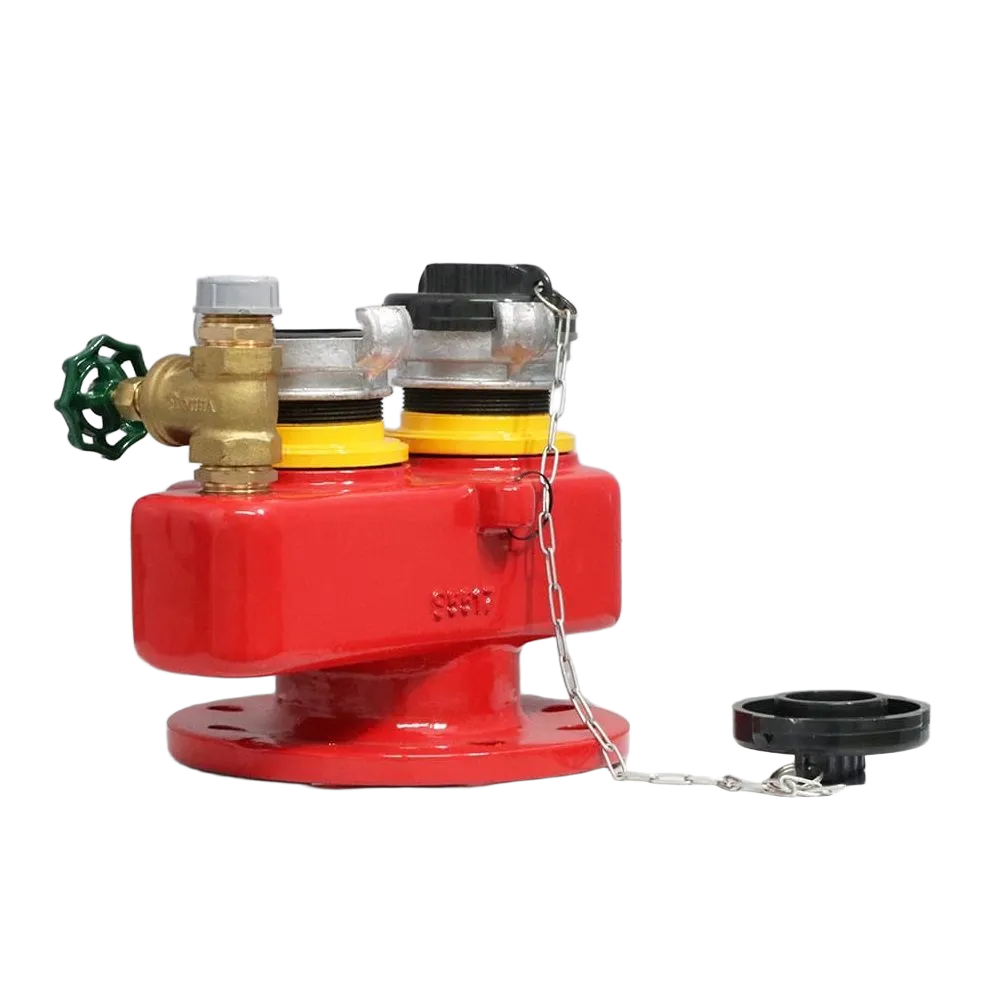

5. Nắp đậy và phụ kiện bảo vệ

• Mỗi cửa ra đều có nắp cao su tổng hợp gắn dây inox chống rơi, giúp ngăn bụi, nước mưa, côn trùng và vật lạ xâm nhập.
• Phần trên cùng của trụ có tay quay đóng mở bằng gang sơn đỏ, chịu lực tốt, dễ thao tác khi mang găng chữa cháy.

Cấu tạo này giúp trụ FHFA-2W hoạt động ổn định trong điều kiện khắc nghiệt, đảm bảo độ kín khít tuyệt đối và tuổi thọ vượt trội.

Nguyên lý hoạt động của trụ tiếp nước Shinyi FHFA-2W

Trụ tiếp nước hoạt động theo nguyên lý cấp nước ngược dòng từ xe chữa cháy vào hệ thống đường ống của tòa nhà hoặc khu công nghiệp.
Quá trình vận hành gồm ba bước chính:

1. Kết nối nguồn nước từ xe chữa cháy

• Xe chữa cháy đỗ tại vị trí gần trụ FHFA-2W, nối ống mềm vào hai đầu tiếp nước DN65.
• Mỗi đầu được trang bị van một chiều để nước chỉ chảy vào trong, không thoát ngược ra ngoài khi áp lực thay đổi.

2. Mở van chính của trụ

• Người vận hành dùng tay quay ở nắp trụ để mở van chính bên trong.
• Khi van mở, nước từ xe chữa cháy sẽ được bơm ngược vào hệ thống ống ngầm, đi đến các tầng hoặc khu vực đang cần tiếp nước.

3. Dừng cấp nước và xả nước thừa

• Khi kết thúc, van được đóng lại bằng tay quay, ngắt hoàn toàn dòng nước.
• Sau đó, van xả đáy được mở để xả hết lượng nước còn lại trong thân, tránh hiện tượng đông nước hoặc gỉ sét.

Nhờ cơ chế hoạt động hoàn toàn cơ khí, trụ tiếp nước Shinyi đảm bảo vận hành ổn định, không cần điện, không phụ thuộc hệ thống điều khiển tự động, phù hợp cả trong tình huống khẩn cấp mất nguồn.

Ưu điểm của trụ tiếp nước Shinyi 2 cửa FHFA-2W

1. Thiết kế nhỏ gọn – phù hợp đa số công trình tại Việt Nam

• Với cấu hình hai cửa DN65, FHFA-2W đáp ứng hầu hết các công trình vừa và nhỏ: nhà xưởng, trung tâm thương mại, chung cư, kho hàng, trạm bơm.
• Thiết kế trụ thon gọn, dễ bố trí tại vỉa hè hoặc sát tường mà không ảnh hưởng giao thông.

2. Chịu áp lực và thời tiết khắc nghiệt

• Thân đồng/gang cầu sơn epoxy giúp trụ hoạt động ổn định trong điều kiện nắng nóng, mưa nhiều, hơi muối hoặc môi trường công nghiệp.
• Áp lực làm việc lên đến 1.6 MPa và thử kín 2.4 MPa, đảm bảo an toàn tuyệt đối khi cấp nước từ xe chữa cháy công suất lớn.

3. Độ kín khít và độ bền cao

• Tất cả các điểm nối đều có gioăng EPDM chống lão hóa và biến dạng.
• Trục inox và đĩa van chịu mài mòn cao, đảm bảo không rò nước sau thời gian dài sử dụng.

4. Dễ thao tác và bảo dưỡng

• Cấu tạo cơ khí thuần túy, không cần dụng cụ đặc biệt để mở – đóng.
• Các chi tiết dễ tháo rời, có sẵn phụ kiện thay thế chính hãng Shinyi, giúp bảo trì nhanh chóng.

5. Đạt tiêu chuẩn quốc tế và tương thích đồng bộ

• Sản phẩm được chứng nhận UL/FM và tuân thủ các tiêu chuẩn NFPA 14, NFPA 24, TCVN 5739, tương thích hoàn toàn với hệ thống van, khớp nối, lăng phun và trụ cứu hỏa Shinyi, tạo nên một hệ thống đồng bộ, an toàn và hiệu quả cao.

Xem thêm 1 số sản phẩm khác: Van góc chữa cháy Shinyi |  Van xả tràn Shinyi  | Van pccc ngoài trời shinyi

Ứng dụng của trụ tiếp nước Shinyi 2 cửa FHFA-2W

Trụ tiếp nước Shinyi FHFA-2W là thiết bị không thể thiếu trong hệ thống cấp nước chữa cháy ngoài trời của các công trình hiện đại. Nhờ thiết kế hai cửa DN65 gọn gàng, kết cấu bền chắc và khả năng chịu áp cao, sản phẩm được ứng dụng rất linh hoạt trong nhiều mô hình hạ tầng khác nhau.

1. Hệ thống PCCC ngoài trời tại khu công nghiệp và nhà máy sản xuất

• Trụ FHFA-2W được bố trí dọc các tuyến ống ngầm của khu công nghiệp, kho xưởng, xưởng cơ khí, nhà máy dệt, thực phẩm, nhựa hoặc linh kiện điện tử.
• Khi xảy ra sự cố, xe chữa cháy có thể kết nối trực tiếp vào trụ để bơm nước ngược vào mạng ống nội bộ, tăng áp tức thì cho hệ thống lăng phun hoặc sprinkler.
• Nhờ cấu trúc 2 cửa, trụ có thể tiếp nhận nước từ một hoặc hai xe chữa cháy cùng lúc, bảo đảm lưu lượng ổn định.

2. Ứng dụng trong khu đô thị, trung tâm thương mại và công trình dân dụng

• Trụ được lắp đặt ngoài trời ở vỉa hè, khu vực sân bãi, hoặc lối vào kỹ thuật của các khu đô thị, trung tâm thương mại, khách sạn, chung cư cao tầng.
• Với kiểu dáng nhỏ gọn, FHFA-2W không chiếm diện tích, dễ bố trí dọc lối xe ra vào mà vẫn đảm bảo khả năng tiếp nước nhanh khi cần thiết.
• Đây là dòng sản phẩm được các đơn vị tư vấn thiết kế PCCC và cơ quan thẩm duyệt khuyến nghị sử dụng cho công trình dân dụng.

3. Ứng dụng trong hệ thống bơm trung tâm hoặc trạm cấp nước chữa cháy

• Trong các hệ thống bơm PCCC tập trung, trụ FHFA-2W được dùng làm điểm tiếp nhận nước khẩn cấp hoặc thử áp lực hệ thống.
• Thiết kế van khóa riêng giúp cách ly từng nhánh ống dễ dàng trong quá trình bảo trì, kiểm định định kỳ.

4. Sử dụng trong các khu vực hạ tầng mở rộng

• Trụ 2 cửa FHFA-2W cũng được triển khai tại khu cảng, sân bay, kho nhiên liệu, bãi logistic hoặc khu vực hạ tầng có xe chuyên dụng, nhờ khả năng chịu áp cao, dễ kết nối nhanh với đầu bơm cứu hỏa.

5. Ứng dụng trong công tác huấn luyện và kiểm định PCCC

• Nhờ kết cấu cơ khí chuẩn quốc tế, thao tác đơn giản, trụ FHFA-2W còn được sử dụng tại các trung tâm huấn luyện PCCC, đơn vị kiểm định thiết bị và cơ sở đào tạo nghiệp vụ, giúp mô phỏng tình huống cấp nước thực tế.

Lưu ý khi lắp đặt và bảo trì trụ tiếp nước Shinyi FHFA-2W

Để trụ hoạt động ổn định, duy trì độ kín khít và tuổi thọ lâu dài, cần tuân thủ các yêu cầu kỹ thuật trong suốt quá trình lắp đặt, vận hành và bảo trì định kỳ.

1. Trước khi lắp đặt

• Xác định chính xác vị trí lắp trụ, ưu tiên khu vực thoáng, gần lối xe chữa cháy, tránh ngập úng hoặc va chạm cơ giới.

• Đảm bảo đường ống ngầm kết nối với trụ đã được xả sạch cặn, rỉ và vật cứng.

• Kiểm tra mặt bích kết nối (JIS10K/BS10/ANSI125) khớp tiêu chuẩn; dùng gioăng cao su chịu áp đúng kích cỡ.

• Khi siết bulông mặt bích, siết chéo theo hình sao để tránh lệch bích và nứt tai bulông.

• Đảm bảo chiều lắp đúng theo mũi tên hướng dòng nước trên thân trụ.

• Nếu trụ đặt ở khu vực có đất yếu hoặc thường xuyên ẩm ướt, nên bổ sung móng bê tông gia cố.

2. Trong quá trình vận hành

• Khi cấp nước, mở van từ từ để tránh sốc áp và rung ống.

• Không đóng mở đột ngột; hạn chế dùng lực mạnh khi tay quay đã chạm điểm dừng.

• Kiểm tra tình trạng gioăng cao su, bulông và van xả định kỳ để đảm bảo không rò nước.

• Sau mỗi lần sử dụng, cần xả nước bằng van xả đáy để làm khô khoang thân, tránh đọng nước gây han rỉ.

3. Bảo trì định kỳ

• Thực hiện bảo trì tối thiểu 6 tháng/lần: vệ sinh nắp đậy, xả thử van đáy, kiểm tra độ kín tại các mối nối.

• Hàng năm nên kiểm tra áp lực thử kín 2.4 MPa để đánh giá tình trạng đĩa van và gioăng.

• Với trụ lắp ngoài trời, nên sơn lại lớp epoxy định kỳ 2–3 năm/lần hoặc khi phát hiện phai màu, bong tróc.

• Tra dầu mỡ chịu nước cho trục quay và bulông định vị sau mỗi đợt mưa dài hoặc mùa ẩm.

• Đảm bảo khu vực quanh trụ luôn sạch sẽ, không có vật cản, không dùng trụ làm điểm buộc, treo vật hoặc tựa xe.

4. Khi sửa chữa hoặc thay thế

• Trước khi tháo trụ, xả áp và ngắt nguồn nước chính để đảm bảo an toàn.

• Chỉ sử dụng phụ kiện và phụ tùng chính hãng Shinyi, vì sai lệch nhỏ ở kích cỡ bích hoặc ren có thể gây rò nước áp cao.

• Sau khi lắp lại, tiến hành thử áp lực thực tế và quan sát rò rỉ trong ít nhất 10 phút.

• Ghi nhật ký bảo trì, lưu thông tin ngày kiểm tra, người thực hiện và tình trạng thiết bị để phục vụ công tác nghiệm thu PCCC.

Tổng kết chuyên gia

Trụ tiếp nước Shinyi FHFA-2W là dòng sản phẩm đạt tiêu chuẩn UL/FM – NFPA 14 – TCVN 5739, được tin dùng trong hàng nghìn công trình PCCC tại Việt Nam nhờ độ tin cậy cao, cấu trúc chắc chắn và tuổi thọ trên 10 năm.

Với thiết kế hai cửa linh hoạt, van khóa chắc chắn, lớp sơn epoxy chống tia UV và khả năng chịu áp lực lớn, trụ FHFA-2W đáp ứng hoàn hảo yêu cầu tiếp nước nhanh, an toàn và ổn định cho mọi hệ thống chữa cháy hiện đại.
