Cuộn Vòi Chữa Cháy Shinyi

Cuộn vòi chữa cháy Shinyi (Fire Hose Shinyi)

Cuộn vòi chữa cháy Shinyi là thiết bị quan trọng trong hệ thống PCCC, dùng để dẫn nước từ họng tiếp nước, bơm cứu hỏa hoặc xe chữa cháy đến vị trí đám cháy. Với chất lượng đạt tiêu chuẩn quốc tế UL/FM, Shinyi (Taiwan) cung cấp các loại vòi chịu áp lực cao, bền, linh hoạt và an toàn tuyệt đối khi vận hành trong điều kiện khẩn cấp.

Đặc điểm của cuộn vòi chữa cháy Shinyi

Các sản phẩm vòi chữa cháy Shinyi được thiết kế theo tiêu chuẩn NFPA và BS, phù hợp cho cả hệ thống chữa cháy bán tự động và thủ công. Vật liệu vải bọc bên ngoài chống mài mòn, lõi trong chịu áp lực cao, đảm bảo không rò rỉ dù hoạt động liên tục ở cường độ lớn.

Đặc điểm nổi bật:

• Thương hiệu: Shinyi – Taiwan

• Tiêu chuẩn: UL/FM, NFPA 1961, BS 6391

• Cấu tạo: 2 lớp – Lớp ngoài bằng sợi tổng hợp chống mài mòn, lớp trong bằng cao su EPDM hoặc PVC chịu áp lực.

• Áp lực làm việc: 10 – 17 bar

• Áp lực thử: 20 – 25 bar

• Đường kính: DN40 (1.5”), DN50 (2”), DN65 (2.5”)

• Chiều dài tiêu chuẩn: 20m / 30m / 50m

• Kết nối: Có đầu nối nhanh hoặc khớp nối hợp kim nhôm, đồng thau, hoặc inox theo yêu cầu.

• Màu sắc: Trắng, đỏ, hoặc vàng – sợi dệt nổi logo Shinyi.

• Tính năng: Chống thấm, chống xoắn, chịu kéo, độ đàn hồi tốt, dễ cuộn và triển khai nhanh.

• Ứng dụng: Hệ thống tủ chữa cháy, trụ tiếp nước PCCC, xe chữa cháy, nhà xưởng, khu công nghiệp, kho hàng, chung cư.

Xem thêm các sản phẩm khác: Đầu phun Spinkler Shinyi | Trụ cứu hỏa Shinyi | Van góc pccc gang Shinyi

Thông số kỹ thuật

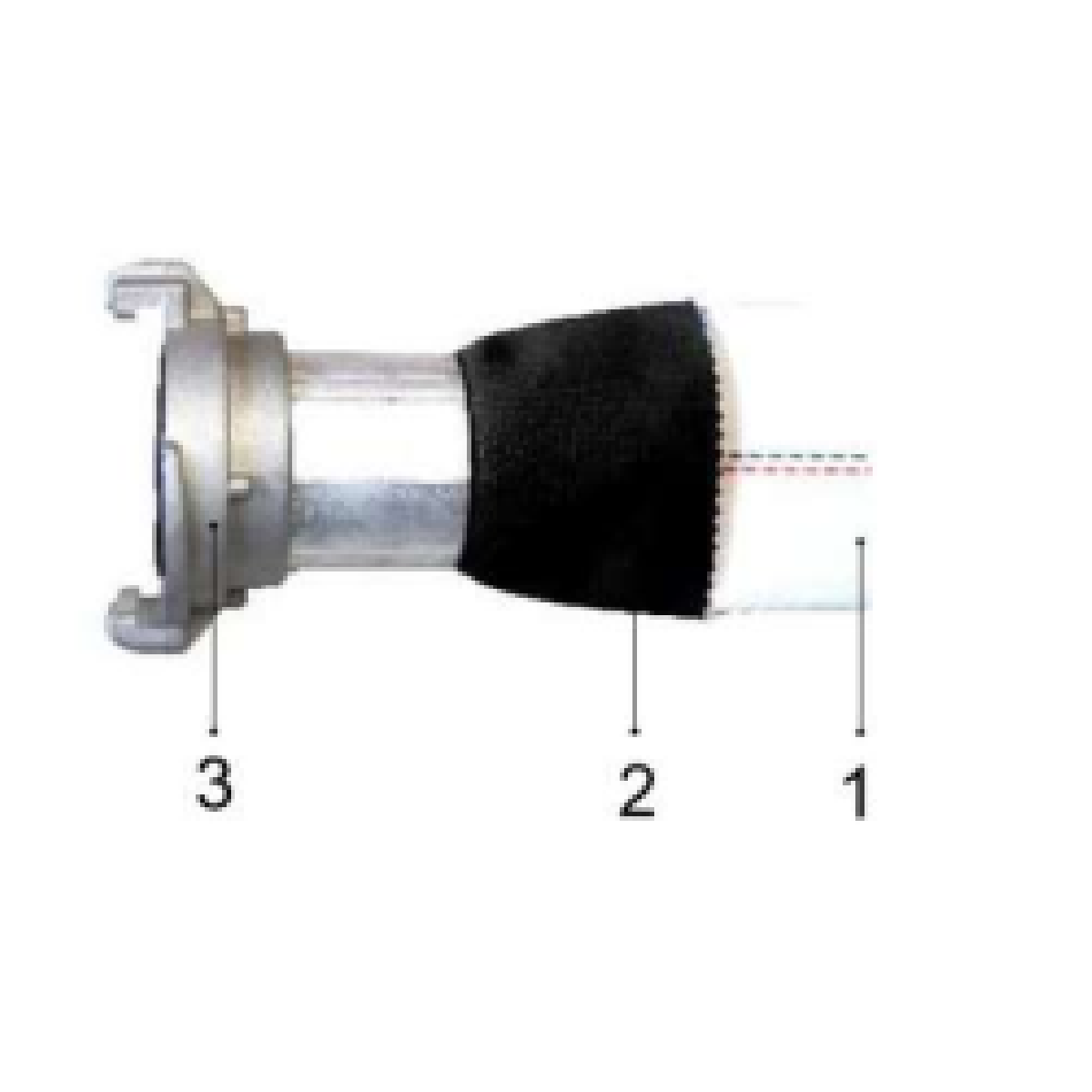

Cấu tạo của cuộn vòi chữa cháy Shinyi

Cuộn vòi chữa cháy Shinyi được thiết kế nhằm đảm bảo áp lực làm việc cao, độ bền cơ học lớn và khả năng chịu mài mòn vượt trội, thích hợp cho cả hệ thống tủ chữa cháy cố định và các ứng dụng di động như xe cứu hỏa.

Lớp trong (Inner Tube):

• Làm từ cao su tổng hợp EPDM hoặc PVC chịu áp lực cao, đảm bảo chống thấm tuyệt đối, chịu nhiệt, không bị phân hủy khi tiếp xúc lâu dài với nước hoặc hóa chất nhẹ.

• Giúp dòng nước lưu thông trơn tru, không tạo cản trở hay xoáy nước, tăng hiệu suất phun.

Lớp ngoài (Outer Jacket):

• Là vải dệt sợi tổng hợp polyester hoặc sợi polyamide, chịu mài mòn, chịu kéo và chống cháy lan.

• Bề mặt được phủ lớp chống thấm và chống tia UV, giúp vòi giữ độ đàn hồi và bền màu ngay cả khi làm việc ngoài trời.

Đầu nối (Coupling):

• Chế tạo bằng hợp kim nhôm, đồng thau hoặc inox, theo tiêu chuẩn BS hoặc NH.

• Có ren khóa nhanh, giúp kết nối nhanh chóng với trụ chữa cháy, van góc hoặc lăng phun.

Lớp sơn và tem nhận diện:

• Trên thân vòi có logo Shinyi dệt nổi, mã hiệu kích cỡ và tiêu chuẩn in rõ ràng, giúp nhận diện và truy xuất nguồn gốc dễ dàng.

💡 Ghi chú kỹ thuật:
Một số model cao cấp (ví dụ FHX-20, FHD-65) của Shinyi có lớp phủ PU bên trong, giúp tăng tuổi thọ và khả năng chịu áp lực lên đến 25 bar.

Nguyên lý hoạt động của cuộn vòi chữa cháy Shinyi

Nguyên lý hoạt động của cuộn vòi chữa cháy Shinyi rất đơn giản nhưng hiệu quả, dựa trên áp lực dòng nước từ bơm hoặc trụ tiếp nước PCCC.

Khi có sự cố cháy:

• Lực lượng chữa cháy hoặc người vận hành mở van cấp nước (van góc hoặc van đầu trụ).

• Nước áp lực cao chảy qua cuộn vòi Shinyi, đi tới lăng phun.

Trong quá trình vận hành:

• Cấu trúc hai lớp của vòi giúp chịu áp lực và lực kéo dọc trục, không bị xoắn hoặc nổ dù áp lực cao.

• Dòng nước đi qua được giữ ổn định, không rò rỉ, đảm bảo lưu lượng phun đạt chuẩn NFPA 1961.

Khi thu hồi:

• Vòi Shinyi có độ đàn hồi tốt, dễ cuộn gọn lại thành vòng tròn hoặc cuộn để trong tủ PCCC.

• Lớp vải ngoài giúp vòi không bết dính, không gập nếp, không thấm nước sau khi sử dụng.

Ưu điểm của cuộn vòi chữa cháy Shinyi

1. Ưu điểm về thiết kế và hiệu suất

• Thiết kế hai lớp bền chắc, đạt tiêu chuẩn quốc tế NFPA, UL/FM, BS.

• Chịu áp lực cao (tới 25 bar), không rò rỉ, không biến dạng.

• Dòng nước phun ra ổn định, không rung, không xoắn khi kéo dài.

• Kết nối nhanh với các đầu coupling thông dụng (BS, NH, JIS).

2. Ưu điểm về vật liệu và độ bền

• Cao su EPDM / PVC cao cấp chống thấm tuyệt đối, tuổi thọ gấp 2–3 lần vòi thông thường.

• Lớp vải ngoài chống cháy lan, chịu mài mòn, chịu tia UV, phù hợp cả môi trường khắc nghiệt.

• Không mục, không nứt, giữ được độ đàn hồi sau nhiều năm sử dụng.

3. Ưu điểm trong ứng dụng thực tế

• Phù hợp cho hệ thống tủ chữa cháy cố định, xe cứu hỏa, kho hàng, nhà xưởng, tầng hầm, chung cư.

• Triển khai nhanh – cuộn nhẹ – thu hồi dễ dàng sau sử dụng.

• Màu sắc nhận diện rõ ràng giúp thao tác nhanh trong tình huống khẩn cấp.

• Có đầy đủ kích thước DN40, DN50, DN65 đáp ứng mọi tiêu chuẩn thiết kế hệ thống PCCC tại Việt Nam.

4. Ưu điểm về kiểm định và chất lượng

• Tất cả sản phẩm được kiểm định áp lực và độ bền kéo tại nhà máy Shinyi, đạt chứng nhận UL/FM quốc tế.

• Đáp ứng tiêu chuẩn NFPA 1961 (Hoa Kỳ) và BS 6391 (Anh Quốc).

• Mỗi cuộn vòi đều có mã QR hoặc số lô sản xuất, giúp truy xuất nhanh trong quá trình nghiệm thu hoặc bảo hành.

✅ Chứng nhận chất lượng:
Vòi chữa cháy Shinyi được các đơn vị tư vấn thiết kế PCCC tại Việt Nam khuyến nghị sử dụng trong các dự án nhà máy, kho logistics, khu công nghiệp, chung cư cao tầng, nhờ độ tin cậy, tuổi thọ cao và khả năng chịu áp lực vượt trội.

Ứng dụng của cuộn vòi chữa cháy Shinyi

Cuộn vòi chữa cháy Shinyi là thiết bị dẫn nước áp lực cao, được sử dụng trong hầu hết các hệ thống phòng cháy chữa cháy chuyên nghiệp, từ công trình dân dụng đến khu công nghiệp quy mô lớn.

1. Ứng dụng trong công trình dân dụng

• Tòa nhà cao tầng, chung cư, khách sạn, trung tâm thương mại:
  Dùng trong tủ chữa cháy vách tường, kết hợp với van góc và lăng phun Shinyi, giúp người vận hành dễ dàng thao tác khi có sự cố.

• Hầm xe, tầng kỹ thuật, khu văn phòng:
  Vòi loại DN40 – DN50 được lắp sẵn cuộn gọn trong tủ, đảm bảo triển khai nhanh trong phạm vi 20–30m.

2. Ứng dụng trong công nghiệp – hạ tầng kỹ thuật

• Nhà máy sản xuất, kho hóa chất, khu công nghiệp:
  Sử dụng vòi DN65, chiều dài 30–50m, kết nối với trụ tiếp nước PCCC hoặc xe chữa cháy để cấp nước cứu hỏa.

• Trạm xăng, kho nhiên liệu, trạm biến áp:
  Kết hợp với van xả tràn Shinyi và đầu phun sprinkler Shinyi trong hệ thống chữa cháy cố định hoặc foam system.

• Bến cảng, kho logistic, khu hạ tầng kỹ thuật:
  Dùng để dẫn nước từ máy bơm chính hoặc hệ thống cấp nước ngầm ra khu vực ngoài trời.

3. Ứng dụng trong xe cứu hỏa và đội PCCC cơ sở

• Các đội PCCC chuyên nghiệp, cơ sở hoặc khu công nghiệp thường dùng vòi Shinyi DN65 vì khả năng chịu áp 17–25 bar, độ bền cao, linh hoạt khi kéo dài đường nước hàng trăm mét.

• Vòi được ưa chuộng bởi trọng lượng nhẹ, dễ cuộn, không xoắn khi áp lực lớn.

💡 Gợi ý kỹ thuật:
Mỗi cuộn vòi Shinyi DN65 x 30m có thể kết nối nối tiếp nhau bằng khớp coupling tiêu chuẩn BS – NH để mở rộng phạm vi chữa cháy mà không ảnh hưởng đến áp lực phun.

Lưu ý khi lắp đặt và bảo trì cuộn vòi chữa cháy Shinyi

Vòi chữa cháy tuy có cấu trúc bền nhưng vẫn cần bảo quản và sử dụng đúng kỹ thuật để đạt tuổi thọ tối đa và đảm bảo hoạt động ổn định khi có sự cố.

1. Lưu ý khi lắp đặt

• Kiểm tra kích thước kết nối:
  Đảm bảo đầu coupling của vòi tương thích với van góc, trụ nước hoặc lăng phun theo tiêu chuẩn BS/NH.

• Không để vòi xoắn hoặc gập góc nhọn trong tủ, tránh tạo điểm yếu khi chịu áp lực.

• Cuộn vòi đúng chiều kim đồng hồ, phần đầu nối ra ngoài để thao tác nhanh khi cần kéo.

• Bố trí tủ PCCC ở độ cao 1.2 – 1.5m, có cửa mở dễ dàng và không bị vật cản che khuất.

• Tránh lắp ở khu vực có nhiệt độ cao hoặc ánh nắng trực tiếp, dễ làm lão hóa vật liệu cao su EPDM.

• Đánh dấu rõ ràng khu vực sử dụng để đảm bảo người vận hành nhận biết nhanh khi có cháy.

2. Lưu ý khi sử dụng và vận hành

• Khi mở van cấp nước, từ từ tăng áp lực để tránh sốc áp gây nổ hoặc giật vòi.

• Giữ thẳng đường vòi, tránh xoắn hoặc gấp khúc trong khi phun.

• Sau khi dùng xong, xả sạch nước trong vòi, phơi khô trong bóng râm, không phơi trực tiếp dưới ánh nắng gắt.

• Kiểm tra tình trạng coupling, gioăng cao su, ren nối trước khi thu cuộn lại.

3. Lưu ý khi bảo trì định kỳ

• Kiểm tra áp lực và độ kín định kỳ 6 tháng/lần bằng cách thử nước ở áp lực 1.5 lần áp lực làm việc.

• Vệ sinh bên ngoài và bên trong vòi để loại bỏ cặn bẩn, tránh tắc nghẽn khi sử dụng.

• Thay thế ngay nếu phát hiện: rách lớp ngoài, bong lớp trong, gỉ sét ở coupling, hoặc rò rỉ khi thử áp.

• Bảo quản trong tủ PCCC kín, tránh côn trùng hoặc chuột cắn làm hỏng lớp vải ngoài.

• Ghi nhật ký kiểm tra (ngày, người phụ trách, tình trạng, kết quả thử áp) để phục vụ nghiệm thu PCCC.

4. Lưu ý khi phối hợp cùng thiết bị Shinyi khác

• Kết nối trực tiếp với van góc Shinyi (Angle Valve) hoặc lăng phun Shinyi để tạo thành bộ chữa cháy tiêu chuẩn.

• Dùng chung với trụ tiếp nước Shinyi tại khu vực ngoài trời, bảo đảm đồng bộ về kích cỡ và kiểu coupling.

• Tương thích với các van xả tràn, van báo động, sprinkler Shinyi trong hệ thống PCCC cố định, giúp tối ưu hiệu suất phun nước và khả năng phản ứng nhanh.

✅ Kinh nghiệm chuyên gia:
Cuộn vòi Shinyi khi được bảo quản đúng kỹ thuật có thể sử dụng ổn định trên 8–10 năm mà vẫn đảm bảo độ kín và độ đàn hồi như ban đầu.

Kết luận

Cuộn vòi chữa cháy Shinyi (Fire Hose Shinyi) là thiết bị không thể thiếu trong hệ thống PCCC – bền, nhẹ, chịu áp cao, đạt chuẩn quốc tế UL/FM, NFPA, BS.
Sản phẩm thích hợp cho mọi công trình từ tòa nhà dân dụng đến khu công nghiệp, và đặc biệt lý tưởng khi kết hợp với van, trụ, lăng phun Shinyi để tạo thành bộ giải pháp PCCC đồng bộ, hiệu quả và an toàn tối đa.
