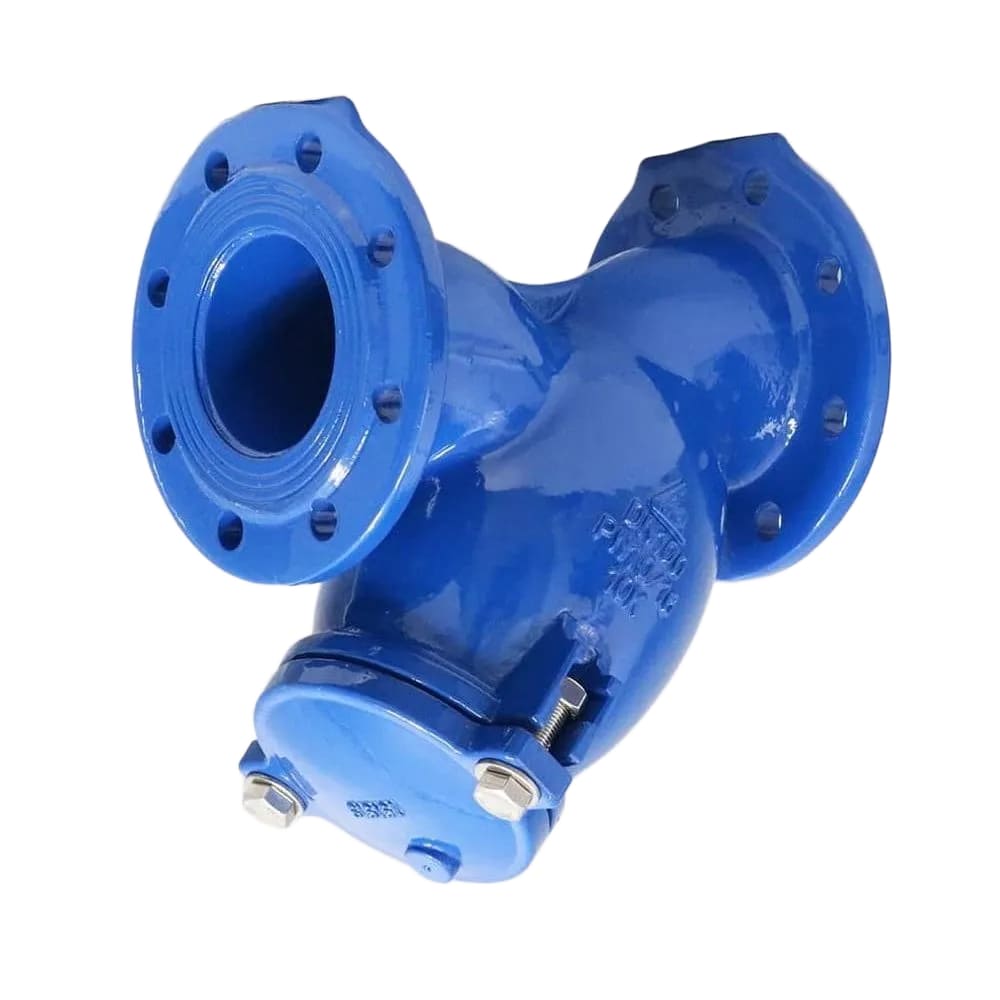

Y lọc Shinyi

Y lọc Shinyi YSTX là dòng van lọc chữ Y chuyên dụng dùng cho hệ thống nước, HVAC và công nghiệp nói chung. Thân gang cầu phủ epoxy, lưới lọc inox 304, chịu áp PN16, giúp bảo vệ thiết bị và đường ống trước tạp chất rắn hiệu quả, độ bền vượt trội.

Giới thiệu

Y lọc Shinyi YSTX (Y-Strainer) là sản phẩm chất lượng cao do Shinyi – Taiwan sản xuất, được thiết kế theo tiêu chuẩn ISO và BS, chuyên dùng để lọc rác, cặn, mạt kim loại, cát, bùn trong hệ thống ống nước và chất lỏng kỹ thuật.

Van có hình dạng chữ Y đặc trưng, cho phép dòng chảy đi qua với tổn thất áp suất thấp, đồng thời dễ dàng tháo nắp để vệ sinh lưới lọc mà không cần tháo rời toàn bộ đường ống.

Sản phẩm này thường được lắp đặt trước các thiết bị như van giảm áp, van điện từ, đồng hồ nước, máy bơm, đầu phun PCCC…, nhằm bảo vệ thiết bị khỏi bị tắc nghẽn, mài mòn hoặc hư hại do tạp chất trong dòng chảy.

Shinyi YSTX được chế tạo theo tiêu chuẩn PN16 – JIS10K, phù hợp với cả hệ thống cấp thoát nước, xử lý nước, công nghiệp nhẹ, PCCC, HVAC.

Đặc điểm nổi bật

Y lọc Shinyi YSTX hội tụ nhiều ưu điểm kỹ thuật và vật liệu cao cấp, đảm bảo độ bền, độ kín và hiệu suất lọc vượt trội:

• Thân van bằng gang cầu FCD450 phủ sơn epoxy tĩnh điện dày, chống ăn mòn, bền với môi trường ẩm và nước xử lý.

• Lưới lọc bằng inox 304 (tùy chọn 316), có thể tháo rời để vệ sinh, mắt lưới tiêu chuẩn 0.8 – 2.0 mm tùy đường kính DN.

• Nắp van có bulông inox – dễ tháo lắp, tiện bảo dưỡng định kỳ.

• Gioăng làm kín EPDM đảm bảo kín khít tuyệt đối, không rò rỉ.

• Thiết kế chữ Y giúp giảm tổn thất áp suất, hướng dòng chảy mượt, hạn chế xoáy dòng.

• Dải kích cỡ tiêu chuẩn: DN50 – DN300 (tùy theo yêu cầu và kho Shinyi).

• Áp lực làm việc: PN10/16 bar.

• Nhiệt độ tối đa: 80°C.

• Tiêu chuẩn mặt bích: JIS10K / BS4504 / ISO PN16.

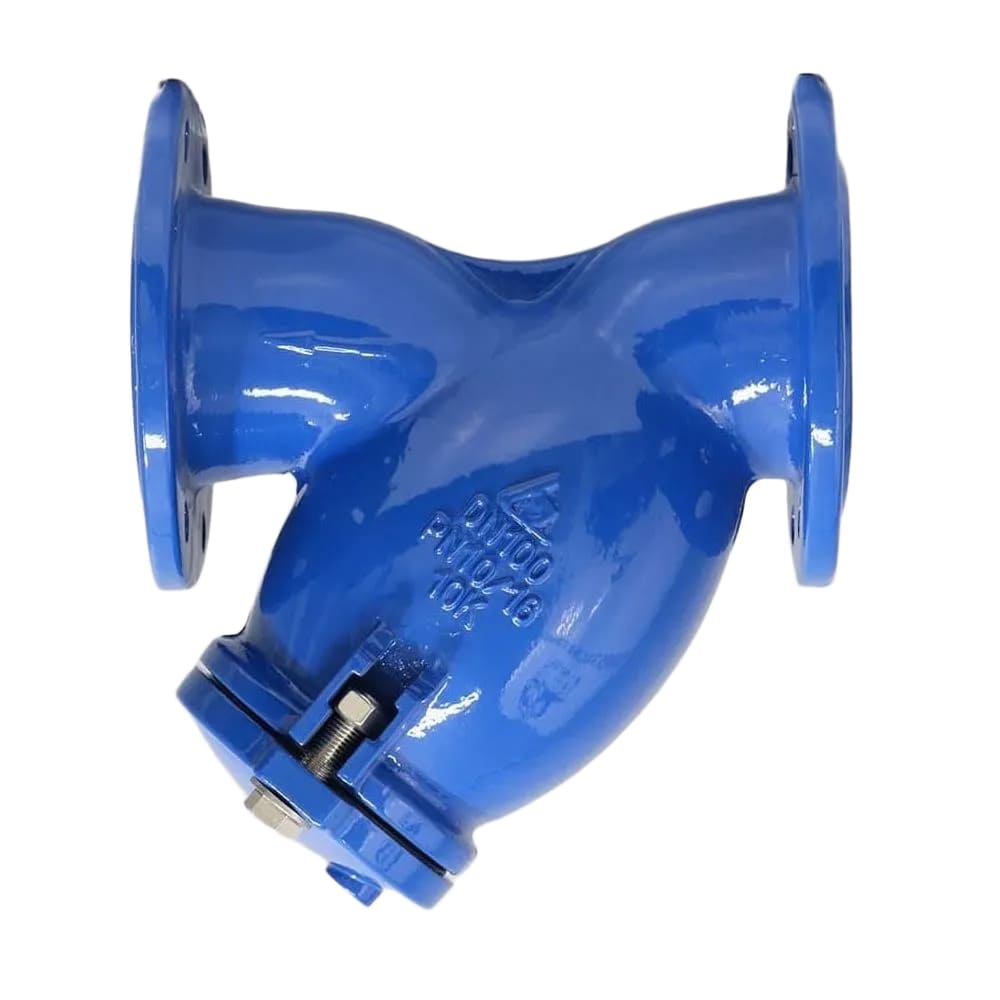

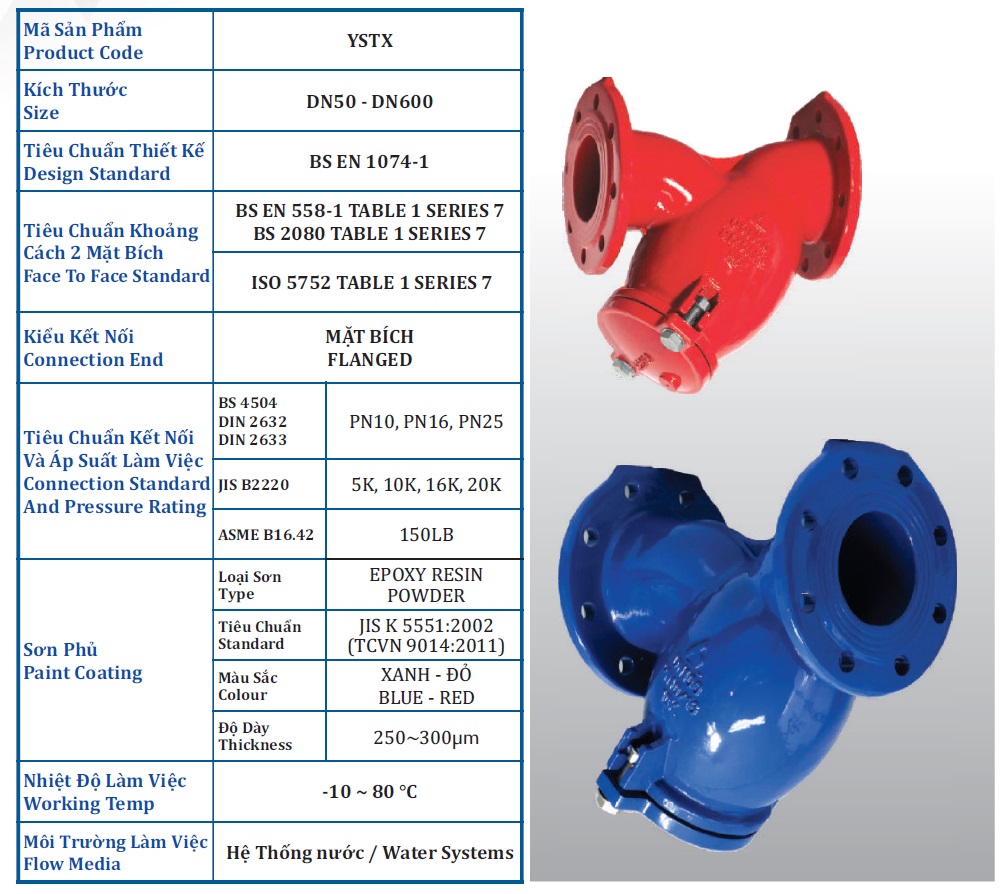

Thông số kỹ thuật

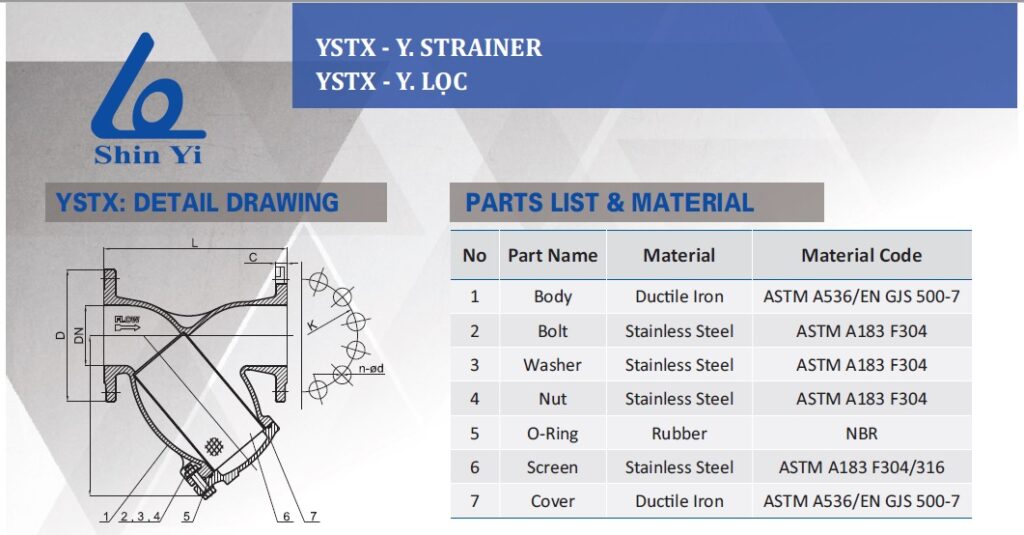

Cấu tạo & vật liệu

Y lọc Shinyi YSTX có thiết kế hình chữ Y đặc trưng, tối ưu cho lưu lượng dòng chảy và khả năng lọc tạp chất. Mỗi chi tiết được chế tạo bằng vật liệu được chọn lọc để đảm bảo độ bền, độ kín và khả năng chịu áp suất cao.

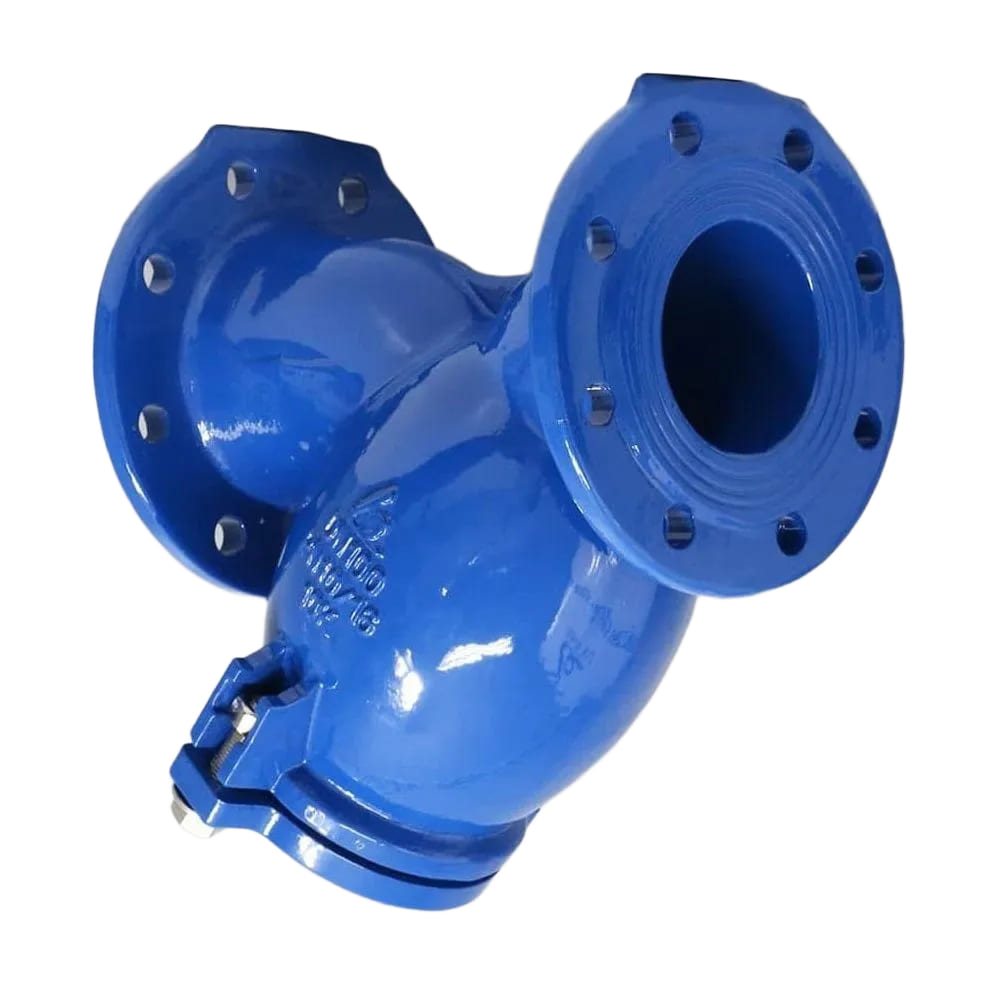

1. Thân van (Body)

Vật liệu: Gang cầu FCD450 phủ epoxy tĩnh điện dày.

Chức năng: Là bộ phận chính của van, chịu toàn bộ áp lực và nhiệt độ dòng chảy.

Đặc điểm nổi bật:

• Bề mặt trong được phủ epoxy đồng đều, ngăn gỉ sét, bám cặn.

• Thiết kế lòng trong dạng chữ Y mở rộng, giảm tổn thất áp, giúp dòng chảy ổn định.

• Hai đầu có mặt bích tiêu chuẩn JIS10K / PN16 phù hợp với hầu hết hệ thống đường ống hiện nay.

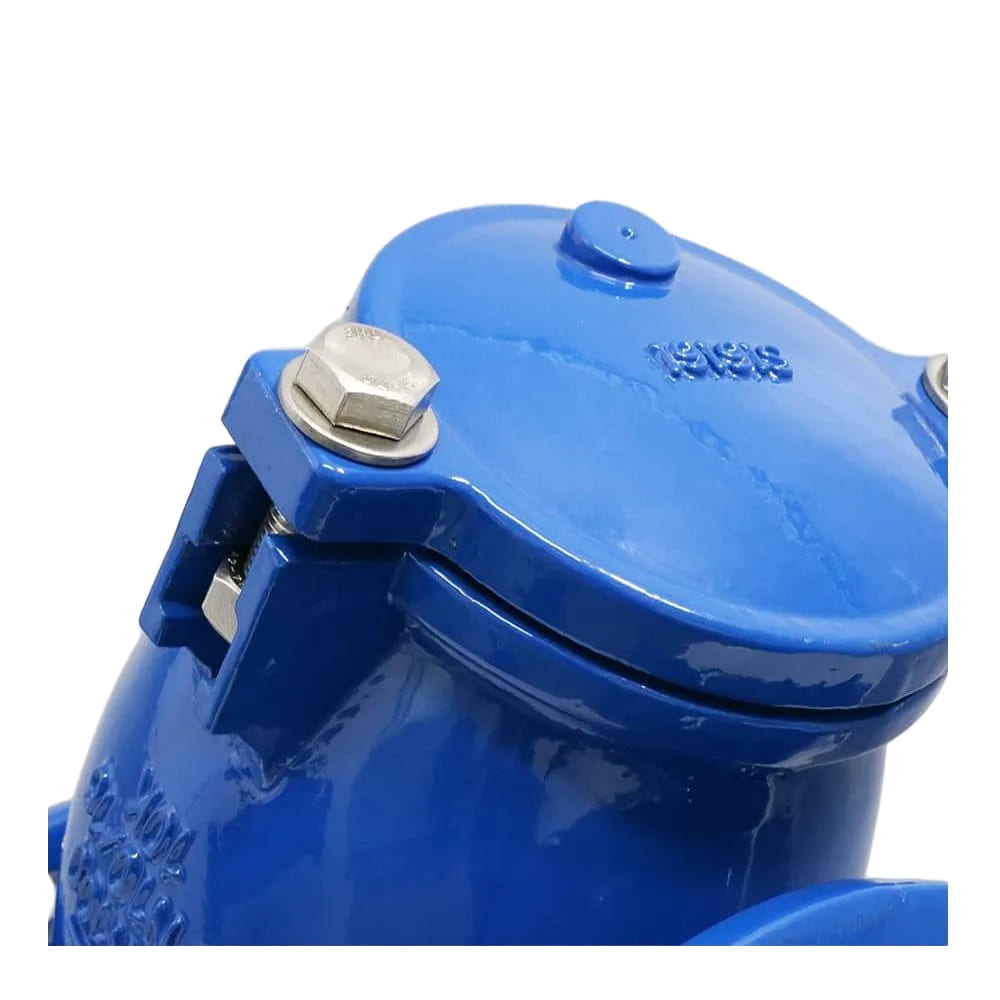

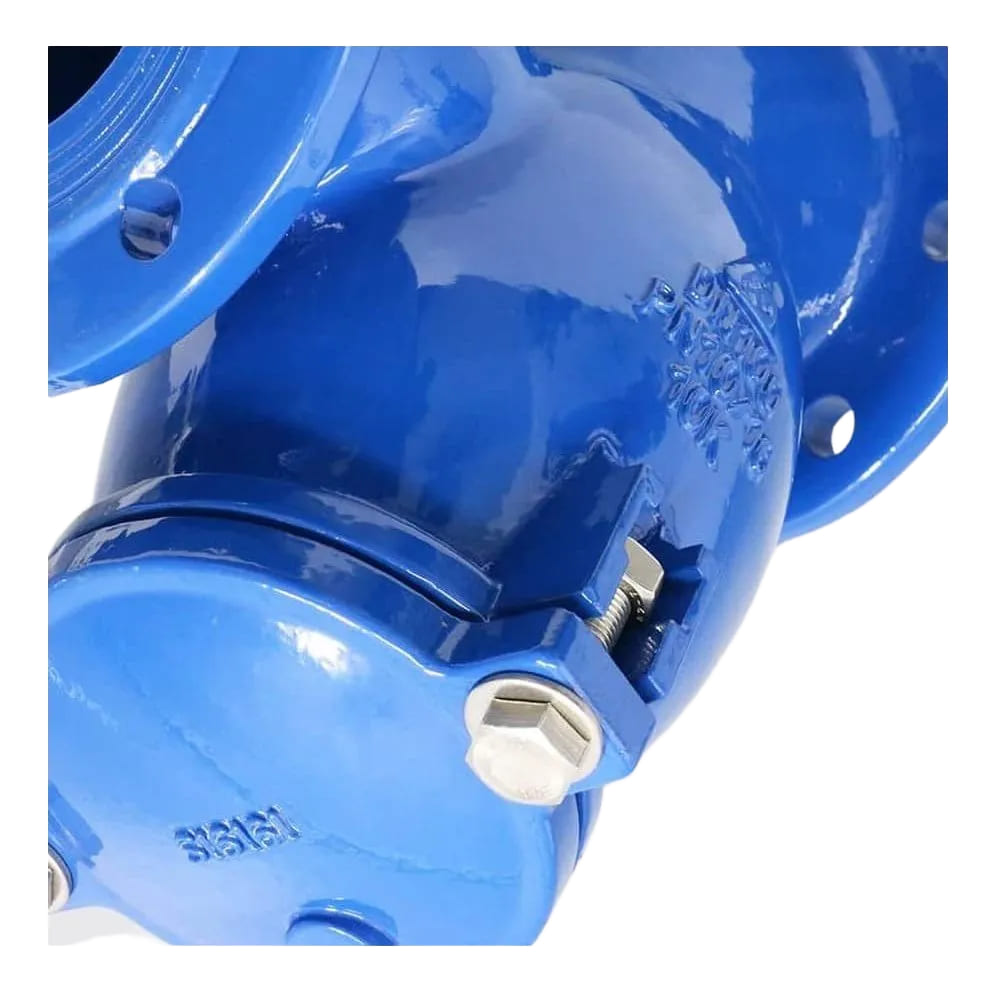

2. Nắp van (Cover)

Vật liệu: Gang cầu FCD, phủ epoxy.

Công dụng: Giữ cố định lưới lọc, có thể tháo rời bằng bulông để vệ sinh định kỳ.

Đặc điểm:

• Mặt tiếp xúc với thân được làm kín bằng gioăng EPDM, đảm bảo chống rò rỉ.

• Các bulông được làm bằng inox 304, dễ tháo lắp, không gỉ sau thời gian dài.

3. Lưới lọc (Screen/Strainer)

Vật liệu: Inox 304 (tùy chọn inox 316).

Đặc tính:

• Gia công dạng ống trụ hoặc hình nón, diện tích lỗ thoáng cao (Free Area Ratio ≥ 4–6 lần diện tích ống).

• Mắt lưới tiêu chuẩn 0.8 – 2.0 mm, chọn theo kích cỡ DN và mức độ tạp chất của hệ thống.

• Có thể tháo rời để vệ sinh hoặc thay mới, tiết kiệm thời gian bảo trì.

4. Gioăng làm kín (Gasket)

• Vật liệu: EPDM cao cấp, chịu nước nóng – lạnh, chống hóa chất nhẹ.

• Vai trò: Làm kín giữa nắp và thân, đảm bảo không rò rỉ khi chịu áp lực cao.

5. Bu lông – đai ốc (Bolts & Nuts)

• Vật liệu: Inox 304.

• Đặc điểm: Bền, chống ăn mòn, dễ siết, giúp tháo lắp nhanh khi cần bảo dưỡng.

Nguyên lý hoạt động

Nguyên lý vận hành của Y lọc Shinyi YSTX dựa trên việc dòng chất lỏng đi qua lưới lọc đặt nghiêng 45° bên trong thân van, cho phép tạp chất được giữ lại mà không làm cản trở đáng kể lưu lượng.

1. Khi dòng nước đi vào van, phần rác, cặn, mạt kim loại… sẽ bị giữ lại bởi lưới inox trong khoang chữ Y.

2. Nước sạch tiếp tục đi qua thân van, đảm bảo thiết bị phía sau (như van giảm áp, đồng hồ, máy bơm) không bị ảnh hưởng bởi tạp chất.

3. Khi lưới bẩn, áp suất trước – sau van chênh lệch tăng; người vận hành mở nắp van, lấy lưới ra vệ sinh rồi lắp lại, không cần tháo rời van khỏi đường ống.

4. Dòng chảy vẫn được duy trì ổn định, vì hướng Y giảm xoáy dòng và giảm tổn thất áp suất (ΔP).

Thiết kế của Shinyi YSTX đặc biệt hiệu quả trong các hệ thống cần lọc thô ban đầu, giúp kéo dài tuổi thọ cho toàn bộ van và thiết bị sau đó.

Ưu điểm

1. Ưu điểm về thiết kế

• Dạng chữ Y góc nghiêng 45°, giảm thiểu tổn thất áp lực so với dạng lọc thẳng.

• Thân gang cầu phủ epoxy giúp van bền, không gỉ, dùng lâu vẫn giữ được độ nhẵn.

• Nắp lắp bulông dễ tháo, bảo trì nhanh mà không cần tháo van khỏi ống.

2. Ưu điểm về vật liệu

• Lưới inox 304/316: chống ăn mòn, bền, không gỉ khi tiếp xúc nước, dễ vệ sinh.

• Gioăng EPDM chịu nhiệt, bám kín tốt, không co ngót.

• Bulông inox 304: tháo dễ, không kẹt rỉ, đặc biệt trong môi trường ẩm.

3. Ưu điểm vận hành

• Giảm sự cố tắc nghẽn trong hệ thống van, bơm, đồng hồ.

• Tăng tuổi thọ thiết bị bằng cách ngăn tạp chất gây mài mòn.

• Giữ lưu lượng ổn định, giúp hệ thống hoạt động trơn tru, hiệu suất cao.

• Phù hợp lắp ở nhiều vị trí: đường hút, đường cấp, ống đứng, ống ngang.

Xem thêm các sản phẩm khác của hãng: Rọ bơm Shinyi | Van xả khí Shinyi

So sánh với các dòng Y lọc khác

Như vậy, YSTX là dòng Y lọc tiêu chuẩn cao, kết hợp tốt giữa độ bền cơ học – khả năng chống ăn mòn – tiện bảo trì, phù hợp với hệ thống quy mô vừa và lớn.

Ứng dụng thực tế

Y lọc Shinyi YSTX được sử dụng rộng rãi trong các ngành kỹ thuật, đặc biệt là nơi có yêu cầu lọc rác trước thiết bị chính:

• Trạm bơm nước sạch và nước thải: Lọc rác, bùn, mạt kim loại để bảo vệ cánh bơm và van điều áp.

• Hệ thống HVAC – làm mát tuần hoàn: Lọc cặn trong nước lạnh, đảm bảo hiệu suất trao đổi nhiệt.

• Nhà máy xử lý nước, hóa chất nhẹ: Giữ tạp chất khỏi đi vào đường ống và bồn chứa.

• Hệ thống PCCC: Lọc cặn tránh tắc đầu phun sprinkler, van báo động, đồng hồ áp suất.

• Công trình cấp thoát nước đô thị – khu dân cư: Lọc thô ban đầu, ổn định áp và giảm hư hỏng thiết bị sau lọc.

Lưu ý lắp đặt & bảo trì

Để Y lọc Shinyi YSTX hoạt động bền bỉ, hiệu quả, cần tuân thủ các nguyên tắc kỹ thuật sau:

1. Khi lắp đặt

• Luôn lắp đúng chiều dòng chảy (theo mũi tên trên thân).

• Lắp trên đường ống nằm ngang, phần nắp lọc hướng xuống dưới để dễ vệ sinh.

• Với hệ thống có áp cao hoặc dòng chảy mạnh, nên lắp thêm van khóa trước và sau Y lọc để tiện bảo trì.

• Không lắp ngược chiều, vì sẽ gây tắc nghẽn và giảm hiệu quả lọc.

• Nếu môi trường có nhiều cặn, có thể lắp song song 2 Y lọc, dùng luân phiên.

2. Khi vận hành

• Đảm bảo không khí trong đường ống được xả hết để tránh rung.

• Theo dõi chênh áp trước – sau Y lọc; nếu tăng cao, cần vệ sinh lưới.

3. Bảo trì định kỳ

• 3–6 tháng/lần, tùy chất lượng nguồn nước.

• Quy trình: đóng van cô lập → mở nắp → lấy lưới ra → rửa bằng nước áp lực hoặc bàn chải mềm.

• Kiểm tra gioăng EPDM, nếu biến dạng, nứt thì thay mới.

• Khi lắp lại, siết bulông đều tay, kiểm tra kín nước bằng áp thử.

4. Lưu ý an toàn

• Không tháo lưới khi hệ thống đang có áp.

• Với đường ống lớn (DN200 trở lên), nên dùng thiết bị nâng khi mở nắp.

• Tránh để vật sắc cắt vào lớp epoxy bên trong khi vệ sinh.
