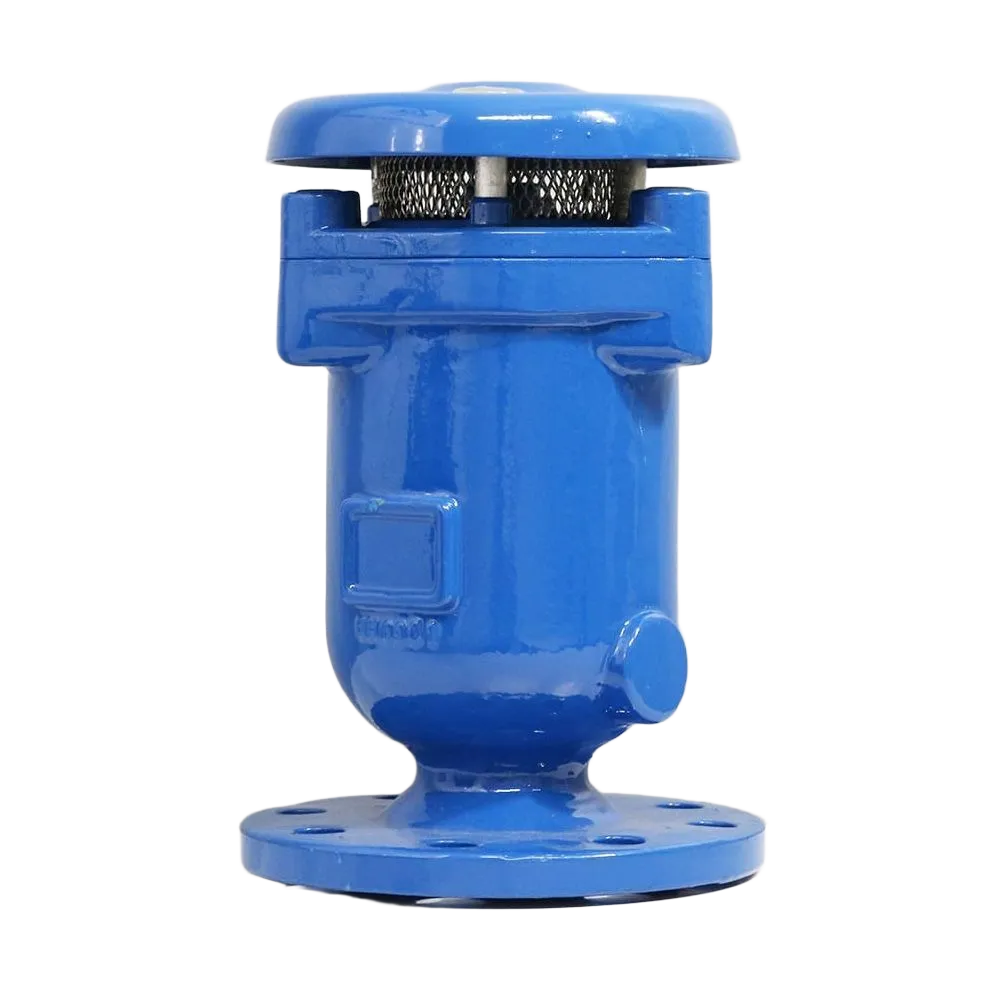

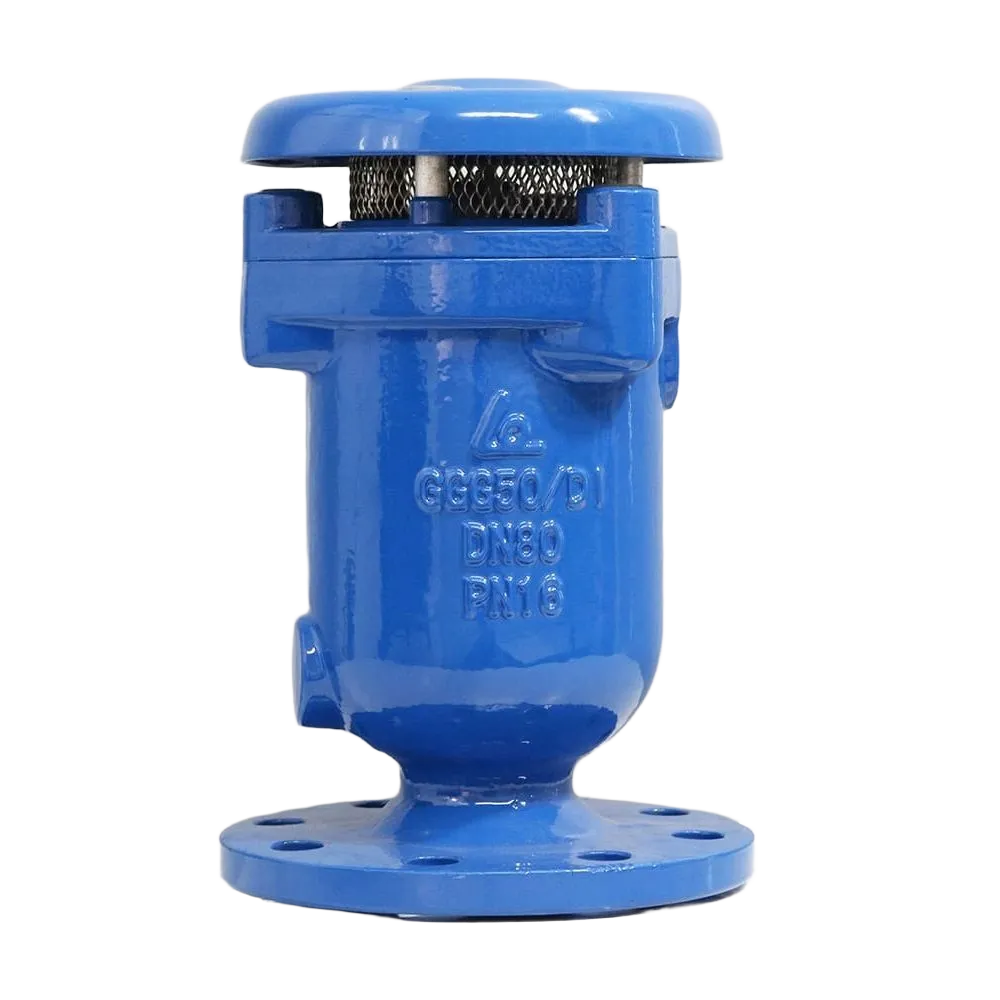

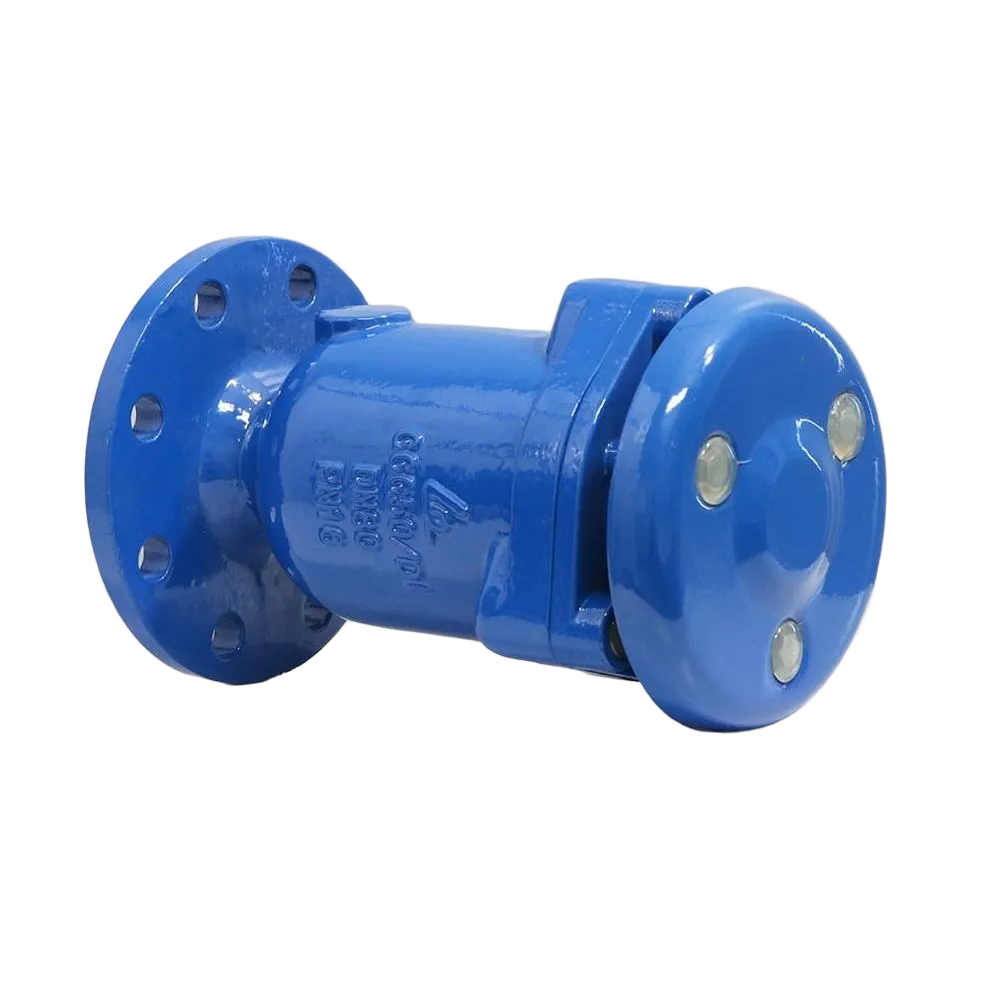

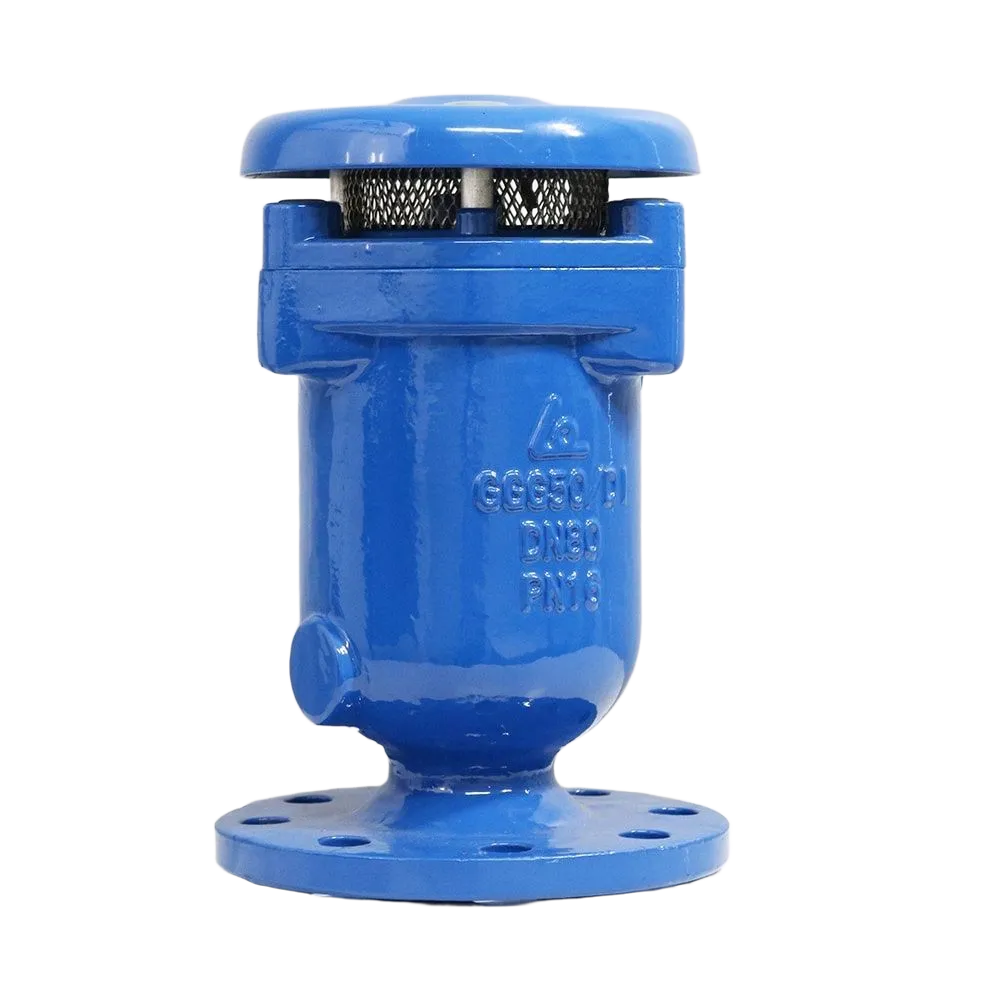

Van xả khí kép Shinyi

Van xả khí kép Shinyi ARCT là dòng van tự động thoát khí hai chức năng, có khả năng xả lượng khí lớn khi mồi nước và thoát bọt khí nhỏ trong quá trình vận hành. Sản phẩm được thiết kế bằng gang cầu phủ epoxy, phao inox 304, độ kín cao và hoạt động ổn định, giúp hệ thống duy trì áp lực và lưu lượng tối ưu.

Giới thiệu

Van xả khí kép Shinyi ARCT (Double Air Release & Vacuum Valve) là giải pháp kỹ thuật tiên tiến của thương hiệu Shinyi – Taiwan, được phát triển dựa trên nguyên lý cân bằng áp lực khí và nước trong hệ thống ống áp lực.

Khác với loại van xả khí đơn, ARCT có hai cơ cấu hoạt động độc lập:

1. Cửa xả khí lớn (large orifice) – thoát lượng khí lớn khi mồi nước hoặc xả ống.

2. Cửa xả khí nhỏ (small orifice) – thoát khí hòa tan trong quá trình vận hành, ngăn hình thành túi khí.

Nhờ vậy, van xả khí kép ARCT vừa giúp hệ thống mồi nước nhanh, vừa duy trì trạng thái ống luôn đầy nước, ổn định áp suất và bảo vệ thiết bị khỏi búa nước.

Van được sử dụng phổ biến trong trạm bơm cấp nước, hệ thống truyền dẫn xa, nhà máy xử lý nước, PCCC, HVAC và công trình thủy lợi.

Đặc điểm nổi bật

Van xả khí kép Shinyi ARCT là dòng van cao cấp, được tối ưu đồng thời cho hai chức năng “xả khí – hút chân không”, đảm bảo hệ thống vận hành an toàn và êm ái:

• Thân van bằng gang cầu FCD450, phủ epoxy tĩnh điện chống ăn mòn, chịu áp suất cao.

• Hai cơ cấu hoạt động độc lập (lỗ xả lớn và lỗ xả nhỏ), điều khiển bởi hai phao riêng biệt.

• Phao inox 304 nhẹ, bền, chống dính, phản ứng nhanh với mực nước thay đổi.

• Gioăng EPDM kín khít, ngăn rò nước tuyệt đối.

• Cấu tạo thông minh: khi xả ống, lỗ lớn mở toàn phần giúp khí thoát nhanh; khi vận hành, lỗ nhỏ duy trì thoát khí liên tục, đảm bảo đường ống không còn bọt khí.

• Thiết kế nhỏ gọn, dễ lắp đặt trên đỉnh tuyến hoặc gần bơm.

• Dải kích cỡ: DN25 – DN150.

• Áp lực làm việc: PN10 / PN16.

• Nhiệt độ hoạt động: 0 – 80°C.

• Kết nối: Mặt bích JIS10K / PN16.

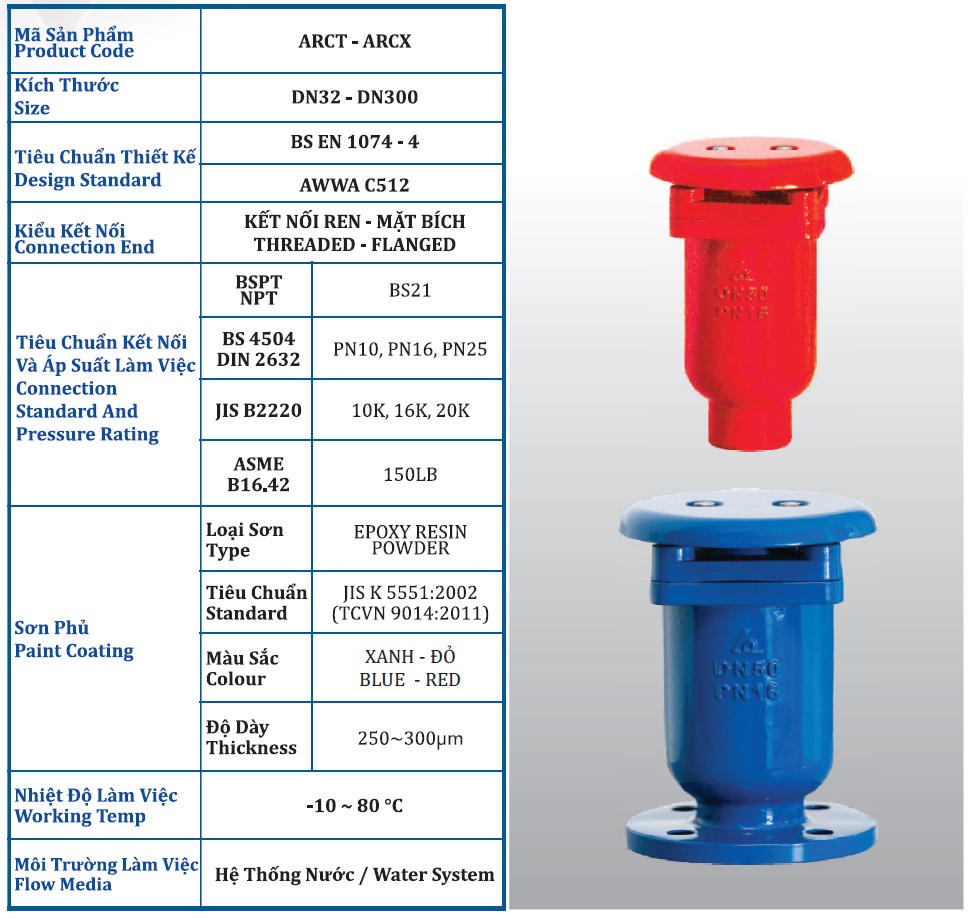

Thông số kỹ thuật

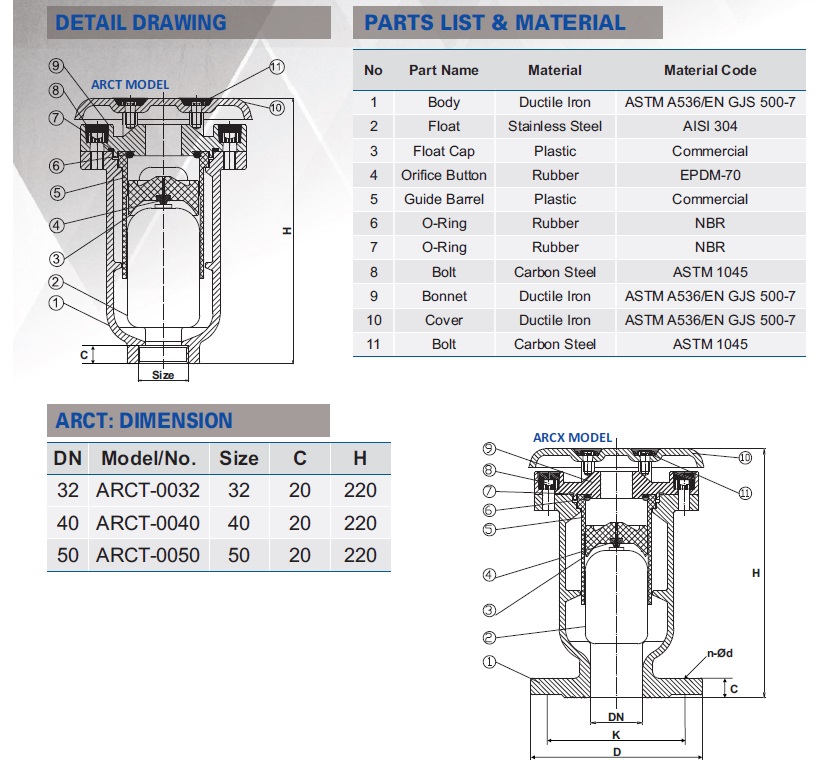

Cấu tạo & vật liệu

Van xả khí kép Shinyi ARCT được thiết kế theo nguyên lý tách hai khoang hoạt động độc lập – một khoang cho xả khí lưu lượng lớn, và một khoang cho xả khí nhỏ liên tục, giúp đảm bảo hệ thống ống luôn ở trạng thái ổn định về áp suất và lưu lượng.

1. Thân van (Body)

Vật liệu: Gang cầu FCD450 phủ epoxy tĩnh điện dày ≥ 250 µm, chịu áp suất PN16.

Đặc điểm:

• Kết cấu vỏ kép với khoang xả lớn và khoang xả nhỏ tách biệt, giúp hai cơ chế hoạt động độc lập nhưng hỗ trợ lẫn nhau.

• Phủ epoxy toàn phần, tăng khả năng chống ăn mòn, đặc biệt trong hệ thống nước thô hoặc nước thải nhẹ.

• Mặt bích được gia công chính xác theo tiêu chuẩn JIS10K / PN16.

2. Nắp van (Cover)

• Vật liệu: Gang cầu hoặc hợp kim nhôm.

• Chức năng: Cố định phao và dẫn hướng luồng khí.

• Đặc điểm: Nắp có 2 lỗ xả độc lập (lớn và nhỏ), mỗi lỗ được bố trí riêng biệt, đảm bảo thoát khí nhanh nhưng không gây trào nước khi áp thay đổi đột ngột.

3. Phao lớn (Large Float)

• Vật liệu: Inox 304, hàn kín, chống rò nước, có tỷ trọng phù hợp để di chuyển theo mực nước khi mồi ống hoặc khi xả nước.

• Chức năng: Kiểm soát van xả lớn, mở ra khi đường ống trống hoặc khi có khí lớn, và đóng kín khi ống đầy nước.

4. Phao nhỏ (Small Float)

• Vật liệu: Inox 304, nhỏ hơn và nhạy hơn phao lớn.

• Chức năng: Điều khiển van xả nhỏ để thoát bọt khí liên tục trong quá trình vận hành bình thường.

• Ưu điểm: Độ phản ứng nhanh, chống dính nước, đóng mở chính xác ngay cả khi áp lực nhỏ.

5. Gioăng làm kín (Seat/Gasket)

• Vật liệu: EPDM cao cấp, đàn hồi tốt, chịu áp PN16 và nhiệt độ đến 80°C.

• Tác dụng: Ngăn rò khí – nước khi phao ép kín, giúp van vận hành êm và không xì nước.

6. Bu lông, ốc siết (Fasteners)

• Vật liệu: Inox 304 chống rỉ.

• Ưu điểm: Cho phép tháo lắp nắp van nhanh chóng để bảo trì, đặc biệt trong môi trường ẩm hoặc nước mặn.

Nguyên lý hoạt động

Van xả khí kép Shinyi ARCT hoạt động dựa trên cơ chế hai pha – hai phao để kiểm soát khí hiệu quả hơn van đơn, phù hợp với cả giai đoạn nạp nước, vận hành và xả ống.

Giai đoạn mồi ống (nạp nước):

• Đường ống chứa đầy không khí, phao lớn ở vị trí thấp, lỗ xả lớn mở hoàn toàn, khí được đẩy ra nhanh chóng.

• Khi nước dâng lên, phao lớn nổi, đóng kín lỗ lớn và nước bắt đầu chiếm đầy đường ống.

Giai đoạn vận hành bình thường:

• Trong nước vẫn còn bọt khí nhỏ hòa tan, dần tích tụ ở khoang trên.

• Khi áp lực khí tăng, phao nhỏ hạ xuống, lỗ xả nhỏ mở, khí được thoát ra ngoài.

• Sau đó, khi nước dâng lại, phao nhỏ nổi lên và đóng kín lại, đảm bảo không rò rỉ nước.

Giai đoạn xả nước / hút chân không:

• Khi hệ thống dừng, áp suất giảm đột ngột, phao lớn hạ xuống, lỗ xả lớn mở ra để hút không khí vào đường ống, tránh tạo áp âm gây sập ống hoặc búa nước ngược.

⚙️ ARCT vừa có thể xả khí, vừa có thể hút khí – đây là điểm khác biệt cốt lõi so với van xả khí đơn ARVT.

Ưu điểm vượt trội

1. Xả khí nhanh – giữ áp ổn định

• Kết hợp 2 cơ chế độc lập (large & small orifice) giúp loại bỏ cả khí lớn và bọt khí nhỏ.

• Duy trì đường ống luôn đầy nước, giảm tổn thất cột áp và rung động.

2. Chống búa nước hiệu quả

• Khi dừng bơm, ARCT tự động hút không khí vào ống, cân bằng áp lực âm, ngăn sập ống và búa nước ngược.

• Giảm sốc thủy lực khi khởi động hoặc dừng hệ thống đột ngột.

3. Vật liệu bền – vận hành ổn định

• Gang cầu phủ epoxy: bền cơ học, không gỉ sét.

• Phao inox 304: nhẹ, chống ăn mòn, độ kín cao.

• Gioăng EPDM: chịu nước nóng – lạnh, bền bỉ, dễ thay thế.

4. Dễ bảo trì – tuổi thọ cao

• Tháo nắp nhanh bằng bulông inox.

• Vệ sinh, thay phao hoặc gioăng dễ dàng tại chỗ.

• Hoạt động ổn định trên 200.000 chu kỳ đóng – mở, tương đương 10–15 năm sử dụng thực tế.

5. Tối ưu chi phí vận hành

• Giảm thất thoát năng lượng do loại bỏ bọt khí.

• Hạn chế hư hỏng van, bơm, đồng hồ đo do khí nén.

• Tăng tuổi thọ thiết bị và giảm chi phí bảo trì tổng thể.

Xem thêm các sản phẩm các của hãng: Van 1 chiều Shinyi | Van cổng Shinyi

So sánh giữa van xả khí đơn và kép Shinyi

💡 Kỹ sư Shinyi khuyến nghị: Dùng ARVT cho các hệ thống ngắn, áp ổn định (bể – bơm – đầu ra gần); dùng ARCT cho đường ống truyền dẫn dài, trạm bơm trung gian hoặc hệ có nguy cơ búa nước.

Ứng dụng thực tế

Van xả khí kép Shinyi ARCT được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hạ tầng kỹ thuật:

• Trạm bơm cấp nước – xử lý nước sạch: đặt ở đầu đẩy, đỉnh tuyến, hoặc sau bơm để loại bỏ khí và ổn định áp.

• Đường ống truyền tải dài (≥ 500 m): lắp xen kẽ tại các điểm cao, khúc cua, hoặc vị trí có thay đổi cao độ.

• Hệ thống PCCC – HVAC: đảm bảo ống không chứa khí, duy trì áp tức thời khi bơm khởi động.

• Thủy lợi – cấp thoát nước đô thị: bảo vệ tuyến ống lớn khỏi sập ống khi hút chân không.

• Nhà máy nước và công trình công nghiệp: tối ưu hóa vận hành, bảo vệ van điều áp, đồng hồ lưu lượng và máy bơm.

Lưu ý lắp đặt & bảo trì

Để van xả khí kép Shinyi ARCT hoạt động bền bỉ và hiệu quả nhất, cần tuân thủ các yêu cầu kỹ thuật sau:

1. Khi lắp đặt

• Vị trí: đỉnh tuyến ống hoặc điểm có khả năng tích khí cao.

• Hướng lắp: thẳng đứng, mũi tên hướng cùng chiều dòng chảy.

• Lắp van khóa cô lập (gate valve) ngay dưới chân van để thuận tiện bảo trì.

• Tránh đặt nơi rung động mạnh, hoặc môi trường có hóa chất – nên che bảo vệ thân van.

• Khoảng không gian xung quanh đủ để thao tác vệ sinh, mở nắp.

2. Khi vận hành

• Sau khi mồi ống, kiểm tra hoạt động của cả hai phao (thoát khí lớn và nhỏ).

• Nếu khí thoát không đều hoặc có rò nước, kiểm tra seat EPDM hoặc cặn bẩn bám phao nhỏ.

• Định kỳ quan sát tại điểm cao xem có hiện tượng tụ khí.

3. Bảo trì định kỳ

6 tháng/lần, đặc biệt trong hệ thống nước thô hoặc nước có tạp chất.

Quy trình:

1. Đóng van khóa cô lập.

2. Tháo nắp trên, lấy hai phao ra vệ sinh bằng nước sạch.

3. Lau khô seat EPDM, kiểm tra biến dạng.

4. Lắp lại, siết bulông chéo đều lực.

Không dùng hóa chất mạnh hoặc bàn chải kim loại để vệ sinh lớp epoxy.

4. Dấu hiệu cần kiểm tra sớm

• Có tiếng rít khí liên tục → phao nhỏ kẹt bọt nước, cần vệ sinh.

• Van không thoát khí khi khởi động → phao lớn kẹt, hoặc seat dính bẩn.

• Nước phun mạnh ra lỗ xả → seat hở hoặc phao thủng.

Chia sẻ từ kinh nghiệm thực tế của chúng tôi:

Van xả khí kép Shinyi ARCT là dòng van kỹ thuật cao, được Shinyi (Taiwan) thiết kế và kiểm định theo tiêu chuẩn ISO 7259 / EN 1074-4, bảo đảm khả năng vận hành ổn định ở dải áp PN16.
Sản phẩm được AZ Industrial JSC – đại lý phân phối chính thức của Shinyi tại Việt Nam – kiểm nghiệm và ứng dụng trong hàng trăm công trình cấp nước, PCCC và xử lý nước trên toàn quốc.

✅ Ưu thế chuyên môn (Expertise): thiết kế theo chuẩn cơ học chất lỏng, có thử nghiệm thực tế trên hệ ống dài 1.200 m.
✅ Kinh nghiệm thực tiễn (Experience): vận hành ổn định >200.000 chu kỳ xả khí tại các trạm bơm cấp nước.
✅ Thẩm quyền (Authoritativeness): được khuyến nghị bởi kỹ sư ngành nước và đối tác tư vấn PCCC lớn tại Việt Nam.
✅ Độ tin cậy (Trustworthiness): hàng chính hãng Shinyi, bảo hành 12 tháng, kiểm định chất lượng từng lô hàng nhập khẩu.
