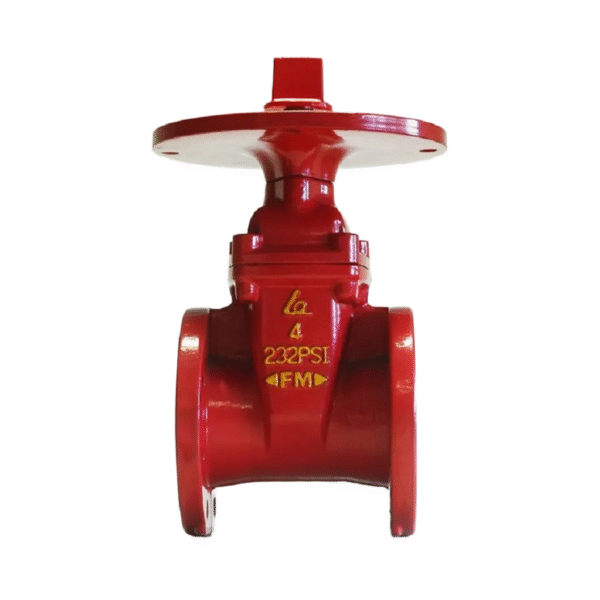

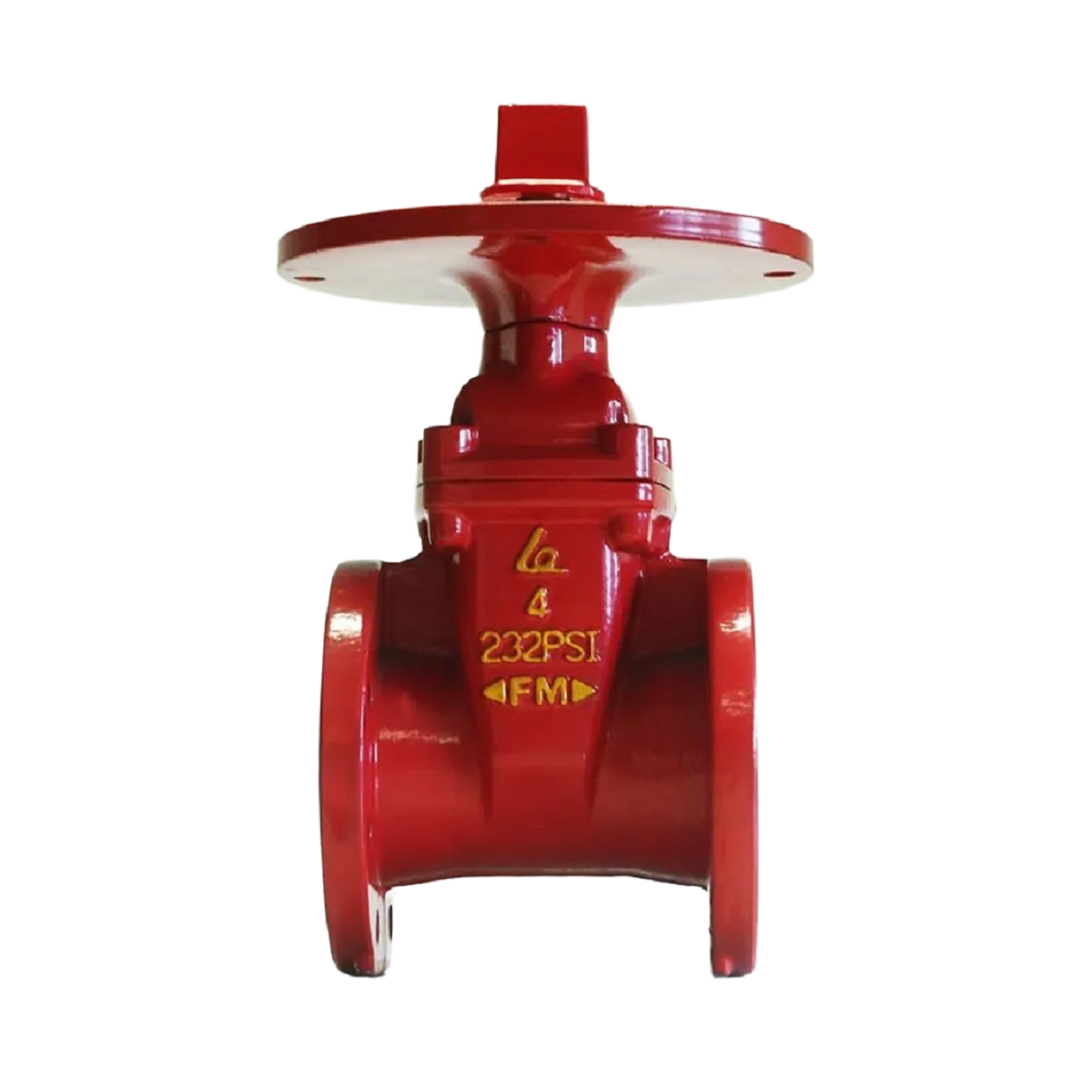

Giới thiệu Van cổng UL/FM Shinyi
Van cổng UL/FM Shinyi là dòng van cổng gang cầu đạt tiêu chuẩn quốc tế UL và FM – hai chứng nhận uy tín nhất trong ngành phòng cháy chữa cháy (PCCC).
Sản phẩm được thiết kế bởi Shinyi – Taiwan, đáp ứng yêu cầu khắt khe về độ kín, độ bền và khả năng vận hành ổn định trong môi trường áp lực cao.
Nhờ đạt chứng chỉ UL Listed và FM Approved, van được sử dụng rộng rãi trong các hệ thống PCCC trung tâm thương mại, tòa nhà cao tầng, nhà máy và khu công nghiệp đạt chuẩn NFPA (Mỹ).
Van UL/FM Shinyi không chỉ là một thiết bị đóng mở dòng chảy thông thường, mà còn là thành phần quan trọng của hệ thống an toàn PCCC quốc tế, nơi độ tin cậy được đặt lên hàng đầu.
Đặc điểm nổi bật của van cổng UL/FM Shinyi
So với các dòng van cổng tiêu chuẩn thông thường, van UL/FM Shinyi được chế tạo và kiểm định nghiêm ngặt theo quy trình riêng để đảm bảo an toàn và hiệu suất cao nhất.
-
Đạt chứng chỉ UL Listed & FM Approved:
Được kiểm định về áp lực, độ kín, khả năng chịu nhiệt, độ bền cơ học và tuổi thọ theo tiêu chuẩn quốc tế UL/FM. -
Kiểu ty nổi (Rising Stem):
Trục van lộ ra ngoài khi vận hành, dễ dàng quan sát trạng thái mở/đóng bằng mắt thường. -
Thân van bằng gang cầu FCD450:
Cứng, bền, chịu được va đập, áp lực cao, và môi trường nước có nhiệt độ đến 80°C. -
Đĩa van bọc cao su EPDM đạt WRAS:
Đóng kín tuyệt đối, chống rò rỉ và giảm tiếng ồn khi vận hành. -
Trục ty bằng inox SUS420:
Chống mài mòn, không gỉ, đảm bảo chuyển động mượt và tuổi thọ cao. -
Sơn phủ epoxy đỏ PCCC:
Dày ≥250µm, chống ăn mòn, chống tia UV, dễ nhận diện trong hệ thống PCCC. -
Chuẩn kết nối mặt bích ANSI B16.1 hoặc JIS10K:
Phù hợp với đa số tiêu chuẩn đường ống quốc tế và khu vực châu Á. -
Áp lực làm việc PN16 (200 PSI):
Chịu được áp suất cao, ổn định trong điều kiện bơm công suất lớn.
Xem tất cả: Van cổng Shinyi
Cấu tạo của van cổng UL/FM Shinyi
Van UL/FM Shinyi được thiết kế tinh gọn nhưng cực kỳ chắc chắn, với các chi tiết cơ khí gia công chính xác theo tiêu chuẩn UL/FM:
-
Thân van (Body): Gang cầu FCD450 phủ epoxy đỏ chống gỉ.
-
Nắp van (Bonnet): Liên kết bu-lông thép không gỉ, đảm bảo kín hoàn toàn.
-
Đĩa van (Gate): Gang cầu bọc EPDM nguyên khối, đàn hồi cao, kín khít tuyệt đối.
-
Trục ty (Stem): Inox SUS420, dạng ty nổi, hiển thị trạng thái vận hành.
-
Tay quay (Handwheel): Bằng gang sơn đỏ, dễ thao tác, truyền lực nhẹ.
-
Gioăng làm kín (Seal): EPDM WRAS, chịu áp và chống lão hóa.
-
Bulong & vòng đệm: Toàn bộ bằng thép không gỉ 304, bền với thời gian.
Mỗi chi tiết của van đều được thử áp lực, kiểm tra độ kín và độ cứng theo chuẩn UL/FM trước khi xuất xưởng.
Nguyên lý hoạt động
Van cổng UL/FM Shinyi hoạt động theo nguyên lý nâng – hạ đĩa van:
-
Khi xoay tay quay ngược chiều kim đồng hồ, trục ty nổi lên, kéo đĩa van rời khỏi ghế van, cho phép nước chảy qua.
-
Khi xoay cùng chiều kim đồng hồ, trục ty hạ xuống, ép đĩa van vào ghế van, ngăn dòng chảy hoàn toàn.
Cơ chế ty nổi giúp người vận hành quan sát ngay bằng mắt thường – nếu trục ty nâng cao, van đang mở; nếu ty hạ xuống, van đóng.
Đây là yêu cầu bắt buộc trong các hệ thống PCCC đạt tiêu chuẩn NFPA để đảm bảo van luôn ở trạng thái vận hành đúng.
Ưu điểm của van cổng UL/FM Shinyi
-
Chứng nhận an toàn quốc tế:
UL & FM là hai tiêu chuẩn khắt khe nhất cho thiết bị PCCC toàn cầu, đảm bảo an toàn tuyệt đối khi sử dụng. -
Độ bền và tuổi thọ cao:
Cấu trúc gang cầu, trục inox, sơn epoxy đỏ bền màu giúp van hoạt động bền bỉ hơn 15 năm. -
Vận hành nhẹ, trực quan:
Tay quay truyền lực tối ưu, trục ty nổi dễ quan sát – đảm bảo thao tác nhanh trong tình huống khẩn cấp. -
Độ kín hoàn hảo:
Đĩa bọc EPDM nguyên khối, ghế van gia công chính xác giúp chống rò rỉ tuyệt đối, đạt chuẩn Zero Leakage. -
Phù hợp mọi hệ thống PCCC hiện đại:
Dễ tích hợp cùng van tín hiệu điện, đồng hồ lưu lượng, van một chiều UL/FM… để hình thành mạng lưới chữa cháy đồng bộ. -
Dễ bảo trì:
Ty nổi, cấu tạo đơn giản, có thể bôi trơn hoặc thay gioăng nhanh mà không cần tháo toàn bộ van.
So sánh van UL/FM Shinyi và van cổng thông thường
| Tiêu chí | Van UL/FM Shinyi | Van cổng thường (không chứng nhận) |
|---|---|---|
| Chứng nhận an toàn | Có UL Listed & FM Approved | Không có hoặc chỉ ISO/EN cơ bản |
| Độ kín khít | 100%, kiểm định áp lực nghiêm ngặt | 80–90%, phụ thuộc gia công |
| Vật liệu chế tạo | Gang cầu FCD450, trục inox SUS420 | Gang xám, trục thép carbon |
| Sơn phủ | Epoxy đỏ chống UV, ≥250µm | Epoxy mỏng hoặc sơn dầu |
| Ứng dụng chính | PCCC quốc tế, nhà máy, tòa nhà cao tầng | Cấp nước thông thường |
| Tuổi thọ trung bình | Trên 15 năm | 8–10 năm |
| Giá thành | Cao hơn 15–20% | Rẻ hơn nhưng độ tin cậy thấp |
➡️ Kết luận:
Van UL/FM Shinyi không chỉ đáp ứng các yêu cầu về kỹ thuật mà còn được công nhận quốc tế về độ an toàn và độ tin cậy, là lựa chọn bắt buộc trong các dự án đạt chuẩn NFPA hoặc UL/FM.
Ứng dụng thực tế của van cổng UL/FM Shinyi
-
Hệ thống PCCC đạt chuẩn NFPA 13 / UL / FM:
Dùng làm van chặn chính (Main Gate Valve) trong mạng chữa cháy trục chính. -
Trạm bơm chữa cháy:
Lắp tại đường ra của bơm chính, bơm jockey hoặc bơm dự phòng, cho phép cô lập từng nhánh ống. -
Nhà máy và khu công nghiệp quốc tế:
Áp dụng cho các dự án đạt tiêu chuẩn UL/FM toàn cầu (Samsung, Foxconn, Lego, VSIP, Amata…). -
Tòa nhà cao tầng – trung tâm thương mại:
Kết hợp với van tín hiệu điện và đồng hồ lưu lượng để giám sát toàn bộ hệ thống chữa cháy tầng – khu vực. -
Kho xăng dầu, kho hóa chất:
Nơi yêu cầu độ an toàn PCCC tuyệt đối, áp lực ổn định, vận hành tin cậy.
Lưu ý khi lắp đặt và bảo trì
-
Lắp đúng chiều dòng chảy (theo mũi tên trên thân).
-
Chừa đủ không gian cho hành trình trục ty khi mở.
-
Không lắp ở vị trí ngập nước.
-
Kiểm tra định kỳ 3–6 tháng/lần, thao tác đóng mở thử để tránh kẹt trục.
-
Tra mỡ chịu nhiệt cho ren ty và tay quay để vận hành nhẹ hơn.
-
Không dùng lực cơ học mạnh (búa, đòn bẩy) khi van bị kẹt.
-
Kiểm định áp lực đầu vào trước khi đưa vào sử dụng, theo đúng quy trình UL/FM.
