Van cổng tín hiệu điện Shinyi

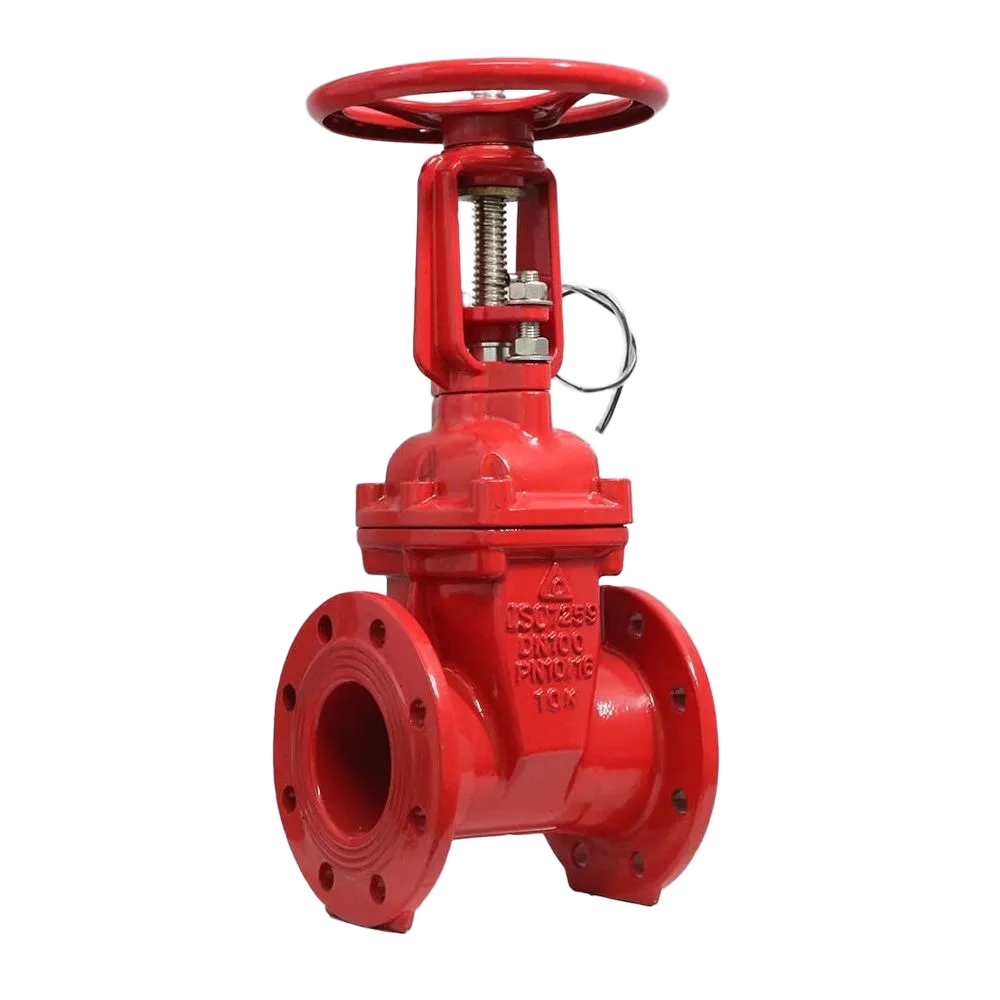

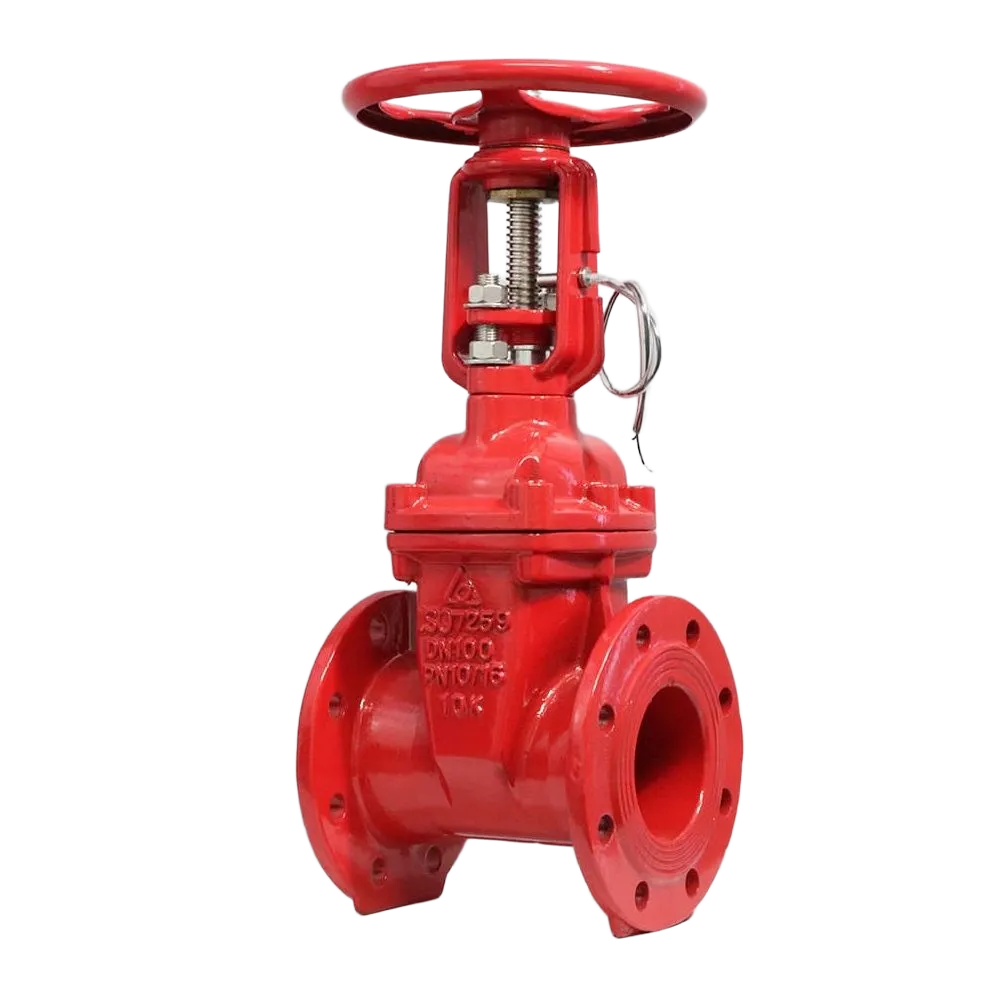

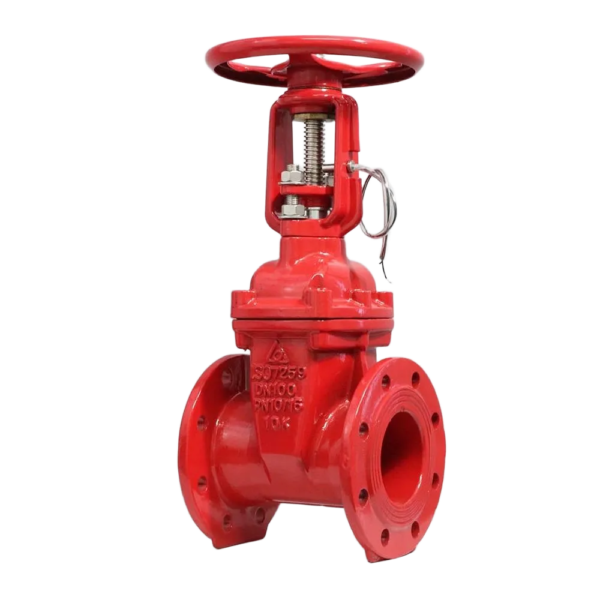

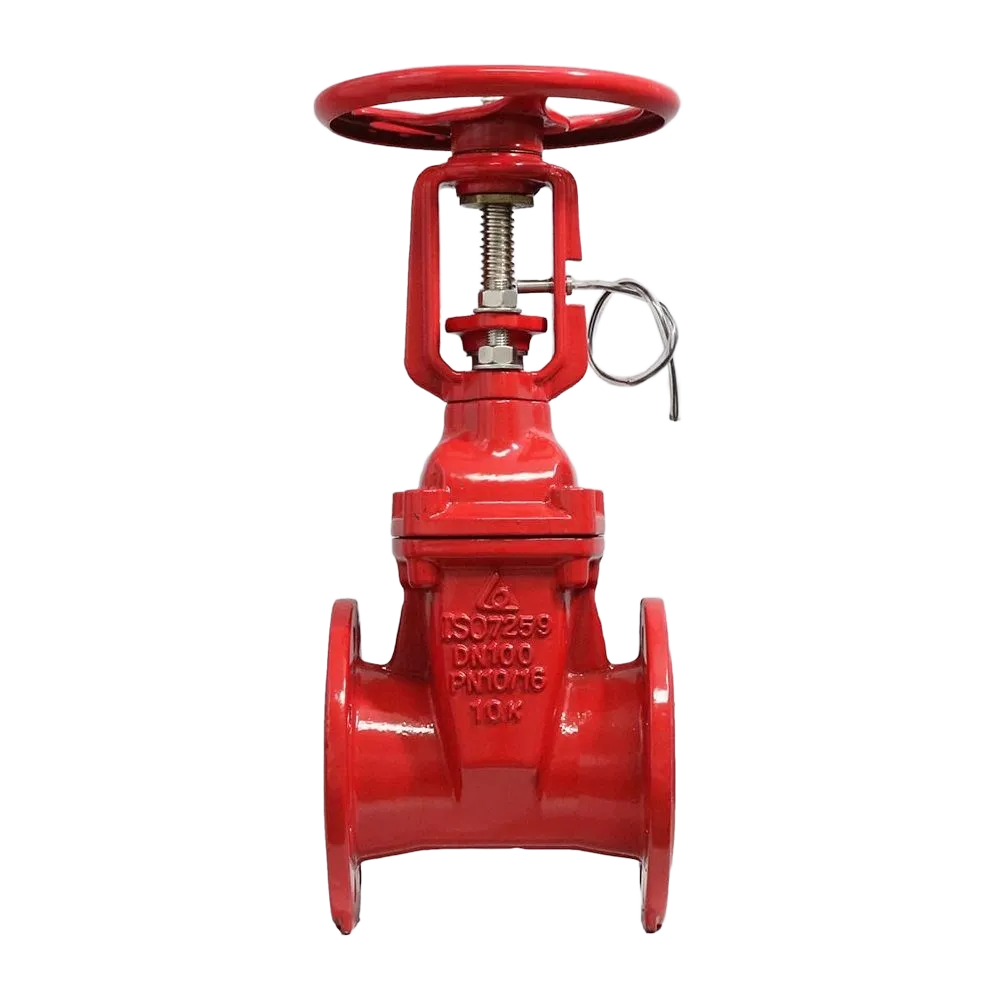

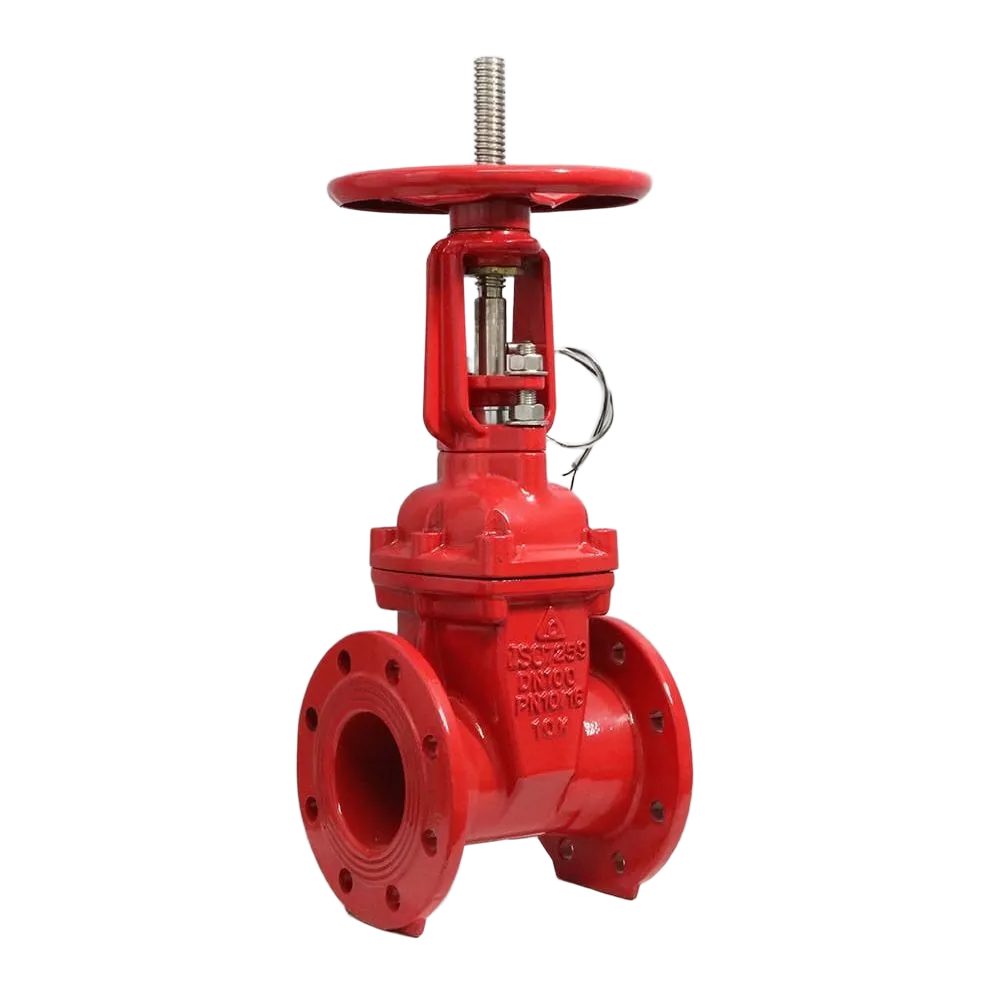

Cấu tạo của van cổng tín hiệu điện Shinyi GRSX

Khác với các dòng van cổng cơ học thông thường, van GRSX được tích hợp thêm cảm biến tín hiệu điện để giám sát trạng thái vận hành. Cấu tạo tổng thể gồm hai nhóm chính: phần cơ khí (van cổng) và phần điện (hộp tín hiệu).

1. Phần cơ khí

• Thân van (Body):
  Đúc nguyên khối bằng gang cầu FCD450, phủ epoxy tĩnh điện đỏ dày ≥250µm chống gỉ, đạt tiêu chuẩn PCCC quốc tế.

• Đĩa van (Gate):
  Làm từ gang cầu bọc cao su EPDM nguyên khối, đảm bảo đóng kín hoàn toàn và chống ăn mòn.

• Trục van (Stem):
  Thép không gỉ SUS420, dạng ty nổi (Outside Stem), cho phép quan sát trực quan trạng thái đóng/mở.

• Tay quay (Handwheel):
  Bằng gang sơn tĩnh điện, giúp thao tác nhẹ, bền và ổn định.

• Gioăng làm kín (Seal):
  Sử dụng EPDM đạt chuẩn WRAS, chịu áp lực PN16, kín khít tuyệt đối.

2. Phần điện

• Công tắc tín hiệu (Supervisory Switch):

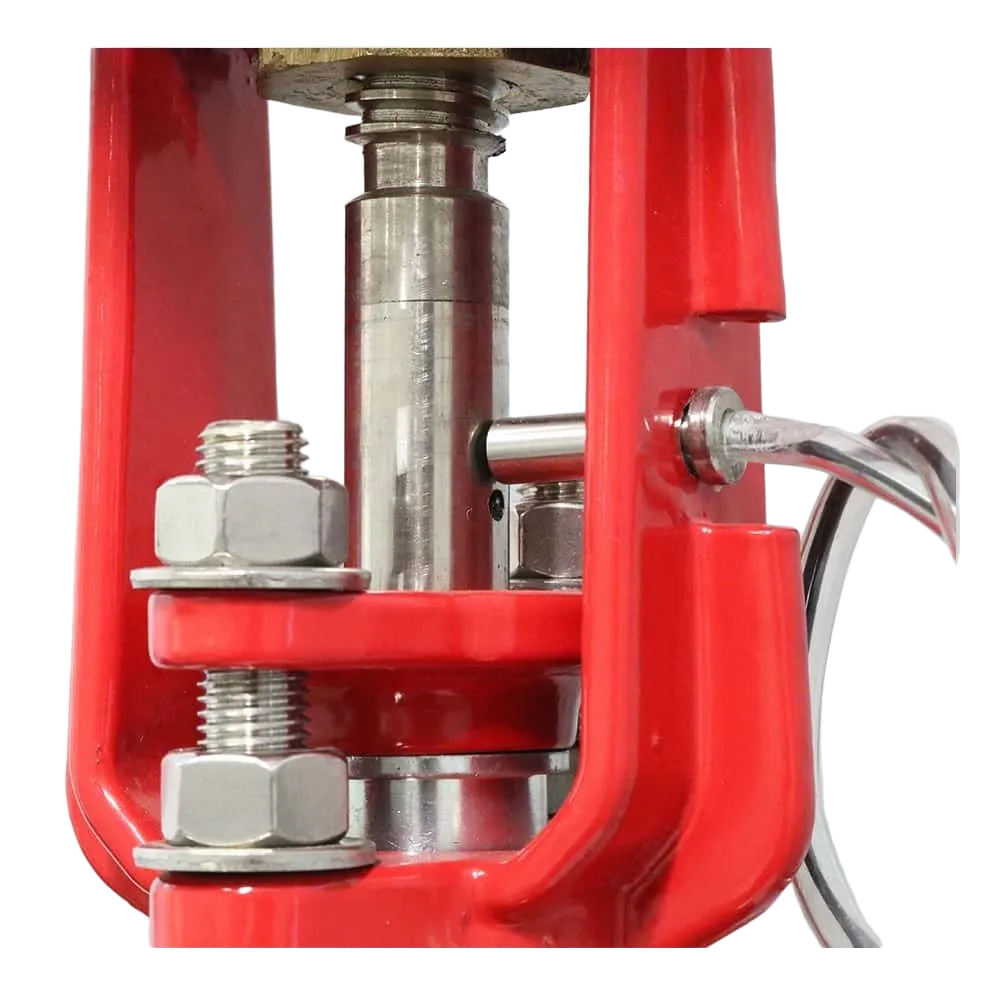

  Là bộ micro switch dạng khô (dry contact), được gắn trực tiếp trên yoke hoặc nắp van.
  Khi trục ty di chuyển lên hoặc xuống, cần gạt bên trong switch sẽ đóng hoặc ngắt tiếp điểm, tạo tín hiệu trạng thái “Mở / Đóng” gửi về tủ báo cháy hoặc trung tâm điều khiển.

• Tiêu chuẩn điện áp: 24VDC hoặc 250VAC, phù hợp đa số hệ thống giám sát tự động hiện nay.

• Cấp bảo vệ: IP65 – chịu nước, chống bụi, hoạt động ổn định trong môi trường ẩm.

Nhờ cấu tạo kết hợp giữa cơ khí và điện, GRSX vừa đảm bảo chức năng chặn dòng nước, vừa cung cấp tín hiệu giám sát tức thời, mang lại hiệu quả vận hành và an toàn cao.

Nguyên lý hoạt động của van GRSX

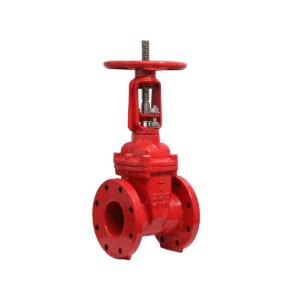

Cơ chế vận hành tương tự van OS&Y thông thường nhưng được bổ sung phần giám sát điện:

1. Khi tay quay được xoay mở:
   Trục ty nâng lên, kéo đĩa van rời khỏi ghế van, cho phép nước lưu thông. Đồng thời, công tắc tín hiệu chuyển sang trạng thái “Mở” – gửi tín hiệu ON về tủ điều khiển trung tâm.

2. Khi tay quay đóng van:
   Trục ty hạ xuống, đĩa van ép chặt vào ghế, ngăn dòng nước. Lúc này, tín hiệu điện tự động chuyển về trạng thái “Đóng”, thông báo hệ thống rằng đường ống đã bị cô lập.

3. Khi có sự cố (van chưa đóng/mở hết):
   Công tắc vẫn giữ trạng thái trung gian, giúp kỹ thuật viên dễ dàng phát hiện lỗi và khắc phục ngay.

Nguyên lý này đặc biệt phù hợp cho hệ thống chữa cháy tự động, nơi việc giám sát tình trạng từng van là yêu cầu bắt buộc để đảm bảo an toàn.

Ưu điểm nổi bật của van cổng tín hiệu điện Shinyi GRSX

Van GRSX thể hiện sự kết hợp hoàn hảo giữa công nghệ cơ học truyền thống và tự động hóa hiện đại:

1. Giám sát chính xác – cảnh báo tức thì:
   Nhờ bộ công tắc tín hiệu điện, trạng thái mở/đóng của van được cập nhật liên tục về trung tâm điều khiển, giúp vận hành an toàn tuyệt đối.

2. Thiết kế ty nổi – dễ kiểm tra trực quan:
   Không chỉ dựa vào tín hiệu điện, người vận hành vẫn có thể quan sát vị trí trục ty để xác định tình trạng thực tế của van.

3. Cấu tạo bền – chống ăn mòn cao:
   Thân van bằng gang cầu, phủ epoxy dày, hoạt động ổn định trong môi trường nước hoặc ẩm ướt, tuổi thọ có thể trên 15 năm.

4. Độ kín khít tuyệt đối:
   Đĩa van bọc EPDM ép chặt ghế van, chống rò rỉ 100%, đạt tiêu chuẩn EN 1074.

5. Tích hợp dễ dàng:
   Công tắc tín hiệu có tiếp điểm khô, tương thích với tủ báo cháy, hệ thống SCADA, PLC hoặc BMS.

6. Bảo trì đơn giản:
   Cả cụm công tắc và phần truyền động cơ khí đều có thể tháo rời dễ dàng, thuận tiện kiểm tra, thay thế.

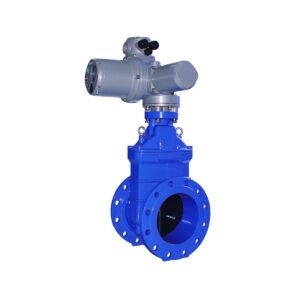

So sánh van cổng tín hiệu điện Shinyi GRSX và van cổng điều khiển điện Shinyi

Hai dòng van đều sử dụng điện nhưng mục đích và cơ chế hoàn toàn khác nhau.
Bảng dưới đây thể hiện sự khác biệt rõ ràng giữa GRSX (giám sát tín hiệu) và van cổng điều khiển điện (Electric Gate Valve – GEVX):

Tóm lại, van GRSX là lựa chọn tối ưu cho giám sát an toàn, trong khi van GEVX (điều khiển điện) phù hợp với tự động hóa và vận hành từ xa.

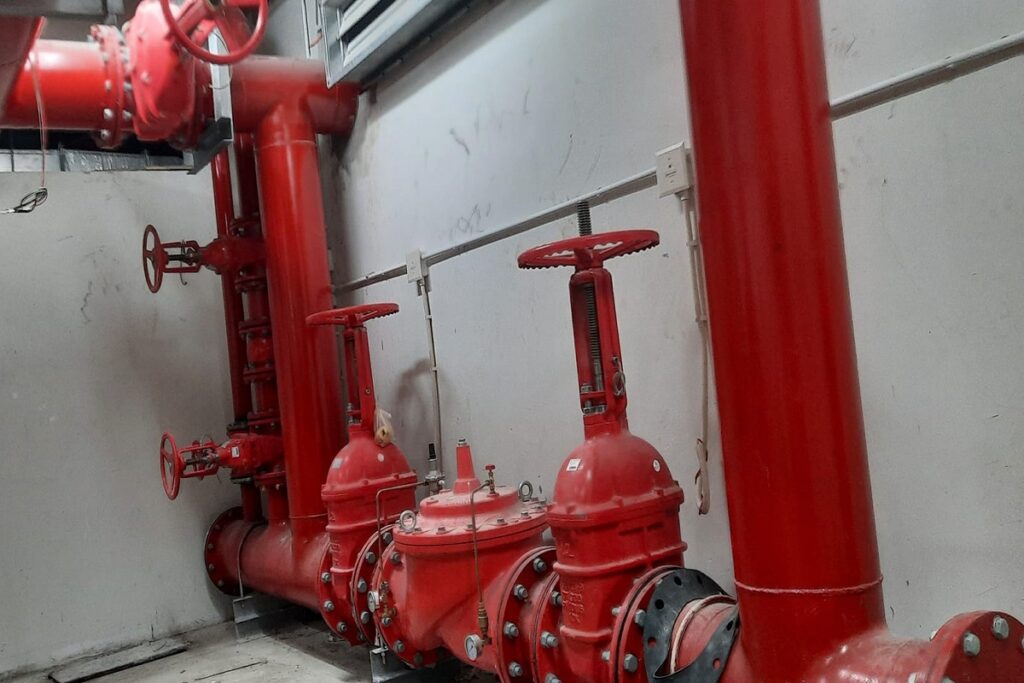

Ứng dụng thực tế của van cổng tín hiệu điện Shinyi GRSX

Trong các hệ thống hiện đại, van cổng tín hiệu điện Shinyi GRSX đóng vai trò quan trọng không chỉ là van khóa cơ học mà còn là thiết bị giám sát an toàn chủ động.
Nó giúp người quản lý hoặc kỹ sư hệ thống biết chính xác trạng thái của từng van, đảm bảo hoạt động đồng bộ giữa phần cơ – điện trong mạng PCCC hoặc cấp nước.

Các ứng dụng phổ biến của GRSX:

1. Hệ thống phòng cháy chữa cháy (PCCC):
   Lắp đặt tại các đường ống cấp nước chữa cháy chính (Fire Main), đường ống cấp khu vực hoặc trước các trụ cứu hỏa (hydrant).
   Khi van đóng hoặc mở, tín hiệu điện được gửi ngay về tủ báo cháy (Fire Alarm Control Panel) để kỹ sư nắm tình trạng thực tế – tránh sai thao tác hoặc bỏ sót van đang đóng.

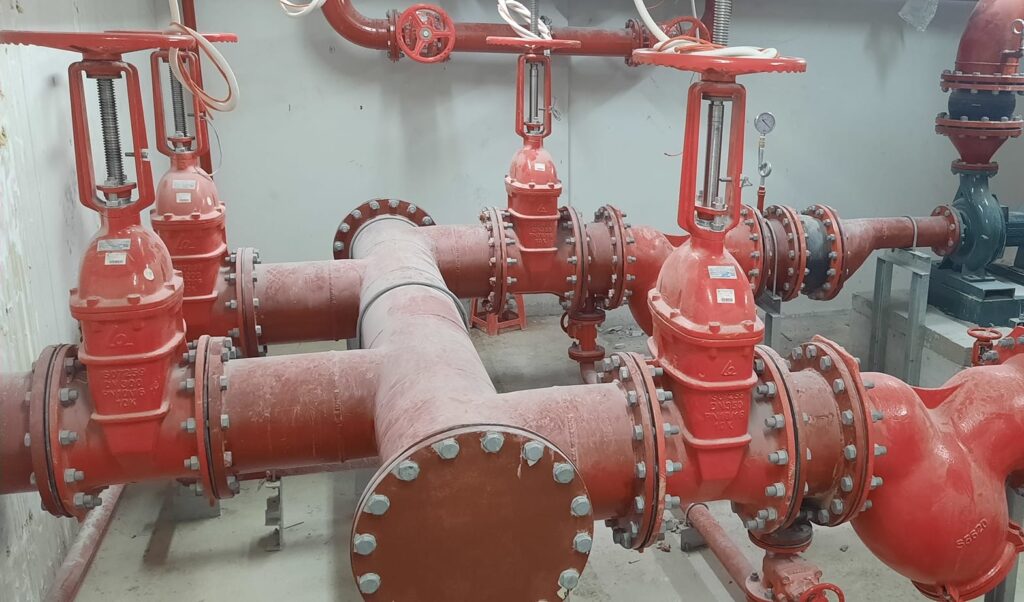

2. Trạm bơm chữa cháy:
   Dùng để kiểm soát các nhánh ống cấp của bơm chính và bơm dự phòng, đồng thời giúp giám sát đồng bộ hoạt động trong hệ thống tự động.

3. Nhà máy và khu công nghiệp:
   Ứng dụng trong hệ thống nước kỹ thuật, nước làm mát, hoặc cấp nước sản xuất, nơi cần theo dõi tình trạng đóng/mở van từ trung tâm điều hành (SCADA hoặc PLC).

4. Công trình cao tầng – trung tâm thương mại:
   Kết nối với tủ BMS (Building Management System), giúp người vận hành quản lý toàn bộ van trong tòa nhà thông qua một giao diện duy nhất.

5. Hệ thống cấp nước đô thị thông minh:
   Kết hợp cảm biến áp lực và lưu lượng để phát hiện rò rỉ, cảnh báo mất áp, từ đó nâng cao hiệu quả vận hành mạng lưới cấp nước.

Nhờ tính năng giám sát trạng thái chính xác, GRSX không chỉ giúp kiểm soát tốt hơn mà còn rút ngắn thời gian xử lý sự cố, đặc biệt trong các tình huống khẩn cấp.

Lưu ý khi lắp đặt và bảo trì

Để van cổng tín hiệu điện GRSX hoạt động ổn định và tín hiệu truyền chính xác, kỹ sư cần tuân thủ các hướng dẫn kỹ thuật sau:

1. Lắp đặt theo đúng chiều dòng chảy:
   Mũi tên đúc trên thân van chỉ hướng nước đi; lắp ngược chiều có thể khiến đĩa van bị mòn lệch hoặc không kín hoàn toàn.

2. Không lắp van ở nơi ngập nước:
   Hộp công tắc tín hiệu cần tránh ngâm trực tiếp trong nước. Nếu bắt buộc lắp ngầm, nên có hộp bảo vệ kín nước (IP67) hoặc ống nối cao su bảo vệ dây dẫn.

3. Đảm bảo kết nối điện đúng sơ đồ:
   Dây tín hiệu từ công tắc phải được nối đúng cực, đúng chuẩn điện áp (24VDC hoặc 250VAC). Nên dùng dây chống nhiễu, chống cháy trong hệ thống PCCC.

4. Kiểm tra tín hiệu định kỳ:
   Mỗi quý hoặc 6 tháng, nên thao tác đóng/mở thử van để xác nhận tín hiệu “Open/Close” phản hồi chính xác về tủ trung tâm.

5. Tra dầu định kỳ cho trục ty:
   Vì trục ty nổi, nên bôi mỡ chịu nhiệt định kỳ để tránh kẹt hoặc ăn mòn do hơi ẩm.

6. Không xoay tay quay quá lực:
   Khi van đã đến điểm dừng, không cố siết thêm – tránh làm hư trục hoặc gãy công tắc tín hiệu.

7. Thay thế phụ kiện đồng bộ:
   Khi thay switch, chỉ nên sử dụng linh kiện chính hãng Shinyi để đảm bảo độ tương thích và an toàn tín hiệu.

Tuân thủ đầy đủ các lưu ý trên sẽ giúp van GRSX duy trì độ kín, tín hiệu ổn định và tuổi thọ vượt trên 15 năm vận hành liên tục.
