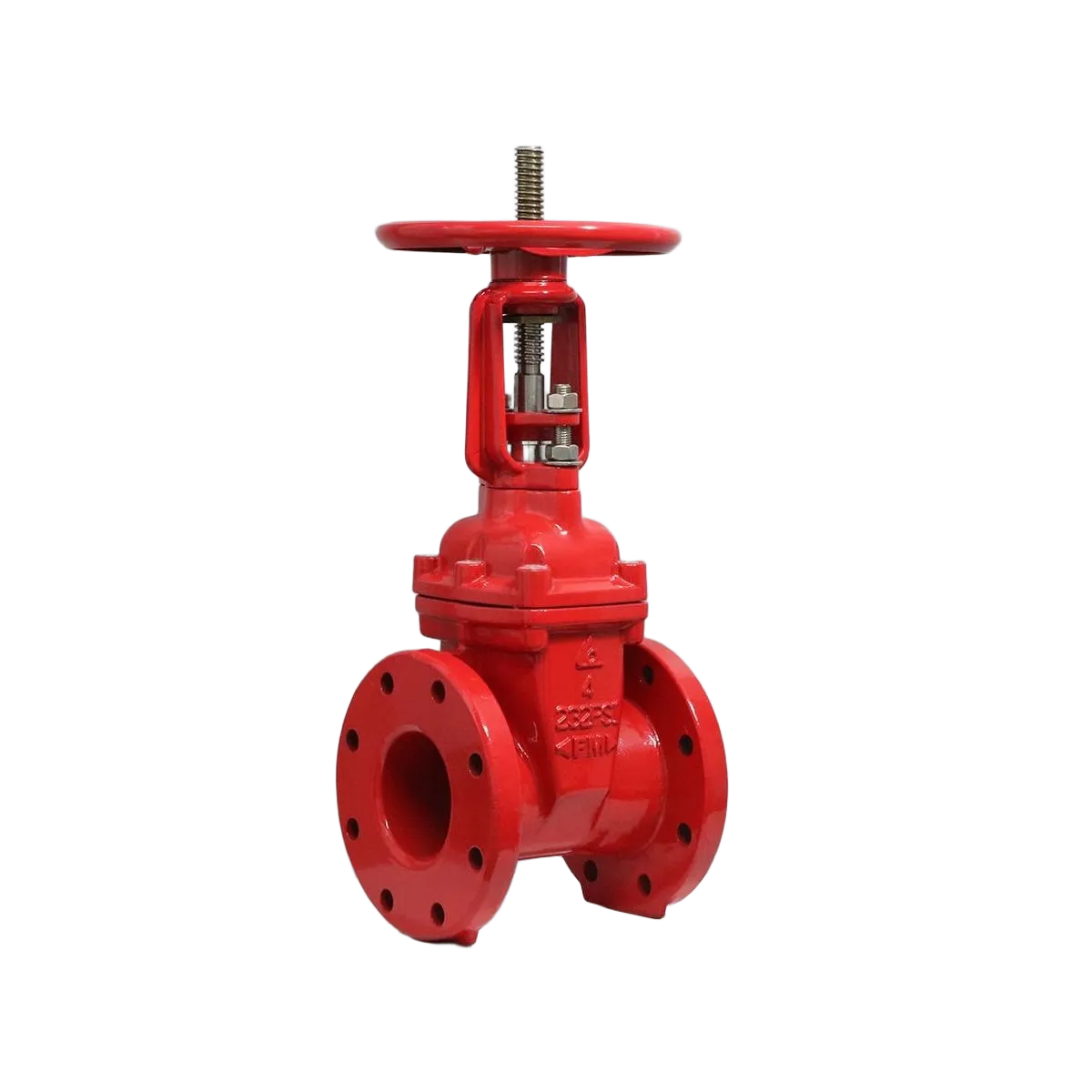

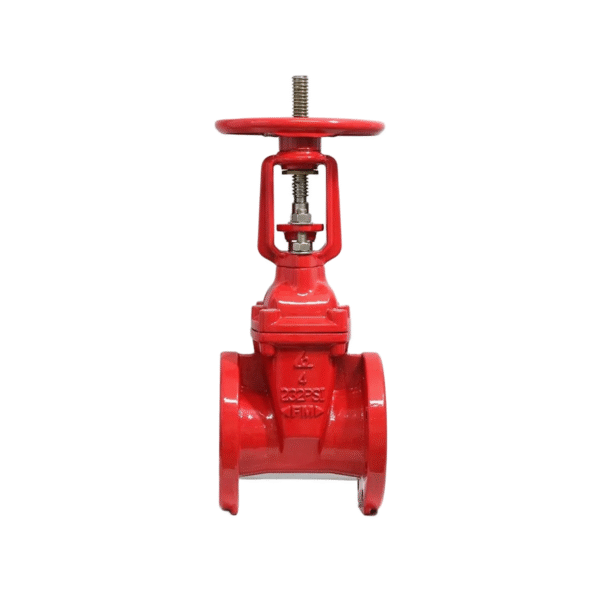

Van cổng OS&Y Shinyi

Giới thiệu Van cổng OS&Y Shinyi

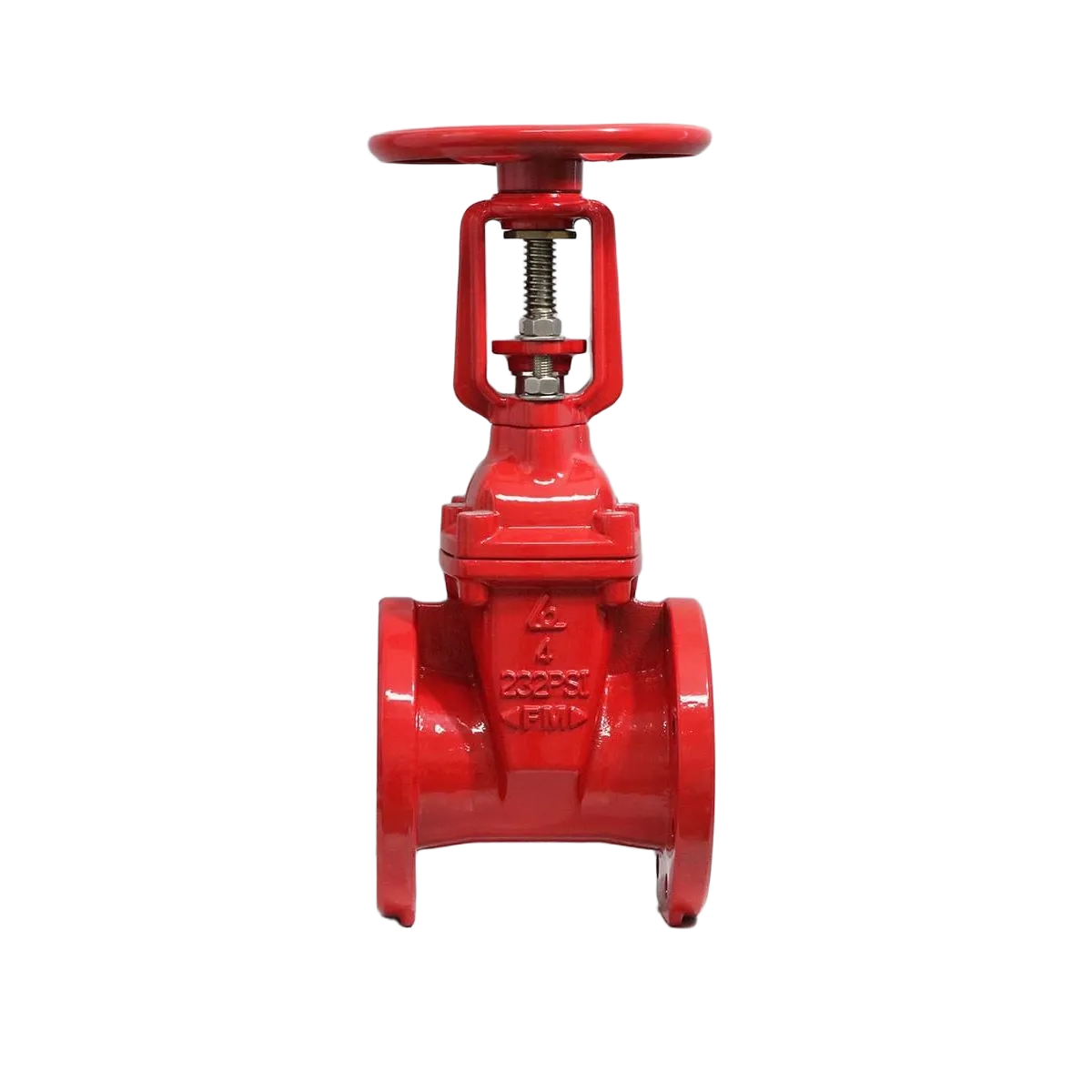

Van cổng OS&Y Shinyi là dòng van công nghiệp cao cấp của Shinyi – Taiwan, được thiết kế theo cơ cấu Outside Screw & Yoke (OS&Y), tức là trục van và đai ốc điều khiển nằm bên ngoài thân van. Kiểu thiết kế này giúp người vận hành quan sát trực tiếp trạng thái đóng/mở của van thông qua vị trí nâng – hạ của trục ty.
Van OS&Y thường được sử dụng trong hệ thống PCCC, xử lý nước và nhà máy công nghiệp, nơi yêu cầu kiểm soát an toàn và độ tin cậy cao.

Đây là loại van tiêu chuẩn quốc tế được đánh giá cao về độ kín, độ bền cơ học, và khả năng bảo trì thuận tiện.

Xem thêm toàn bộ sản phẩm: Van cổng Shinyi

Đặc điểm nổi bật của van cổng OS&Y Shinyi

Trước khi đi sâu vào thông số, cần hiểu rõ các ưu điểm kỹ thuật đặc trưng của dòng OS&Y — khác biệt rõ rệt so với van ty chìm:

• Cấu tạo ty nổi (Outside Stem): Trục van nhô lên khi mở, hạ xuống khi đóng, cho phép xác định trạng thái vận hành ngay từ xa.

• Thiết kế yoke bên ngoài (Yoke Type): Toàn bộ cụm trục – đai ốc được đặt ngoài thân van, giúp dễ bảo trì và bôi trơn.

• Vật liệu thân van bằng gang cầu FCD450, đĩa bọc cao su EPDM đạt chuẩn WRAS – an toàn cho nước sạch.

• Khả năng làm kín tuyệt đối: nhờ mặt bích ghế van gia công chính xác và cơ chế nén đều khi đóng.

• Tay quay lớn, truyền lực nhẹ: thuận tiện cho thao tác trong các hệ thống áp lực cao.

• Sơn epoxy tĩnh điện ≥250µm: phủ toàn bộ bên trong – ngoài, giúp chống ăn mòn, đặc biệt trong môi trường ẩm hoặc nước mặn nhẹ.

• Áp lực làm việc PN10/PN16, thích hợp dùng cho các tuyến ống nước, hệ thống cứu hỏa, và khu công nghiệp.

Nhờ cơ chế vận hành trực quan và kết cấu mở ngoài, van OS&Y Shinyi được xem là lựa chọn tiêu chuẩn trong các hệ thống PCCC quốc tế (UL/FM, NFPA).

Thông số kỹ thuật

Cấu tạo của van cổng OS&Y Shinyi

Khác với hai dòng ty chìm (GVHX, GVCX), van cổng OS&Y Shinyi được thiết kế với cơ cấu trục van nằm ngoài thân (Outside Stem), giúp dễ dàng quan sát và bảo dưỡng.

Cấu tạo của van gồm 6 phần chính:

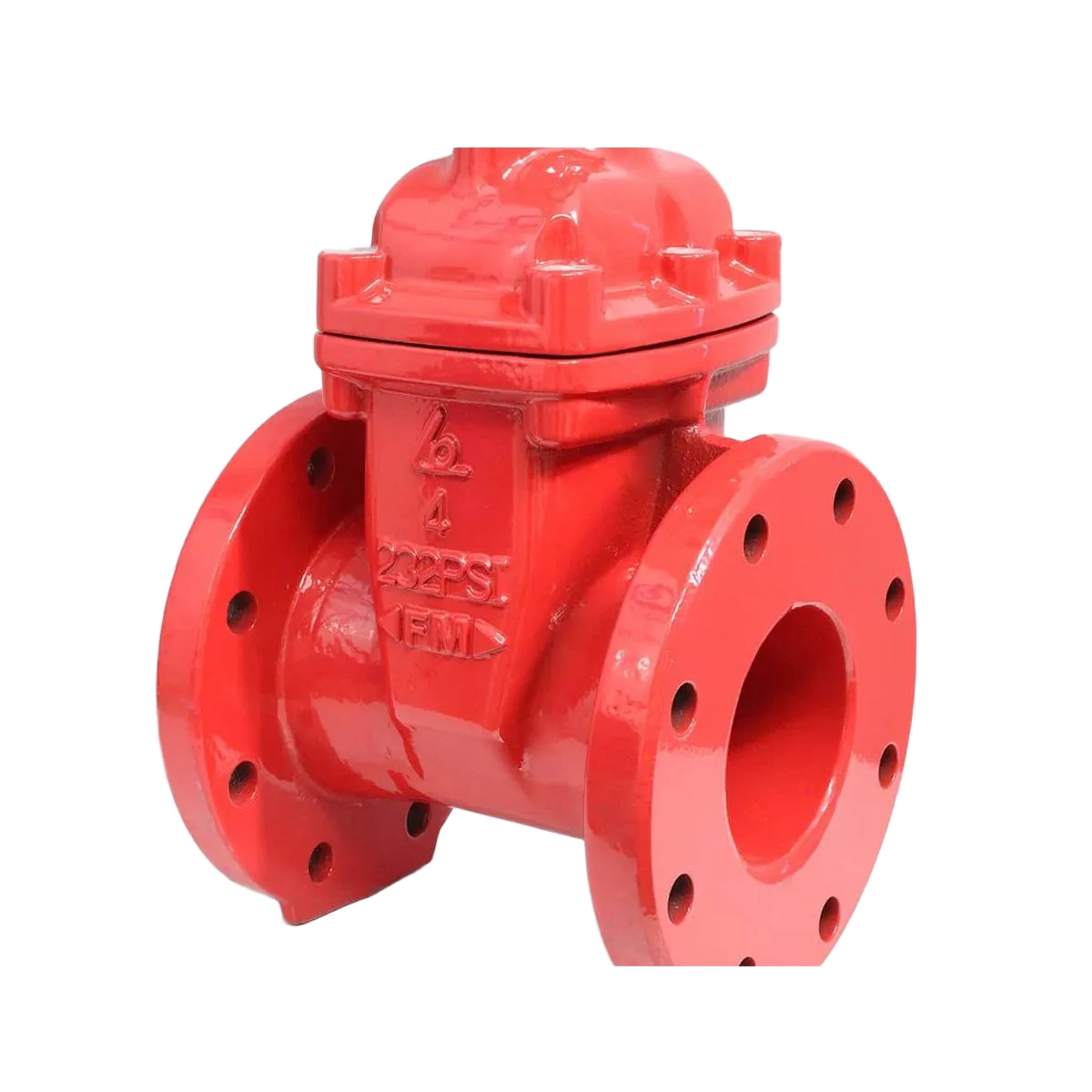

1. Thân van (Body):

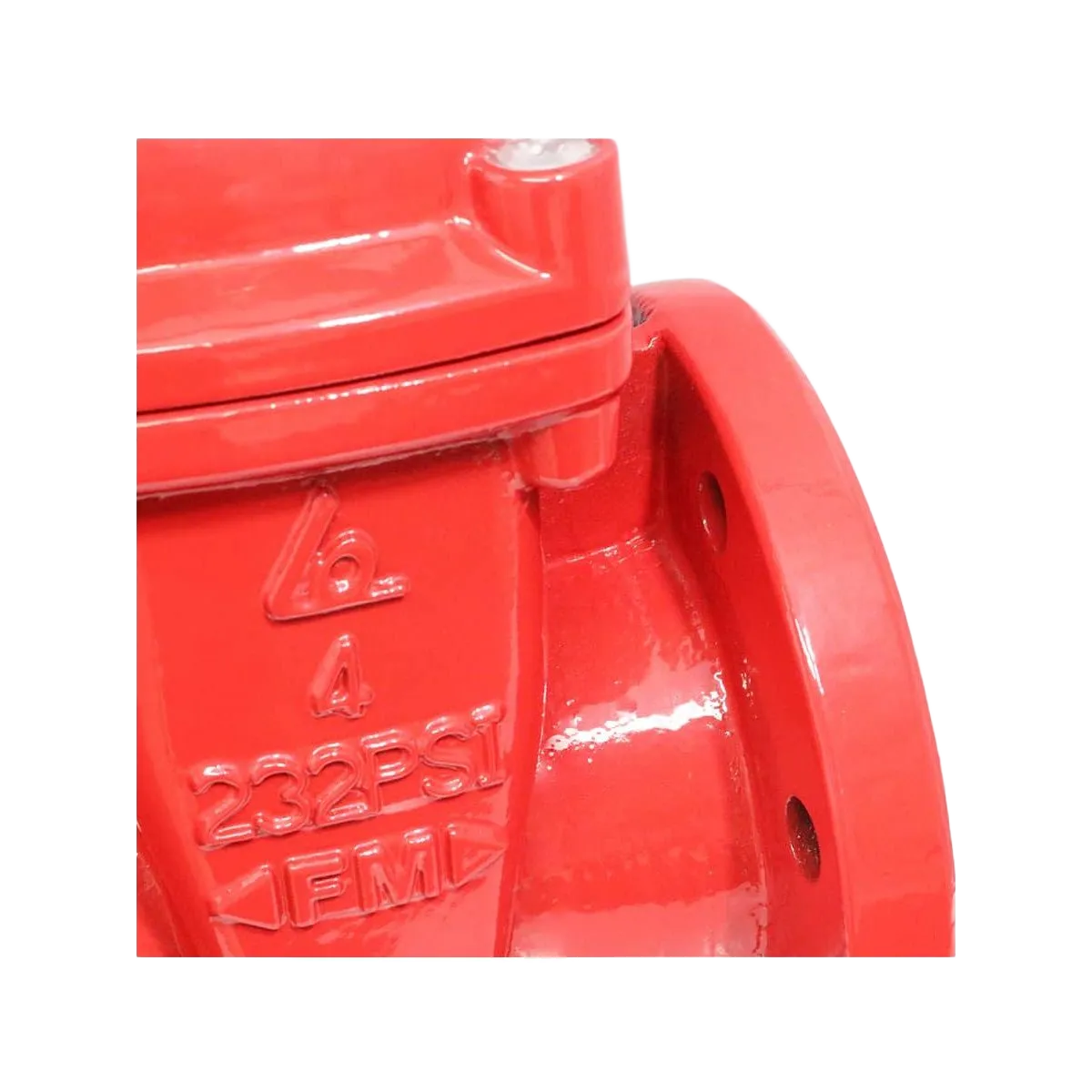

   Đúc bằng gang cầu FCD450 có khả năng chịu áp cao, chống biến dạng. Lớp sơn epoxy phủ toàn bộ giúp ngăn ăn mòn và gỉ sét trong môi trường nước.

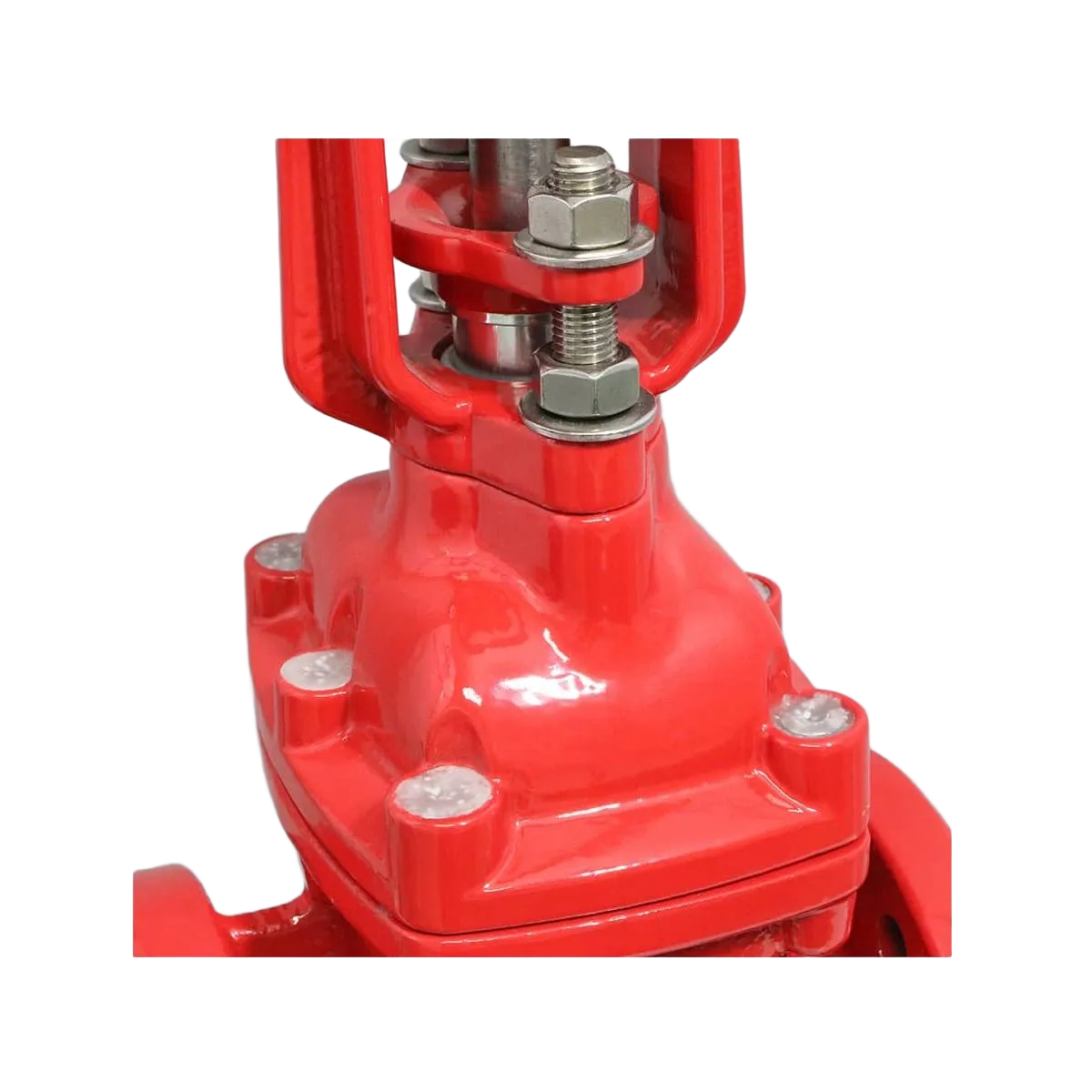

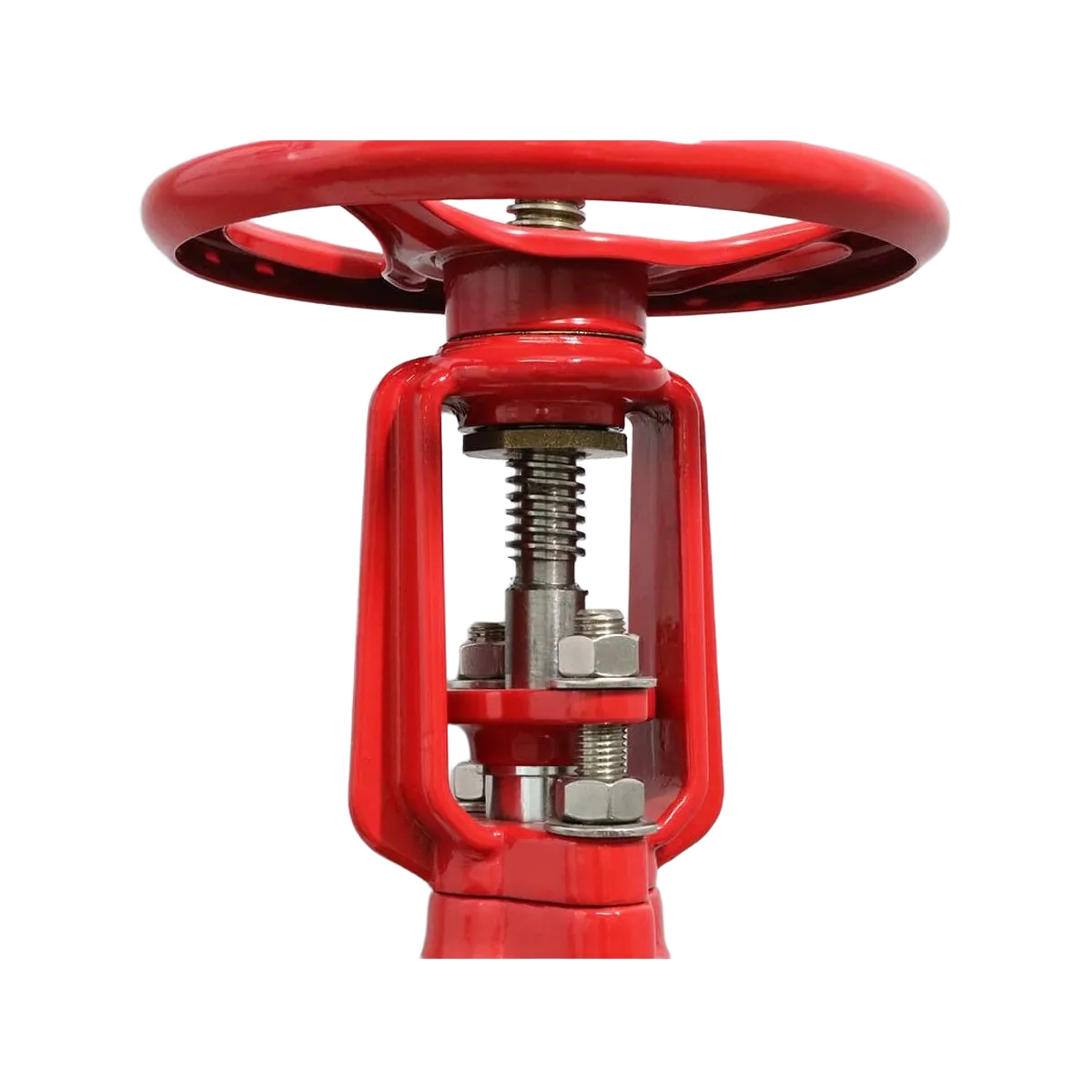

2. Yoke ngoài (Yoke Frame):
   Là giá đỡ trục van và đai ốc truyền động, nằm bên ngoài thân van. Cấu trúc này giúp giảm ma sát, dễ bôi trơn và kiểm tra trực tiếp khi vận hành.

3. Trục van (Stem):
   Làm từ inox SUS420 hoặc SUS431, có độ cứng cao, bền và chống mài mòn tốt. Khi xoay tay quay, trục sẽ di chuyển tịnh tiến để kéo hoặc hạ đĩa van.

4. Đĩa van (Gate):
   Đúc bằng gang cầu bọc EPDM nguyên khối, đảm bảo đóng kín hoàn toàn mà không bị biến dạng.

5. Tay quay (Handwheel):
   Đường kính lớn, bằng gang hoặc thép sơn tĩnh điện đỏ, giúp thao tác nhẹ, dễ điều khiển ngay cả với hệ thống áp lực cao.

6. Gioăng và vòng làm kín:
   Sử dụng EPDM đạt chuẩn nước sạch WRAS, đảm bảo kín khít tuyệt đối và an toàn cho hệ thống PCCC.

Thiết kế OS&Y giúp toàn bộ phần truyền động (ty, đai ốc, yoke) nằm ngoài thân van — điều này giúp kỹ sư dễ dàng giám sát và bảo dưỡng, đặc biệt trong hệ thống đòi hỏi độ tin cậy cao.

Nguyên lý hoạt động của van OS&Y Shinyi

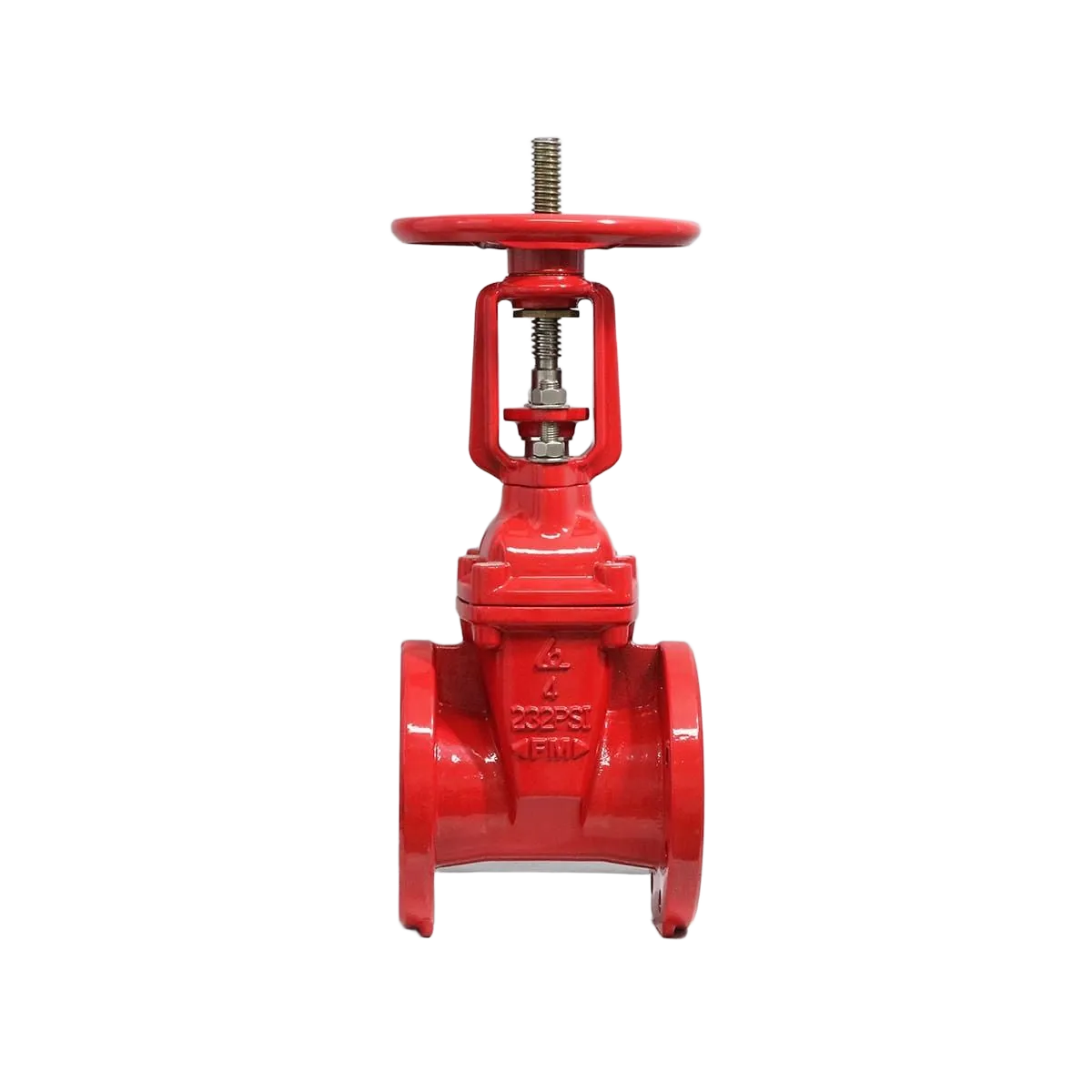

Van OS&Y hoạt động theo cơ chế ty nổi – đĩa nâng. Khi tay quay được xoay, trục van di chuyển tịnh tiến lên hoặc xuống, kéo theo đĩa van rời khỏi hoặc ép sát ghế van:

• Khi mở van: trục ty nâng lên, đĩa van rời khỏi vị trí ghế, dòng chảy được mở thông hoàn toàn.

• Khi đóng van: trục ty hạ xuống, ép đĩa van vào ghế, dòng chảy bị ngăn chặn hoàn toàn.

Vì trục ty nằm ngoài thân, người vận hành có thể quan sát bằng mắt thường:

• Ty nâng lên cao → van đang mở.

• Ty hạ thấp xuống → van đang đóng.

Cơ chế này được các kỹ sư PCCC ưa chuộng vì giúp kiểm tra trạng thái van nhanh chóng, không cần tháo nắp hoặc xem đồng hồ chỉ báo.

Ngoài ra, cấu trúc đai ốc truyền động ngoài giúp giảm ma sát, tránh kẹt và tăng độ bền cơ học – đây là điểm khác biệt nổi bật so với van ty chìm.

Ưu điểm của van cổng OS&Y Shinyi

Van OS&Y không chỉ được đánh giá cao trong các tiêu chuẩn PCCC mà còn là dòng van cổng độ bền cao nhất trong nhóm Shinyi. Dưới đây là những ưu điểm đặc trưng:

1. Quan sát trực quan:
   Trạng thái mở/đóng hiển thị rõ qua vị trí trục ty – cực kỳ hữu ích trong hệ thống cứu hỏa, giúp tránh nhầm lẫn thao tác.

2. Dễ bảo trì, dễ bôi trơn:
   Vì trục nằm ngoài thân, việc bảo dưỡng, tra dầu hoặc thay đai ốc truyền động đơn giản hơn nhiều so với van ty chìm.

3. Kín khít tuyệt đối:
   Đĩa bọc EPDM và ghế van gia công chính xác, đảm bảo đóng kín 100%, không rò rỉ dù áp lực cao.

4. Độ bền vượt trội:
   Cấu trúc cơ khí tách biệt giữa phần truyền động và phần thân chịu áp, giúp giảm hao mòn và tăng tuổi thọ sử dụng.

5. Phù hợp hệ thống PCCC quốc tế:
   Thiết kế tuân thủ nguyên lý của tiêu chuẩn UL/FM, thường được yêu cầu bắt buộc trong các công trình công nghiệp, trung tâm thương mại, nhà cao tầng.

6. Thẩm mỹ và chuyên nghiệp:
   Màu sơn đỏ PCCC đặc trưng, thân van thẳng, ty mạ sáng – mang lại hình ảnh chuyên nghiệp cho hệ thống kỹ thuật hiện đại.

So sánh van OS&Y và van cổng ty chìm Shinyi (GVHX/GVCX)

Dưới đây là bảng so sánh ngắn giúp chọn đúng loại van theo nhu cầu sử dụng thực tế:

Tóm lại, van cổng OS&Y Shinyi phù hợp cho hệ thống lắp nổi, yêu cầu quan sát và kiểm soát cao, trong khi GVHX/GVCX lại tối ưu cho công trình ngầm, không gian hạn chế.

Ứng dụng thực tế của van cổng OS&Y Shinyi

Van cổng OS&Y Shinyi là dòng van chuyên biệt được thiết kế cho các hệ thống yêu cầu quan sát trực tiếp trạng thái van, đặc biệt trong ngành phòng cháy chữa cháy (PCCC) và công nghiệp nước.
Nhờ thiết kế ty nổi và khung yoke ngoài, van OS&Y giúp người kỹ thuật dễ dàng nhận biết tình trạng đóng mở chỉ bằng mắt thường, từ đó giảm nguy cơ vận hành sai trong tình huống khẩn cấp.

Một số ứng dụng phổ biến:

• Hệ thống PCCC (Fire Fighting Systems):
  Dùng làm van chặn chính (main gate valve) hoặc van điều tiết nước trong trục ống đứng của tòa nhà, nhà xưởng, trung tâm thương mại.
  Các kỹ sư có thể dễ dàng xác định van đang mở hay đóng – yếu tố bắt buộc trong tiêu chuẩn NFPA 13 / UL / FM.

• Trạm bơm chữa cháy:
  Được lắp ở đầu ra bơm hoặc trên đường ống cấp, giúp cô lập từng nhánh khi cần bảo trì mà không ảnh hưởng toàn hệ thống.

• Nhà máy và khu công nghiệp:
  Dùng trong các hệ thống kỹ thuật nước tuần hoàn, nước làm mát, hoặc cấp nước sản xuất.

• Hệ thống cấp nước cao tầng:
  Lắp tại các trục kỹ thuật trong tòa nhà, nơi có yêu cầu kiểm tra trực quan nhanh mà không cần tháo nắp hố van.

• Công trình yêu cầu hiển thị trạng thái van:

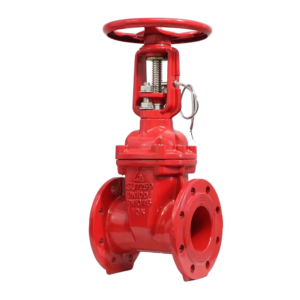

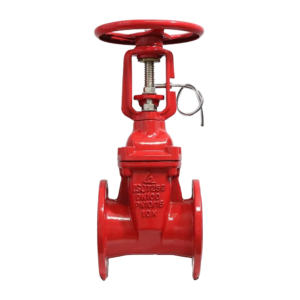

  OS&Y thường được gắn kèm công tắc báo vị trí (tamper switch) để giám sát qua tủ điều khiển trung tâm.

Nhờ tính năng “thấy được trạng thái vận hành bằng mắt thường”, OS&Y là lựa chọn gần như bắt buộc trong các hệ thống đạt tiêu chuẩn PCCC quốc tế.

Lưu ý khi lắp đặt và bảo trì

Để đảm bảo van hoạt động ổn định, an toàn và bền bỉ, kỹ sư nên chú ý một số điểm kỹ thuật sau khi lắp đặt và bảo dưỡng:

1. Vị trí lắp đặt:
   Van OS&Y phải lắp nổi trên mặt đất hoặc sàn kỹ thuật, tránh môi trường ngập nước vì trục ty và yoke nằm ngoài thân van.

2. Hướng lắp đúng chiều dòng chảy:
   Mũi tên trên thân van chỉ hướng dòng nước; nếu lắp ngược, đĩa van dễ bị mòn lệch, giảm tuổi thọ.

3. Khoảng cách không gian thao tác:
   Cần chừa đủ khoảng trống phía trên cho trục ty di chuyển khi mở hoàn toàn. Nếu không đủ, ty có thể chạm trần hoặc bị cong.

4. Siết đều mặt bích:
   Khi lắp vào đường ống, siết bu-lông theo hình sao đối xứng để tránh vênh thân và rò nước.

5. Kiểm tra ty nổi định kỳ:
   Sau mỗi 3–6 tháng nên xoay thử tay quay để tránh kẹt trục do bụi hoặc oxy hóa.

6. Bôi trơn đai ốc yoke:
   Tra mỡ chịu nhiệt định kỳ giúp cơ cấu quay mượt và giảm mài mòn cơ khí.

7. Sơn bảo vệ bổ sung:
   Nếu lắp ngoài trời, nên phủ thêm lớp sơn đỏ PCCC hoặc sơn chống UV để tăng độ bền thẩm mỹ.

8. Khi vận hành bằng motor hoặc hộp truyền động:
   Phải đảm bảo cơ cấu motor tương thích hành trình OS&Y, tránh tình trạng quá lực hoặc kẹt cơ.

Thực hiện đúng các bước này, tuổi thọ van có thể đạt trên 15–20 năm mà vẫn đảm bảo kín khít và vận hành nhẹ nhàng.
