Van 1 chiều đồng lá lật Shinyi

Tổng quan, ứng dụng & lựa chọn

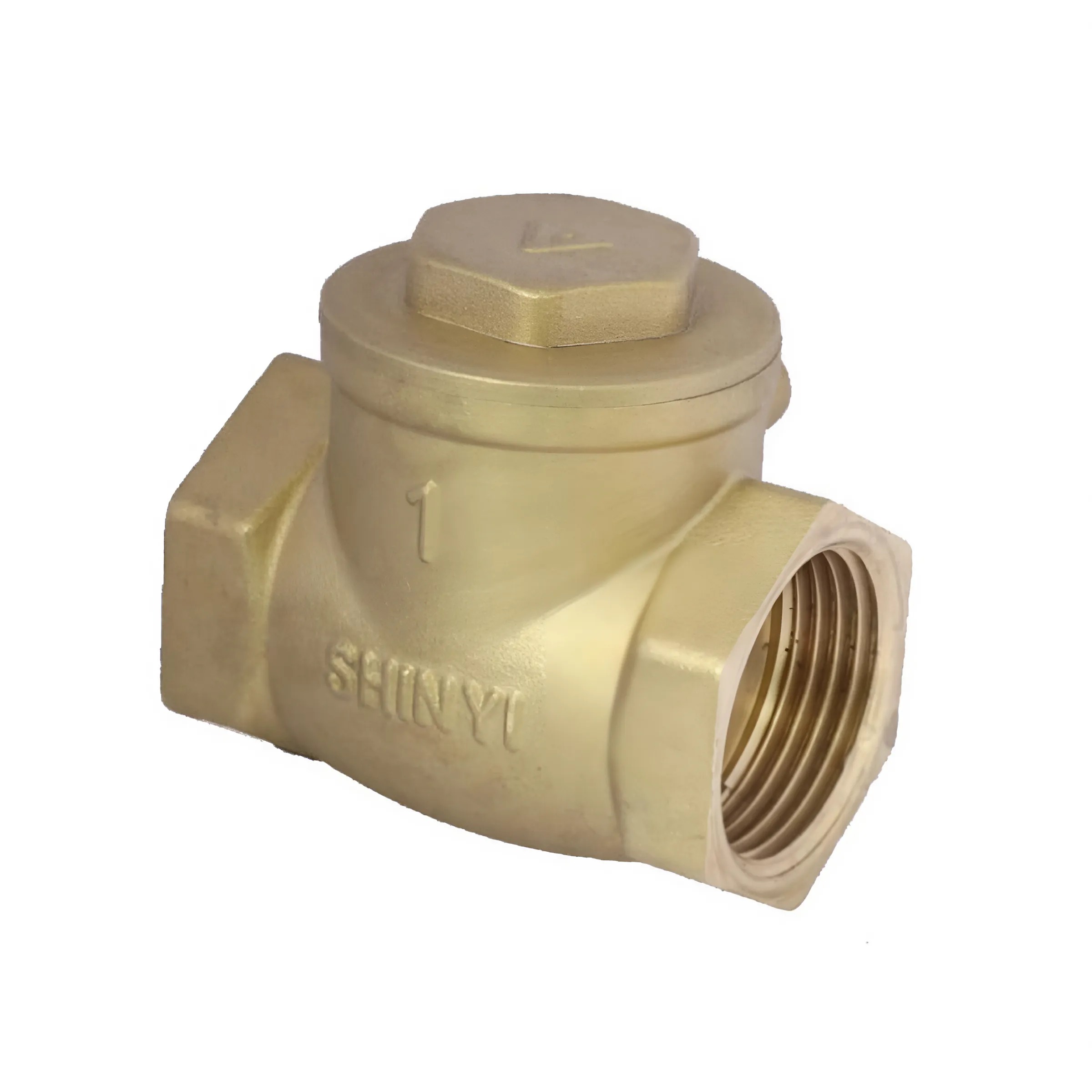

Van 1 chiều đồng lá lật Shinyi SWBT là dòng van kỹ thuật chuyên dùng cho nước, khí và dầu nhẹ. Sản phẩm có thiết kế nhỏ gọn, thân đồng thau bền chắc, hoạt động theo nguyên lý tự động ngăn dòng chảy ngược, giúp bảo vệ hệ thống đường ống hiệu quả.

Giới thiệu

Van 1 chiều đồng lá lật Shinyi SWBT là thiết bị cơ học tự động đóng mở theo chiều dòng chảy. Khi dòng chất lỏng đi qua theo hướng quy định, lá van mở ra cho phép lưu thông; khi dòng chảy ngừng hoặc đảo chiều, lá van tự động đóng lại, ngăn không cho dòng chảy ngược trở lại.

Dòng sản phẩm SWBT được Shinyi (Taiwan) thiết kế với vật liệu đồng thau đúc nguyên khối, phù hợp cho hệ thống nước dân dụng, công nghiệp nhẹ, khí nén và dầu thủy lực. Đây là loại van phổ biến trong các trạm bơm, hệ thống cấp thoát nước và thiết bị bảo vệ bơm.

Đặc điểm nổi bật

Van 1 chiều đồng lá lật Shinyi SWBT nổi bật nhờ thiết kế tối ưu cho hiệu suất cao và độ bền vượt trội:

• Thân đồng đúc dày, chịu áp lực tốt, chống ăn mòn và oxi hóa.

• Lá lật bằng đồng hoặc inox tùy kích cỡ, đảm bảo đóng kín và hoạt động ổn định.

• Kiểu kết nối ren trong BSPT/NPT, dễ lắp đặt, tương thích nhiều loại ống.

• Nguyên lý tự động hoàn toàn, không cần nguồn điện hay khí nén.

• Vận hành êm, không gây va đập thủy lực, bảo vệ thiết bị đầu nguồn.

• Kích thước nhỏ gọn, có thể lắp theo phương ngang hoặc thẳng đứng tùy ứng dụng.

Cấu tạo và vật liệu

Van 1 chiều đồng lá lật Shinyi SWBT được cấu tạo từ 5 thành phần chính:

Tất cả chi tiết được gia công chính xác bằng máy CNC, đảm bảo độ đồng tâm và độ kín cao khi làm việc ở áp lực lớn.

Nguyên lý hoạt động

Van 1 chiều đồng SWBT hoạt động hoàn toàn dựa trên sự chênh lệch áp suất giữa hai đầu van.

• Khi áp suất đầu vào cao hơn đầu ra → lá van được đẩy mở, cho phép lưu chất đi qua.

• Khi áp suất đầu ra cao hơn (hoặc khi dòng chảy dừng lại) → lá van tự động hạ xuống, đóng kín cửa van, ngăn không cho dòng chảy ngược.

Nguyên lý “lá lật” (swing type) giúp van hoạt động nhẹ, êm, không gây sốc áp như dạng lò xo. Cơ cấu bản lề giúp van mở nhanh nhưng đóng mềm, thích hợp cho hệ thống có dao động áp lực hoặc lưu lượng không ổn định.

Thông số kỹ thuật

Ưu điểm

1. Vận hành tự động, không cần điều khiển: hoạt động dựa trên chênh lệch áp suất, giảm rủi ro do lỗi thao tác.

2. Kín tuyệt đối, không rò rỉ: nhờ bề mặt lá van và thân được gia công tinh, kết hợp gioăng cao su đàn hồi cao.

3. Độ bền cao: thân đồng dày, không rỉ sét, phù hợp môi trường nước sạch và khí nén.

4. Giảm va đập thủy lực: cơ cấu lá lật đóng mềm, hạn chế sốc áp khi bơm dừng đột ngột.

5. Lắp đặt linh hoạt: có thể lắp ngang hoặc đứng, dễ bảo trì khi cần kiểm tra.

Các ưu điểm này được đúc kết từ quá trình lắp đặt và vận hành thực tế tại nhiều công trình cấp thoát nước và trạm bơm tại Việt Nam, cho thấy độ tin cậy cao của sản phẩm Shinyi.

Ứng dụng thực tế

Van 1 chiều đồng lá lật Shinyi SWBT được ứng dụng trong các hệ thống kỹ thuật cần ngăn dòng chảy ngược hoặc bảo vệ thiết bị đầu nguồn:

• Hệ thống cấp nước dân dụng và công nghiệp.

• Đường ống khí nén, máy nén khí, hệ thống dầu nhẹ.

• Hệ thống máy bơm, phòng bơm PCCC.

• Các dây chuyền xử lý nước, bể chứa, trạm bơm áp lực.

Dòng SWBT được Shinyi sản xuất theo tiêu chuẩn ISO 9001:2015, đạt chứng nhận CE và kiểm tra áp lực 100% tại nhà máy, bảo đảm độ tin cậy khi lắp đặt trong hệ thống áp suất cao.

Lưu ý khi lắp đặt và bảo trì

1. Lắp đúng hướng dòng chảy (theo mũi tên trên thân van) để đảm bảo lá lật hoạt động chính xác.

2. Không lắp ngược chiều hoặc sai phương, tránh làm kẹt lá lật.

3. Trước khi lắp đặt, vệ sinh sạch tạp chất trong ống để tránh kẹt đĩa van.

4. Không dùng cho môi trường có cặn lớn hoặc hóa chất ăn mòn mạnh.

5. Kiểm tra định kỳ 6 tháng/lần, vệ sinh lá lật, trục bản lề và thay gioăng nếu có dấu hiệu rò rỉ.

Hướng dẫn này được tổng hợp từ khuyến cáo của nhà sản xuất Shinyi và kinh nghiệm thực tế của đội ngũ kỹ sư lắp đặt tại Việt Nam, giúp đảm bảo hiệu quả và tuổi thọ tối đa cho sản phẩm.
