Chi tiết Khớp nối mềm cao su Shinyi

Khớp nối mềm cao su Shinyi là thiết bị quan trọng trong hệ thống đường ống, có nhiệm vụ giảm rung, chống ồn và bù giãn nở do biến động áp lực hoặc nhiệt độ. Với cấu tạo cao su chịu lực và mặt bích gang/inox chắc chắn, sản phẩm Shinyi mang lại hiệu quả cao trong việc bảo vệ bơm, đường ống và thiết bị nối tiếp.

Khớp nối mềm cao su Shinyi là gì?

Khớp nối mềm cao su Shinyi (Shinyi Rubber Expansion Joint) là phụ kiện kỹ thuật được lắp giữa hai đoạn ống hoặc giữa bơm và ống dẫn để hấp thụ rung động, giảm chấn động và bù sai lệch trục trong quá trình vận hành.
Thân khớp được chế tạo từ cao su tổng hợp EPDM hoặc NBR có khả năng chịu nhiệt, chịu áp lực và chống ăn mòn tốt; hai đầu kết nối bằng mặt bích gang cầu hoặc inox được gia công chính xác, đảm bảo kín khít và dễ lắp đặt.

Nhờ khả năng co giãn linh hoạt, khớp nối mềm Shinyi giúp ngăn truyền rung động từ bơm sang đường ống, hạn chế hư hại mối nối và giảm tiếng ồn đáng kể trong hệ thống. Sản phẩm được kiểm tra áp lực, độ bền và độ giãn dài trước khi xuất xưởng, đảm bảo hoạt động an toàn, ổn định trong môi trường áp lực cao.

Đặc điểm nổi bật của khớp nối mềm cao su Shinyi

Khớp nối mềm cao su Shinyi được sản xuất theo tiêu chuẩn quốc tế, đảm bảo khả năng chịu áp lực, độ đàn hồi và tuổi thọ cao trong điều kiện làm việc khắc nghiệt. Sản phẩm không chỉ giảm rung hiệu quả mà còn bảo vệ toàn bộ hệ thống ống và thiết bị khỏi biến dạng cơ học.

• Khả năng giảm rung, chống ồn vượt trội: Thân khớp bằng cao su EPDM có độ đàn hồi cao, hấp thụ chấn động hiệu quả, đặc biệt khi lắp giữa bơm và đường ống.

• Chịu áp lực và nhiệt độ tốt: Hoạt động ổn định trong môi trường nhiệt độ từ –20°C đến 120°C, áp lực làm việc đến 16 bar, phù hợp nhiều hệ thống công nghiệp.

• Kết cấu mặt bích chắc chắn: Mặt bích gang cầu hoặc inox được gia công chính xác, sơn phủ chống gỉ, đảm bảo kín khít và dễ lắp đặt.

• Bù sai lệch trục và giãn nở nhiệt: Hấp thụ độ lệch nhỏ giữa các ống, giảm ứng suất cơ học, tăng tuổi thọ cho toàn hệ thống.

• Lớp bố vải gia cường bên trong: Tăng độ bền kéo, chống rách khi chịu áp lực và dao động liên tục.

• Thiết kế nhỏ gọn, dễ thay thế: Có thể tháo rời nhanh chóng khi bảo trì, không cần tháo toàn bộ tuyến ống.

• Kiểm định nghiêm ngặt: Mỗi khớp nối được thử áp lực, độ bền kéo và kiểm tra độ đàn hồi trước khi xuất xưởng.

Ví dụ thực tế: Tại trạm bơm nước sạch Yên Nghĩa (Hà Nội), các kỹ sư lắp đặt khớp nối mềm Shinyi DN100 – DN250 giữa bơm và đường ống chính để giảm rung và tiếng ồn, giúp toàn bộ hệ thống hoạt động êm hơn rõ rệt.
Thực tế tại khu công nghiệp Amata Đồng Nai, khớp nối mềm Shinyi DN150 sử dụng trong hệ thống PCCC cho kết quả kiểm định áp lực ổn định 15 bar sau hơn 2 năm vận hành liên tục.

Nhờ thiết kế chắc chắn, vật liệu cao cấp và độ đàn hồi tối ưu, khớp nối mềm cao su Shinyi trở thành giải pháp hiệu quả cho các hệ thống nước, PCCC, HVAC, xử lý nước thải và công nghiệp cơ khí, nơi yêu cầu giảm rung và bảo vệ đường ống lâu dài.

Cấu tạo và nguyên lý hoạt động

Khớp nối mềm cao su Shinyi được thiết kế theo cơ cấu đàn hồi – chịu lực, cho phép hấp thụ dao động và biến dạng từ hệ thống ống trong quá trình vận hành. Cấu tạo tuy đơn giản nhưng đòi hỏi độ chính xác cao để đảm bảo an toàn, độ kín và tuổi thọ sản phẩm.

1. Cấu tạo của khớp nối mềm Shinyi

Một khớp nối mềm tiêu chuẩn của Shinyi gồm 3 bộ phận chính:

• Thân khớp (phần cao su): Làm từ cao su tổng hợp EPDM hoặc NBR, có khả năng đàn hồi, chịu áp lực và chịu ăn mòn. Phần thân được đúc liền khối, bên trong có các lớp bố vải gia cường (nylon hoặc polyester) giúp tăng độ bền kéo và hạn chế biến dạng.

• Mặt bích kết nối: Được chế tạo từ gang cầu FCD450 hoặc inox 304, gia công chính xác theo tiêu chuẩn JIS, BS hoặc DIN. Bề mặt phủ sơn epoxy chống rỉ, có rãnh đệm cao su để tạo kín tuyệt đối khi lắp.

• Vòng viền cố định: Nằm giữa thân và bích, giúp định tâm khớp, chống xoắn và giữ cố định cao su khi chịu áp lực.

Thực tế tại xưởng Shinyi Đài Loan, mỗi khớp nối được kiểm tra độ dày cao su, độ đồng tâm mặt bích và khả năng đàn hồi trước khi đóng gói – đảm bảo dung sai nhỏ hơn ±0.5mm.

2. Nguyên lý hoạt động

Khi hệ thống vận hành, dòng chất lỏng hoặc khí sinh ra áp lực và dao động cơ học. Khớp nối mềm cao su Shinyi hấp thụ những dao động này nhờ đặc tính đàn hồi của cao su, giúp ngăn truyền rung từ máy bơm sang đường ống, đồng thời bù giãn nở và sai lệch trục khi nhiệt độ hoặc áp suất thay đổi.

Cụ thể:

• Khi bơm hoạt động, lực rung và chấn động được cao su hấp thụ và phân tán đều.

• Khi nhiệt độ tăng, cao su giãn nở nhẹ theo chiều dọc, giúp bù biến dạng cho đường ống.

• Khi hệ thống co lại do giảm nhiệt, khớp sẽ hồi lại trạng thái ban đầu, đảm bảo ổn định kết nối.

• Nếu áp lực tăng đột ngột, lớp bố vải và vòng định tâm bên trong giữ ổn định cấu trúc, ngăn hiện tượng “phình bụng” hoặc rò rỉ tại mối nối.

Ví dụ thực tế: Tại nhà máy xử lý nước Cầu Đỏ (Đà Nẵng), khớp nối mềm Shinyi DN200 được lắp giữa cụm bơm trục đứng và ống thép, giúp giảm rung tới 60% so với khi nối cứng. Hệ thống hoạt động êm hơn, không phát sinh rò nước dù áp lực dao động từ 10–14 bar.

Nhờ nguyên lý hoạt động linh hoạt và vật liệu cao cấp, khớp nối mềm cao su Shinyi không chỉ bảo vệ thiết bị mà còn kéo dài tuổi thọ toàn bộ đường ống – một trong những lý do sản phẩm được tin dùng trong các công trình hạ tầng, nhà máy nước và hệ thống PCCC hiện nay.

Các sản phẩm khớp nối mềm cao su Shinyi hiện có

Danh mục khớp nối mềm Shinyi hiện gồm hai model chính, được sử dụng rộng rãi trong các hệ thống cấp nước, PCCC, xử lý nước thải và công trình công nghiệp. Mỗi loại có đặc điểm riêng phù hợp cho từng điều kiện lắp đặt và tải trọng đường ống.

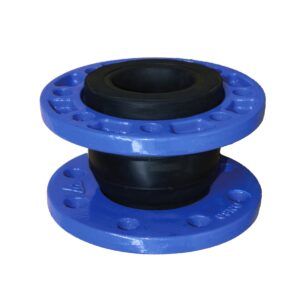

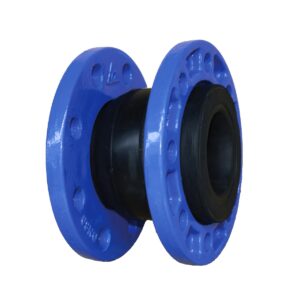

Khớp nối cao su 1 cầu Shinyi:

Cấu tạo gồm một ống cao su đàn hồi nối giữa hai mặt bích. Loại này có ưu điểm gọn nhẹ, linh hoạt và dễ lắp đặt, phù hợp cho các đường ống nhỏ hoặc hệ thống bơm có không gian hạn chế.

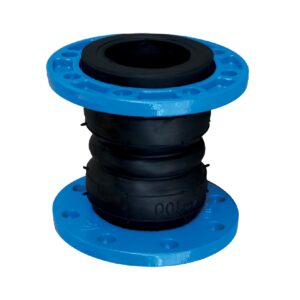

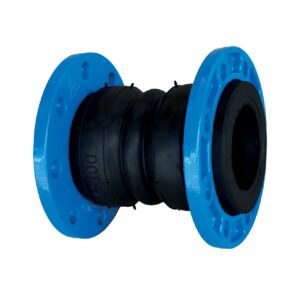

Khớp nối cao su 2 cầu Shinyi:

Thiết kế gồm hai đoạn cao su nối liền nhau bằng khung kim loại trung gian, giúp tăng khả năng giãn nở, chịu áp lực và hấp thụ dao động mạnh hơn. Dòng này được dùng cho các tuyến ống lớn, áp lực cao hoặc vị trí chịu rung mạnh.

Cả hai dòng khớp nối Shinyi đều được kiểm tra áp lực và độ giãn dài 100% trước khi xuất xưởng, bảo đảm độ kín, độ bền và khả năng chống rung tối ưu cho nhiều loại công trình kỹ thuật tại Việt Nam.

Ứng dụng thực tế

Khớp nối mềm cao su Shinyi được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật nhờ khả năng hấp thụ rung, bù giãn nở và giảm ồn hiệu quả. Sản phẩm phù hợp cho cả hệ thống dân dụng và công nghiệp, nơi có máy bơm, đường ống dài hoặc thay đổi áp suất thường xuyên.

• Hệ thống cấp nước và trạm bơm:
  Lắp giữa cụm bơm và đường ống chính để giảm rung động, ngăn nứt ống và giảm tiếng ồn.
  Ví dụ: Tại trạm bơm nước sạch Hòa Bình, khớp nối 1 cầu Shinyi DN100 được lắp giữa bơm ly tâm và ống gang DN150, giúp hệ thống vận hành êm và ổn định hơn 40% so với khi nối cứng.

• Hệ thống PCCC (phòng cháy chữa cháy):
  Dùng để nối mềm giữa bơm cứu hỏa và đường ống, giảm chấn khi khởi động bơm áp lực cao, tránh nứt mặt bích và rung lắc ống thép.
  Ví dụ: Trong nhà máy sản xuất thiết bị điện Long Hậu – Long An, khớp nối 2 cầu Shinyi DN200 được lắp tại đầu ra máy bơm chữa cháy, giúp ổn định áp lực và hạn chế búa nước.

• Hệ thống xử lý nước thải – môi trường:
  Cao su EPDM của Shinyi có khả năng chịu hóa chất loãng và nước thải có tính axit nhẹ, giúp vận hành an toàn trong môi trường khắc nghiệt.

• Hệ thống HVAC (điều hòa trung tâm):
  Sử dụng tại đầu ra máy chiller hoặc bơm nước lạnh để giảm rung, chống ồn cho toàn bộ tuyến ống dẫn.

• Nhà máy công nghiệp và khu chế xuất:
  Khớp nối 2 cầu Shinyi thường được dùng cho hệ thống đường ống dài hoặc nơi có bơm công suất lớn, giúp bảo vệ mặt bích và tăng tuổi thọ thiết bị.

Nhờ thiết kế linh hoạt, vật liệu bền bỉ và khả năng vận hành ổn định, khớp nối mềm cao su Shinyi là giải pháp lý tưởng cho các công trình yêu cầu hiệu quả giảm rung, giảm ồn và độ kín cao, đồng thời giúp kéo dài tuổi thọ toàn bộ hệ thống đường ống.

So sánh khớp nối cao su Shinyi với các thương hiệu khác

Trên thị trường hiện nay, các dòng khớp nối mềm cao su phổ biến gồm Shinyi (Đài Loan), AUT (Malaysia), ARV (Malaysia) và Wonil (Hàn Quốc). Mặc dù cùng chức năng giảm rung và bù giãn nở, nhưng mỗi thương hiệu có sự khác biệt rõ rệt về vật liệu, kết cấu và độ hoàn thiện cơ khí.

Nhận định kỹ thuật:

• Shinyi nổi bật nhờ độ đàn hồi cao, mặt bích chắc chắn và vật liệu EPDM chất lượng cao, đảm bảo hiệu quả giảm rung vượt trội, đặc biệt khi dùng cho bơm công suất lớn hoặc tuyến ống dài.

• AUT và ARV là lựa chọn phổ thông, dễ mua, phù hợp cho hệ thống áp lực vừa, chi phí thấp.

• Wonil có chất lượng cao tương đương Shinyi nhưng giá thành cao hơn, khó tối ưu chi phí khi triển khai hàng loạt.

Thực tế từ các công trình cấp nước và PCCC tại miền Bắc cho thấy, khớp nối mềm Shinyi có tuổi thọ trung bình trên 8 năm mà không phát sinh rò rỉ hay nứt cao su — trong khi các dòng phổ thông cần thay thế sau 4–5 năm vận hành.

Các lưu ý

Lưu ý khi lắp đặt và bảo trì khớp nối mềm cao su Shinyi
Để khớp nối mềm cao su Shinyi hoạt động ổn định và đạt tuổi thọ tối đa, việc lắp đặt và bảo trì đúng kỹ thuật là yếu tố quan trọng. Dưới đây là những lưu ý thực tế được rút ra từ kinh nghiệm thi công và vận hành tại nhiều công trình.

1. Lưu ý khi lắp đặt

• Xác định đúng chiều lắp:
  Khớp nối Shinyi có thiết kế đối xứng, tuy nhiên nên lắp sao cho hướng cao su phình về phía bơm để hấp thụ rung động tốt hơn.

• Căn chỉnh đồng tâm giữa hai mặt bích:
  Trước khi siết bulong, cần căn đều khoảng cách, tránh lệch trục – nguyên nhân chính gây rách mép cao su khi chịu áp lực.

• Không vặn xoắn hoặc nén ép quá mức:
  Khi lắp đặt, tuyệt đối không dùng lực kéo ép khớp nối để bù sai lệch đường ống. Điều này dễ làm biến dạng phần thân và giảm khả năng đàn hồi.

• Lắp theo trạng thái tự nhiên của cao su:
  Không ép khớp nối trong tình trạng kéo giãn hoặc nén co, tránh mất đàn hồi khi vận hành lâu dài.

• Bảo vệ trong quá trình sơn hoặc hàn gần đó:
  Khi thi công hàn, cần che chắn khớp nối bằng vải chịu nhiệt, tránh tia lửa làm cháy hoặc nứt lớp cao su ngoài.

• Siết bulong chéo đều tay:
  Dùng lực vừa phải, siết đều theo hình chữ X để tránh cong lệch mặt bích.

Ví dụ thực tế: Tại trạm bơm Phú Lương – Hà Đông, đội thi công từng gặp hiện tượng rò rỉ nhẹ do lắp lệch 3 mm. Sau khi căn chỉnh đồng tâm và thay ron, khớp nối hoạt động ổn định, không phát sinh rung lắc.

2. Lưu ý khi bảo trì và vận hành

• Kiểm tra định kỳ 6–12 tháng:
  Quan sát bề mặt cao su, kiểm tra vết nứt hoặc lão hóa. Nếu cao su chuyển màu xám, cứng hoặc rạn, nên thay thế sớm để đảm bảo an toàn.

• Kiểm tra bulong và mặt bích:
  Siết lại sau 2–3 tháng vận hành đầu tiên vì nhiệt độ và rung động có thể làm lỏng bulong.

• Không để khớp nối chịu tải trọng đường ống:
  Phải có giá đỡ hoặc gối đỡ riêng để tránh toàn bộ trọng lượng ống dồn lên khớp nối.

• Tránh tiếp xúc trực tiếp với dầu hoặc dung môi:
  Dù cao su EPDM có khả năng chống hóa chất nhẹ, nhưng tiếp xúc lâu dài với dầu công nghiệp có thể làm mềm hoặc phồng thân khớp.

• Thay thế đồng bộ khi có hư hại:
  Khi thay 1 khớp, nên kiểm tra và vệ sinh cả cụm để đảm bảo độ đàn hồi đồng đều trên toàn tuyến.

Thực tế: Tại nhà máy nước Dĩ An – Bình Dương, khớp nối Shinyi DN300 sau 5 năm vận hành vẫn còn độ đàn hồi tốt, chỉ cần thay ron và sơn lại mặt bích để tiếp tục sử dụng thêm chu kỳ mới, giúp tiết kiệm chi phí bảo trì đáng kể.

Nhờ tuân thủ các hướng dẫn lắp đặt và bảo trì trên, khớp nối mềm cao su Shinyi có thể đạt tuổi thọ lên tới 10 năm, vận hành ổn định và đảm bảo an toàn tuyệt đối cho hệ thống bơm và đường ống.
